Подающее устройство деревообрабатывающего станка

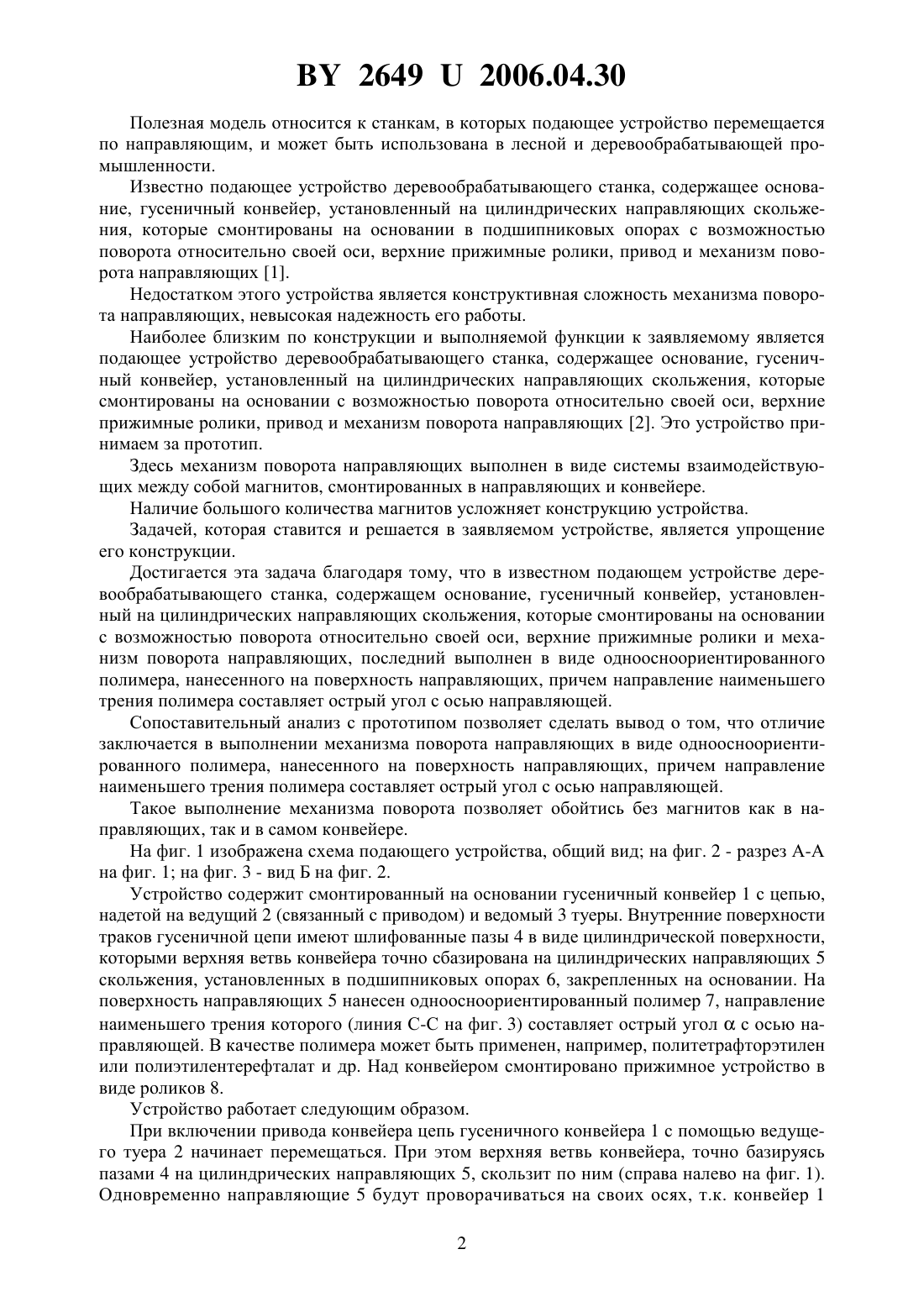

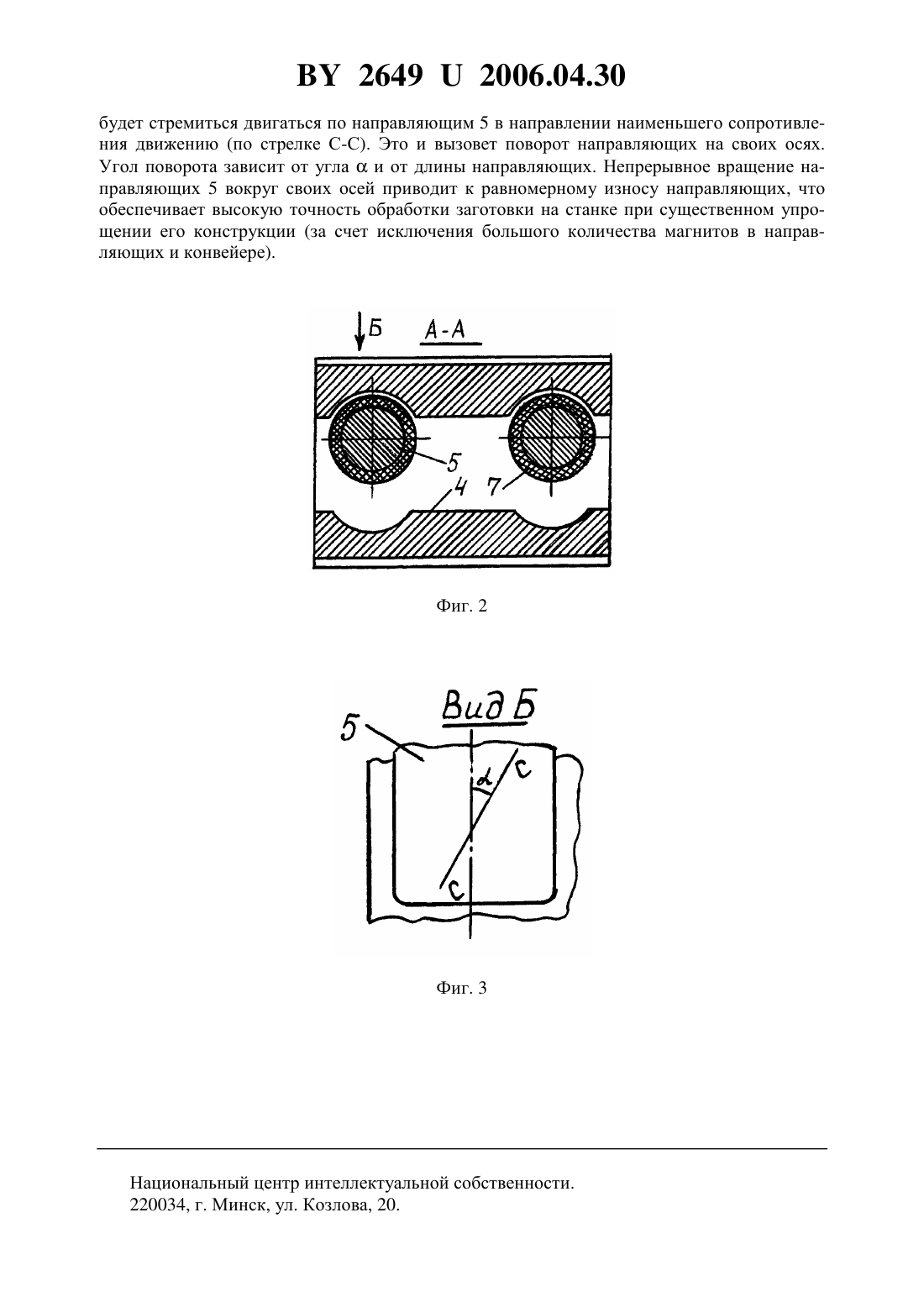

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДАЮЩЕЕ УСТРОЙСТВО ДЕРЕВООБРАБАТЫВАЮЩЕГО СТАНКА(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Подающее устройство деревообрабатывающего станка, содержащее основание, гусеничный конвейер, установленный на цилиндрических направляющих скольжения, которые смонтированы на основании с возможностью поворота относительно своей оси,верхние прижимные ролики, привод и механизм поворота направляющих, отличающееся тем, что механизм поворота направляющих выполнен в виде одноосноориентированного полимера, нанесенного на поверхность направляющих, причем направление наименьшего трения полимера составляет острый угол с осью направляющей. 26492006.04.30 Полезная модель относится к станкам, в которых подающее устройство перемещается по направляющим, и может быть использована в лесной и деревообрабатывающей промышленности. Известно подающее устройство деревообрабатывающего станка, содержащее основание, гусеничный конвейер, установленный на цилиндрических направляющих скольжения, которые смонтированы на основании в подшипниковых опорах с возможностью поворота относительно своей оси, верхние прижимные ролики, привод и механизм поворота направляющих 1. Недостатком этого устройства является конструктивная сложность механизма поворота направляющих, невысокая надежность его работы. Наиболее близким по конструкции и выполняемой функции к заявляемому является подающее устройство деревообрабатывающего станка, содержащее основание, гусеничный конвейер, установленный на цилиндрических направляющих скольжения, которые смонтированы на основании с возможностью поворота относительно своей оси, верхние прижимные ролики, привод и механизм поворота направляющих 2. Это устройство принимаем за прототип. Здесь механизм поворота направляющих выполнен в виде системы взаимодействующих между собой магнитов, смонтированных в направляющих и конвейере. Наличие большого количества магнитов усложняет конструкцию устройства. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции. Достигается эта задача благодаря тому, что в известном подающем устройстве деревообрабатывающего станка, содержащем основание, гусеничный конвейер, установленный на цилиндрических направляющих скольжения, которые смонтированы на основании с возможностью поворота относительно своей оси, верхние прижимные ролики и механизм поворота направляющих, последний выполнен в виде одноосноориентированного полимера, нанесенного на поверхность направляющих, причем направление наименьшего трения полимера составляет острый угол с осью направляющей. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении механизма поворота направляющих в виде одноосноориентированного полимера, нанесенного на поверхность направляющих, причем направление наименьшего трения полимера составляет острый угол с осью направляющей. Такое выполнение механизма поворота позволяет обойтись без магнитов как в направляющих, так и в самом конвейере. На фиг. 1 изображена схема подающего устройства, общий вид на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид Б на фиг. 2. Устройство содержит смонтированный на основании гусеничный конвейер 1 с цепью,надетой на ведущий 2 (связанный с приводом) и ведомый 3 туеры. Внутренние поверхности траков гусеничной цепи имеют шлифованные пазы 4 в виде цилиндрической поверхности,которыми верхняя ветвь конвейера точно сбазирована на цилиндрических направляющих 5 скольжения, установленных в подшипниковых опорах 6, закрепленных на основании. На поверхность направляющих 5 нанесен одноосноориентированный полимер 7, направление наименьшего трения которого (линия С-С на фиг. 3) составляет острый уголс осью направляющей. В качестве полимера может быть применен, например, политетрафторэтилен или полиэтилентерефталат и др. Над конвейером смонтировано прижимное устройство в виде роликов 8. Устройство работает следующим образом. При включении привода конвейера цепь гусеничного конвейера 1 с помощью ведущего туера 2 начинает перемещаться. При этом верхняя ветвь конвейера, точно базируясь пазами 4 на цилиндрических направляющих 5, скользит по ним (справа налево на фиг. 1). Одновременно направляющие 5 будут проворачиваться на своих осях, т.к. конвейер 1 2 26492006.04.30 будет стремиться двигаться по направляющим 5 в направлении наименьшего сопротивления движению (по стрелке С-С). Это и вызовет поворот направляющих на своих осях. Угол поворота зависит от углаи от длины направляющих. Непрерывное вращение направляющих 5 вокруг своих осей приводит к равномерному износу направляющих, что обеспечивает высокую точность обработки заготовки на станке при существенном упрощении его конструкции (за счет исключения большого количества магнитов в направляющих и конвейере). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
