Композиционный материал для защиты от коррозии бетонных и железобетонных конструкций

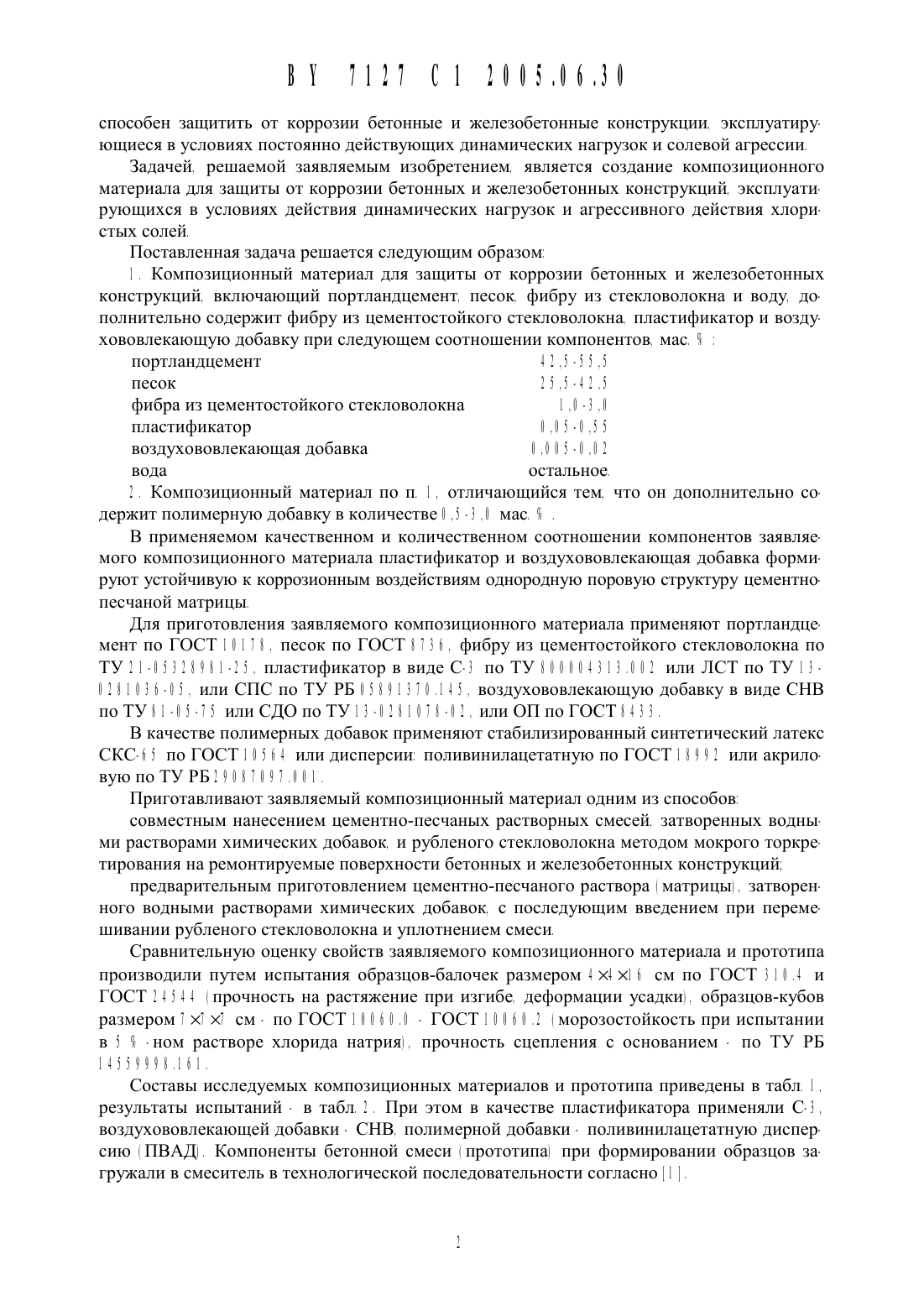

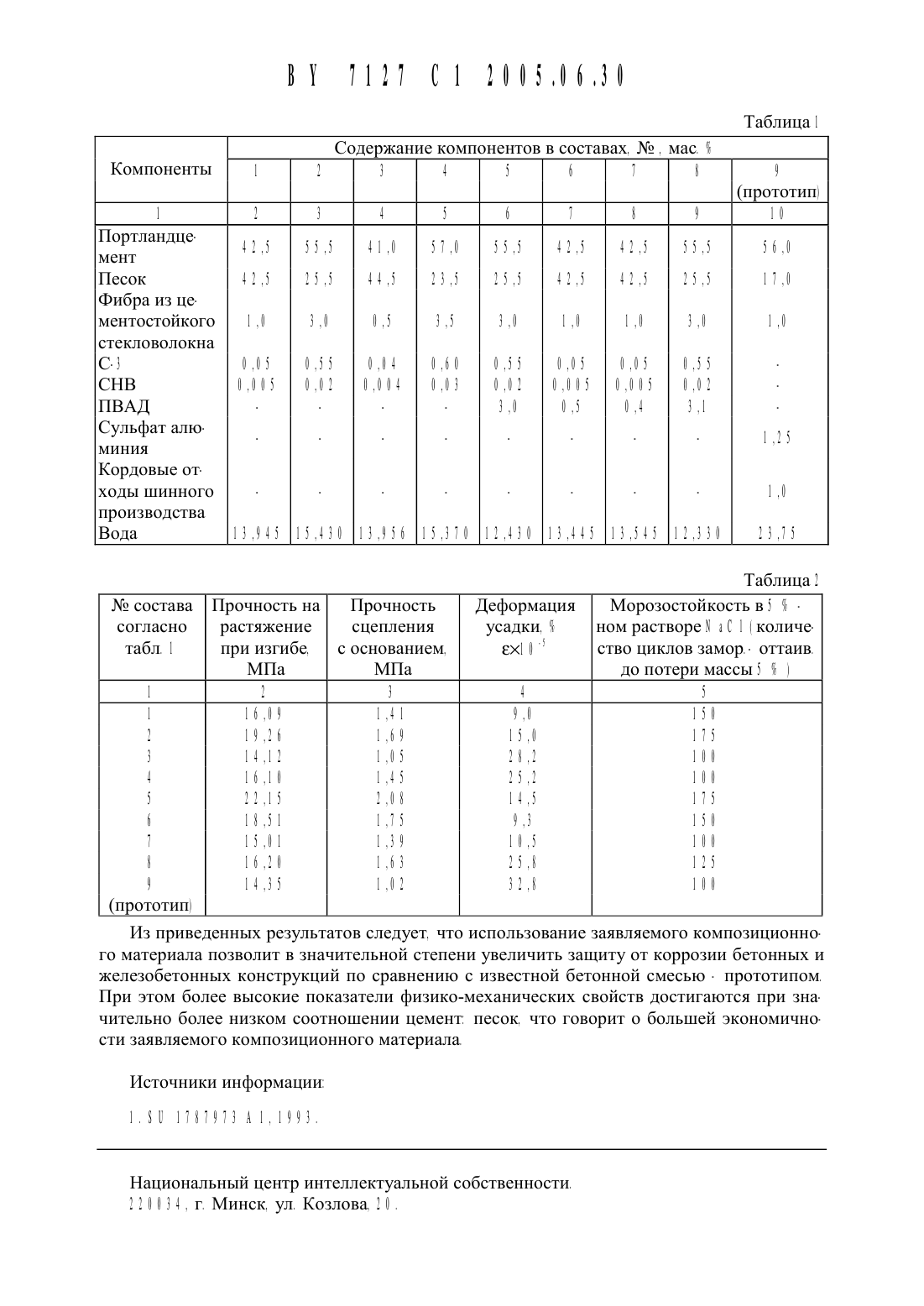

НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ05 0 0 КОМПОЗИЦИОННЫЙ МАТЕРИАЛ ДЛЯ ЗАЩИТЫ ОТ КОРРОЗИИ00 0 0 Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ 00 0 000 2 0 Авторы Марковка Диана Михайловна Киселев Валерий Владимирович Данин Александр Владимирович 00 0 000 0 0 Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ 00 0 00 . Композиционный материал для защиты от коррозии бетонных и железобетонных конструкций. содержащий портландцемент. песок. фибру из стекловолокна и воду. отличающийся тем. что он содержит фибру из цементостойкого волокна и дополнительно содержит пластификатор и воздухововлекающую добавку при следующем соотнощении компонентов. масфибра из цементостойкого стекловолокна 0 .0 -0 .02 . Композиционный материал по п 0 . отличающийся тем. что он дополнительно со 1держит полимерную добавку в колиЧестве 0 .5 -э .0 мас.Изобретение относится к области строительных материалов и может быть использовано для защиты от коррозии и ремонта бетонных и железобетонных конструкций мостовых сооружений на автомобильных дорогах.Известна бетонная смесь для изготовления тонкостенных ограждающих и облицовочных конструкций и изделий. содержащая портландцемент. песок. фибру из щелоЧестойкого стекловолокна и воду 0 0 0 .Данная бетонная смесь позволяет получить композиционный материал 0 бетон) для облицовки 0 защиты) . характеризующийся незначительной усадкой и морозостойкостью. предъявляемым к условиям эксплуатации ограждающих конструкций. и не в полной мереспособен защитить от коррозии бетонные И железобетонные конструкции. эксплуатирующиеся в условиях постоянно действующих динамических нагрузок и солевой агрессииЗадачей. решаемой заявляемь 1 м изобретением. является создание композиционного материала для защиты от коррозии бетонных и железобетонных конструкций. эксплуатирующихся в условиях действия динамических нагрузок и агрессивного действия хлористь 1 х солей.Поставленная задача решается следующим образом7 . Композиционный материал для защиты от коррозии бетонных и железобетонных конструкций. включающий портландцемент. песок. фибру из стекловолокна и воду. дополнительно содержит фибру из цементостойкого стекловолокна. пластификатор и воздухововлекающую добавку при следующем соотнощении компонентов. масфибра из Цементостойкого стекловолокна2 . Композиционный материал по п 7 . отличающийся тем. что он дополнительно содержит полимерную добавку в количестве 8 .5 8 .8 масВ применяемом качественном и количественном соотнощении компонентов заявляемого композиционного материала пластификатор и воздухововлекающая добавка формируют устойчивую к коррозионным воздействиям однородную поровую структуру цементно песчаной матрицыДля приготовления заявляемого композиционного материала применяют портландцемент по ГОСТ 7 8 7 7 8 . песок по ГОСТ 8 7 7 8 . фибру из Цементостойкого стекловолокна по ТУ 2785728987-25. пластификаторввидеС-7 поТУ 888888777882 илиЛСТпоТУ 7782 8 7 8 7 8 -8 5 . или СПС по ТУ РБ 8 5 8 9 7 8 7 8 .7 8 5 . воздухововлекающую добавку в виде СНВ поТУ 87-85-75 илиСДОпоТУ 77-828787882. илиОПпоГОСТ 8877В качестве полимерных добавок применяют стабилизированный синтетический латекс СКС-8 5 по ГОСТ 7 8 5 8 8 или дисперсии поливинилацетатную по ГОСТ 7 8 9 9 2 или акриловуюпоТУРБ 29887897.887Приготавливают заявляемый композиционный материал одним из способовсовместным нанесением цементно-песчаных растворных смесей. затворенных воднь 1 ми растворами химических добавок. и рубленого стекловолокна методом мокрого торкретирования на ремонтируемые поверхности бетонных и железобетонных конструкцийпредварительным приготовлением цементно-песчаного раствора матрицы. затворенного водными растворами химических добавок. с последующим введением при перемещивании рубленого стекловолокна и уплотнением смеси.Сравнительную оценку свойств заявляемого композиционного материала и прототипа производили путем испытания образцов-балочек размером 8 8 7 8 см по ГОСТ 7 7 8 .8 и ГОСТ 2 8 5 8 8 прочность на растяжение при изгибе. деформации усадки). образцов-кубов размером 7 7 7 см - по ГОСТ 7 8 8 8 8 8 - ГОСТ 7 8 8 8 8 2 морозостойкость при испытании в 5-ном растворе хлорида натрия). прочность сцепления с основанием - по ТУ РБ 78559998.787Составы исследуемых композиционных материалов и прототипа приведены в табл 7 . результаты испытаний - в табл 2 . При этом в качестве пластификатора применяли С-8 . воздухововлекающей добавки - СНВ. полимерной добавки - поливинилацетатную дисперсию 7 ПВАД) Компоненты бетонной смеси прототипа при формировании образцов загружали в смеситель в технологической последовательности согласно 7 7 7 .Песок.....3.3 00.0 Фибра из це ментостойкого . . . Д Д . . . . . 0 .0 стекловолокна С-ЭПВАД Сульфат алюминия Кордовые отходы ШИННОГО - - - - - - - - 0 .0 производства Вода Ч 23.75Не состава Прочность на Прочность Деформация Морозостойкость в 5 согласно растяжение сцепления усадки.ном растворе 0 0 С 1 количе табл 0 при изгибе. с основанием. е 0 0 д ство циклов замор- оттаив МПа МПа до потери массыб 0 2 3 0 5ИЗ ПрИВСДСННЫХ результатов СЛСДУСТ. ЧТО использование заявляемого КОМПОЗИЦИОННОГО материала ПОЗВОЛИТ В ЗНЗЧИТСЛЬНОЙ СТСПСНИ УВСЛИЧИТЬ защиту ОТ КОррОЗИИ бСТОННЫХ И ЖСЛСЗОбСТОННЫХ КОНСТРУКЦИЙ ПО сравнению С ИЗВССТНОЙ бСТОННОЙ СМССЬЮ - ПРОТОТИПОМ ПрИ ЭТОМ бОЛСС ВЫСОКИС показатели физико-механических СВОЙСТВ достигаются ПрИ знаЧИТСЛЬНО бОЛСС НИЗКОМ СООТНОШСНИИ ЦСМСНТС ПССОК. ЧТО ГОВОрИТ О бОЛЬШСЙ ЭКОНОМИЧНОСТИ заявляемого КОМПОЗИЦИОННОГО материалаНациональный центр интеллектуальной собственности. 2 2 0 0 3 0 . г Минск. ул Козлова. 2 0 .
