Однорядный окучник-копатель картофеля

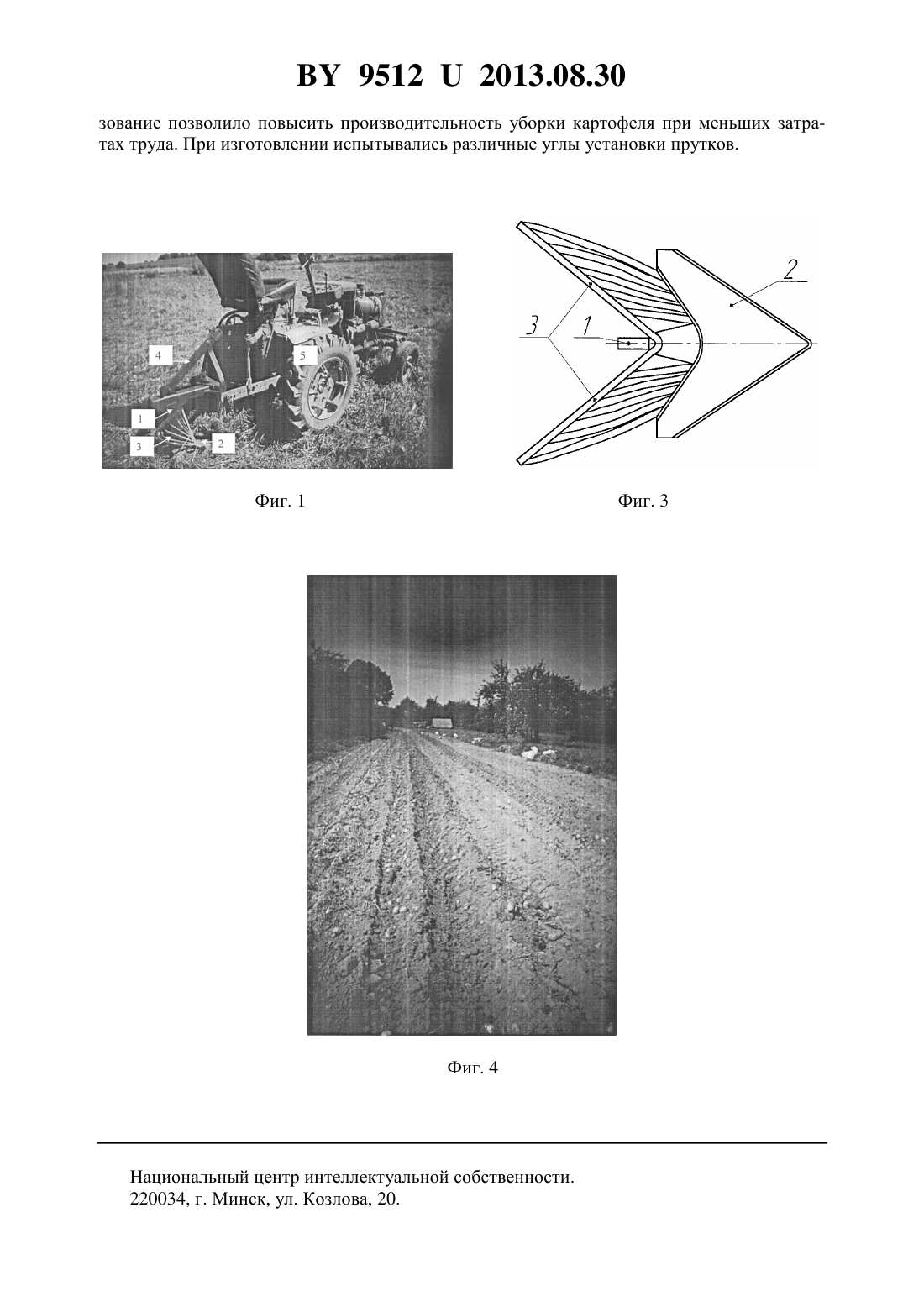

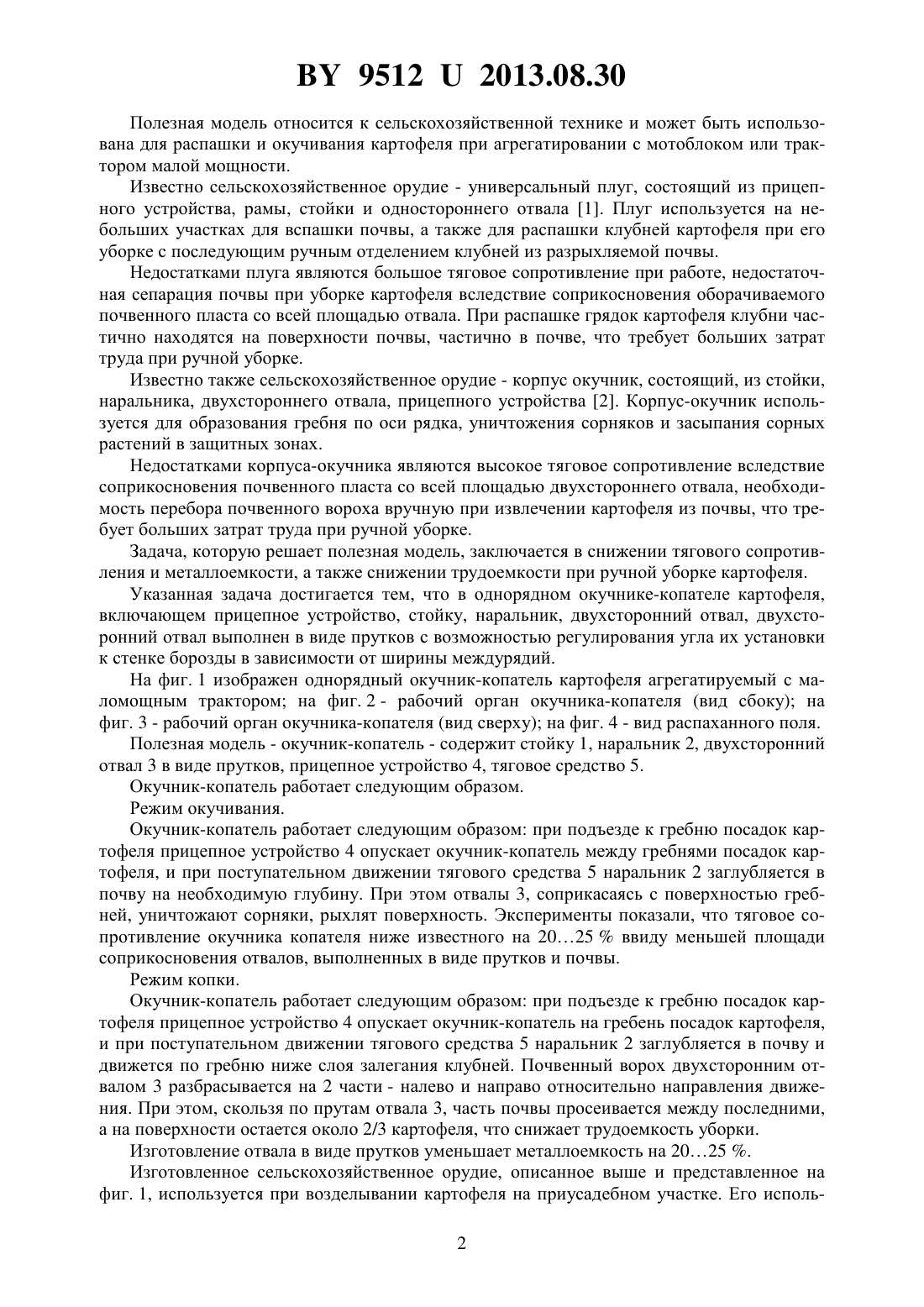

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кецко Владимир Николаевич Дубовик Георгий Сергеевич Гончарко Алексей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Однорядный окучник-копатель картофеля, включающий прицепное устройство, стойку, наральник, двухсторонний отвал, отличающийся тем, что двухсторонний отвал выполнен в виде прутков с возможностью регулирования угла их установки к стенке борозды в зависимости от ширины междурядий.(56) 1. Плуг универсальный ПУ-00.000-01. Каталог продукции промышленных предприятий Республики Беларусь. 2. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М. Агропромиздат, 1989. - С.160. 95122013.08.30 Полезная модель относится к сельскохозяйственной технике и может быть использована для распашки и окучивания картофеля при агрегатировании с мотоблоком или трактором малой мощности. Известно сельскохозяйственное орудие - универсальный плуг, состоящий из прицепного устройства, рамы, стойки и одностороннего отвала 1. Плуг используется на небольших участках для вспашки почвы, а также для распашки клубней картофеля при его уборке с последующим ручным отделением клубней из разрыхляемой почвы. Недостатками плуга являются большое тяговое сопротивление при работе, недостаточная сепарация почвы при уборке картофеля вследствие соприкосновения оборачиваемого почвенного пласта со всей площадью отвала. При распашке грядок картофеля клубни частично находятся на поверхности почвы, частично в почве, что требует больших затрат труда при ручной уборке. Известно также сельскохозяйственное орудие - корпус окучник, состоящий, из стойки,наральника, двухстороннего отвала, прицепного устройства 2. Корпус-окучник используется для образования гребня по оси рядка, уничтожения сорняков и засыпания сорных растений в защитных зонах. Недостатками корпуса-окучника являются высокое тяговое сопротивление вследствие соприкосновения почвенного пласта со всей площадью двухстороннего отвала, необходимость перебора почвенного вороха вручную при извлечении картофеля из почвы, что требует больших затрат труда при ручной уборке. Задача, которую решает полезная модель, заключается в снижении тягового сопротивления и металлоемкости, а также снижении трудоемкости при ручной уборке картофеля. Указанная задача достигается тем, что в однорядном окучнике-копателе картофеля,включающем прицепное устройство, стойку, наральник, двухсторонний отвал, двухсторонний отвал выполнен в виде прутков с возможностью регулирования угла их установки к стенке борозды в зависимости от ширины междурядий. На фиг. 1 изображен однорядный окучник-копатель картофеля агрегатируемый с маломощным трактором на фиг. 2 - рабочий орган окучника-копателя (вид сбоку) на фиг. 3 - рабочий орган окучника-копателя (вид сверху) на фиг. 4 - вид распаханного поля. Полезная модель - окучник-копатель - содержит стойку 1, наральник 2, двухсторонний отвал 3 в виде прутков, прицепное устройство 4, тяговое средство 5. Окучник-копатель работает следующим образом. Режим окучивания. Окучник-копатель работает следующим образом при подъезде к гребню посадок картофеля прицепное устройство 4 опускает окучник-копатель между гребнями посадок картофеля, и при поступательном движении тягового средства 5 наральник 2 заглубляется в почву на необходимую глубину. При этом отвалы 3, соприкасаясь с поверхностью гребней, уничтожают сорняки, рыхлят поверхность. Эксперименты показали, что тяговое сопротивление окучника копателя ниже известного на 2025 ввиду меньшей площади соприкосновения отвалов, выполненных в виде прутков и почвы. Режим копки. Окучник-копатель работает следующим образом при подъезде к гребню посадок картофеля прицепное устройство 4 опускает окучник-копатель на гребень посадок картофеля,и при поступательном движении тягового средства 5 наральник 2 заглубляется в почву и движется по гребню ниже слоя залегания клубней. Почвенный ворох двухсторонним отвалом 3 разбрасывается на 2 части - налево и направо относительно направления движения. При этом, скользя по прутам отвала 3, часть почвы просеивается между последними,а на поверхности остается около 2/3 картофеля, что снижает трудоемкость уборки. Изготовление отвала в виде прутков уменьшает металлоемкость на 2025 . Изготовленное сельскохозяйственное орудие, описанное выше и представленное на фиг. 1, используется при возделывании картофеля на приусадебном участке. Его исполь 2 95122013.08.30 зование позволило повысить производительность уборки картофеля при меньших затратах труда. При изготовлении испытывались различные углы установки прутков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
