Круглофакельная форсунка

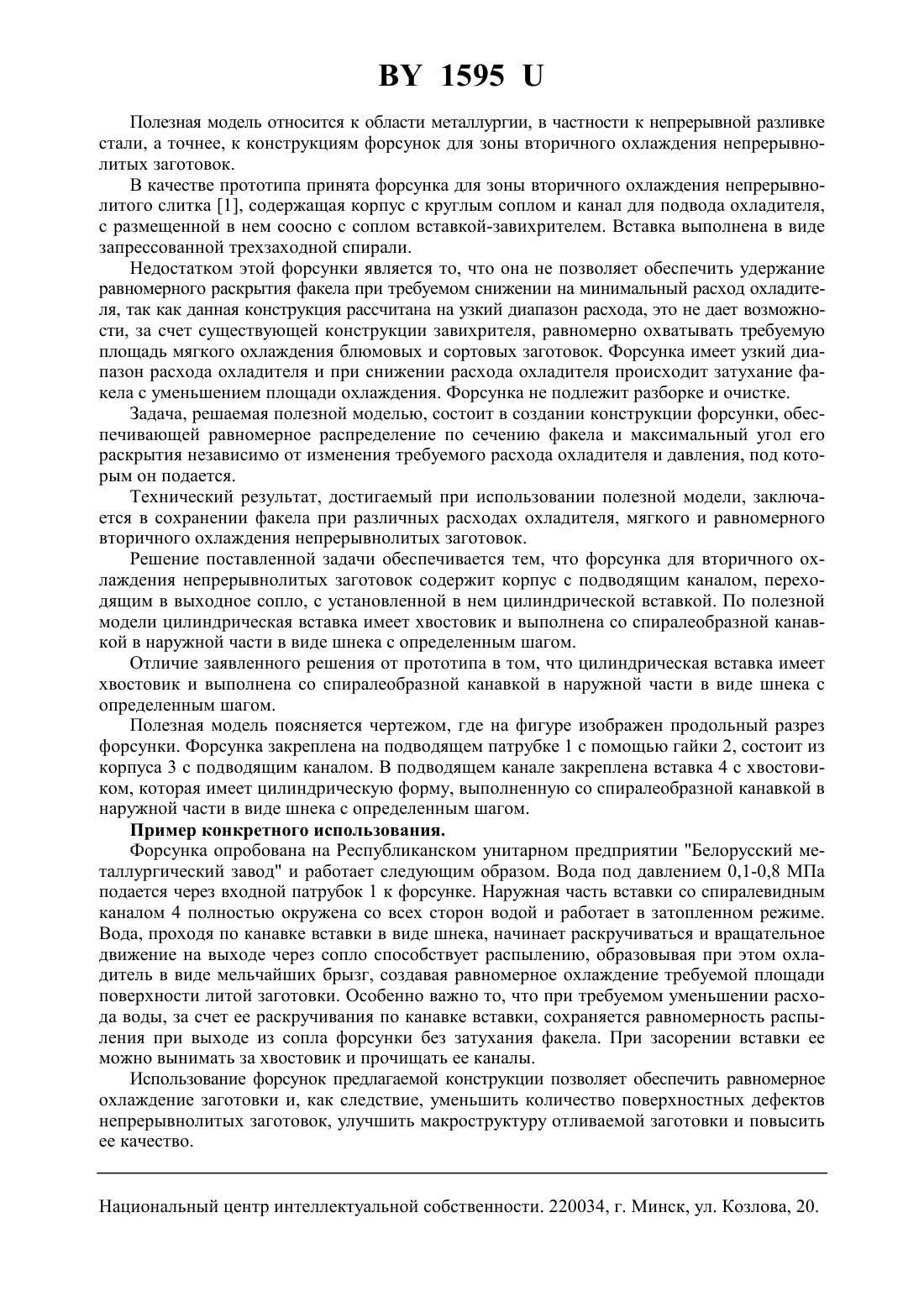

(51)22 11/124,05 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Андрианов Николай Викторович Маточкин Виктор Аркадьевич Демин Александр Владимирович Соловьев Михаил Андреевич Чичко Александр Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Круглофакельная форсунка, содержащая корпус с подводящим каналом, переходящим в выходное сопло, с установленной в нем цилиндрической вставкой, отличающаяся тем,что цилиндрическая вставка имеет хвостовик и выполнена со спиралеобразной канавкой в наружной части в виде шнека с определенным шагом. 1595 Полезная модель относится к области металлургии, в частности к непрерывной разливке стали, а точнее, к конструкциям форсунок для зоны вторичного охлаждения непрерывнолитых заготовок. В качестве прототипа принята форсунка для зоны вторичного охлаждения непрерывнолитого слитка 1, содержащая корпус с круглым соплом и канал для подвода охладителя,с размещенной в нем соосно с соплом вставкой-завихрителем. Вставка выполнена в виде запрессованной трехзаходной спирали. Недостатком этой форсунки является то, что она не позволяет обеспечить удержание равномерного раскрытия факела при требуемом снижении на минимальный расход охладителя, так как данная конструкция рассчитана на узкий диапазон расхода, это не дает возможности, за счет существующей конструкции завихрителя, равномерно охватывать требуемую площадь мягкого охлаждения блюмовых и сортовых заготовок. Форсунка имеет узкий диапазон расхода охладителя и при снижении расхода охладителя происходит затухание факела с уменьшением площади охлаждения. Форсунка не подлежит разборке и очистке. Задача, решаемая полезной моделью, состоит в создании конструкции форсунки, обеспечивающей равномерное распределение по сечению факела и максимальный угол его раскрытия независимо от изменения требуемого расхода охладителя и давления, под которым он подается. Технический результат, достигаемый при использовании полезной модели, заключается в сохранении факела при различных расходах охладителя, мягкого и равномерного вторичного охлаждения непрерывнолитых заготовок. Решение поставленной задачи обеспечивается тем, что форсунка для вторичного охлаждения непрерывнолитых заготовок содержит корпус с подводящим каналом, переходящим в выходное сопло, с установленной в нем цилиндрической вставкой. По полезной модели цилиндрическая вставка имеет хвостовик и выполнена со спиралеобразной канавкой в наружной части в виде шнека с определенным шагом. Отличие заявленного решения от прототипа в том, что цилиндрическая вставка имеет хвостовик и выполнена со спиралеобразной канавкой в наружной части в виде шнека с определенным шагом. Полезная модель поясняется чертежом, где на фигуре изображен продольный разрез форсунки. Форсунка закреплена на подводящем патрубке 1 с помощью гайки 2, состоит из корпуса 3 с подводящим каналом. В подводящем канале закреплена вставка 4 с хвостовиком, которая имеет цилиндрическую форму, выполненную со спиралеобразной канавкой в наружной части в виде шнека с определенным шагом. Пример конкретного использования. Форсунка опробована на Республиканском унитарном предприятии Белорусский металлургический завод и работает следующим образом. Вода под давлением 0,1-0,8 МПа подается через входной патрубок 1 к форсунке. Наружная часть вставки со спиралевидным каналом 4 полностью окружена со всех сторон водой и работает в затопленном режиме. Вода, проходя по канавке вставки в виде шнека, начинает раскручиваться и вращательное движение на выходе через сопло способствует распылению, образовывая при этом охладитель в виде мельчайших брызг, создавая равномерное охлаждение требуемой площади поверхности литой заготовки. Особенно важно то, что при требуемом уменьшении расхода воды, за счет ее раскручивания по канавке вставки, сохраняется равномерность распыления при выходе из сопла форсунки без затухания факела. При засорении вставки ее можно вынимать за хвостовик и прочищать ее каналы. Использование форсунок предлагаемой конструкции позволяет обеспечить равномерное охлаждение заготовки и, как следствие, уменьшить количество поверхностных дефектов непрерывнолитых заготовок, улучшить макроструктуру отливаемой заготовки и повысить ее качество. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
