Упаковка для хранения и транспортировки яиц

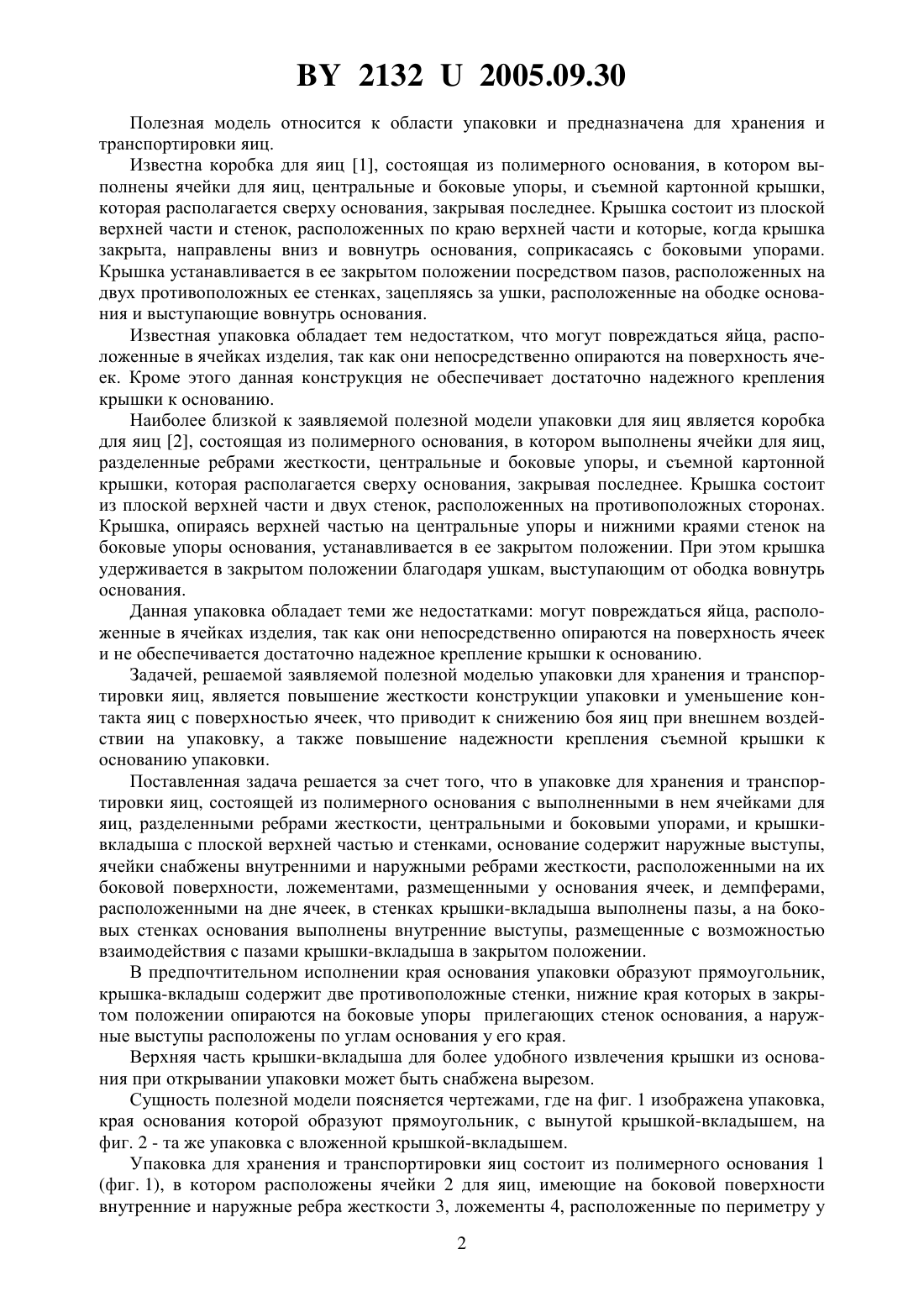

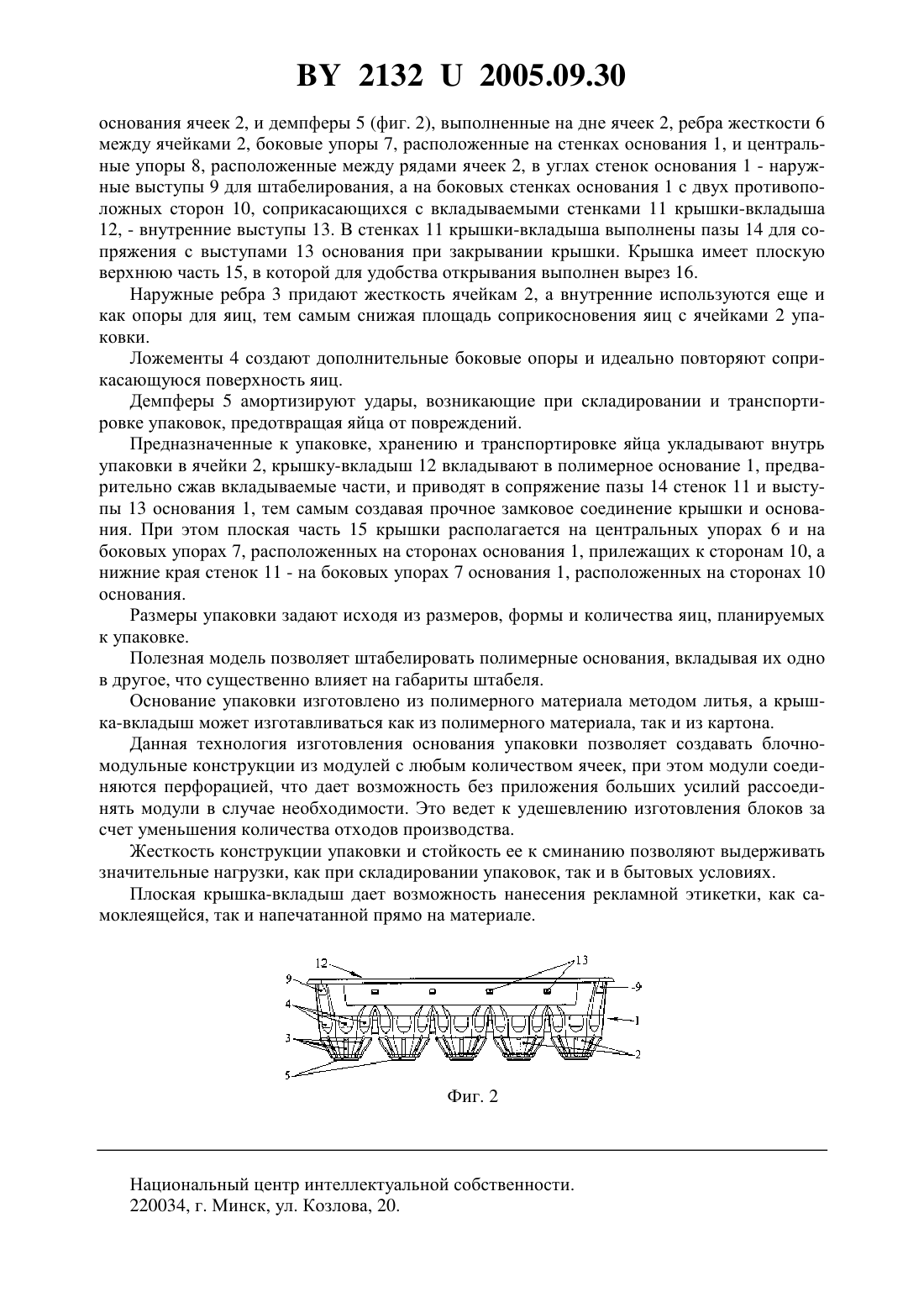

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УПАКОВКА ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ЯИЦ(71) Заявитель Иностранное унитарное производственное предприятие Каштан фирмы Честнут АГ(72) Автор Помалейко Александр Иванович(73) Патентообладатель Иностранное унитарное производственное предприятие Каштан фирмы Честнут АГ(57) 1. Упаковка для хранения и транспортировки яиц, состоящая из полимерного основания с выполненными в нем ячейками для яиц, разделенными ребрами жесткости, центральными и боковыми упорами, и крышки-вкладыша с плоской верхней частью и стенками, отличающаяся тем, что основание содержит наружные выступы, ячейки снабжены внутренними и наружными ребрами жесткости, расположенными на их боковой поверхности, ложементами, размещенными у основания ячеек, и демпферами, расположенными на дне ячеек, в стенках крышки-вкладыша выполнены пазы, а на боковых стенках основания выполнены внутренние выступы, размещенные с возможностью взаимодействия с пазами крышки-вкладыша в закрытом положении. 2. Упаковка по п. 1, отличающаяся тем, что края основания образуют прямоугольник, крышка-вкладыш содержит две противоположные стенки, нижние края которых в закрытом положении опираются на боковые упоры прилегающих стенок основания, а наружные выступы расположены по углам основания у его края. 3. Упаковка по любому из пп. 1, 2, отличающаяся тем, что верхняя часть крышкивкладыша снабжена вырезом. 21322005.09.30 Полезная модель относится к области упаковки и предназначена для хранения и транспортировки яиц. Известна коробка для яиц 1, состоящая из полимерного основания, в котором выполнены ячейки для яиц, центральные и боковые упоры, и съемной картонной крышки,которая располагается сверху основания, закрывая последнее. Крышка состоит из плоской верхней части и стенок, расположенных по краю верхней части и которые, когда крышка закрыта, направлены вниз и вовнутрь основания, соприкасаясь с боковыми упорами. Крышка устанавливается в ее закрытом положении посредством пазов, расположенных на двух противоположных ее стенках, зацепляясь за ушки, расположенные на ободке основания и выступающие вовнутрь основания. Известная упаковка обладает тем недостатком, что могут повреждаться яйца, расположенные в ячейках изделия, так как они непосредственно опираются на поверхность ячеек. Кроме этого данная конструкция не обеспечивает достаточно надежного крепления крышки к основанию. Наиболее близкой к заявляемой полезной модели упаковки для яиц является коробка для яиц 2, состоящая из полимерного основания, в котором выполнены ячейки для яиц,разделенные ребрами жесткости, центральные и боковые упоры, и съемной картонной крышки, которая располагается сверху основания, закрывая последнее. Крышка состоит из плоской верхней части и двух стенок, расположенных на противоположных сторонах. Крышка, опираясь верхней частью на центральные упоры и нижними краями стенок на боковые упоры основания, устанавливается в ее закрытом положении. При этом крышка удерживается в закрытом положении благодаря ушкам, выступающим от ободка вовнутрь основания. Данная упаковка обладает теми же недостатками могут повреждаться яйца, расположенные в ячейках изделия, так как они непосредственно опираются на поверхность ячеек и не обеспечивается достаточно надежное крепление крышки к основанию. Задачей, решаемой заявляемой полезной моделью упаковки для хранения и транспортировки яиц, является повышение жесткости конструкции упаковки и уменьшение контакта яиц с поверхностью ячеек, что приводит к снижению боя яиц при внешнем воздействии на упаковку, а также повышение надежности крепления съемной крышки к основанию упаковки. Поставленная задача решается за счет того, что в упаковке для хранения и транспортировки яиц, состоящей из полимерного основания с выполненными в нем ячейками для яиц, разделенными ребрами жесткости, центральными и боковыми упорами, и крышкивкладыша с плоской верхней частью и стенками, основание содержит наружные выступы,ячейки снабжены внутренними и наружными ребрами жесткости, расположенными на их боковой поверхности, ложементами, размещенными у основания ячеек, и демпферами,расположенными на дне ячеек, в стенках крышки-вкладыша выполнены пазы, а на боковых стенках основания выполнены внутренние выступы, размещенные с возможностью взаимодействия с пазами крышки-вкладыша в закрытом положении. В предпочтительном исполнении края основания упаковки образуют прямоугольник,крышка-вкладыш содержит две противоположные стенки, нижние края которых в закрытом положении опираются на боковые упоры прилегающих стенок основания, а наружные выступы расположены по углам основания у его края. Верхняя часть крышки-вкладыша для более удобного извлечения крышки из основания при открывании упаковки может быть снабжена вырезом. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображена упаковка,края основания которой образуют прямоугольник, с вынутой крышкой-вкладышем, на фиг. 2 - та же упаковка с вложенной крышкой-вкладышем. Упаковка для хранения и транспортировки яиц состоит из полимерного основания 1(фиг. 1), в котором расположены ячейки 2 для яиц, имеющие на боковой поверхности внутренние и наружные ребра жесткости 3, ложементы 4, расположенные по периметру у 2 21322005.09.30 основания ячеек 2, и демпферы 5 (фиг. 2), выполненные на дне ячеек 2, ребра жесткости 6 между ячейками 2, боковые упоры 7, расположенные на стенках основания 1, и центральные упоры 8, расположенные между рядами ячеек 2, в углах стенок основания 1 - наружные выступы 9 для штабелирования, а на боковых стенках основания 1 с двух противоположных сторон 10, соприкасающихся с вкладываемыми стенками 11 крышки-вкладыша 12, - внутренние выступы 13. В стенках 11 крышки-вкладыша выполнены пазы 14 для сопряжения с выступами 13 основания при закрывании крышки. Крышка имеет плоскую верхнюю часть 15, в которой для удобства открывания выполнен вырез 16. Наружные ребра 3 придают жесткость ячейкам 2, а внутренние используются еще и как опоры для яиц, тем самым снижая площадь соприкосновения яиц с ячейками 2 упаковки. Ложементы 4 создают дополнительные боковые опоры и идеально повторяют соприкасающуюся поверхность яиц. Демпферы 5 амортизируют удары, возникающие при складировании и транспортировке упаковок, предотвращая яйца от повреждений. Предназначенные к упаковке, хранению и транспортировке яйца укладывают внутрь упаковки в ячейки 2, крышку-вкладыш 12 вкладывают в полимерное основание 1, предварительно сжав вкладываемые части, и приводят в сопряжение пазы 14 стенок 11 и выступы 13 основания 1, тем самым создавая прочное замковое соединение крышки и основания. При этом плоская часть 15 крышки располагается на центральных упорах 6 и на боковых упорах 7, расположенных на сторонах основания 1, прилежащих к сторонам 10, а нижние края стенок 11 - на боковых упорах 7 основания 1, расположенных на сторонах 10 основания. Размеры упаковки задают исходя из размеров, формы и количества яиц, планируемых к упаковке. Полезная модель позволяет штабелировать полимерные основания, вкладывая их одно в другое, что существенно влияет на габариты штабеля. Основание упаковки изготовлено из полимерного материала методом литья, а крышка-вкладыш может изготавливаться как из полимерного материала, так и из картона. Данная технология изготовления основания упаковки позволяет создавать блочномодульные конструкции из модулей с любым количеством ячеек, при этом модули соединяются перфорацией, что дает возможность без приложения больших усилий рассоединять модули в случае необходимости. Это ведет к удешевлению изготовления блоков за счет уменьшения количества отходов производства. Жесткость конструкции упаковки и стойкость ее к сминанию позволяют выдерживать значительные нагрузки, как при складировании упаковок, так и в бытовых условиях. Плоская крышка-вкладыш дает возможность нанесения рекламной этикетки, как самоклеящейся, так и напечатанной прямо на материале. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
