Подарочная упаковка
Текст

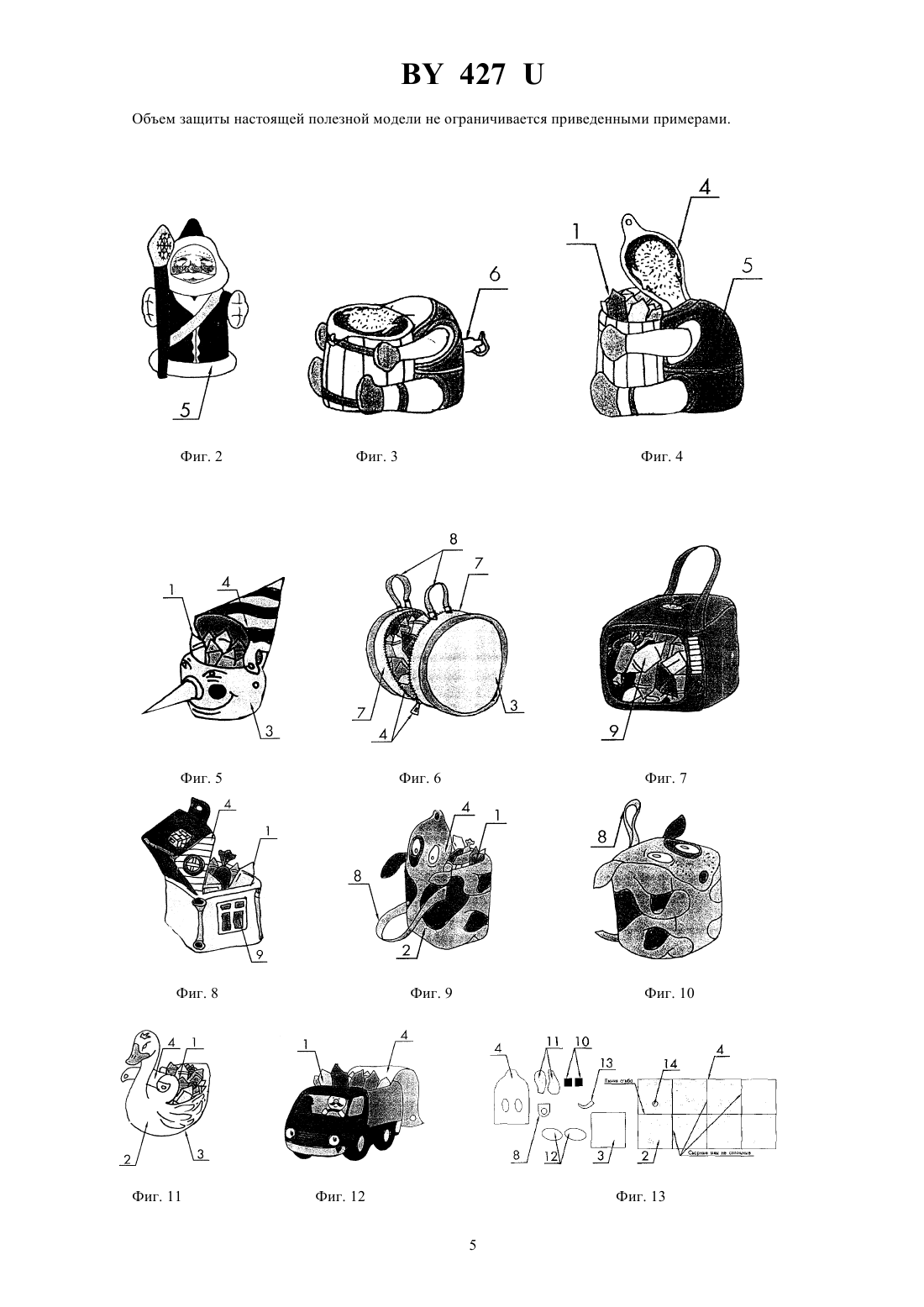

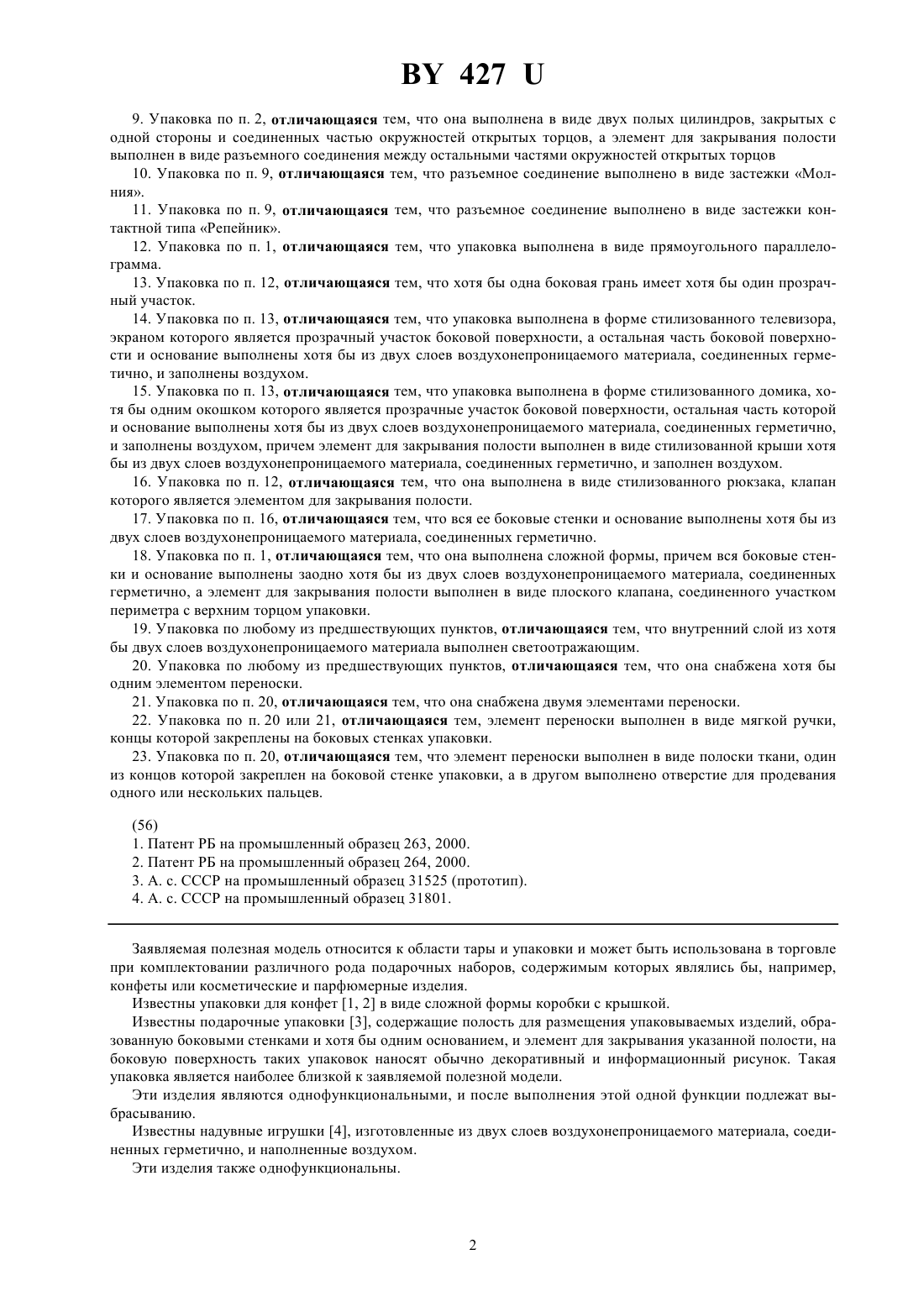

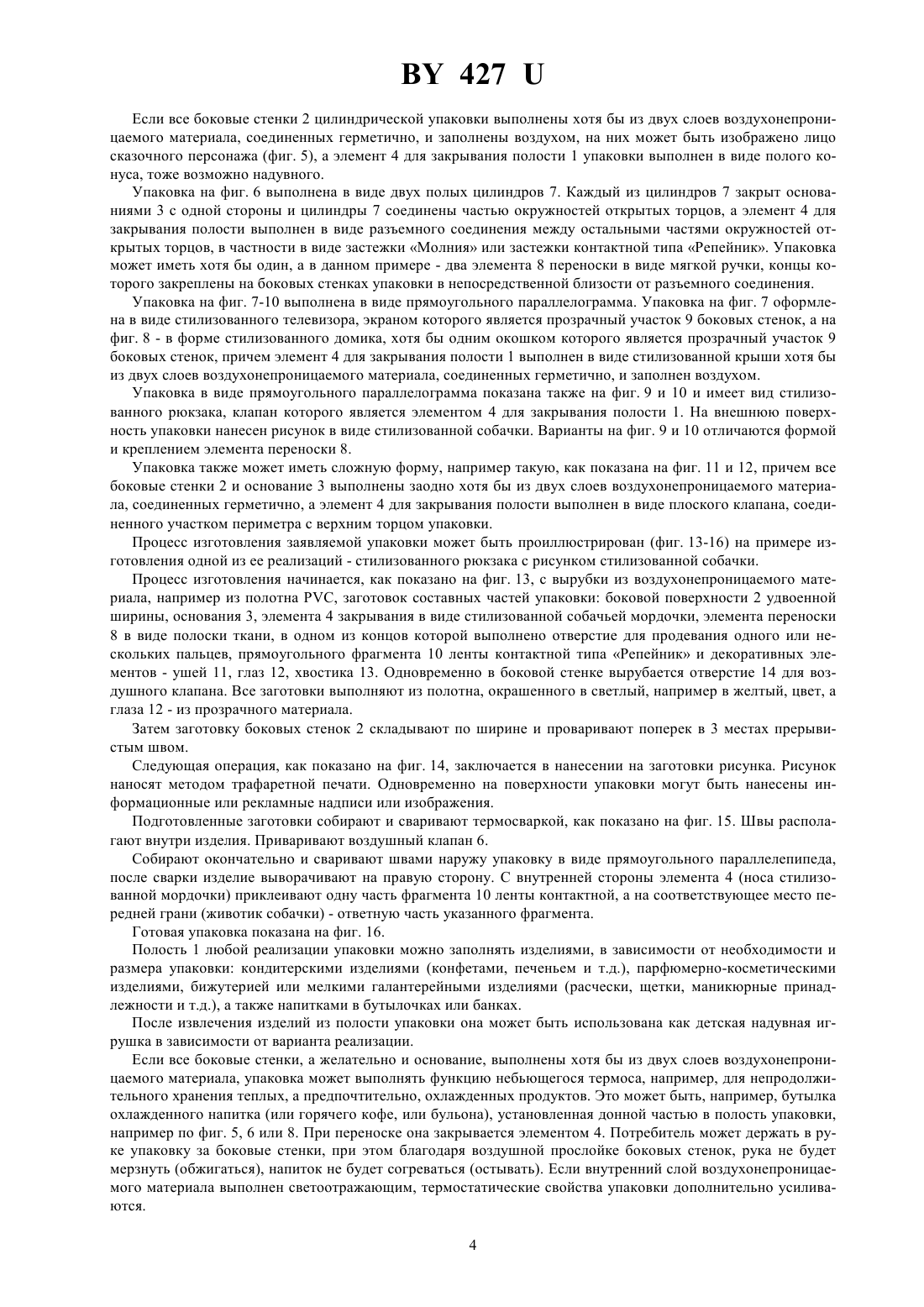

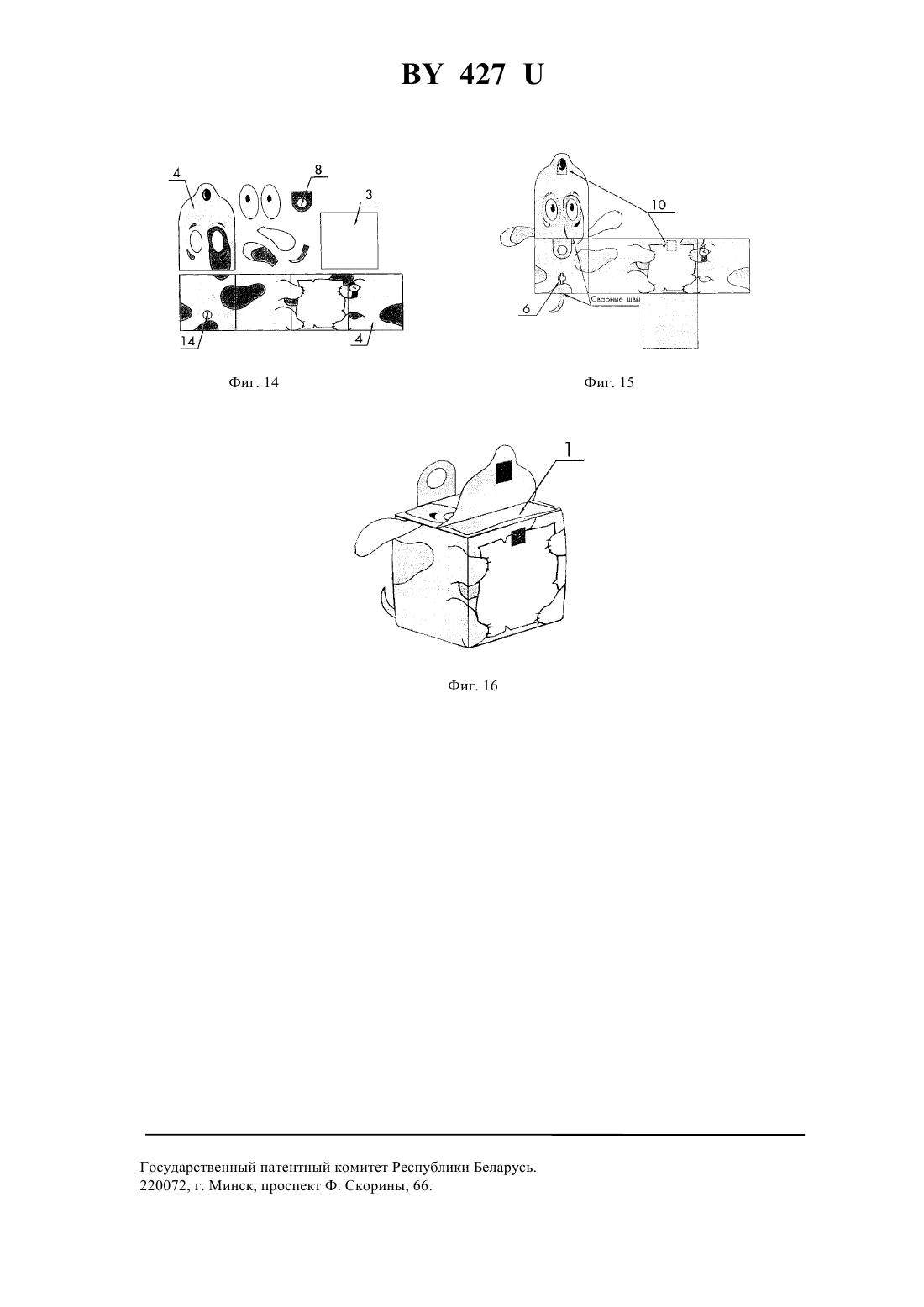

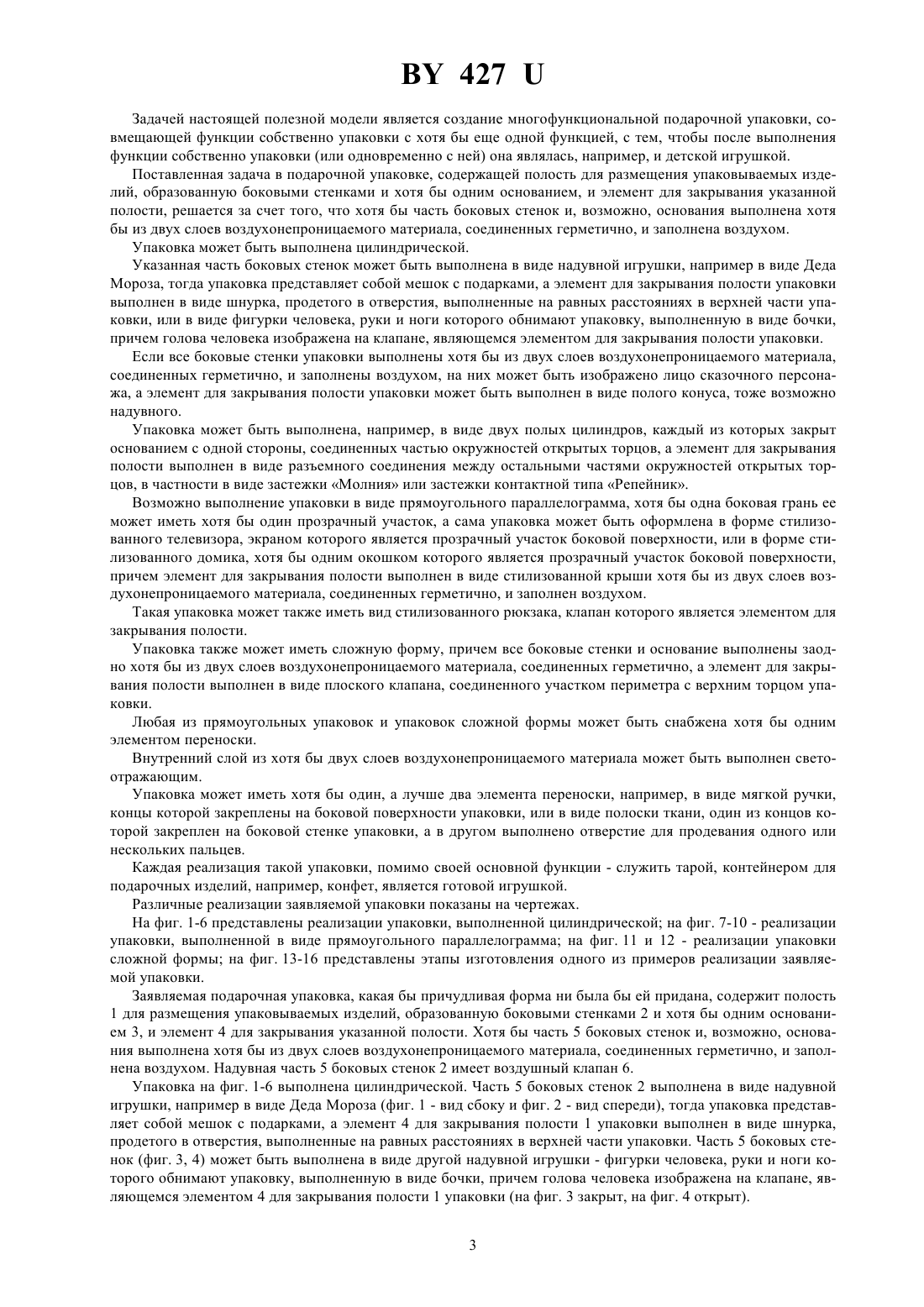

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Козлов Александр Сергеевич(57) 1. Подарочная упаковка, содержащая полость для размещения упаковываемых изделий, образованную боковыми стенками и хотя бы одним основанием, и элемент для закрывания указанной полости, отличающаяся тем, что хотя бы часть боковых стенок и, возможно, основания выполнена хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнена воздухом. 2. Упаковка по п. 1, отличающаяся тем, что упаковка выполнена цилиндрической. 3. Упаковка по п. 2, отличающаяся тем, что указанная часть боковых стенок выполнена в виде надувной игрушки. 4. Упаковка по п. 3, отличающаяся тем, что надувная игрушка выполнена в виде Деда Мороза, упаковка представляет собой мешок с подарками, а элемент для закрывания полости упаковки выполнен в виде шнурка, продетого в отверстия, выполненные на равных расстояниях в верхней части упаковки. 5. Упаковка по п. 3, отличающаяся тем, что надувная игрушка выполнена как фигурка человека, руки и ноги которого обнимают упаковку, выполненную в виде бочки, причем голова человека изображена на клапане, являющемся элементом для закрывания полости упаковки. 6. Упаковка по п. 2, отличающаяся тем, что все ее боковые стенки выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнены воздухом. 7. Упаковка по п. 6, отличающаяся тем, что на указанной цилиндрических боковых стенках изображено лицо сказочного персонажа, а элемент для закрывания полости упаковки выполнен в виде полого конуса, соединенного частью окружности основания с верхним торцом боковой поверхности. Фиг. 1 7. Упаковка по п. 6, отличающаяся тем, что на указанной цилиндрических боковых стенках изображено лицо сказочного персонажа, а элемент для закрывания полости упаковки выполнен в виде полого конуса, соединенного частью окружности основания с верхним торцом боковой поверхности. 8. Упаковка по п. 7, отличающаяся тем, что боковые стенки указанного конуса выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнены воздухом. 4279. Упаковка по п. 2, отличающаяся тем, что она выполнена в виде двух полых цилиндров, закрытых с одной стороны и соединенных частью окружностей открытых торцов, а элемент для закрывания полости выполнен в виде разъемного соединения между остальными частями окружностей открытых торцов 10. Упаковка по п. 9, отличающаяся тем, что разъемное соединение выполнено в виде застежки Молния. 11. Упаковка по п. 9, отличающаяся тем, что разъемное соединение выполнено в виде застежки контактной типа Репейник. 12. Упаковка по п. 1, отличающаяся тем, что упаковка выполнена в виде прямоугольного параллелограмма. 13. Упаковка по п. 12, отличающаяся тем, что хотя бы одна боковая грань имеет хотя бы один прозрачный участок. 14. Упаковка по п. 13, отличающаяся тем, что упаковка выполнена в форме стилизованного телевизора,экраном которого является прозрачный участок боковой поверхности, а остальная часть боковой поверхности и основание выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнены воздухом. 15. Упаковка по п. 13, отличающаяся тем, что упаковка выполнена в форме стилизованного домика, хотя бы одним окошком которого является прозрачные участок боковой поверхности, остальная часть которой и основание выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично,и заполнены воздухом, причем элемент для закрывания полости выполнен в виде стилизованной крыши хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнен воздухом. 16. Упаковка по п. 12, отличающаяся тем, что она выполнена в виде стилизованного рюкзака, клапан которого является элементом для закрывания полости. 17. Упаковка по п. 16, отличающаяся тем, что вся ее боковые стенки и основание выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично. 18. Упаковка по п. 1, отличающаяся тем, что она выполнена сложной формы, причем вся боковые стенки и основание выполнены заодно хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, а элемент для закрывания полости выполнен в виде плоского клапана, соединенного участком периметра с верхним торцом упаковки. 19. Упаковка по любому из предшествующих пунктов, отличающаяся тем, что внутренний слой из хотя бы двух слоев воздухонепроницаемого материала выполнен светоотражающим. 20. Упаковка по любому из предшествующих пунктов, отличающаяся тем, что она снабжена хотя бы одним элементом переноски. 21. Упаковка по п. 20, отличающаяся тем, что она снабжена двумя элементами переноски. 22. Упаковка по п. 20 или 21, отличающаяся тем, элемент переноски выполнен в виде мягкой ручки,концы которой закреплены на боковых стенках упаковки. 23. Упаковка по п. 20, отличающаяся тем, что элемент переноски выполнен в виде полоски ткани, один из концов которой закреплен на боковой стенке упаковки, а в другом выполнено отверстие для продевания одного или нескольких пальцев.(56) 1. Патент РБ на промышленный образец 263, 2000. 2. Патент РБ на промышленный образец 264, 2000. 3. А. с. СССР на промышленный образец 31525 (прототип). 4. А. с. СССР на промышленный образец 31801. Заявляемая полезная модель относится к области тары и упаковки и может быть использована в торговле при комплектовании различного рода подарочных наборов, содержимым которых являлись бы, например,конфеты или косметические и парфюмерные изделия. Известны упаковки для конфет 1, 2 в виде сложной формы коробки с крышкой. Известны подарочные упаковки 3, содержащие полость для размещения упаковываемых изделий, образованную боковыми стенками и хотя бы одним основанием, и элемент для закрывания указанной полости, на боковую поверхность таких упаковок наносят обычно декоративный и информационный рисунок. Такая упаковка является наиболее близкой к заявляемой полезной модели. Эти изделия являются однофункциональными, и после выполнения этой одной функции подлежат выбрасыванию. Известны надувные игрушки 4, изготовленные из двух слоев воздухонепроницаемого материала, соединенных герметично, и наполненные воздухом. Эти изделия также однофункциональны. 427 Задачей настоящей полезной модели является создание многофункциональной подарочной упаковки, совмещающей функции собственно упаковки с хотя бы еще одной функцией, с тем, чтобы после выполнения функции собственно упаковки (или одновременно с ней) она являлась, например, и детской игрушкой. Поставленная задача в подарочной упаковке, содержащей полость для размещения упаковываемых изделий, образованную боковыми стенками и хотя бы одним основанием, и элемент для закрывания указанной полости, решается за счет того, что хотя бы часть боковых стенок и, возможно, основания выполнена хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнена воздухом. Упаковка может быть выполнена цилиндрической. Указанная часть боковых стенок может быть выполнена в виде надувной игрушки, например в виде Деда Мороза, тогда упаковка представляет собой мешок с подарками, а элемент для закрывания полости упаковки выполнен в виде шнурка, продетого в отверстия, выполненные на равных расстояниях в верхней части упаковки, или в виде фигурки человека, руки и ноги которого обнимают упаковку, выполненную в виде бочки,причем голова человека изображена на клапане, являющемся элементом для закрывания полости упаковки. Если все боковые стенки упаковки выполнены хотя бы из двух слоев воздухонепроницаемого материала,соединенных герметично, и заполнены воздухом, на них может быть изображено лицо сказочного персонажа, а элемент для закрывания полости упаковки может быть выполнен в виде полого конуса, тоже возможно надувного. Упаковка может быть выполнена, например, в виде двух полых цилиндров, каждый из которых закрыт основанием с одной стороны, соединенных частью окружностей открытых торцов, а элемент для закрывания полости выполнен в виде разъемного соединения между остальными частями окружностей открытых торцов, в частности в виде застежки Молния или застежки контактной типа Репейник. Возможно выполнение упаковки в виде прямоугольного параллелограмма, хотя бы одна боковая грань ее может иметь хотя бы один прозрачный участок, а сама упаковка может быть оформлена в форме стилизованного телевизора, экраном которого является прозрачный участок боковой поверхности, или в форме стилизованного домика, хотя бы одним окошком которого является прозрачный участок боковой поверхности,причем элемент для закрывания полости выполнен в виде стилизованной крыши хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнен воздухом. Такая упаковка может также иметь вид стилизованного рюкзака, клапан которого является элементом для закрывания полости. Упаковка также может иметь сложную форму, причем все боковые стенки и основание выполнены заодно хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, а элемент для закрывания полости выполнен в виде плоского клапана, соединенного участком периметра с верхним торцом упаковки. Любая из прямоугольных упаковок и упаковок сложной формы может быть снабжена хотя бы одним элементом переноски. Внутренний слой из хотя бы двух слоев воздухонепроницаемого материала может быть выполнен светоотражающим. Упаковка может иметь хотя бы один, а лучше два элемента переноски, например, в виде мягкой ручки,концы которой закреплены на боковой поверхности упаковки, или в виде полоски ткани, один из концов которой закреплен на боковой стенке упаковки, а в другом выполнено отверстие для продевания одного или нескольких пальцев. Каждая реализация такой упаковки, помимо своей основной функции - служить тарой, контейнером для подарочных изделий, например, конфет, является готовой игрушкой. Различные реализации заявляемой упаковки показаны на чертежах. На фиг. 1-6 представлены реализации упаковки, выполненной цилиндрической на фиг. 7-10 - реализации упаковки, выполненной в виде прямоугольного параллелограмма на фиг. 11 и 12 - реализации упаковки сложной формы на фиг. 13-16 представлены этапы изготовления одного из примеров реализации заявляемой упаковки. Заявляемая подарочная упаковка, какая бы причудливая форма ни была бы ей придана, содержит полость 1 для размещения упаковываемых изделий, образованную боковыми стенками 2 и хотя бы одним основанием 3, и элемент 4 для закрывания указанной полости. Хотя бы часть 5 боковых стенок и, возможно, основания выполнена хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнена воздухом. Надувная часть 5 боковых стенок 2 имеет воздушный клапан 6. Упаковка на фиг. 1-6 выполнена цилиндрической. Часть 5 боковых стенок 2 выполнена в виде надувной игрушки, например в виде Деда Мороза (фиг. 1 - вид сбоку и фиг. 2 - вид спереди), тогда упаковка представляет собой мешок с подарками, а элемент 4 для закрывания полости 1 упаковки выполнен в виде шнурка,продетого в отверстия, выполненные на равных расстояниях в верхней части упаковки. Часть 5 боковых стенок (фиг. 3, 4) может быть выполнена в виде другой надувной игрушки - фигурки человека, руки и ноги которого обнимают упаковку, выполненную в виде бочки, причем голова человека изображена на клапане, являющемся элементом 4 для закрывания полости 1 упаковки (на фиг. 3 закрыт, на фиг. 4 открыт). 3 427 Если все боковые стенки 2 цилиндрической упаковки выполнены хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнены воздухом, на них может быть изображено лицо сказочного персонажа (фиг. 5), а элемент 4 для закрывания полости 1 упаковки выполнен в виде полого конуса, тоже возможно надувного. Упаковка на фиг. 6 выполнена в виде двух полых цилиндров 7. Каждый из цилиндров 7 закрыт основаниями 3 с одной стороны и цилиндры 7 соединены частью окружностей открытых торцов, а элемент 4 для закрывания полости выполнен в виде разъемного соединения между остальными частями окружностей открытых торцов, в частности в виде застежки Молния или застежки контактной типа Репейник. Упаковка может иметь хотя бы один, а в данном примере - два элемента 8 переноски в виде мягкой ручки, концы которого закреплены на боковых стенках упаковки в непосредственной близости от разъемного соединения. Упаковка на фиг. 7-10 выполнена в виде прямоугольного параллелограмма. Упаковка на фиг. 7 оформлена в виде стилизованного телевизора, экраном которого является прозрачный участок 9 боковых стенок, а на фиг. 8 - в форме стилизованного домика, хотя бы одним окошком которого является прозрачный участок 9 боковых стенок, причем элемент 4 для закрывания полости 1 выполнен в виде стилизованной крыши хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, и заполнен воздухом. Упаковка в виде прямоугольного параллелограмма показана также на фиг. 9 и 10 и имеет вид стилизованного рюкзака, клапан которого является элементом 4 для закрывания полости 1. На внешнюю поверхность упаковки нанесен рисунок в виде стилизованной собачки. Варианты на фиг. 9 и 10 отличаются формой и креплением элемента переноски 8. Упаковка также может иметь сложную форму, например такую, как показана на фиг. 11 и 12, причем все боковые стенки 2 и основание 3 выполнены заодно хотя бы из двух слоев воздухонепроницаемого материала, соединенных герметично, а элемент 4 для закрывания полости выполнен в виде плоского клапана, соединенного участком периметра с верхним торцом упаковки. Процесс изготовления заявляемой упаковки может быть проиллюстрирован (фиг. 13-16) на примере изготовления одной из ее реализаций - стилизованного рюкзака с рисунком стилизованной собачки. Процесс изготовления начинается, как показано на фиг. 13, с вырубки из воздухонепроницаемого материала, например из полотна , заготовок составных частей упаковки боковой поверхности 2 удвоенной ширины, основания 3, элемента 4 закрывания в виде стилизованной собачьей мордочки, элемента переноски 8 в виде полоски ткани, в одном из концов которой выполнено отверстие для продевания одного или нескольких пальцев, прямоугольного фрагмента 10 ленты контактной типа Репейник и декоративных элементов - ушей 11, глаз 12, хвостика 13. Одновременно в боковой стенке вырубается отверстие 14 для воздушного клапана. Все заготовки выполняют из полотна, окрашенного в светлый, например в желтый, цвет, а глаза 12 - из прозрачного материала. Затем заготовку боковых стенок 2 складывают по ширине и проваривают поперек в 3 местах прерывистым швом. Следующая операция, как показано на фиг. 14, заключается в нанесении на заготовки рисунка. Рисунок наносят методом трафаретной печати. Одновременно на поверхности упаковки могут быть нанесены информационные или рекламные надписи или изображения. Подготовленные заготовки собирают и сваривают термосваркой, как показано на фиг. 15. Швы располагают внутри изделия. Приваривают воздушный клапан 6. Собирают окончательно и сваривают швами наружу упаковку в виде прямоугольного параллелепипеда,после сварки изделие выворачивают на правую сторону. С внутренней стороны элемента 4 (носа стилизованной мордочки) приклеивают одну часть фрагмента 10 ленты контактной, а на соответствующее место передней грани (животик собачки) - ответную часть указанного фрагмента. Готовая упаковка показана на фиг. 16. Полость 1 любой реализации упаковки можно заполнять изделиями, в зависимости от необходимости и размера упаковки кондитерскими изделиями (конфетами, печеньем и т.д.), парфюмерно-косметическими изделиями, бижутерией или мелкими галантерейными изделиями (расчески, щетки, маникюрные принадлежности и т.д.), а также напитками в бутылочках или банках. После извлечения изделий из полости упаковки она может быть использована как детская надувная игрушка в зависимости от варианта реализации. Если все боковые стенки, а желательно и основание, выполнены хотя бы из двух слоев воздухонепроницаемого материала, упаковка может выполнять функцию небьющегося термоса, например, для непродолжительного хранения теплых, а предпочтительно, охлажденных продуктов. Это может быть, например, бутылка охлажденного напитка (или горячего кофе, или бульона), установленная донной частью в полость упаковки,например по фиг. 5, 6 или 8. При переноске она закрывается элементом 4. Потребитель может держать в руке упаковку за боковые стенки, при этом благодаря воздушной прослойке боковых стенок, рука не будет мерзнуть (обжигаться), напиток не будет согреваться (остывать). Если внутренний слой воздухонепроницаемого материала выполнен светоотражающим, термостатические свойства упаковки дополнительно усиливаются. 4 427 Объем защиты настоящей полезной модели не ограничивается приведенными примерами. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
