Устройство для очистки воздуха

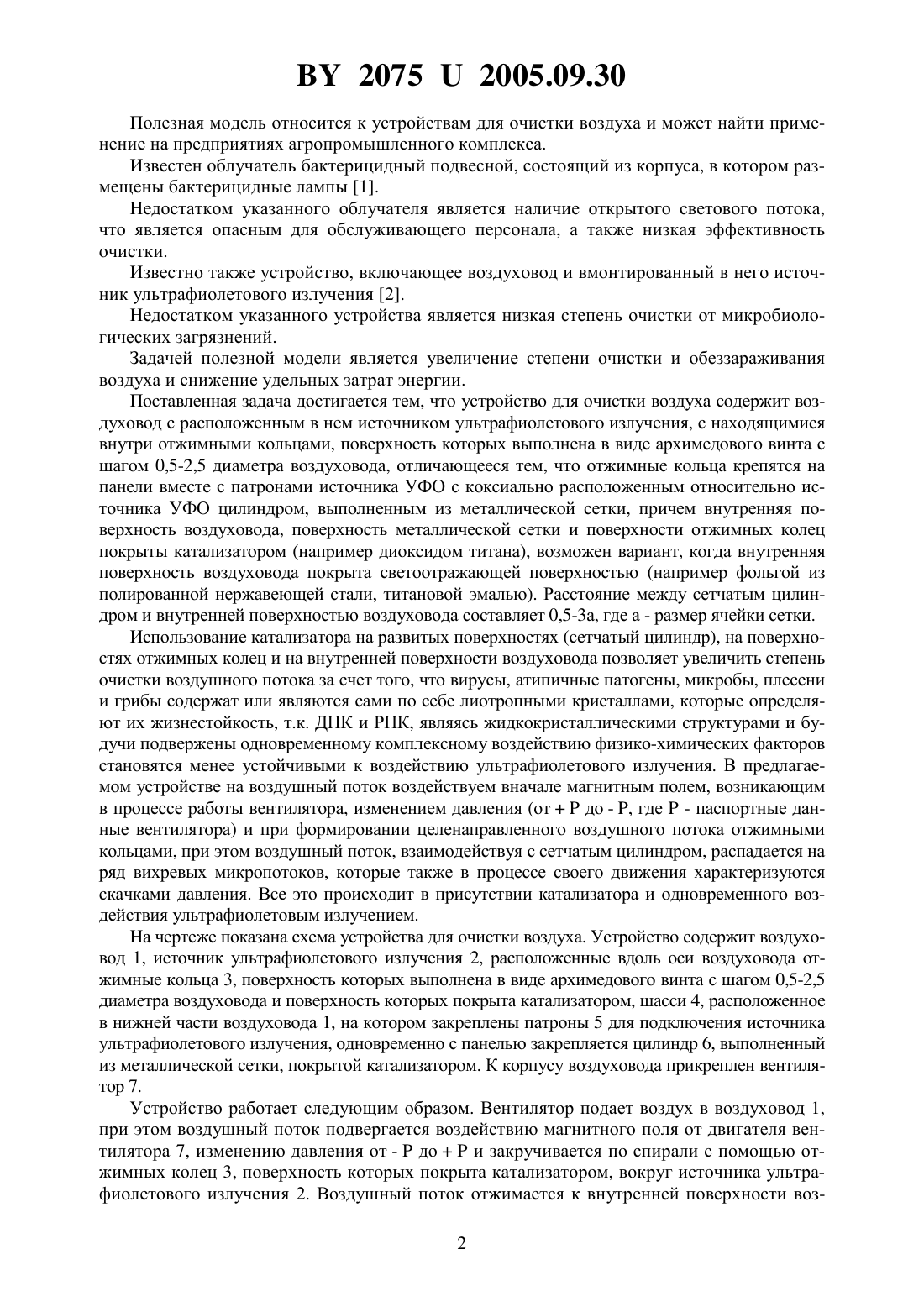

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Жаркова Наталья Николаевна Николаенков Александр Иванович Мелещенко Борис Антонович Антонишин Юрий Тихонович Маркевич Владимир Владимирович Воскресенский Сергей Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для очистки воздуха, содержащее воздуховод с расположенным в нем источником ультрафиолетового излучения, с находящимися внутри отжимными кольцами, поверхность которых выполнена в виде архимедового винта с шагом 0,5-2,5 диаметра воздуховода, отличающееся тем, что отжимные кольца крепятся на панели вместе с патронами источника ультрафиолетового излучения и с коксиально расположенным относительно источника ультрафиолетового излучения цилиндром, выполненным из металлической сетки,причем внутренняя поверхность воздуховода, поверхность металлической сетки и поверхности отжимных колец покрыты катализатором, расстояние между сетчатым цилиндром и внутренней поверхностью воздуховода составляет 0,5-3 а, где а - размер ячейки сетки. 2. Устройство по п. 1, отличающееся тем, что внутренняя поверхность воздуховода покрыта светоотражающей поверхностью.(56) 1. Ладыжский Р.Н. Кондиционирование воздуха. - . Пищепромиздат, 1958. - С. 110. 2. Расчет оборудования для воздухообменных процессов. Методические указания к практическим заданиям по дисциплине Холодильное и вентиляционное оборудование. БГАТУ, 2001. 20752005.09.30 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известен облучатель бактерицидный подвесной, состоящий из корпуса, в котором размещены бактерицидные лампы 1. Недостатком указанного облучателя является наличие открытого светового потока,что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в него источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая степень очистки от микробиологических загрязнений. Задачей полезной модели является увеличение степени очистки и обеззараживания воздуха и снижение удельных затрат энергии. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод с расположенным в нем источником ультрафиолетового излучения, с находящимися внутри отжимными кольцами, поверхность которых выполнена в виде архимедового винта с шагом 0,5-2,5 диаметра воздуховода, отличающееся тем, что отжимные кольца крепятся на панели вместе с патронами источника УФО с коксиально расположенным относительно источника УФО цилиндром, выполненным из металлической сетки, причем внутренняя поверхность воздуховода, поверхность металлической сетки и поверхности отжимных колец покрыты катализатором (например диоксидом титана), возможен вариант, когда внутренняя поверхность воздуховода покрыта светоотражающей поверхностью (например фольгой из полированной нержавеющей стали, титановой эмалью). Расстояние между сетчатым цилиндром и внутренней поверхностью воздуховода составляет 0,5-3 а, где а - размер ячейки сетки. Использование катализатора на развитых поверхностях (сетчатый цилиндр), на поверхностях отжимных колец и на внутренней поверхности воздуховода позволяет увеличить степень очистки воздушного потока за счет того, что вирусы, атипичные патогены, микробы, плесени и грибы содержат или являются сами по себе лиотропными кристаллами, которые определяют их жизнестойкость, т.к. ДНК и РНК, являясь жидкокристаллическими структурами и будучи подвержены одновременному комплексному воздействию физико-химических факторов становятся менее устойчивыми к воздействию ультрафиолетового излучения. В предлагаемом устройстве на воздушный поток воздействуем вначале магнитным полем, возникающим в процессе работы вентилятора, изменением давления (отдо - , где- паспортные данные вентилятора) и при формировании целенаправленного воздушного потока отжимными кольцами, при этом воздушный поток, взаимодействуя с сетчатым цилиндром, распадается на ряд вихревых микропотоков, которые также в процессе своего движения характеризуются скачками давления. Все это происходит в присутствии катализатора и одновременного воздействия ультрафиолетовым излучением. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод 1, источник ультрафиолетового излучения 2, расположенные вдоль оси воздуховода отжимные кольца 3, поверхность которых выполнена в виде архимедового винта с шагом 0,5-2,5 диаметра воздуховода и поверхность которых покрыта катализатором, шасси 4, расположенное в нижней части воздуховода 1, на котором закреплены патроны 5 для подключения источника ультрафиолетового излучения, одновременно с панелью закрепляется цилиндр 6, выполненный из металлической сетки, покрытой катализатором. К корпусу воздуховода прикреплен вентилятор 7. Устройство работает следующим образом. Вентилятор подает воздух в воздуховод 1,при этом воздушный поток подвергается воздействию магнитного поля от двигателя вентилятора 7, изменению давления от -дои закручивается по спирали с помощью отжимных колец 3, поверхность которых покрыта катализатором, вокруг источника ультрафиолетового излучения 2. Воздушный поток отжимается к внутренней поверхности воз 2 20752005.09.30 духовода 1, покрытой катализатором, где сталкивается с цилиндром 6, выполненным из металлической сетки и покрытой катализатором, в результате чего в турбулентном воздушном потоке образуются вихревые микропотоки, которые обеспечивают возможность увеличения длительности взаимодействия воздуха и загрязняющих его веществ и микрофлоры с катализатором в условиях одновременного воздействия на него ультрафиолетового излучения, в результате чего повышается степень очистки и обеззараживания воздушного потока при тех же удельных затратах энергии на единицу объема. Использование диоксида титана приносит двойной эффект благодаря его высоким отражающим характеристикам и каталитическому воздействию. Проходя через сетчатый цилиндр, воздушный поток одновременно подвергается воздействию как прямого, так и отраженного от внутренних поверхностей воздуховода ультрафиолетового излучения, при этом за счет турбулентных потоков, возникающих возле сетки цилиндра, происходит многоразовый контакт воздушного потока и содержащихся в нем загрязнителей с катализатором, что приводит к усиленной ионизации компонентов воздушного потока, причем образовавшиеся ионы могут взаимодействовать как между собой, так и со структурами РНК и ДНК, являющимися жидкокристаллическими структурами. Именно в этот момент происходит реализация энергии, накопленной в результате предварительного воздействия физико-химических факторов, описанных выше. Использование предлагаемого технического решения позволяет повысить эффективность очистки при более высокой производительности оборудования и снижении удельных энергозатрат на единицу объема воздушного потока. Проведенная апробация способа на Минском хлебозаводе в бытовых помещениях показала снижение микробной обсемененности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
