Устройство для репозиции костных фрагментов

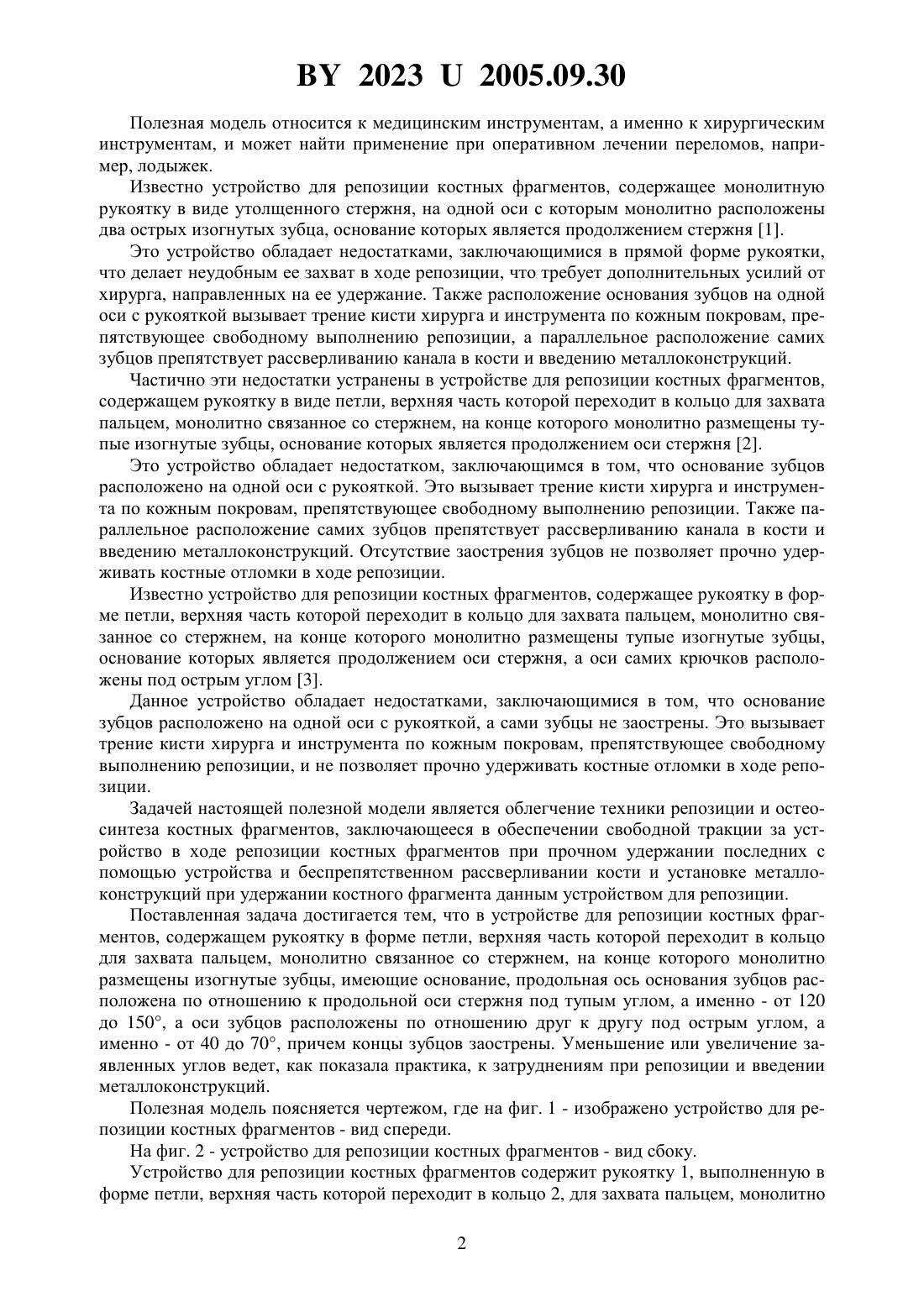

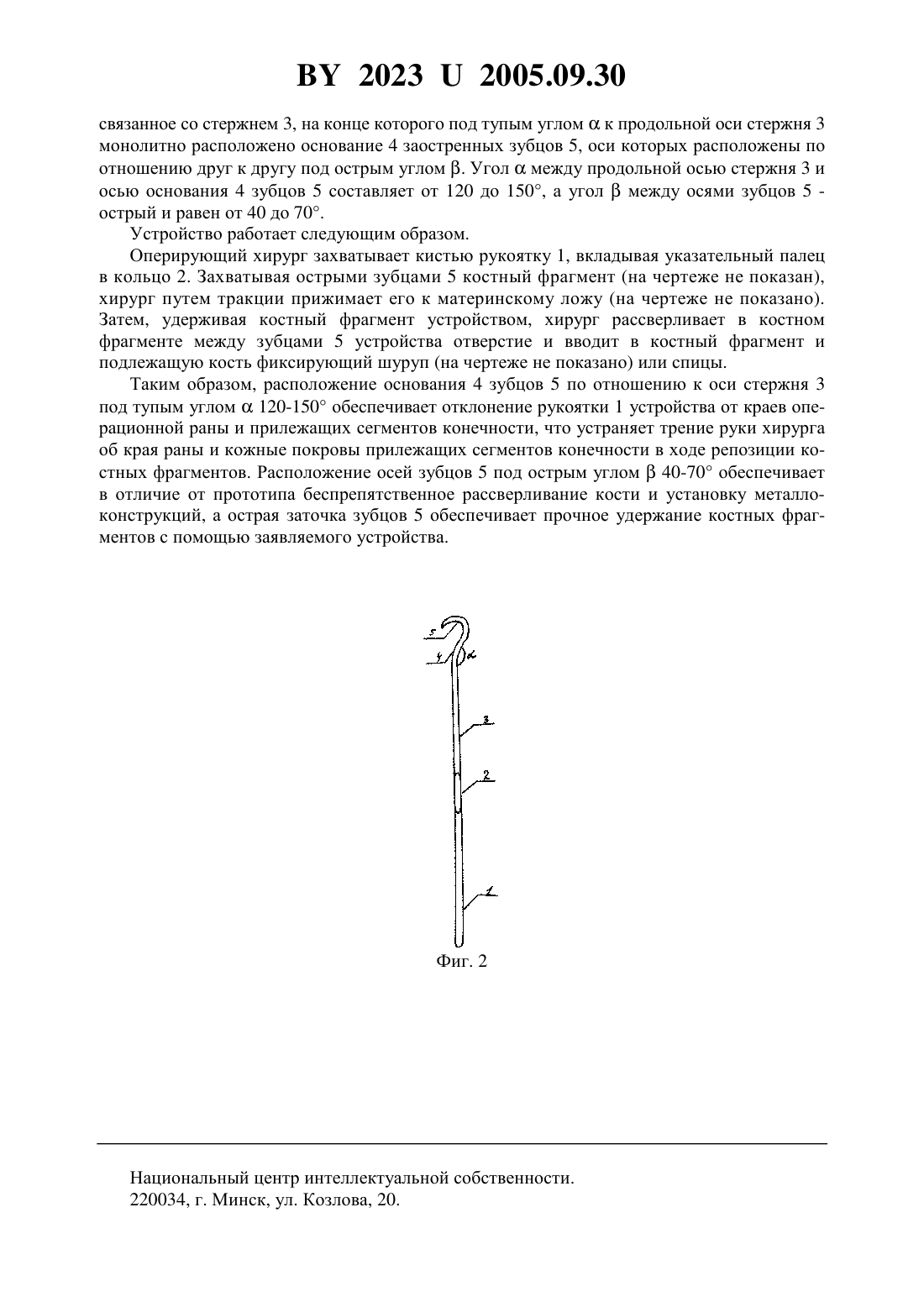

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЕПОЗИЦИИ КОСТНЫХ ФРАГМЕНТОВ(71) Заявитель ГУ Белорусский НИИ травматологии и ортопедии МЗ Республики Беларусь(72) Авторы Корзун Олег Александрович Линов Александр Леонидович Белоенко Евгений Дмитриевич(73) Патентообладатель ГУ Белорусский НИИ травматологии и ортопедии МЗ Республики Беларусь(57) Устройство для репозиции костных фрагментов, содержащее рукоятку в форме петли,верхняя часть которой переходит в кольцо для захвата пальцем, монолитно связанное со стержнем на конце которого монолитно размещены изогнутые зубцы, имеющие основание,отличающееся тем, что продольная ось основания зубцов расположена по отношению к продольной оси стержня под тупым углом, а оси зубцов расположены по отношению друг к другу под острым углом, причем концы зубцов заострены.(56) 1. Каталог хирургических инструментов фирмы(Польша), 2002. 2. Оперативная хирургия и топографическая анатомия / Под ред. академика В.В. Кованова. - М. Медицина, 1995. - С. 212-213. 3. Каталог хирургических инструментов фирмы(ФРГ), 2002 (прототип). 20232005.09.30 Полезная модель относится к медицинским инструментам, а именно к хирургическим инструментам, и может найти применение при оперативном лечении переломов, например, лодыжек. Известно устройство для репозиции костных фрагментов, содержащее монолитную рукоятку в виде утолщенного стержня, на одной оси с которым монолитно расположены два острых изогнутых зубца, основание которых является продолжением стержня 1. Это устройство обладает недостатками, заключающимися в прямой форме рукоятки,что делает неудобным ее захват в ходе репозиции, что требует дополнительных усилий от хирурга, направленных на ее удержание. Также расположение основания зубцов на одной оси с рукояткой вызывает трение кисти хирурга и инструмента по кожным покровам, препятствующее свободному выполнению репозиции, а параллельное расположение самих зубцов препятствует рассверливанию канала в кости и введению металлоконструкций. Частично эти недостатки устранены в устройстве для репозиции костных фрагментов,содержащем рукоятку в виде петли, верхняя часть которой переходит в кольцо для захвата пальцем, монолитно связанное со стержнем, на конце которого монолитно размещены тупые изогнутые зубцы, основание которых является продолжением оси стержня 2. Это устройство обладает недостатком, заключающимся в том, что основание зубцов расположено на одной оси с рукояткой. Это вызывает трение кисти хирурга и инструмента по кожным покровам, препятствующее свободному выполнению репозиции. Также параллельное расположение самих зубцов препятствует рассверливанию канала в кости и введению металлоконструкций. Отсутствие заострения зубцов не позволяет прочно удерживать костные отломки в ходе репозиции. Известно устройство для репозиции костных фрагментов, содержащее рукоятку в форме петли, верхняя часть которой переходит в кольцо для захвата пальцем, монолитно связанное со стержнем, на конце которого монолитно размещены тупые изогнутые зубцы,основание которых является продолжением оси стержня, а оси самих крючков расположены под острым углом 3. Данное устройство обладает недостатками, заключающимися в том, что основание зубцов расположено на одной оси с рукояткой, а сами зубцы не заострены. Это вызывает трение кисти хирурга и инструмента по кожным покровам, препятствующее свободному выполнению репозиции, и не позволяет прочно удерживать костные отломки в ходе репозиции. Задачей настоящей полезной модели является облегчение техники репозиции и остеосинтеза костных фрагментов, заключающееся в обеспечении свободной тракции за устройство в ходе репозиции костных фрагментов при прочном удержании последних с помощью устройства и беспрепятственном рассверливании кости и установке металлоконструкций при удержании костного фрагмента данным устройством для репозиции. Поставленная задача достигается тем, что в устройстве для репозиции костных фрагментов, содержащем рукоятку в форме петли, верхняя часть которой переходит в кольцо для захвата пальцем, монолитно связанное со стержнем, на конце которого монолитно размещены изогнутые зубцы, имеющие основание, продольная ось основания зубцов расположена по отношению к продольной оси стержня под тупым углом, а именно - от 120 до 150, а оси зубцов расположены по отношению друг к другу под острым углом, а именно - от 40 до 70, причем концы зубцов заострены. Уменьшение или увеличение заявленных углов ведет, как показала практика, к затруднениям при репозиции и введении металлоконструкций. Полезная модель поясняется чертежом, где на фиг. 1 - изображено устройство для репозиции костных фрагментов - вид спереди. На фиг. 2 - устройство для репозиции костных фрагментов - вид сбоку. Устройство для репозиции костных фрагментов содержит рукоятку 1, выполненную в форме петли, верхняя часть которой переходит в кольцо 2, для захвата пальцем, монолитно 2 20232005.09.30 связанное со стержнем 3, на конце которого под тупым угломк продольной оси стержня 3 монолитно расположено основание 4 заостренных зубцов 5, оси которых расположены по отношению друг к другу под острым углом . Уголмежду продольной осью стержня 3 и осью основания 4 зубцов 5 составляет от 120 до 150, а уголмежду осями зубцов 5 острый и равен от 40 до 70. Устройство работает следующим образом. Оперирующий хирург захватывает кистью рукоятку 1, вкладывая указательный палец в кольцо 2. Захватывая острыми зубцами 5 костный фрагмент (на чертеже не показан),хирург путем тракции прижимает его к материнскому ложу (на чертеже не показано). Затем, удерживая костный фрагмент устройством, хирург рассверливает в костном фрагменте между зубцами 5 устройства отверстие и вводит в костный фрагмент и подлежащую кость фиксирующий шуруп (на чертеже не показано) или спицы. Таким образом, расположение основания 4 зубцов 5 по отношению к оси стержня 3 под тупым углом 120-150 обеспечивает отклонение рукоятки 1 устройства от краев операционной раны и прилежащих сегментов конечности, что устраняет трение руки хирурга об края раны и кожные покровы прилежащих сегментов конечности в ходе репозиции костных фрагментов. Расположение осей зубцов 5 под острым углом 40-70 обеспечивает в отличие от прототипа беспрепятственное рассверливание кости и установку металлоконструкций, а острая заточка зубцов 5 обеспечивает прочное удержание костных фрагментов с помощью заявляемого устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
