Самозамыкающаяся пластмассовая пломба

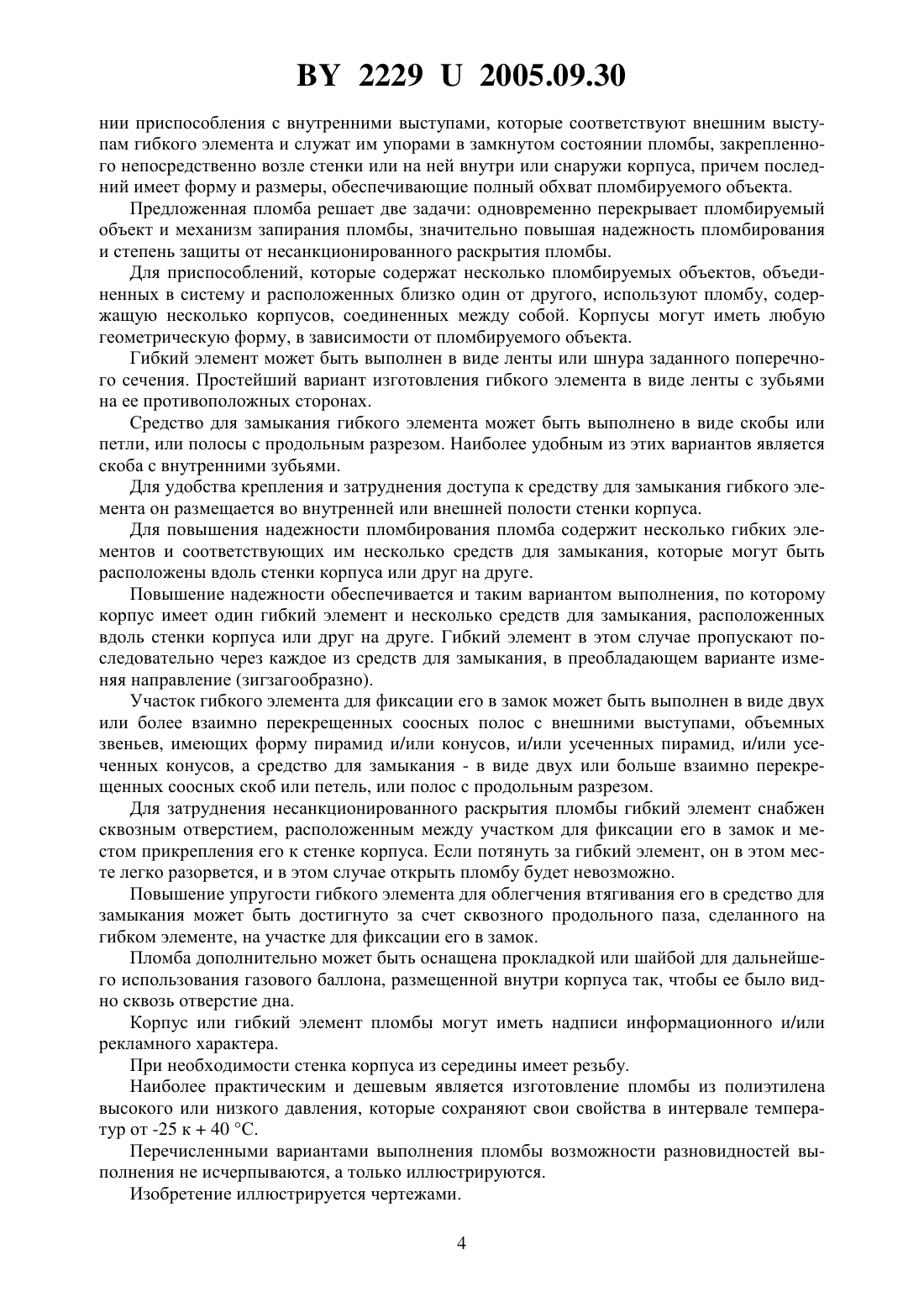

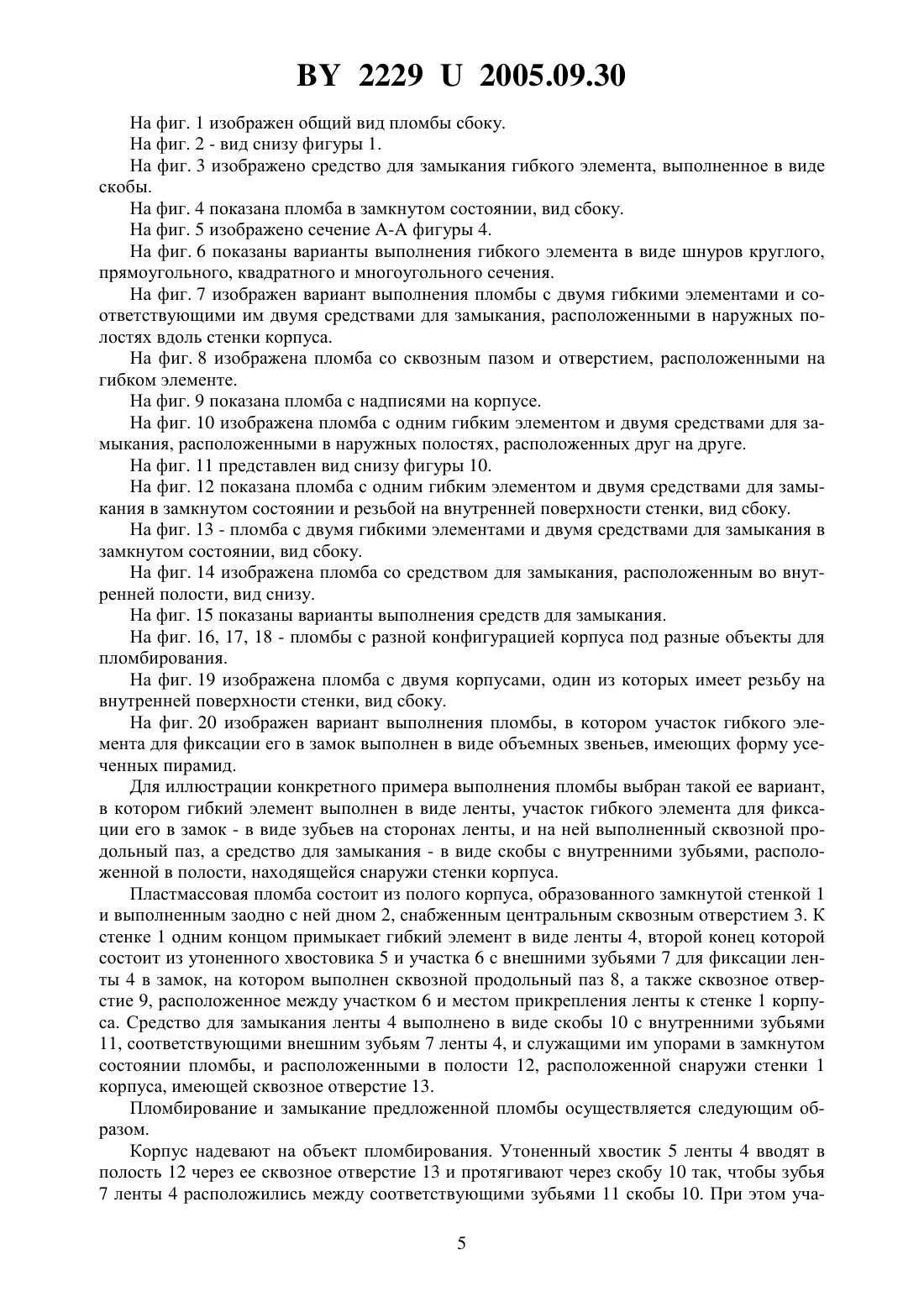

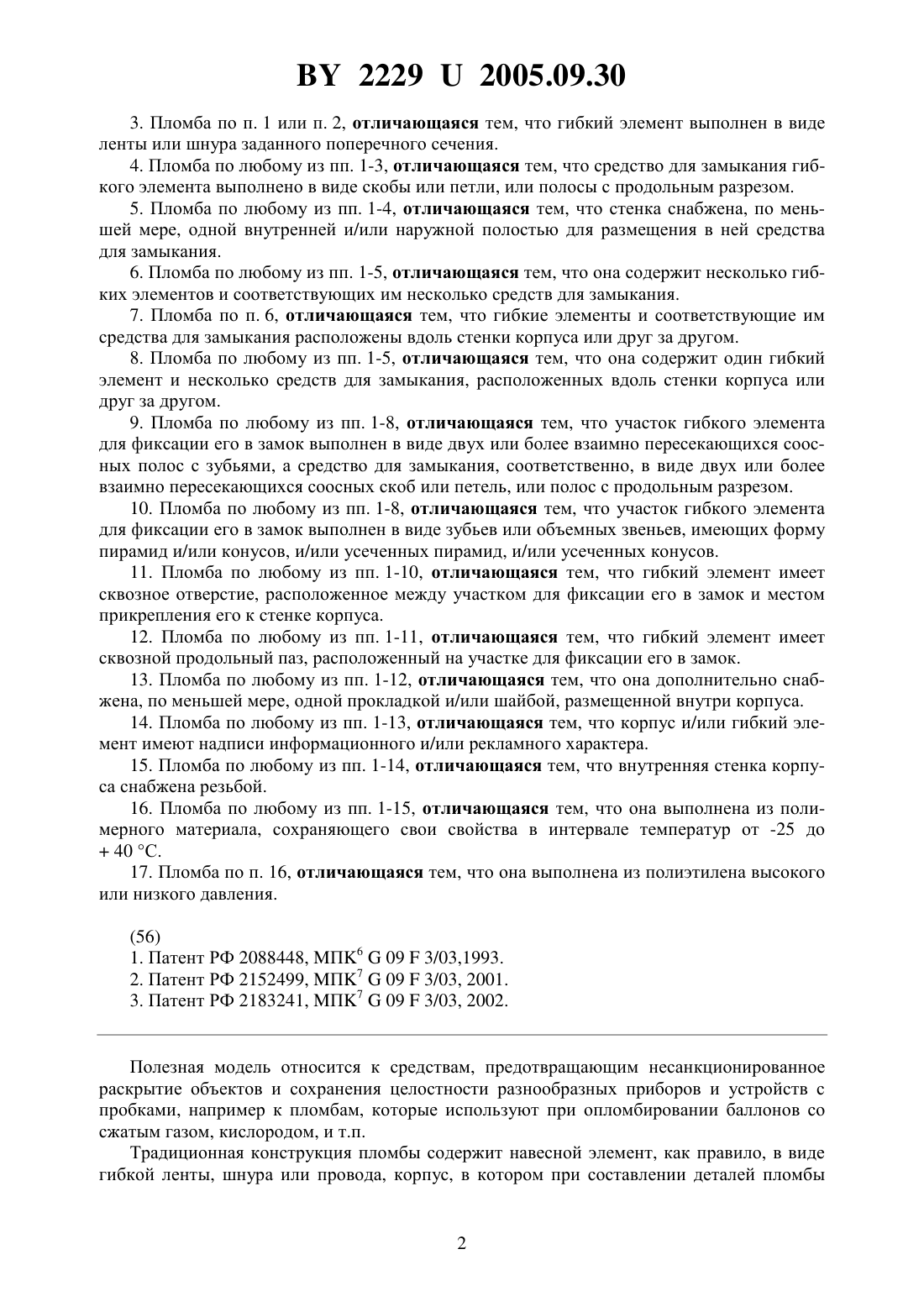

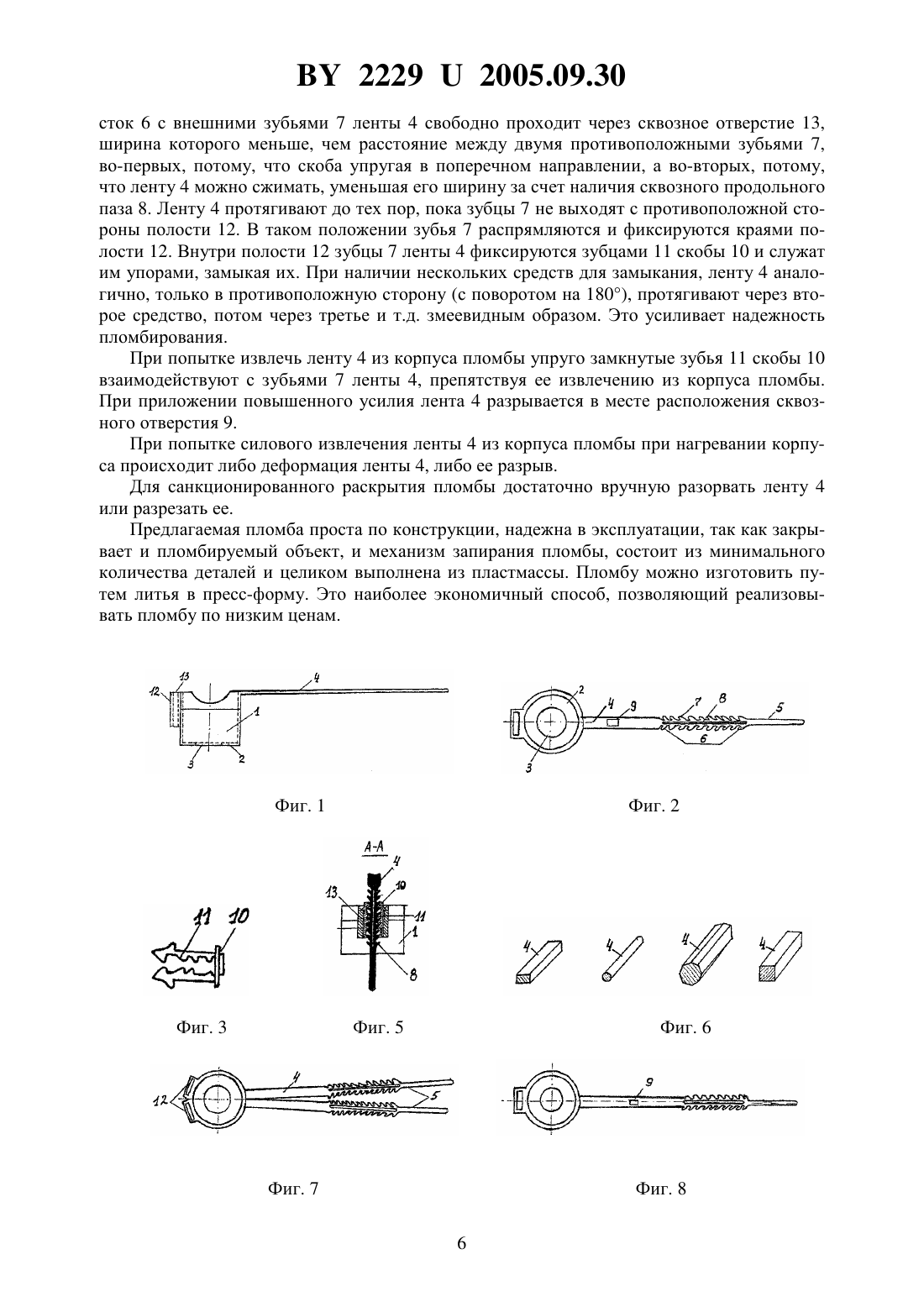

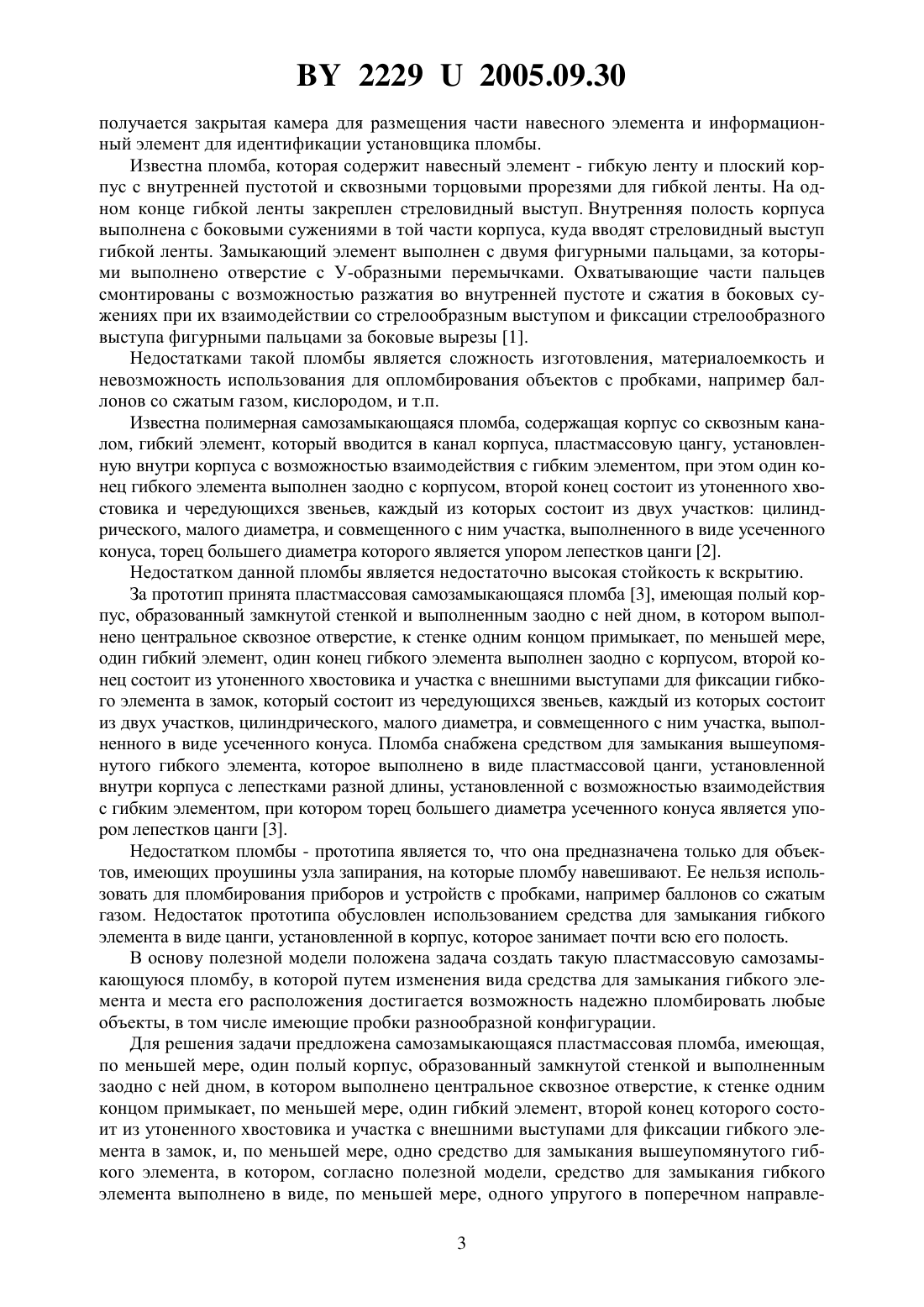

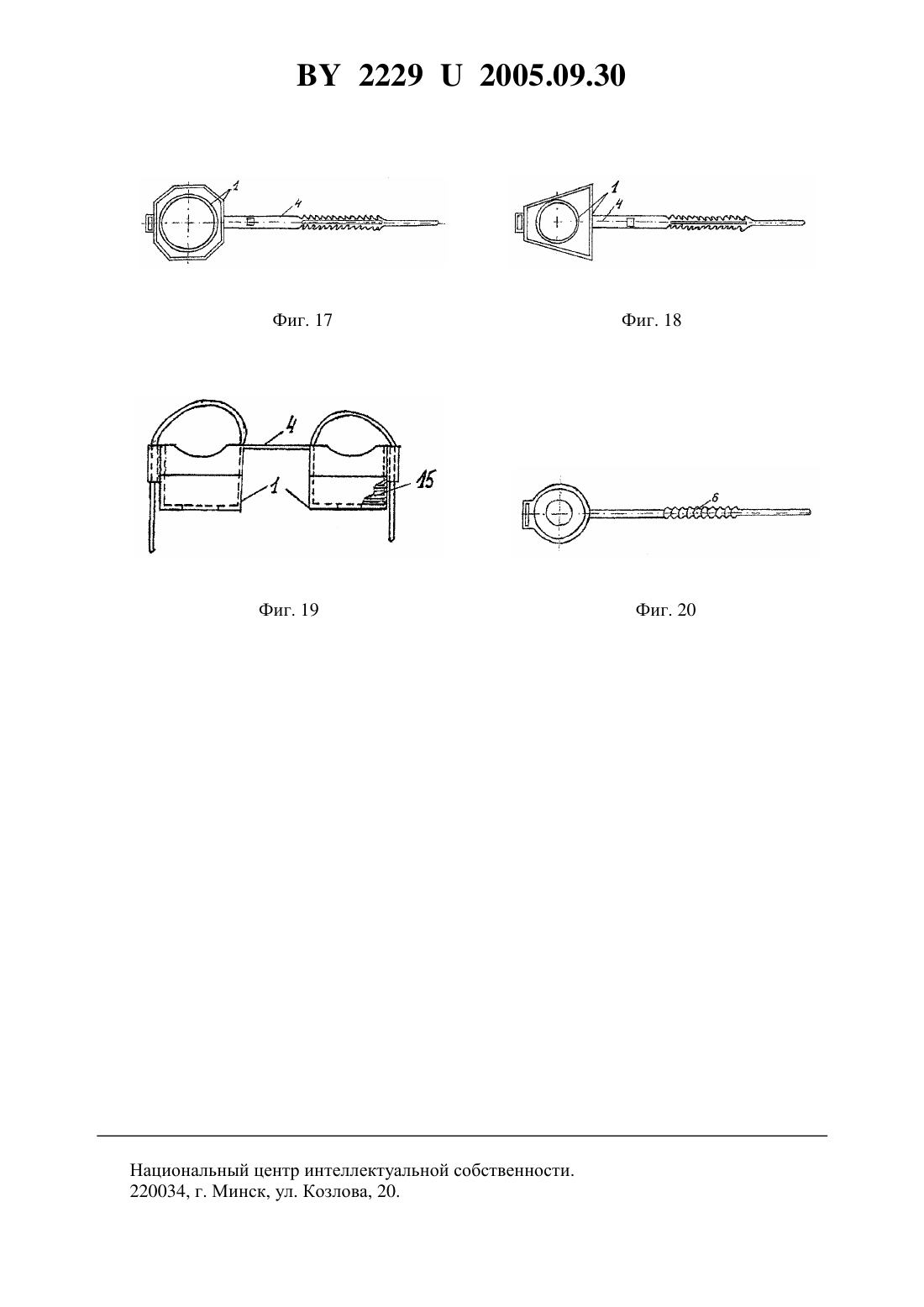

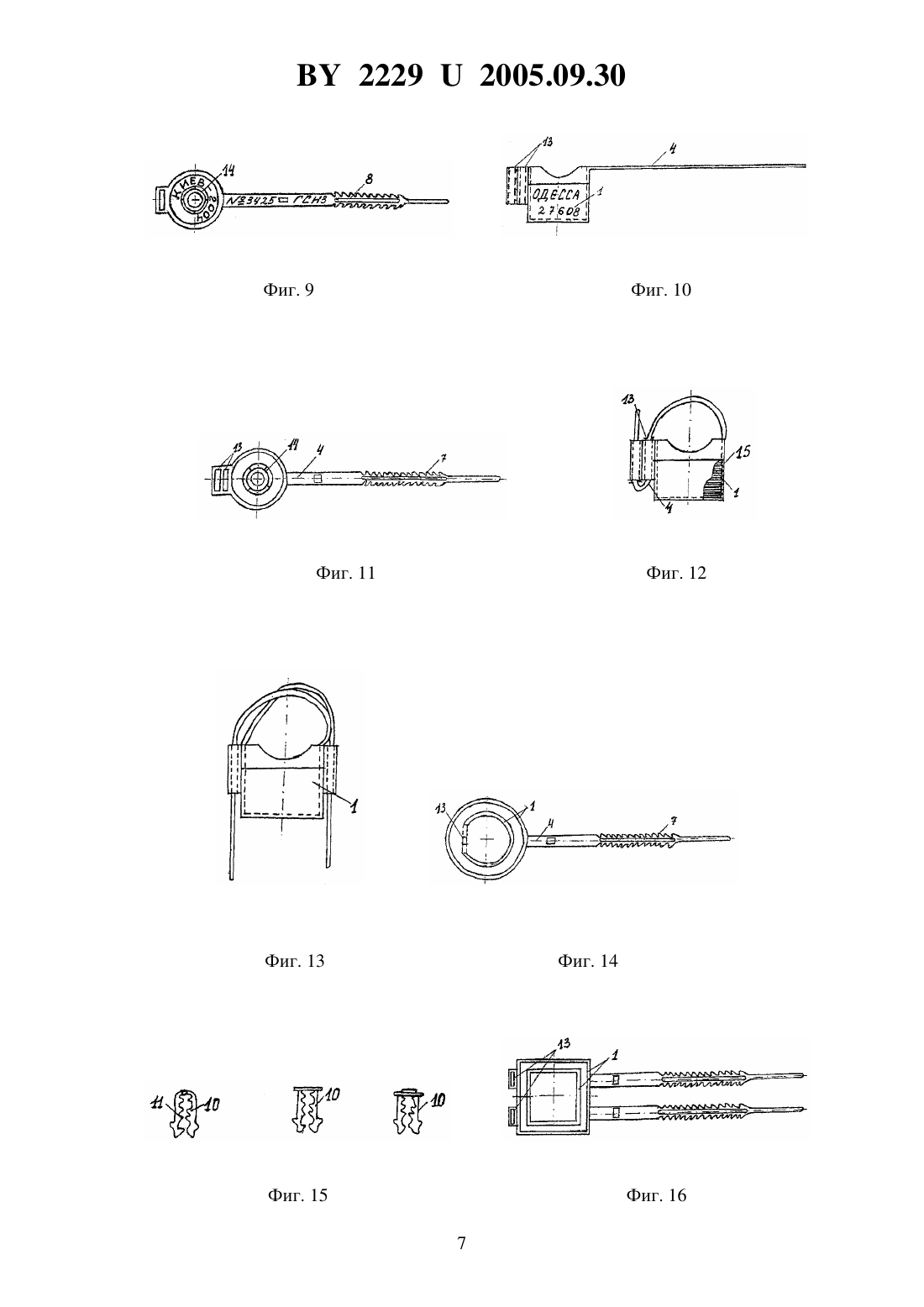

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное частное производственное предприятие ШЕФЕР ГАЗ(72) Авторы ШЕФЕРИС Робертас ШЕФЕРИТЕ Айра ШЕФЕРИС Дейвидас(73) Патентообладатель Иностранное частное производственное предприятие ШЕФЕР ГАЗ(57) 1. Самозамыкающаяся пластмассовая пломба, содержащая, по меньшей мере, один полый корпус, образованный замкнутой стенкой и выполненным заодно с ней дном, имеющим центральное сквозное отверстие, к стенке одним концом примыкает, по меньшей мере,один гибкий элемент, снабженный расположенным на нем участком с наружными выступами для фиксации его в замок, и, по меньшей мере, одно средство для замыкания гибкого вышеупомянутого элемента, отличающаяся тем, что средство для замыкания гибкого элемента выполнено в виде, по меньшей мере, одного упругого в поперечном направлении приспособления с внутренними выступами, соответствующими наружным выступам гибкого элемента и служащими им упорами в замкнутом состоянии пломбы, закрепленного непосредственно возле стенки или на ней внутри или снаружи корпуса, причем последний имеет форму и размеры, обеспечивающие полный обхват пломбируемого объекта. 2. Пломба по п. 1, отличающаяся тем, что она содержит несколько корпусов, соединенных между собой. 22292005.09.30 3. Пломба по п. 1 или п. 2, отличающаяся тем, что гибкий элемент выполнен в виде ленты или шнура заданного поперечного сечения. 4. Пломба по любому из пп. 1-3, отличающаяся тем, что средство для замыкания гибкого элемента выполнено в виде скобы или петли, или полосы с продольным разрезом. 5. Пломба по любому из пп. 1-4, отличающаяся тем, что стенка снабжена, по меньшей мере, одной внутренней и/или наружной полостью для размещения в ней средства для замыкания. 6. Пломба по любому из пп. 1-5, отличающаяся тем, что она содержит несколько гибких элементов и соответствующих им несколько средств для замыкания. 7. Пломба по п. 6, отличающаяся тем, что гибкие элементы и соответствующие им средства для замыкания расположены вдоль стенки корпуса или друг за другом. 8. Пломба по любому из пп. 1-5, отличающаяся тем, что она содержит один гибкий элемент и несколько средств для замыкания, расположенных вдоль стенки корпуса или друг за другом. 9. Пломба по любому из пп. 1-8, отличающаяся тем, что участок гибкого элемента для фиксации его в замок выполнен в виде двух или более взаимно пересекающихся соосных полос с зубьями, а средство для замыкания, соответственно, в виде двух или более взаимно пересекающихся соосных скоб или петель, или полос с продольным разрезом. 10. Пломба по любому из пп. 1-8, отличающаяся тем, что участок гибкого элемента для фиксации его в замок выполнен в виде зубьев или объемных звеньев, имеющих форму пирамид и/или конусов, и/или усеченных пирамид, и/или усеченных конусов. 11. Пломба по любому из пп. 1-10, отличающаяся тем, что гибкий элемент имеет сквозное отверстие, расположенное между участком для фиксации его в замок и местом прикрепления его к стенке корпуса. 12. Пломба по любому из пп. 1-11, отличающаяся тем, что гибкий элемент имеет сквозной продольный паз, расположенный на участке для фиксации его в замок. 13. Пломба по любому из пп. 1-12, отличающаяся тем, что она дополнительно снабжена, по меньшей мере, одной прокладкой и/или шайбой, размещенной внутри корпуса. 14. Пломба по любому из пп. 1-13, отличающаяся тем, что корпус и/или гибкий элемент имеют надписи информационного и/или рекламного характера. 15. Пломба по любому из пп. 1-14, отличающаяся тем, что внутренняя стенка корпуса снабжена резьбой. 16. Пломба по любому из пп. 1-15, отличающаяся тем, что она выполнена из полимерного материала, сохраняющего свои свойства в интервале температур от -25 до 40 С. 17. Пломба по п. 16, отличающаяся тем, что она выполнена из полиэтилена высокого или низкого давления.(56) 1. Патент РФ 2088448, П 6093/03,1993. 2. Патент РФ 2152499, П 7093/03, 2001. 3. Патент РФ 2183241, П 7093/03, 2002. Полезная модель относится к средствам, предотвращающим несанкционированное раскрытие объектов и сохранения целостности разнообразных приборов и устройств с пробками, например к пломбам, которые используют при опломбировании баллонов со сжатым газом, кислородом, и т.п. Традиционная конструкция пломбы содержит навесной элемент, как правило, в виде гибкой ленты, шнура или провода, корпус, в котором при составлении деталей пломбы 22292005.09.30 получается закрытая камера для размещения части навесного элемента и информационный элемент для идентификации установщика пломбы. Известна пломба, которая содержит навесный элемент - гибкую ленту и плоский корпус с внутренней пустотой и сквозными торцовыми прорезями для гибкой ленты. На одном конце гибкой ленты закреплен стреловидный выступ. Внутренняя полость корпуса выполнена с боковыми сужениями в той части корпуса, куда вводят стреловидный выступ гибкой ленты. Замыкающий элемент выполнен с двумя фигурными пальцами, за которыми выполнено отверстие с У-образными перемычками. Охватывающие части пальцев смонтированы с возможностью разжатия во внутренней пустоте и сжатия в боковых сужениях при их взаимодействии со стрелообразным выступом и фиксации стрелообразного выступа фигурными пальцами за боковые вырезы 1. Недостатками такой пломбы является сложность изготовления, материалоемкость и невозможность использования для опломбирования объектов с пробками, например баллонов со сжатым газом, кислородом, и т.п. Известна полимерная самозамыкающаяся пломба, содержащая корпус со сквозным каналом, гибкий элемент, который вводится в канал корпуса, пластмассовую цангу, установленную внутри корпуса с возможностью взаимодействия с гибким элементом, при этом один конец гибкого элемента выполнен заодно с корпусом, второй конец состоит из утоненного хвостовика и чередующихся звеньев, каждый из которых состоит из двух участков цилиндрического, малого диаметра, и совмещенного с ним участка, выполненного в виде усеченного конуса, торец большего диаметра которого является упором лепестков цанги 2. Недостатком данной пломбы является недостаточно высокая стойкость к вскрытию. За прототип принята пластмассовая самозамыкающаяся пломба 3, имеющая полый корпус, образованный замкнутой стенкой и выполненным заодно с ней дном, в котором выполнено центральное сквозное отверстие, к стенке одним концом примыкает, по меньшей мере,один гибкий элемент, один конец гибкого элемента выполнен заодно с корпусом, второй конец состоит из утоненного хвостовика и участка с внешними выступами для фиксации гибкого элемента в замок, который состоит из чередующихся звеньев, каждый из которых состоит из двух участков, цилиндрического, малого диаметра, и совмещенного с ним участка, выполненного в виде усеченного конуса. Пломба снабжена средством для замыкания вышеупомянутого гибкого элемента, которое выполнено в виде пластмассовой цанги, установленной внутри корпуса с лепестками разной длины, установленной с возможностью взаимодействия с гибким элементом, при котором торец большего диаметра усеченного конуса является упором лепестков цанги 3. Недостатком пломбы - прототипа является то, что она предназначена только для объектов, имеющих проушины узла запирания, на которые пломбу навешивают. Ее нельзя использовать для пломбирования приборов и устройств с пробками, например баллонов со сжатым газом. Недостаток прототипа обусловлен использованием средства для замыкания гибкого элемента в виде цанги, установленной в корпус, которое занимает почти всю его полость. В основу полезной модели положена задача создать такую пластмассовую самозамыкающуюся пломбу, в которой путем изменения вида средства для замыкания гибкого элемента и места его расположения достигается возможность надежно пломбировать любые объекты, в том числе имеющие пробки разнообразной конфигурации. Для решения задачи предложена самозамыкающаяся пластмассовая пломба, имеющая,по меньшей мере, один полый корпус, образованный замкнутой стенкой и выполненным заодно с ней дном, в котором выполнено центральное сквозное отверстие, к стенке одним концом примыкает, по меньшей мере, один гибкий элемент, второй конец которого состоит из утоненного хвостовика и участка с внешними выступами для фиксации гибкого элемента в замок, и, по меньшей мере, одно средство для замыкания вышеупомянутого гибкого элемента, в котором, согласно полезной модели, средство для замыкания гибкого элемента выполнено в виде, по меньшей мере, одного упругого в поперечном направле 3 22292005.09.30 нии приспособления с внутренними выступами, которые соответствуют внешним выступам гибкого элемента и служат им упорами в замкнутом состоянии пломбы, закрепленного непосредственно возле стенки или на ней внутри или снаружи корпуса, причем последний имеет форму и размеры, обеспечивающие полный обхват пломбируемого объекта. Предложенная пломба решает две задачи одновременно перекрывает пломбируемый объект и механизм запирания пломбы, значительно повышая надежность пломбирования и степень защиты от несанкционированного раскрытия пломбы. Для приспособлений, которые содержат несколько пломбируемых объектов, объединенных в систему и расположенных близко один от другого, используют пломбу, содержащую несколько корпусов, соединенных между собой. Корпусы могут иметь любую геометрическую форму, в зависимости от пломбируемого объекта. Гибкий элемент может быть выполнен в виде ленты или шнура заданного поперечного сечения. Простейший вариант изготовления гибкого элемента в виде ленты с зубьями на ее противоположных сторонах. Средство для замыкания гибкого элемента может быть выполнено в виде скобы или петли, или полосы с продольным разрезом. Наиболее удобным из этих вариантов является скоба с внутренними зубьями. Для удобства крепления и затруднения доступа к средству для замыкания гибкого элемента он размещается во внутренней или внешней полости стенки корпуса. Для повышения надежности пломбирования пломба содержит несколько гибких элементов и соответствующих им несколько средств для замыкания, которые могут быть расположены вдоль стенки корпуса или друг на друге. Повышение надежности обеспечивается и таким вариантом выполнения, по которому корпус имеет один гибкий элемент и несколько средств для замыкания, расположенных вдоль стенки корпуса или друг на друге. Гибкий элемент в этом случае пропускают последовательно через каждое из средств для замыкания, в преобладающем варианте изменяя направление (зигзагообразно). Участок гибкого элемента для фиксации его в замок может быть выполнен в виде двух или более взаимно перекрещенных соосных полос с внешними выступами, объемных звеньев, имеющих форму пирамид и/или конусов, и/или усеченных пирамид, и/или усеченных конусов, а средство для замыкания - в виде двух или больше взаимно перекрещенных соосных скоб или петель, или полос с продольным разрезом. Для затруднения несанкционированного раскрытия пломбы гибкий элемент снабжен сквозным отверстием, расположенным между участком для фиксации его в замок и местом прикрепления его к стенке корпуса. Если потянуть за гибкий элемент, он в этом месте легко разорвется, и в этом случае открыть пломбу будет невозможно. Повышение упругости гибкого элемента для облегчения втягивания его в средство для замыкания может быть достигнуто за счет сквозного продольного паза, сделанного на гибком элементе, на участке для фиксации его в замок. Пломба дополнительно может быть оснащена прокладкой или шайбой для дальнейшего использования газового баллона, размещенной внутри корпуса так, чтобы ее было видно сквозь отверстие дна. Корпус или гибкий элемент пломбы могут иметь надписи информационного и/или рекламного характера. При необходимости стенка корпуса из середины имеет резьбу. Наиболее практическим и дешевым является изготовление пломбы из полиэтилена высокого или низкого давления, которые сохраняют свои свойства в интервале температур от -25 к 40 С. Перечисленными вариантами выполнения пломбы возможности разновидностей выполнения не исчерпываются, а только иллюстрируются. Изобретение иллюстрируется чертежами. 4 22292005.09.30 На фиг. 1 изображен общий вид пломбы сбоку. На фиг. 2 - вид снизу фигуры 1. На фиг. 3 изображено средство для замыкания гибкого элемента, выполненное в виде скобы. На фиг. 4 показана пломба в замкнутом состоянии, вид сбоку. На фиг. 5 изображено сечение - фигуры 4. На фиг. 6 показаны варианты выполнения гибкого элемента в виде шнуров круглого,прямоугольного, квадратного и многоугольного сечения. На фиг. 7 изображен вариант выполнения пломбы с двумя гибкими элементами и соответствующими им двумя средствами для замыкания, расположенными в наружных полостях вдоль стенки корпуса. На фиг. 8 изображена пломба со сквозным пазом и отверстием, расположенными на гибком элементе. На фиг. 9 показана пломба с надписями на корпусе. На фиг. 10 изображена пломба с одним гибким элементом и двумя средствами для замыкания, расположенными в наружных полостях, расположенных друг на друге. На фиг. 11 представлен вид снизу фигуры 10. На фиг. 12 показана пломба с одним гибким элементом и двумя средствами для замыкания в замкнутом состоянии и резьбой на внутренней поверхности стенки, вид сбоку. На фиг. 13 - пломба с двумя гибкими элементами и двумя средствами для замыкания в замкнутом состоянии, вид сбоку. На фиг. 14 изображена пломба со средством для замыкания, расположенным во внутренней полости, вид снизу. На фиг. 15 показаны варианты выполнения средств для замыкания. На фиг. 16, 17, 18 - пломбы с разной конфигурацией корпуса под разные объекты для пломбирования. На фиг. 19 изображена пломба с двумя корпусами, один из которых имеет резьбу на внутренней поверхности стенки, вид сбоку. На фиг. 20 изображен вариант выполнения пломбы, в котором участок гибкого элемента для фиксации его в замок выполнен в виде объемных звеньев, имеющих форму усеченных пирамид. Для иллюстрации конкретного примера выполнения пломбы выбран такой ее вариант,в котором гибкий элемент выполнен в виде ленты, участок гибкого элемента для фиксации его в замок - в виде зубьев на сторонах ленты, и на ней выполненный сквозной продольный паз, а средство для замыкания - в виде скобы с внутренними зубьями, расположенной в полости, находящейся снаружи стенки корпуса. Пластмассовая пломба состоит из полого корпуса, образованного замкнутой стенкой 1 и выполненным заодно с ней дном 2, снабженным центральным сквозным отверстием 3. К стенке 1 одним концом примыкает гибкий элемент в виде ленты 4, второй конец которой состоит из утоненного хвостовика 5 и участка 6 с внешними зубьями 7 для фиксации ленты 4 в замок, на котором выполнен сквозной продольный паз 8, а также сквозное отверстие 9, расположенное между участком 6 и местом прикрепления ленты к стенке 1 корпуса. Средство для замыкания ленты 4 выполнено в виде скобы 10 с внутренними зубьями 11, соответствующими внешним зубьям 7 ленты 4, и служащими им упорами в замкнутом состоянии пломбы, и расположенными в полости 12, расположенной снаружи стенки 1 корпуса, имеющей сквозное отверстие 13. Пломбирование и замыкание предложенной пломбы осуществляется следующим образом. Корпус надевают на объект пломбирования. Утоненный хвостик 5 ленты 4 вводят в полость 12 через ее сквозное отверстие 13 и протягивают через скобу 10 так, чтобы зубья 7 ленты 4 расположились между соответствующими зубьями 11 скобы 10. При этом уча 5 22292005.09.30 сток 6 с внешними зубьями 7 ленты 4 свободно проходит через сквозное отверстие 13,ширина которого меньше, чем расстояние между двумя противоположными зубьями 7,во-первых, потому, что скоба упругая в поперечном направлении, а во-вторых, потому,что ленту 4 можно сжимать, уменьшая его ширину за счет наличия сквозного продольного паза 8. Ленту 4 протягивают до тех пор, пока зубцы 7 не выходят с противоположной стороны полости 12. В таком положении зубья 7 распрямляются и фиксируются краями полости 12. Внутри полости 12 зубцы 7 ленты 4 фиксируются зубцами 11 скобы 10 и служат им упорами, замыкая их. При наличии нескольких средств для замыкания, ленту 4 аналогично, только в противоположную сторону (с поворотом на 180), протягивают через второе средство, потом через третье и т.д. змеевидным образом. Это усиливает надежность пломбирования. При попытке извлечь ленту 4 из корпуса пломбы упруго замкнутые зубья 11 скобы 10 взаимодействуют с зубьями 7 ленты 4, препятствуя ее извлечению из корпуса пломбы. При приложении повышенного усилия лента 4 разрывается в месте расположения сквозного отверстия 9. При попытке силового извлечения ленты 4 из корпуса пломбы при нагревании корпуса происходит либо деформация ленты 4, либо ее разрыв. Для санкционированного раскрытия пломбы достаточно вручную разорвать ленту 4 или разрезать ее. Предлагаемая пломба проста по конструкции, надежна в эксплуатации, так как закрывает и пломбируемый объект, и механизм запирания пломбы, состоит из минимального количества деталей и целиком выполнена из пластмассы. Пломбу можно изготовить путем литья в пресс-форму. Это наиболее экономичный способ, позволяющий реализовывать пломбу по низким ценам. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
