Аппарат внешней фиксации длинных трубчатых костей

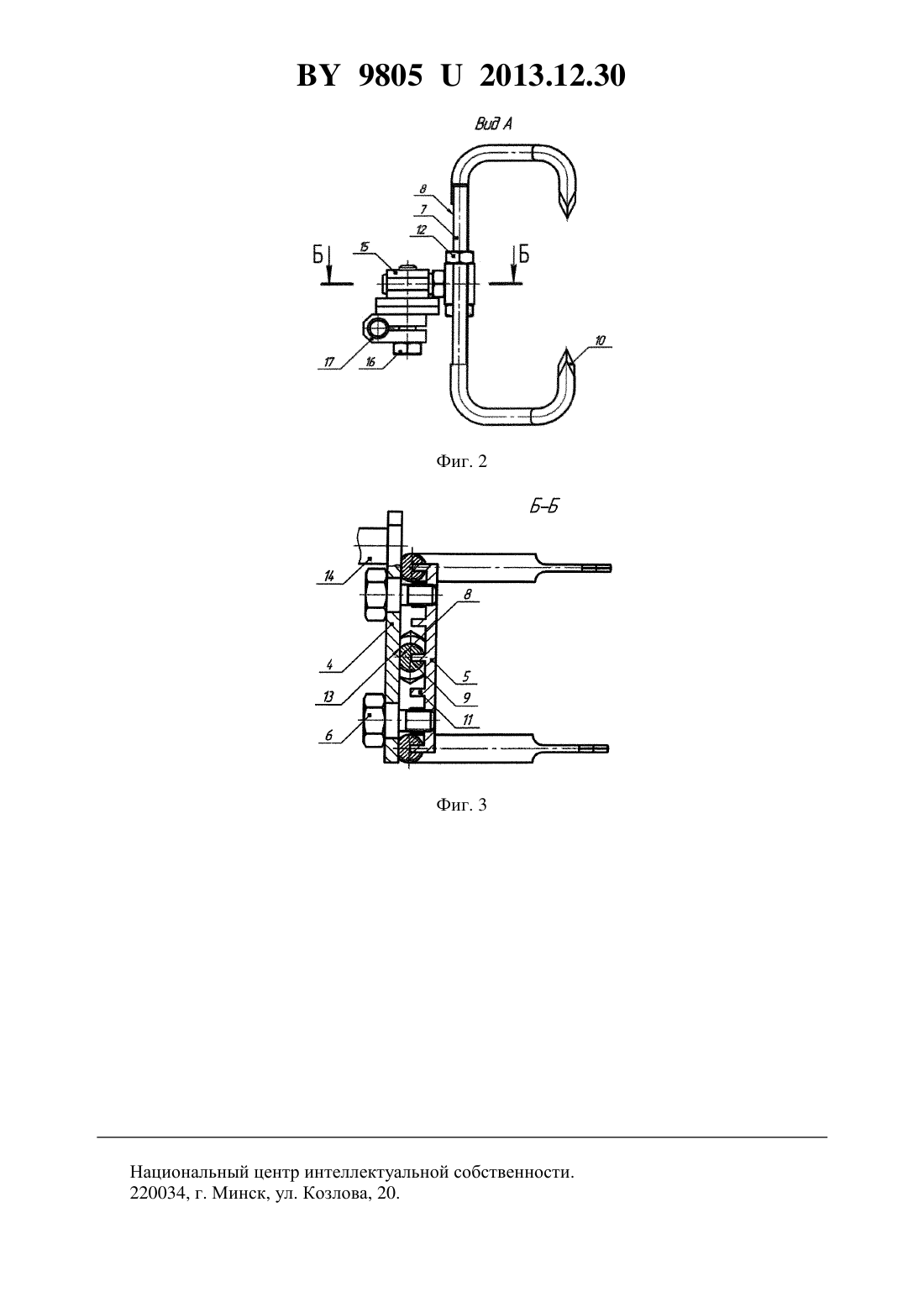

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ВНЕШНЕЙ ФИКСАЦИИ ДЛИННЫХ ТРУБЧАТЫХ КОСТЕЙ(71) Заявитель Республиканское инновационное унитарное предприятие Научно-технологический парк БНТУ Политехник(72) Авторы Кезля Олег Петрович Волошенюк Александр Николаевич Гивойно Людмила Ватславовна Алексеев Юрий Геннадьевич Кособуцкий Александр Антонович Нисс Владимир Семенович(73) Патентообладатель Республиканское инновационное унитарное предприятие Научно-технологический парк БНТУ Политехник(57) Аппарат внешней фиксации длинных трубчатых костей, содержащий резьбовые стержни, устанавливаемые на регулируемых схватах-фиксаторах, расположенных на штанге,отличающийся тем, что каждый из схватов-фиксаторов выполнен в виде стянутых болтами двух пластин, между которыми расположены резьбовые стержни, каждый из которых 98052013.12.30 выполнен в виде угловой скобы, на резьбовом конце которой с внешней стороны выполнена плоскость, а на внутренней, оппозитно плоскости, - паз, второй конец скобы изогнут под прямым углом и снабжен заостренным крюком, при этом на рабочей поверхности нижней пластины выполнены выступы, каждый из которых входит в паз резьбового конца скобы,а рабочая поверхность верхней пластины контактирует с плоскостью скобы, кроме того,верхняя пластина снабжена цилиндрическим хвостовиком, размещенным в резьбовом хомуте, который с помощью болта соединен со сквозным хомутом, установленным на штанге.(56) 1. Патентна полезную модель 2953, МПК 61 5/01, 2004. 2. Патентна полезную модель 8683, МПК 61 5/01, 2012 (прототип). Полезная модель относится к области медицинской техники и может быть использована для экстренной внешней фиксации трубчатых костей конечностей человека при авариях и травмах в очаге катастроф, а также для оптимизации процесса лечения больных с травмами, укорочениями и деформациями. Известен аппарат внешней фиксации длинных трубчатых костей 1 на основе конических резьбовых стержней с самонарезающей заточкой, устанавливаемых на регулируемых схватах-фиксаторах, содержащий средства для компрессионно-дистракционного остеосинтеза, при этом каждый из схватов-фиксаторов, оснащенный резьбовыми стержнями, выполнен в виде хомута прямоугольной формы с отверстиями, в которых установлены сухари полусферической формы, внутренними поверхностями охватывающие цилиндрическую штангу и имеющие возможность вращения вокруг штанги и продольного перемещения по ней. Однако известный аппарат отличается усложненной конструкцией, исключающей возможность предварительного монтажа стержней на отломках с последующей установкой конструкции, что ограничивает технологические возможности использования аппарата и увеличивает время его установки. Известен аппарат внешней фиксации длинных трубчатых костей 2 (прототип) на основе конических резьбовых стержней с самонарезающей заточкой, устанавливаемых на регулируемых схватах-фиксаторах, содержащий средство для компрессионно-дистракционного остеосинтеза, при этом каждый из фиксаторов выполнен в виде хомута прямоугольной формы с проушинами, сквозь которые пропущен болт со сферической головкой,взаимодействующей с цилиндрической поверхностью колодки схвата-фиксатора, которая двумя плоскостями сопряжена с накладкой схвата-фиксатора. В сферической головке могут быть выполнены отверстие и прямоугольная полость, в которой установлена серьга с отверстием, соосным отверстию в сферической головке болта, оснащенная резьбовым хвостовиком с гайкой. Недостатком прототипа является то, что возможность его использования в экстренных случаях ограничена, так как установка цилиндрических резьбовых стержней занимает довольно много времени и требует дополнительного инструмента. Задача, решаемая полезной моделью, заключается в упрощении конструкции и обеспечении возможности оперативного использования аппарата в экстренных ситуациях. Поставленная задача решается тем, что в аппарате внешней фиксации длинных трубчатых костей, содержащем резьбовые стержни, устанавливаемые на регулируемых схватах-фиксаторах, расположенных на штанге, каждый из схватов-фиксаторов выполнен в виде стянутых болтами двух пластин, между которыми расположены резьбовые стержни,каждый из которых выполнен в виде угловой скобы, на резьбовом конце которой с внешней стороны выполнена плоскость, а на внутренней, оппозитно плоскости, - паз, второй конец скобы изогнут под прямым углом и снабжен заостренным крюком, при этом на ра 2 98052013.12.30 бочей поверхности нижней пластины выполнены выступы, каждый из которых входит в паз резьбового конца скобы, а рабочая поверхность верхней пластины контактирует с плоскостью скобы, кроме того, верхняя пластина снабжена цилиндрическим хвостовиком,размещенным в резьбовом хомуте, который с помощью болта соединен со сквозным хомутом, установленным на штанге. Сущность полезной модели поясняется фигурами, где на фиг. 1 приведен общий вид аппарата, на фиг. 2 - вид сверху, на фиг. 3 - разрез по Б-Б. Аппарат внешней фиксации длинных трубчатых костей содержит резьбовые стержни 1,устанавливаемые на регулируемых схватах-фиксаторах 2, расположенных на штанге 3. Схват-фиксатор 2 выполнен в виде двух пластин 4, 5, стянутых винтами 6. Между пластинами 4 и 5 расположены резьбовые стержни 1, выполненные в виде угловой скобы, на резьбовом конце 7 которой с внешней стороны выполнена плоскость 8, а на внутренней,оппозитно плоскости 8, - паз 9, второй конец скобы изогнут под прямым углом и снабжен заостренным крюком 10. При этом на рабочей поверхности нижней пластины 5 выполнены прямоугольные выступы 11, каждый из которых входит в паз 9, выполненный на нижней стороне резьбового конца 7 скобы. На резьбовые концы 7 скоб навинчены гайки 12. Рабочая поверхность 13 верхней пластины 4 контактирует с плоскостью 8 на резьбовых стержнях 1,кроме того, верхняя пластина 4 снабжена цилиндрическим хвостовиком 14, который размещен в резьбовом хомуте 15. Резьбовой хомут 15 с помощью болта 16 соединен со сквозным хомутом 17, установленным на штанге 3. Аппарат используется следующим образом. После обработки операционного поля производится сборка стерильных схватов-фиксаторов 2 аппарата. Для этого на резьбовую часть стержней 1 накручиваются гайки 12. По три стержня 1 устанавливаются между пластинами 4 и 5 в максимально раздвинутом положении, затем пластины 4 и 5 стягиваются винтами 6. Схваты-фиксаторы 2 примеряются дистально и проксимально на сегментах конечности. По предполагаемым местам проникновения заостренных крюков 10 стержней 1 производятся разрезы кожи длиной 0,5-1,0 см. При сдвигании стержней 1 и навинчивании гаек 12 схваты-фиксаторы 2 закрепляются на сегментах конечности по мере того, как заостренные крюки 10 вводятся в разрезы кожи и продвигаются до контакта с кортикальным слоем сегментов конечности. После этого закрыто производится вправление перелома. Затем подводится штанга 3 и установленными на ней резьбовыми хомутами 15 надевается на цилиндрические хвостовики 14 схватов-фиксаторов 2. После установки всех элементов аппарата и корректировки расположения сегментов конечности при помощи болтов 16 и гаек 12 производится фиксация всех частей аппарата в заданном положении. Затем производятся проверка стабильности аппарата и контрольная затяжка гаек 12, винтов 6 и болтов 16. Таким образом, конструкция заявляемого аппарата внешней фиксации длинных трубчатых костей по сравнению с прототипом более проста, что обеспечивает возможность оперативного использования аппарата в экстренных ситуациях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
