Бандаж рабочих лопаток колеса паровой турбины

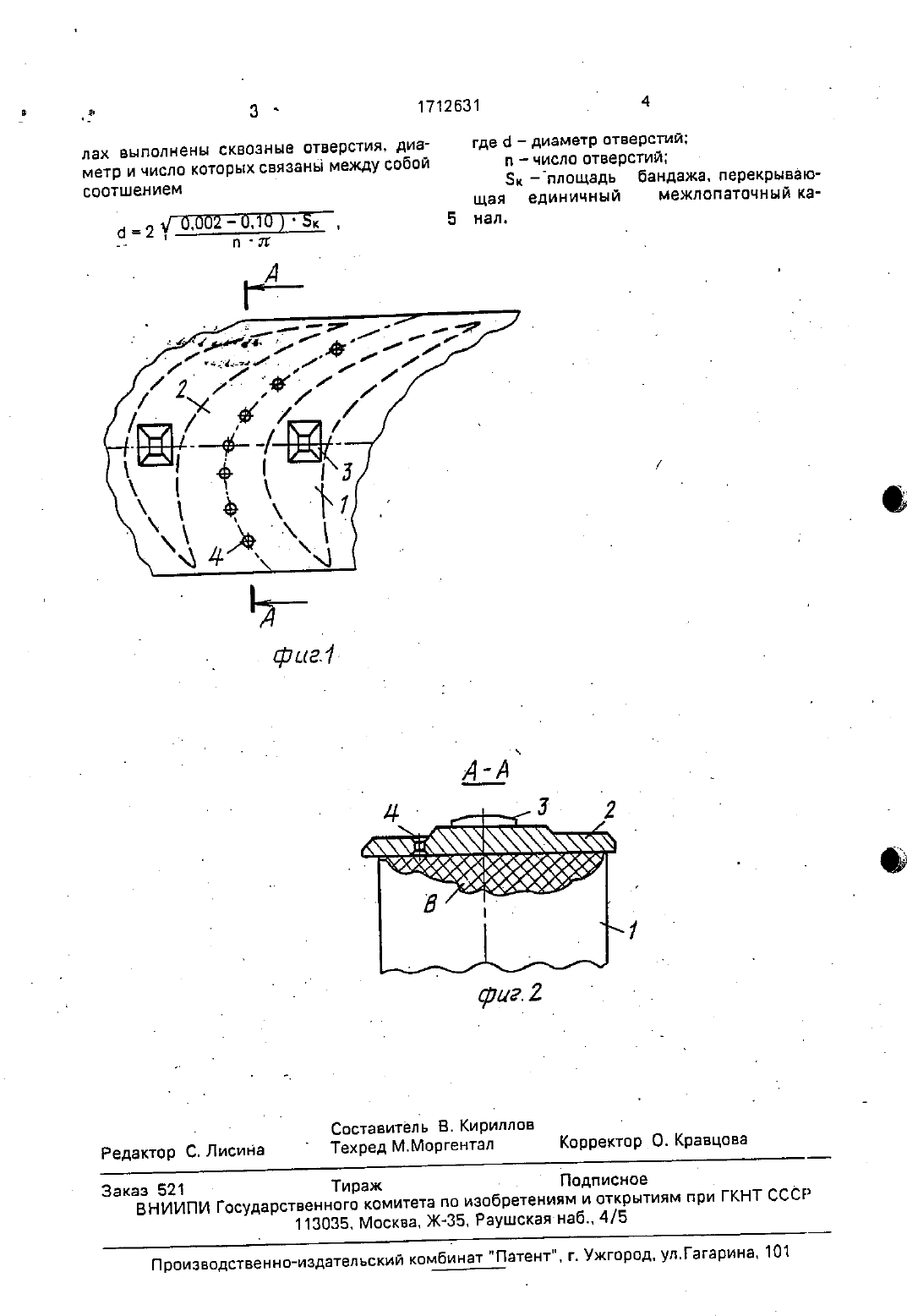

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР(54) вднддэк Рдвоних ЛОПАТОК КОЛЕСА ПАРОВОЙ турвиньк . -Изобретение относится к турбостроению и может быть использовано при проектировании и модернизации ленточных бандажей рабочих лопаток паровых турбин.Цель изобретения - повышение эксплу атационных характеристик путем самоуда-На фиг. 1 представлен фрагмент развертки бандажа на фиг. 2 разрез А-А на фиг. 1.Бандаж содержит рабочие лопатки 1,бандажную ленту 2, закрепленную на рабочих лопатках 1 с помощью расклепанных шипов 3 В бандажной ленте 2 вдоль средних линий тока рабочей среды в межлопаточных каналах выполнены сквозныеотверстия 4.число и диаметр которых связа ны между собой соотношением ач 1 п дЭк - площадь бандажа. перекрывающая единичный межлопаточньъй канал. ИУстройство работает следующим образом.(57) Изобретение относится к турбостроению и может быть использовано при проектировании и модернизации ленточных бандажей рабочих лопаток паровых турбин. Цель изобретения - повышение экономичности ступеней паровых турбин. Бандаж содержит бандажную ленту, в которой вдоль средних линий тока рабочей среды в межпоПЭТОЧНЫККЭИЭДЭХ ВЫПОЛНЕНЫ СКВОЗНЫВ ОТ верстия. способствующие за счет образования струй рабочего тела удалению подбандажных отложений. 2 ил.При работе турбины под бандажной лентой 2 происходит отложение окислов металлов. солей и пр. (см. пр. В. фиг. 2). При наличии в бандажной ленте 2 отверстий 4 при градиенте давления рабочей среды. направленном из надбандажного пространства в подбандажное. в отверстиях 4 происходит образование струй рабочей среды. препятствующих образованию подбандажныхотложений. .Снижение количества подбандажных отложений улучшает аэродинамические ха рактеристики обтекания профилей рабочихлопаток в подбандажной зоне. что повышает эксплуатационные показатели бандажа и экономичность работы ступеней паровых турбин.Бандаж рабочих лопаток колеса паровой турбины. содержащий стальную ленту с отверстиями под шипы рабочих лопаток.повышения эксплуатационных характеристик путем самоудаления подбандажных от ложений. в нем между отверстиями под шипы рабочих лопаток по средней линии тока рабочей среды в межлопаточныккаг-щ5 площадь бандажа. перекрывающая единичный межлопаточный ка 5 нал.лах выполнены сквозные отверстия. диаметр и число которых связаны между собой- Составитель В. Кириллов Редактор С. Лисина Техред Мморгвнтал Корректор О. Кравцова Заказ 521 Тираж Подписное л ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушскаятнад. 4/5
