Солерастворитель

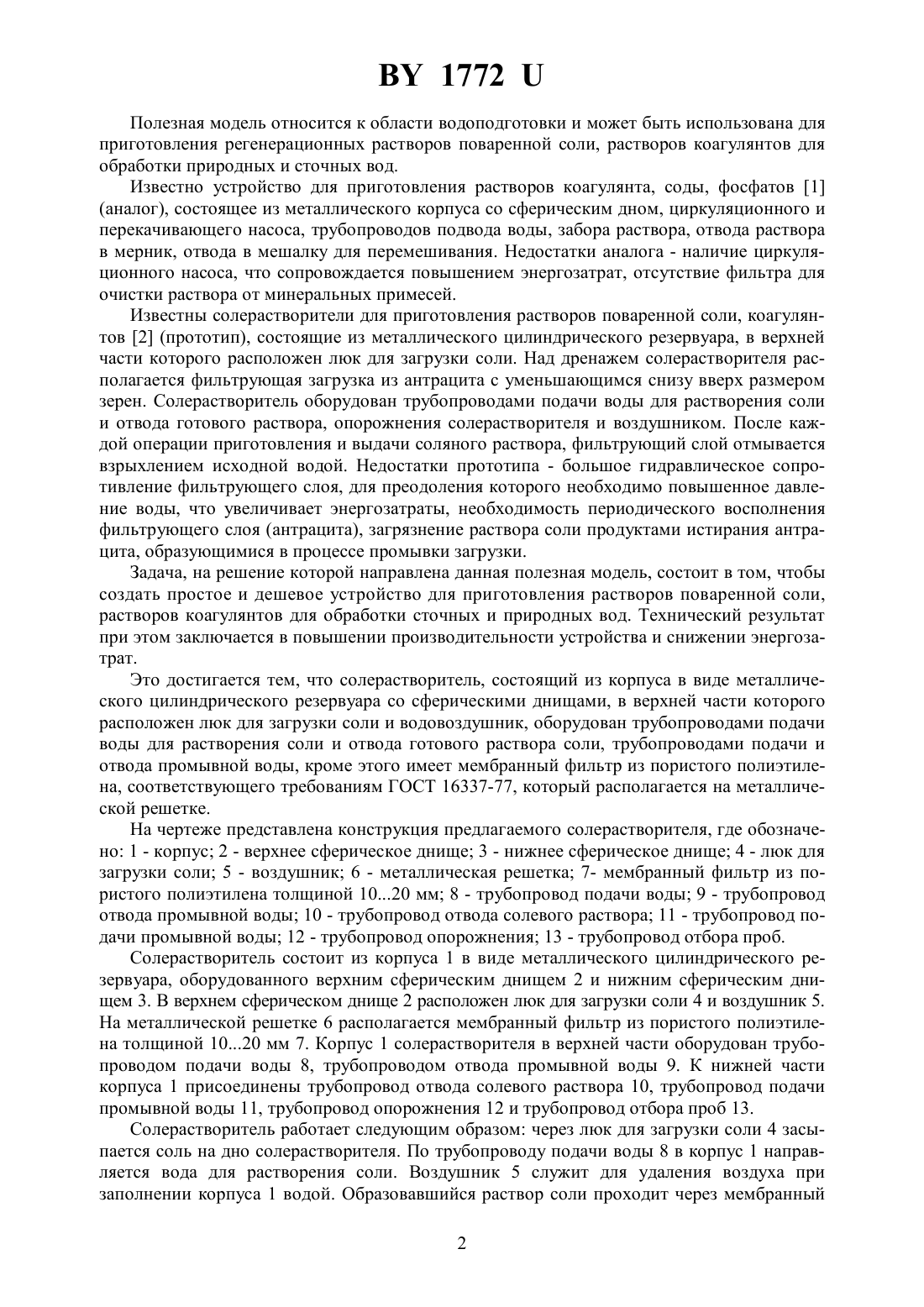

(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Житенев Борис Николаевич Шеина Людмила Евгеньевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Солерастворитель, состоящий из корпуса в виде металлического цилиндрического резервуара со сферическими днищами, в верхней части которого расположен люк для загрузки соли и водовоздушник, оборудован трубопроводами подачи воды для растворения соли и отвода готового раствора соли, трубопроводами подачи и отвода промывной воды,отличающийся тем, что имеет мембранный фильтр из пористого полиэтилена, соответствующего требованиям ГОСТ 16337-77, который располагается на металлической решетке.(56) 1. Москвитин А.С., Москвитин Б.А., Мирончик Г.М., Шапиро Р.Г. Оборудование водопроводно-канализационных сооружений Справочник монтажника / Под ред. А.С. Москвитина. - . Стройиздат, 1979. - С. 430 (аналог). 2. Кострикин Ю.М. и др. Водоподготовка и водный режим энергообъектов низкого и среднего давления Справочник - . Энергоатомиздат, 1990. - С. 254 (прототип). 1772 Полезная модель относится к области водоподготовки и может быть использована для приготовления регенерационных растворов поваренной соли, растворов коагулянтов для обработки природных и сточных вод. Известно устройство для приготовления растворов коагулянта, соды, фосфатов 1(аналог), состоящее из металлического корпуса со сферическим дном, циркуляционного и перекачивающего насоса, трубопроводов подвода воды, забора раствора, отвода раствора в мерник, отвода в мешалку для перемешивания. Недостатки аналога - наличие циркуляционного насоса, что сопровождается повышением энергозатрат, отсутствие фильтра для очистки раствора от минеральных примесей. Известны солерастворители для приготовления растворов поваренной соли, коагулянтов 2 (прототип), состоящие из металлического цилиндрического резервуара, в верхней части которого расположен люк для загрузки соли. Над дренажем солерастворителя располагается фильтрующая загрузка из антрацита с уменьшающимся снизу вверх размером зерен. Солерастворитель оборудован трубопроводами подачи воды для растворения соли и отвода готового раствора, опорожнения солерастворителя и воздушником. После каждой операции приготовления и выдачи соляного раствора, фильтрующий слой отмывается взрыхлением исходной водой. Недостатки прототипа - большое гидравлическое сопротивление фильтрующего слоя, для преодоления которого необходимо повышенное давление воды, что увеличивает энергозатраты, необходимость периодического восполнения фильтрующего слоя (антрацита), загрязнение раствора соли продуктами истирания антрацита, образующимися в процессе промывки загрузки. Задача, на решение которой направлена данная полезная модель, состоит в том, чтобы создать простое и дешевое устройство для приготовления растворов поваренной соли,растворов коагулянтов для обработки сточных и природных вод. Технический результат при этом заключается в повышении производительности устройства и снижении энергозатрат. Это достигается тем, что солерастворитель, состоящий из корпуса в виде металлического цилиндрического резервуара со сферическими днищами, в верхней части которого расположен люк для загрузки соли и водовоздушник, оборудован трубопроводами подачи воды для растворения соли и отвода готового раствора соли, трубопроводами подачи и отвода промывной воды, кроме этого имеет мембранный фильтр из пористого полиэтилена, соответствующего требованиям ГОСТ 16337-77, который располагается на металлической решетке. На чертеже представлена конструкция предлагаемого солерастворителя, где обозначено 1 - корпус 2 - верхнее сферическое днище 3 - нижнее сферическое днище 4 - люк для загрузки соли 5 - воздушник 6 - металлическая решетка 7- мембранный фильтр из пористого полиэтилена толщиной 1020 мм 8 - трубопровод подачи воды 9 - трубопровод отвода промывной воды 10 - трубопровод отвода солевого раствора 11 - трубопровод подачи промывной воды 12 - трубопровод опорожнения 13 - трубопровод отбора проб. Солерастворитель состоит из корпуса 1 в виде металлического цилиндрического резервуара, оборудованного верхним сферическим днищем 2 и нижним сферическим днищем 3. В верхнем сферическом днище 2 расположен люк для загрузки соли 4 и воздушник 5. На металлической решетке 6 располагается мембранный фильтр из пористого полиэтилена толщиной 1020 мм 7. Корпус 1 солерастворителя в верхней части оборудован трубопроводом подачи воды 8, трубопроводом отвода промывной воды 9. К нижней части корпуса 1 присоединены трубопровод отвода солевого раствора 10, трубопровод подачи промывной воды 11, трубопровод опорожнения 12 и трубопровод отбора проб 13. Солерастворитель работает следующим образом через люк для загрузки соли 4 засыпается соль на дно солерастворителя. По трубопроводу подачи воды 8 в корпус 1 направляется вода для растворения соли. Воздушник 5 служит для удаления воздуха при заполнении корпуса 1 водой. Образовавшийся раствор соли проходит через мембранный 2 1772 фильтр из пористого полиэтилена толщиной 1020 мм 7, расположенный на металлической решетке 6, и по трубопроводу отвода солевого раствора 10 направляется для использования. После каждой операции приготовления и выдачи соляного раствора,осуществляется промывка мембранного фильтра из пористого полиэтилена 7 обратным током воды по трубопроводу подачи промывной воды 11. По трубопроводу отвода промывной воды 9 вода направляется в канализацию. Для полного опорожнения корпуса 1 солерастворителя служит трубопровод опорожнения 12, для отбора проб предназначен трубопровод отбора проб 13. Эффективность данного устройства состоит в создании дешевого и простого солерастворителя, при помощи которого возможно уменьшение гидравлического сопротивления при использовании мембранного фильтра из пористого полиэтилена, отсутствие вторичных загрязнений солевого раствора продуктами истирания фильтрующего слоя, высокая технологичность монтажа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
