Установка для пропитки древесных заготовок

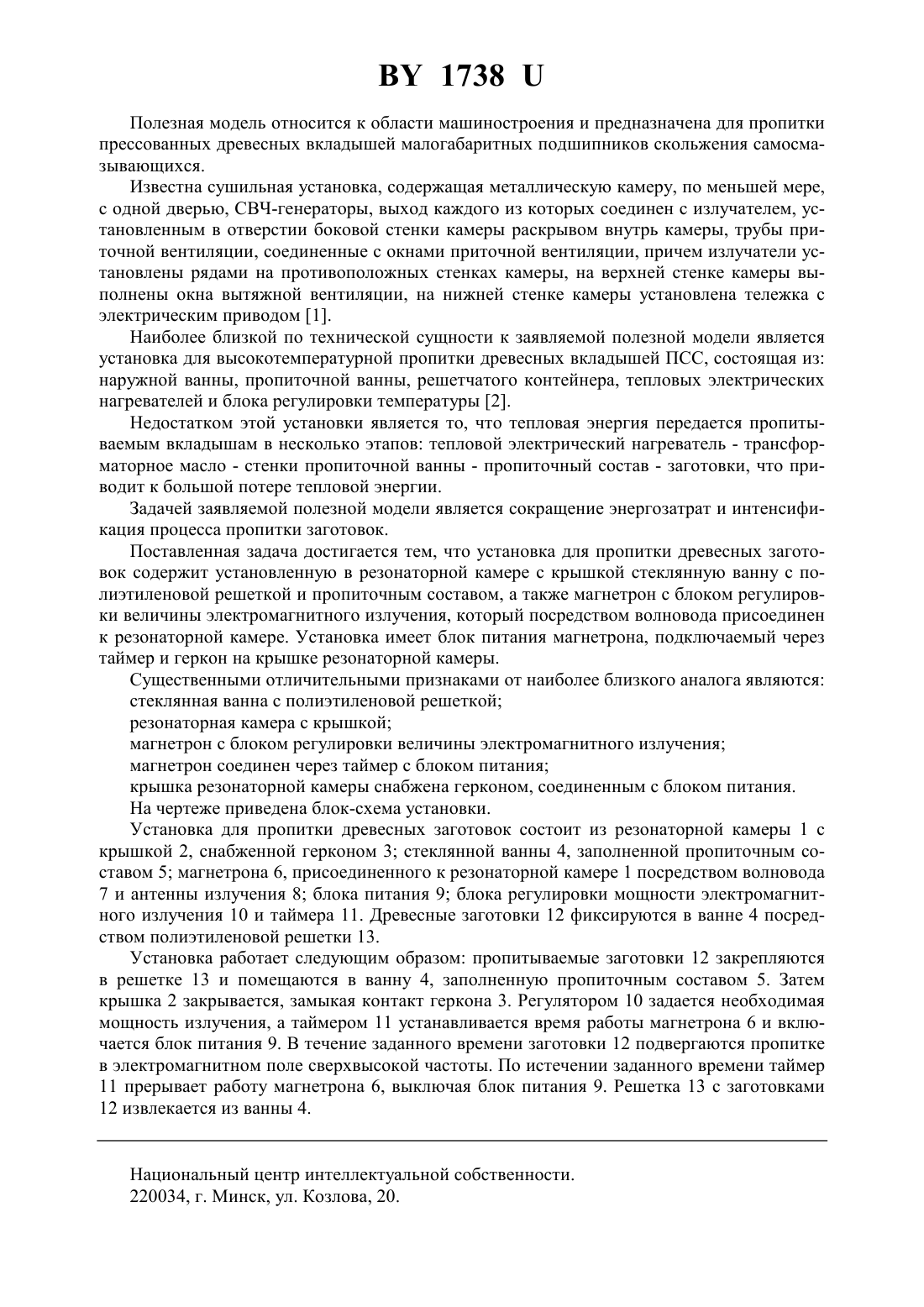

(51)27 3/00,16 33/18 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПРОПИТКИ ДРЕВЕСНЫХ ЗАГОТОВОК(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Врублевская Валентина Ивановна Невзорова Алла Брониславовна Матусевич Вячеслав Олегович Врублевский Владислав Брониславович(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) 1. Установка для пропитки древесных заготовок, содержащая ванну, заполненную пропиточным составом, источник излучения, блок питания, отличающаяся тем, что пропиточная стеклянная ванна имеет полиэтиленовую решетку и установлена в резонаторной камере и последняя имеет крышку. 2. Установка по п. 1, отличающаяся тем, что источник излучения выполнен в виде магнетрона с блоком регулировки величины электромагнитного излучения, который соединен волноводом с резонаторной камерой, а с блоком питания соединен через таймер. 3. Установка по пп. 1-2, отличающаяся тем, что крышка резонаторной камеры снабжена герконом, соединенным с блоком питания. 1738 Полезная модель относится к области машиностроения и предназначена для пропитки прессованных древесных вкладышей малогабаритных подшипников скольжения самосмазывающихся. Известна сушильная установка, содержащая металлическую камеру, по меньшей мере,с одной дверью, СВЧ-генераторы, выход каждого из которых соединен с излучателем, установленным в отверстии боковой стенки камеры раскрывом внутрь камеры, трубы приточной вентиляции, соединенные с окнами приточной вентиляции, причем излучатели установлены рядами на противоположных стенках камеры, на верхней стенке камеры выполнены окна вытяжной вентиляции, на нижней стенке камеры установлена тележка с электрическим приводом 1. Наиболее близкой по технической сущности к заявляемой полезной модели является установка для высокотемпературной пропитки древесных вкладышей ПСС, состоящая из наружной ванны, пропиточной ванны, решетчатого контейнера, тепловых электрических нагревателей и блока регулировки температуры 2. Недостатком этой установки является то, что тепловая энергия передается пропитываемым вкладышам в несколько этапов тепловой электрический нагреватель - трансформаторное масло - стенки пропиточной ванны - пропиточный состав - заготовки, что приводит к большой потере тепловой энергии. Задачей заявляемой полезной модели является сокращение энергозатрат и интенсификация процесса пропитки заготовок. Поставленная задача достигается тем, что установка для пропитки древесных заготовок содержит установленную в резонаторной камере с крышкой стеклянную ванну с полиэтиленовой решеткой и пропиточным составом, а также магнетрон с блоком регулировки величины электромагнитного излучения, который посредством волновода присоединен к резонаторной камере. Установка имеет блок питания магнетрона, подключаемый через таймер и геркон на крышке резонаторной камеры. Существенными отличительными признаками от наиболее близкого аналога являются стеклянная ванна с полиэтиленовой решеткой резонаторная камера с крышкой магнетрон с блоком регулировки величины электромагнитного излучения магнетрон соединен через таймер с блоком питания крышка резонаторной камеры снабжена герконом, соединенным с блоком питания. На чертеже приведена блок-схема установки. Установка для пропитки древесных заготовок состоит из резонаторной камеры 1 с крышкой 2, снабженной герконом 3 стеклянной ванны 4, заполненной пропиточным составом 5 магнетрона 6, присоединенного к резонаторной камере 1 посредством волновода 7 и антенны излучения 8 блока питания 9 блока регулировки мощности электромагнитного излучения 10 и таймера 11. Древесные заготовки 12 фиксируются в ванне 4 посредством полиэтиленовой решетки 13. Установка работает следующим образом пропитываемые заготовки 12 закрепляются в решетке 13 и помещаются в ванну 4, заполненную пропиточным составом 5. Затем крышка 2 закрывается, замыкая контакт геркона 3. Регулятором 10 задается необходимая мощность излучения, а таймером 11 устанавливается время работы магнетрона 6 и включается блок питания 9. В течение заданного времени заготовки 12 подвергаются пропитке в электромагнитном поле сверхвысокой частоты. По истечении заданного времени таймер 11 прерывает работу магнетрона 6, выключая блок питания 9. Решетка 13 с заготовками 12 извлекается из ванны 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
