Установка пожаротушения

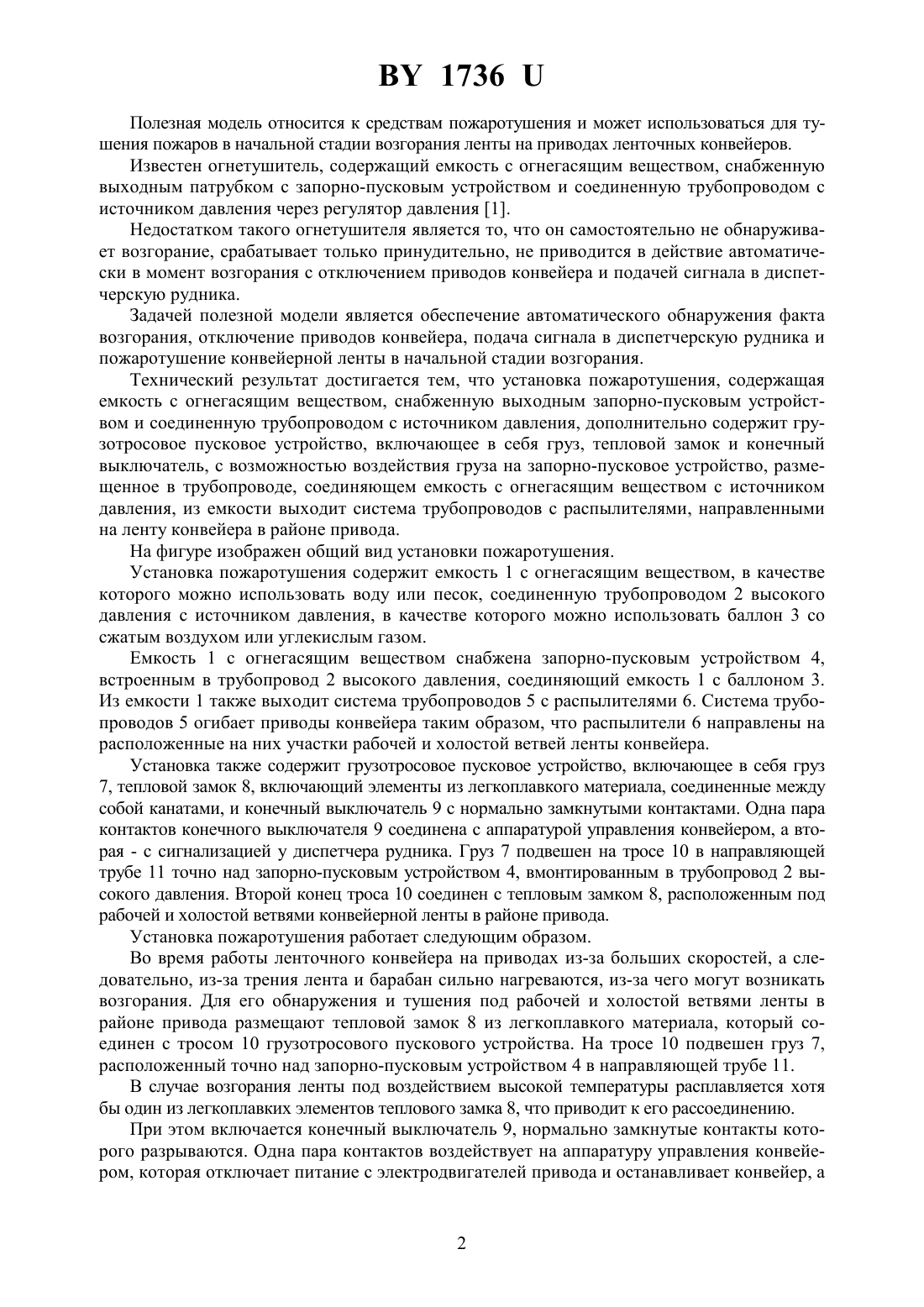

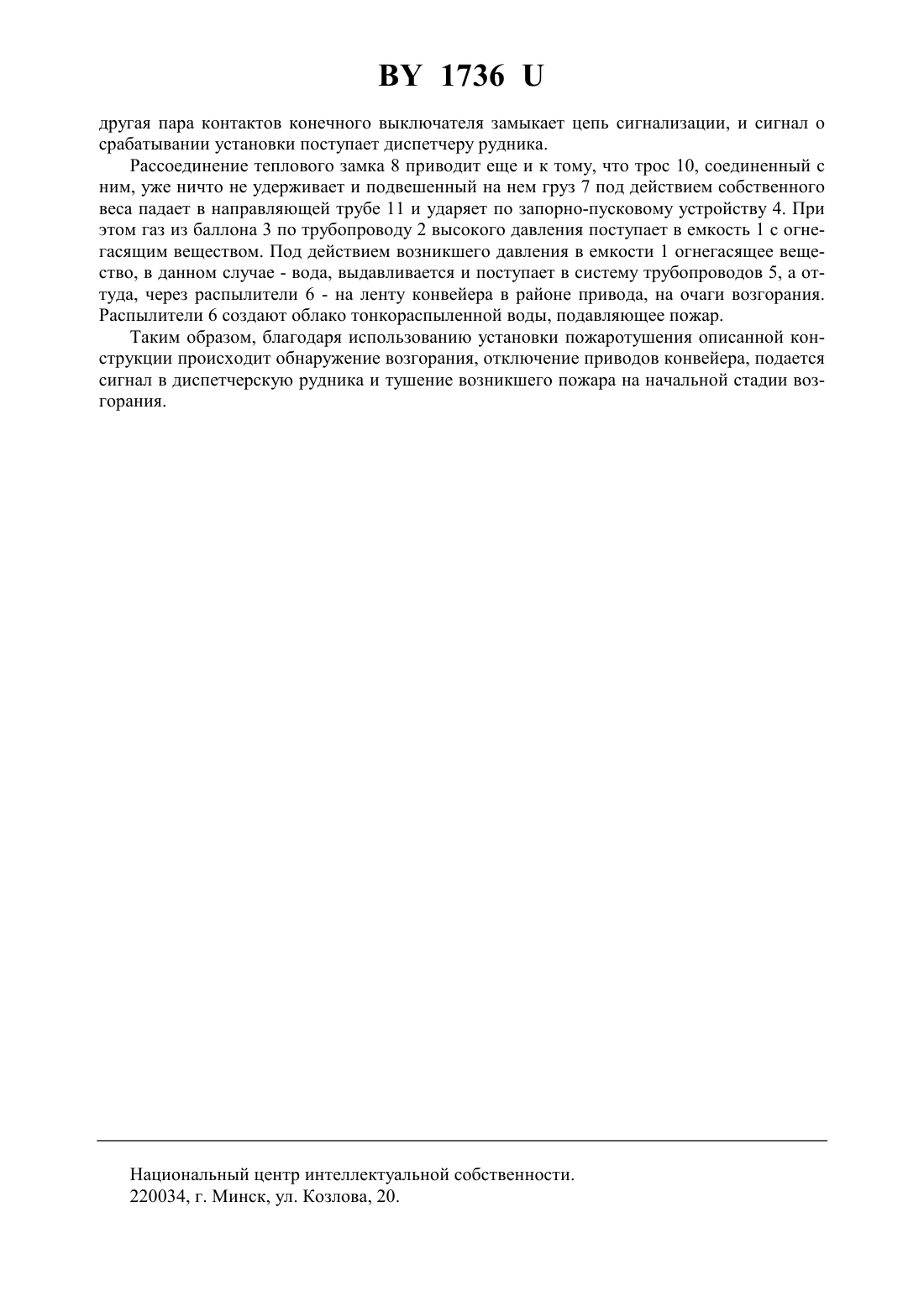

(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Конопляник Иван Анатольевич Щерба Владимир Яковлевич Прушак Виктор Яковлевич Конопляник Алла Владимировна Башура Андрей Николаевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Установка пожаротушения, содержащая емкость с огнегасящим веществом, снабженную выходным запорно-пусковым устройством и соединенную трубопроводом с источником давления, отличающаяся тем, что дополнительно содержит грузотросовое пусковое устройство, включающее в себя груз, тепловой замок и конечный выключатель, с возможностью воздействия груза на запорно-пусковое устройство, размещенное в трубопроводе,соединяющем емкость с огнегасящим веществом с источником давления, из емкости выходит система трубопроводов с распылителями, направленными на ленту конвейера в районе привода. 1736 Полезная модель относится к средствам пожаротушения и может использоваться для тушения пожаров в начальной стадии возгорания ленты на приводах ленточных конвейеров. Известен огнетушитель, содержащий емкость с огнегасящим веществом, снабженную выходным патрубком с запорно-пусковым устройством и соединенную трубопроводом с источником давления через регулятор давления 1. Недостатком такого огнетушителя является то, что он самостоятельно не обнаруживает возгорание, срабатывает только принудительно, не приводится в действие автоматически в момент возгорания с отключением приводов конвейера и подачей сигнала в диспетчерскую рудника. Задачей полезной модели является обеспечение автоматического обнаружения факта возгорания, отключение приводов конвейера, подача сигнала в диспетчерскую рудника и пожаротушение конвейерной ленты в начальной стадии возгорания. Технический результат достигается тем, что установка пожаротушения, содержащая емкость с огнегасящим веществом, снабженную выходным запорно-пусковым устройством и соединенную трубопроводом с источником давления, дополнительно содержит грузотросовое пусковое устройство, включающее в себя груз, тепловой замок и конечный выключатель, с возможностью воздействия груза на запорно-пусковое устройство, размещенное в трубопроводе, соединяющем емкость с огнегасящим веществом с источником давления, из емкости выходит система трубопроводов с распылителями, направленными на ленту конвейера в районе привода. На фигуре изображен общий вид установки пожаротушения. Установка пожаротушения содержит емкость 1 с огнегасящим веществом, в качестве которого можно использовать воду или песок, соединенную трубопроводом 2 высокого давления с источником давления, в качестве которого можно использовать баллон 3 со сжатым воздухом или углекислым газом. Емкость 1 с огнегасящим веществом снабжена запорно-пусковым устройством 4,встроенным в трубопровод 2 высокого давления, соединяющий емкость 1 с баллоном 3. Из емкости 1 также выходит система трубопроводов 5 с распылителями 6. Система трубопроводов 5 огибает приводы конвейера таким образом, что распылители 6 направлены на расположенные на них участки рабочей и холостой ветвей ленты конвейера. Установка также содержит грузотросовое пусковое устройство, включающее в себя груз 7, тепловой замок 8, включающий элементы из легкоплавкого материала, соединенные между собой канатами, и конечный выключатель 9 с нормально замкнутыми контактами. Одна пара контактов конечного выключателя 9 соединена с аппаратурой управления конвейером, а вторая - с сигнализацией у диспетчера рудника. Груз 7 подвешен на тросе 10 в направляющей трубе 11 точно над запорно-пусковым устройством 4, вмонтированным в трубопровод 2 высокого давления. Второй конец троса 10 соединен с тепловым замком 8, расположенным под рабочей и холостой ветвями конвейерной ленты в районе привода. Установка пожаротушения работает следующим образом. Во время работы ленточного конвейера на приводах из-за больших скоростей, а следовательно, из-за трения лента и барабан сильно нагреваются, из-за чего могут возникать возгорания. Для его обнаружения и тушения под рабочей и холостой ветвями ленты в районе привода размещают тепловой замок 8 из легкоплавкого материала, который соединен с тросом 10 грузотросового пускового устройства. На тросе 10 подвешен груз 7,расположенный точно над запорно-пусковым устройством 4 в направляющей трубе 11. В случае возгорания ленты под воздействием высокой температуры расплавляется хотя бы один из легкоплавких элементов теплового замка 8, что приводит к его рассоединению. При этом включается конечный выключатель 9, нормально замкнутые контакты которого разрываются. Одна пара контактов воздействует на аппаратуру управления конвейером, которая отключает питание с электродвигателей привода и останавливает конвейер, а 1736 другая пара контактов конечного выключателя замыкает цепь сигнализации, и сигнал о срабатывании установки поступает диспетчеру рудника. Рассоединение теплового замка 8 приводит еще и к тому, что трос 10, соединенный с ним, уже ничто не удерживает и подвешенный на нем груз 7 под действием собственного веса падает в направляющей трубе 11 и ударяет по запорно-пусковому устройству 4. При этом газ из баллона 3 по трубопроводу 2 высокого давления поступает в емкость 1 с огнегасящим веществом. Под действием возникшего давления в емкости 1 огнегасящее вещество, в данном случае - вода, выдавливается и поступает в систему трубопроводов 5, а оттуда, через распылители 6 - на ленту конвейера в районе привода, на очаги возгорания. Распылители 6 создают облако тонкораспыленной воды, подавляющее пожар. Таким образом, благодаря использованию установки пожаротушения описанной конструкции происходит обнаружение возгорания, отключение приводов конвейера, подается сигнал в диспетчерскую рудника и тушение возникшего пожара на начальной стадии возгорания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
