Способ лазерной резки спаренных ампул и установка для его осуществления

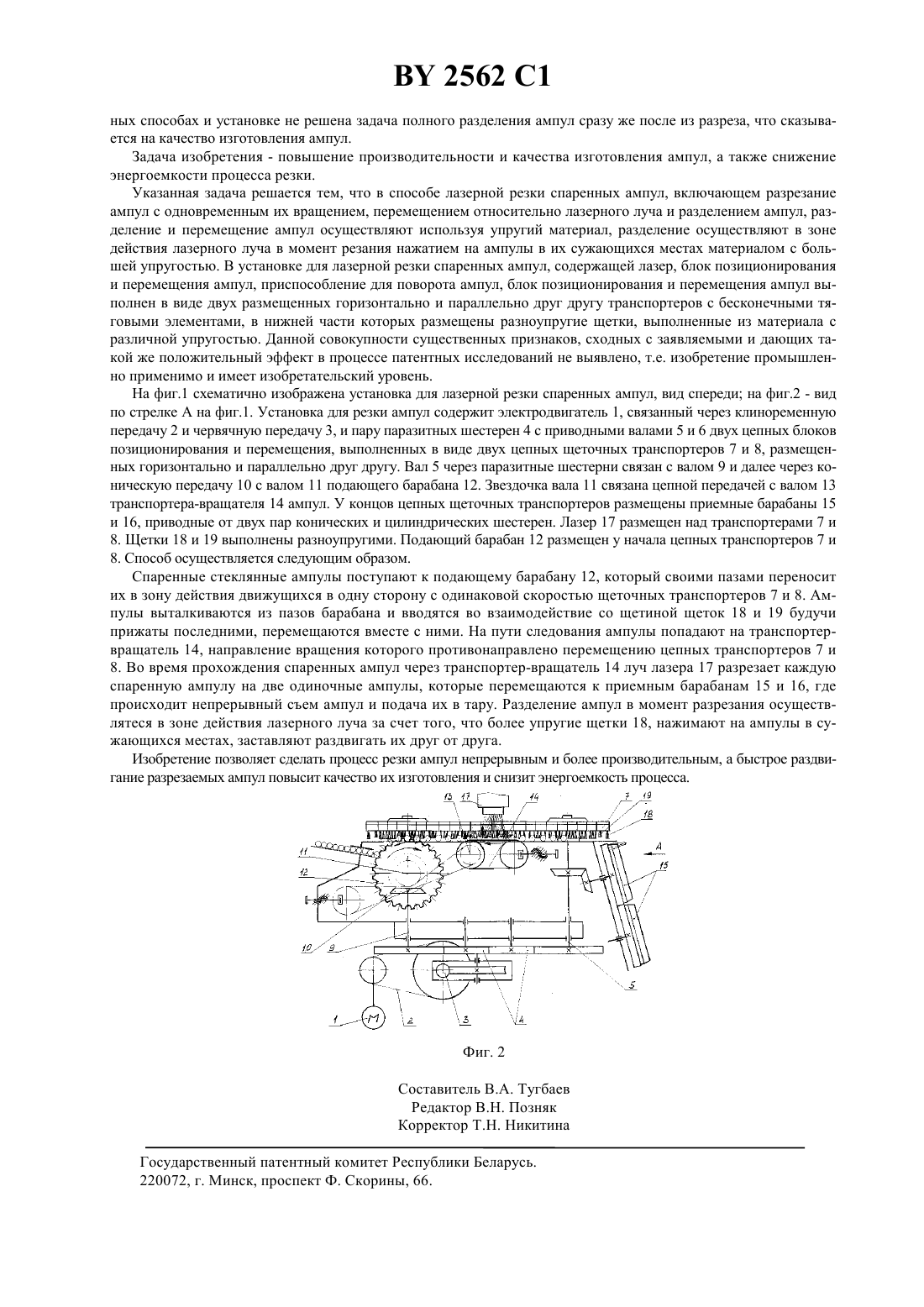

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ ЛАЗЕРНОЙ РЕЗКИ СПАРЕННЫХ АМПУЛ И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) 1. Способ лазерной резки спаренных ампул, включающий разрезание ампул с одновременным их вращением, перемещением относительно лазерного луча и разделением ампул, отличающийся тем, что разделение и перемещение ампул осуществляют, используя упругий материал, при этом разделение осуществляют в зоне действия лазерного луча в момент разрезания, нажимая на ампулы в их сужающихся местах материалом с большей упругостью. 2. Способ по п. 1, отличающийся тем, что в качестве упругого материала используют щетину. 3. Установка для лазерной резки спаренных ампул, содержащая лазер, блок позиционирования и перемещения амлул, приспособление для поворота ампул, отличающаяся тем, что блок позиционирования и перемещения ампул выполнен в виде двух размещенных горизонтально и параллельно друг другу транспортеров с бесконечными тяговыми элементами, при этом в нижней части транспортеров размещены щетки, выполненные из материала с различной упругостью. Фиг. 1 Изобретение относится к обработке стекла и может использоваться в фармацевтической промышленности при изготовлении ампул. Известен способ резки стеклянных трубок, включающий вращение трубки, нагрев места обреза и разделения трубок 1. Наиболее близким по технической сущности и достигаемому результату является способ лазерной резки ампул,включающий разрезание ампул с одновременным их вращением, перемещением относительно лазерного луча и разделением ампул после разрезания. Установка для лазерной резки, позиционирования и перемещения ампул,и приспособление для поворота ампул 2. Недостатком известных способов и установки являются низкая производительность вследствие того, что процесс резки не полностью автоматизирован и не является непрерывным, а также значительная энергоемкость нагрева и охлаждения ампул из-за имеющих место значительных перепадов температур. Кроме того, в извест 2562 1 ных способах и установке не решена задача полного разделения ампул сразу же после из разреза, что сказывается на качество изготовления ампул. Задача изобретения - повышение производительности и качества изготовления ампул, а также снижение энергоемкости процесса резки. Указанная задача решается тем, что в способе лазерной резки спаренных ампул, включающем разрезание ампул с одновременным их вращением, перемещением относительно лазерного луча и разделением ампул, разделение и перемещение ампул осуществляют используя упругий материал, разделение осуществляют в зоне действия лазерного луча в момент резания нажатием на ампулы в их сужающихся местах материалом с большей упругостью. В установке для лазерной резки спаренных ампул, содержащей лазер, блок позиционирования и перемещения ампул, приспособление для поворота ампул, блок позиционирования и перемещения ампул выполнен в виде двух размещенных горизонтально и параллельно друг другу транспортеров с бесконечными тяговыми элементами, в нижней части которых размещены разноупругие щетки, выполненные из материала с различной упругостью. Данной совокупности существенных признаков, сходных с заявляемыми и дающих такой же положительный эффект в процессе патентных исследований не выявлено, т.е. изобретение промышленно применимо и имеет изобретательский уровень. На фиг.1 схематично изображена установка для лазерной резки спаренных ампул, вид спереди на фиг.2 - вид по стрелке А на фиг.1. Установка для резки ампул содержит электродвигатель 1, связанный через клиноременную передачу 2 и червячную передачу 3, и пару паразитных шестерен 4 с приводными валами 5 и 6 двух цепных блоков позиционирования и перемещения, выполненных в виде двух цепных щеточных транспортеров 7 и 8, размещенных горизонтально и параллельно друг другу. Вал 5 через паразитные шестерни связан с валом 9 и далее через коническую передачу 10 с валом 11 подающего барабана 12. Звездочка вала 11 связана цепной передачей с валом 13 транспортера-вращателя 14 ампул. У концов цепных щеточных транспортеров размещены приемные барабаны 15 и 16, приводные от двух пар конических и цилиндрических шестерен. Лазер 17 размещен над транспортерами 7 и 8. Щетки 18 и 19 выполнены разноупругими. Подающий барабан 12 размещен у начала цепных транспортеров 7 и 8. Способ осуществляется следующим образом. Спаренные стеклянные ампулы поступают к подающему барабану 12, который своими пазами переносит их в зону действия движущихся в одну сторону с одинаковой скоростью щеточных транспортеров 7 и 8. Ампулы выталкиваются из пазов барабана и вводятся во взаимодействие со щетиной щеток 18 и 19 будучи прижаты последними, перемещаются вместе с ними. На пути следования ампулы попадают на транспортервращатель 14, направление вращения которого противонаправлено перемещению цепных транспортеров 7 и 8. Во время прохождения спаренных ампул через транспортер-вращатель 14 луч лазера 17 разрезает каждую спаренную ампулу на две одиночные ампулы, которые перемещаются к приемным барабанам 15 и 16, где происходит непрерывный съем ампул и подача их в тару. Разделение ампул в момент разрезания осуществлятеся в зоне действия лазерного луча за счет того, что более упругие щетки 18, нажимают на ампулы в сужающихся местах, заставляют раздвигать их друг от друга. Изобретение позволяет сделать процесс резки ампул непрерывным и более производительным, а быстрое раздвигание разрезаемых ампул повысит качество их изготовления и снизит энергоемкость процесса. Фиг. 2 оставитель В.А. Тугбаев Редактор В.Н. Позняк Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
