Устройство для освоения и гидродинамических исследований скважин

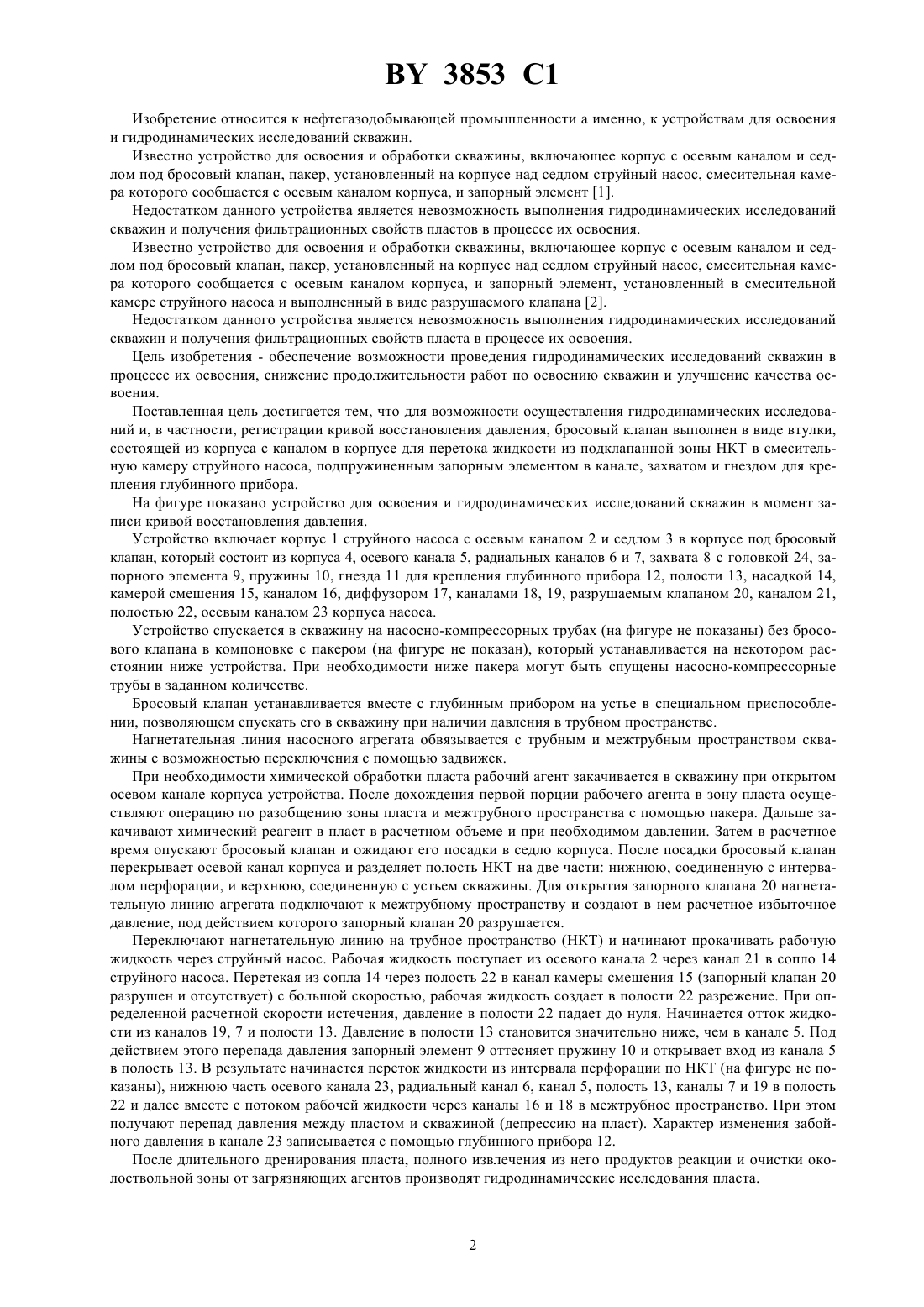

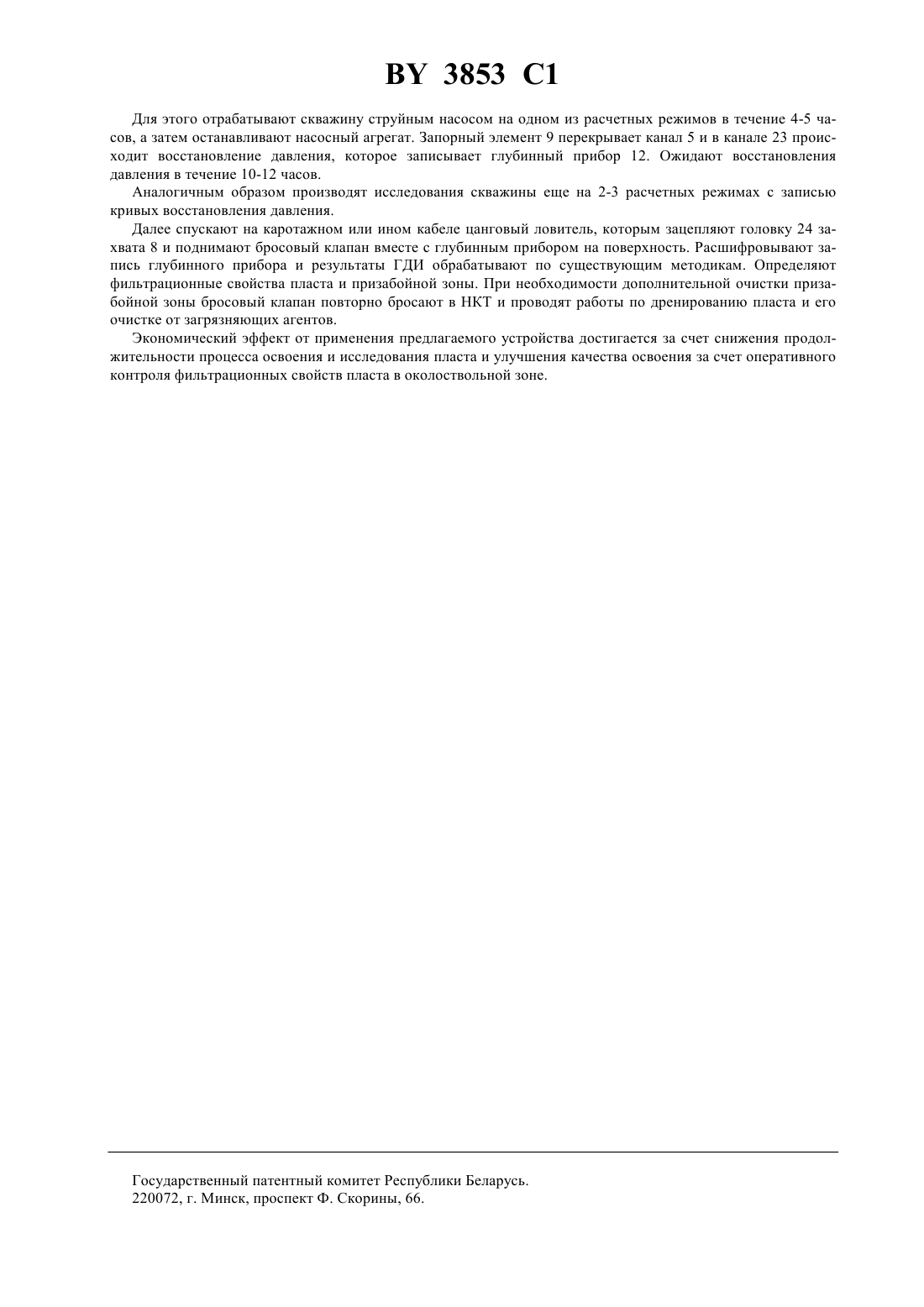

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОСВОЕНИЯ И ГИДРОДИНАМИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН(71) Заявитель Государственный научно-исследовательский и проектный институт нефтяной и газовой промышленности БелНИПИнефть(73) Патентообладатель Государственный научноисследовательский и проектный институт нефтяной и газовой промышленности БелНИПИнефть(57) Устройство для освоения и гидродинамических исследований скважин, включающее корпус с осевым каналом, бросовым клапаном и седлом под бросовый клапан, пакер, установленный на корпусе над седлом струйный насос, смесительная камера которого сообщается с осевым каналом корпуса, запорный элемент,установленный в смесительной камере и выполненный в виде разрушаемого клапана, отличающееся тем,что бросовый клапан содержит корпус с осевым и радиальным каналами и гнездом для глубинного прибора,захват под цанговый ловитель и подпружиненный запорный элемент, установленный в осевом канале корпуса. 3853 1 Изобретение относится к нефтегазодобывающей промышленности а именно, к устройствам для освоения и гидродинамических исследований скважин. Известно устройство для освоения и обработки скважины, включающее корпус с осевым каналом и седлом под бросовый клапан, пакер, установленный на корпусе над седлом струйный насос, смесительная камера которого сообщается с осевым каналом корпуса, и запорный элемент 1. Недостатком данного устройства является невозможность выполнения гидродинамических исследований скважин и получения фильтрационных свойств пластов в процессе их освоения. Известно устройство для освоения и обработки скважины, включающее корпус с осевым каналом и седлом под бросовый клапан, пакер, установленный на корпусе над седлом струйный насос, смесительная камера которого сообщается с осевым каналом корпуса, и запорный элемент, установленный в смесительной камере струйного насоса и выполненный в виде разрушаемого клапана 2. Недостатком данного устройства является невозможность выполнения гидродинамических исследований скважин и получения фильтрационных свойств пласта в процессе их освоения. Цель изобретения - обеспечение возможности проведения гидродинамических исследований скважин в процессе их освоения, снижение продолжительности работ по освоению скважин и улучшение качества освоения. Поставленная цель достигается тем, что для возможности осуществления гидродинамических исследований и, в частности, регистрации кривой восстановления давления, бросовый клапан выполнен в виде втулки,состоящей из корпуса с каналом в корпусе для перетока жидкости из подклапанной зоны НКТ в смесительную камеру струйного насоса, подпружиненным запорным элементом в канале, захватом и гнездом для крепления глубинного прибора. На фигуре показано устройство для освоения и гидродинамических исследований скважин в момент записи кривой восстановления давления. Устройство включает корпус 1 струйного насоса с осевым каналом 2 и седлом 3 в корпусе под бросовый клапан, который состоит из корпуса 4, осевого канала 5, радиальных каналов 6 и 7, захвата 8 с головкой 24, запорного элемента 9, пружины 10, гнезда 11 для крепления глубинного прибора 12, полости 13, насадкой 14,камерой смешения 15, каналом 16, диффузором 17, каналами 18, 19, разрушаемым клапаном 20, каналом 21,полостью 22, осевым каналом 23 корпуса насоса. Устройство спускается в скважину на насосно-компрессорных трубах (на фигуре не показаны) без бросового клапана в компоновке с пакером (на фигуре не показан), который устанавливается на некотором расстоянии ниже устройства. При необходимости ниже пакера могут быть спущены насосно-компрессорные трубы в заданном количестве. Бросовый клапан устанавливается вместе с глубинным прибором на устье в специальном приспособлении, позволяющем спускать его в скважину при наличии давления в трубном пространстве. Нагнетательная линия насосного агрегата обвязывается с трубным и межтрубным пространством скважины с возможностью переключения с помощью задвижек. При необходимости химической обработки пласта рабочий агент закачивается в скважину при открытом осевом канале корпуса устройства. После дохождения первой порции рабочего агента в зону пласта осуществляют операцию по разобщению зоны пласта и межтрубного пространства с помощью пакера. Дальше закачивают химический реагент в пласт в расчетном объеме и при необходимом давлении. Затем в расчетное время опускают бросовый клапан и ожидают его посадки в седло корпуса. После посадки бросовый клапан перекрывает осевой канал корпуса и разделяет полость НКТ на две части нижнюю, соединенную с интервалом перфорации, и верхнюю, соединенную с устьем скважины. Для открытия запорного клапана 20 нагнетательную линию агрегата подключают к межтрубному пространству и создают в нем расчетное избыточное давление, под действием которого запорный клапан 20 разрушается. Переключают нагнетательную линию на трубное пространство (НКТ) и начинают прокачивать рабочую жидкость через струйный насос. Рабочая жидкость поступает из осевого канала 2 через канал 21 в сопло 14 струйного насоса. Перетекая из сопла 14 через полость 22 в канал камеры смешения 15 (запорный клапан 20 разрушен и отсутствует) с большой скоростью, рабочая жидкость создает в полости 22 разрежение. При определенной расчетной скорости истечения, давление в полости 22 падает до нуля. Начинается отток жидкости из каналов 19, 7 и полости 13. Давление в полости 13 становится значительно ниже, чем в канале 5. Под действием этого перепада давления запорный элемент 9 оттесняет пружину 10 и открывает вход из канала 5 в полость 13. В результате начинается переток жидкости из интервала перфорации по НКТ (на фигуре не показаны), нижнюю часть осевого канала 23, радиальный канал 6, канал 5, полость 13, каналы 7 и 19 в полость 22 и далее вместе с потоком рабочей жидкости через каналы 16 и 18 в межтрубное пространство. При этом получают перепад давления между пластом и скважиной (депрессию на пласт). Характер изменения забойного давления в канале 23 записывается с помощью глубинного прибора 12. После длительного дренирования пласта, полного извлечения из него продуктов реакции и очистки околоствольной зоны от загрязняющих агентов производят гидродинамические исследования пласта. 3853 1 Для этого отрабатывают скважину струйным насосом на одном из расчетных режимов в течение 4-5 часов, а затем останавливают насосный агрегат. Запорный элемент 9 перекрывает канал 5 и в канале 23 происходит восстановление давления, которое записывает глубинный прибор 12. Ожидают восстановления давления в течение 10-12 часов. Аналогичным образом производят исследования скважины еще на 2-3 расчетных режимах с записью кривых восстановления давления. Далее спускают на каротажном или ином кабеле цанговый ловитель, которым зацепляют головку 24 захвата 8 и поднимают бросовый клапан вместе с глубинным прибором на поверхность. Расшифровывают запись глубинного прибора и результаты ГДИ обрабатывают по существующим методикам. Определяют фильтрационные свойства пласта и призабойной зоны. При необходимости дополнительной очистки призабойной зоны бросовый клапан повторно бросают в НКТ и проводят работы по дренированию пласта и его очистке от загрязняющих агентов. Экономический эффект от применения предлагаемого устройства достигается за счет снижения продолжительности процесса освоения и исследования пласта и улучшения качества освоения за счет оперативного контроля фильтрационных свойств пласта в околоствольной зоне. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
