Шумозащитная стенка

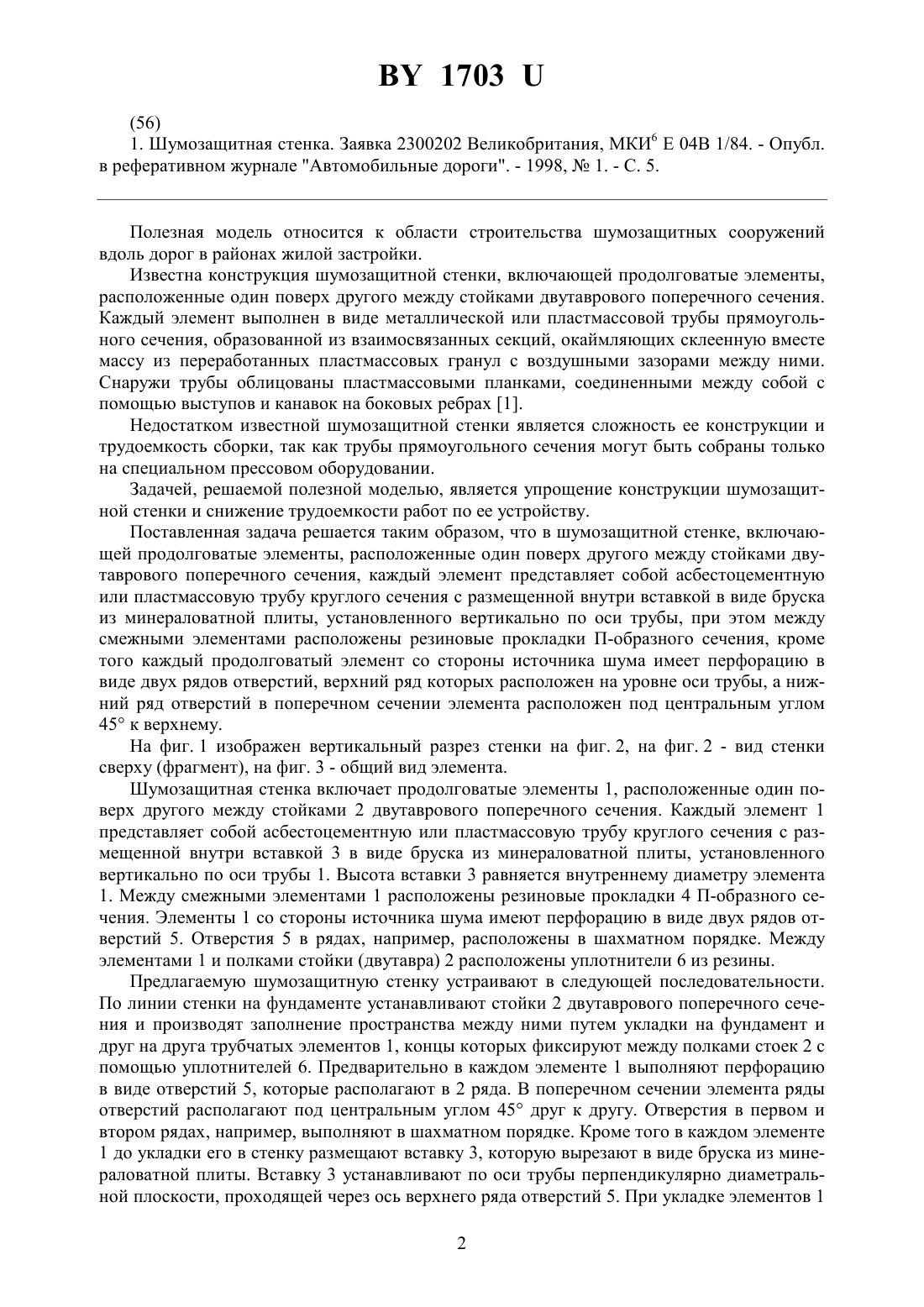

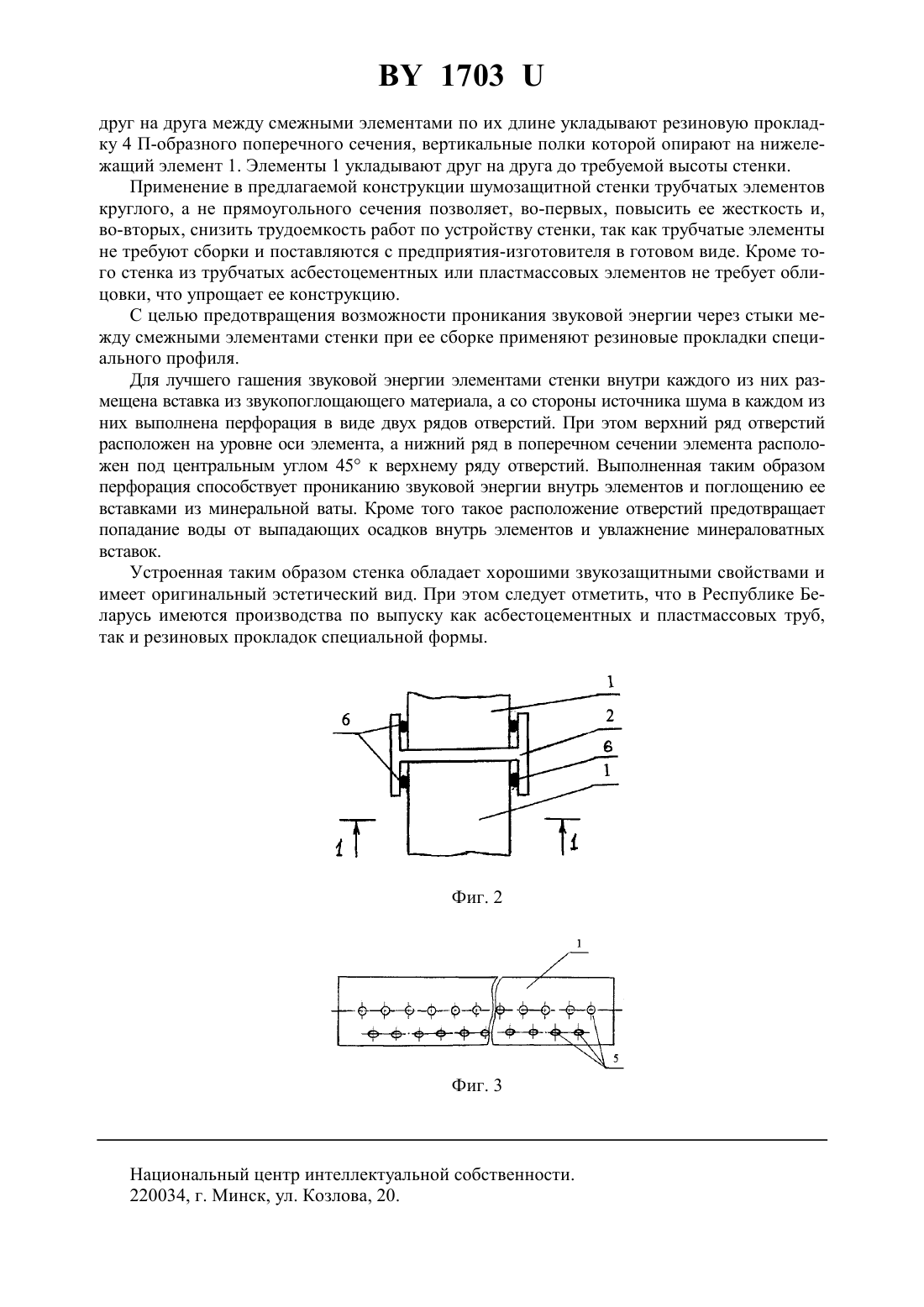

(51)01 8/00,04 1/84 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Бусел Алексей Владимирович Гамза Елена Владиславовна(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Шумозащитная стенка, включающая продолговатые элементы, расположенные один поверх другого между стойками двутаврового поперечного сечения, отличающаяся тем, что каждый элемент представляет собой асбестоцементную или пластмассовую трубу круглого сечения с размещенной внутри вставкой в виде бруска из минераловатной плиты, установленного вертикально по оси трубы, при этом между смежными элементами расположены резиновые прокладки П-образного сечения. 2. Шумозащитная стенка по п. 1, отличающаяся тем, что каждый продолговатый элемент со стороны источника шума имеет перфорацию в виде двух рядов отверстий,верхний ряд которых расположен на уровне оси трубы, а нижний ряд отверстий в поперечном сечении элемента расположен под центральным углом 45 к верхнему.(56) 1. Шумозащитная стенка. Заявка 2300202 Великобритания, МКИ 604 В 1/84. - Опубл. в реферативном журнале Автомобильные дороги. - 1998,1. - С. 5. Полезная модель относится к области строительства шумозащитных сооружений вдоль дорог в районах жилой застройки. Известна конструкция шумозащитной стенки, включающей продолговатые элементы,расположенные один поверх другого между стойками двутаврового поперечного сечения. Каждый элемент выполнен в виде металлической или пластмассовой трубы прямоугольного сечения, образованной из взаимосвязанных секций, окаймляющих склеенную вместе массу из переработанных пластмассовых гранул с воздушными зазорами между ними. Снаружи трубы облицованы пластмассовыми планками, соединенными между собой с помощью выступов и канавок на боковых ребрах 1. Недостатком известной шумозащитной стенки является сложность ее конструкции и трудоемкость сборки, так как трубы прямоугольного сечения могут быть собраны только на специальном прессовом оборудовании. Задачей, решаемой полезной моделью, является упрощение конструкции шумозащитной стенки и снижение трудоемкости работ по ее устройству. Поставленная задача решается таким образом, что в шумозащитной стенке, включающей продолговатые элементы, расположенные один поверх другого между стойками двутаврового поперечного сечения, каждый элемент представляет собой асбестоцементную или пластмассовую трубу круглого сечения с размещенной внутри вставкой в виде бруска из минераловатной плиты, установленного вертикально по оси трубы, при этом между смежными элементами расположены резиновые прокладки П-образного сечения, кроме того каждый продолговатый элемент со стороны источника шума имеет перфорацию в виде двух рядов отверстий, верхний ряд которых расположен на уровне оси трубы, а нижний ряд отверстий в поперечном сечении элемента расположен под центральным углом 45 к верхнему. На фиг. 1 изображен вертикальный разрез стенки на фиг. 2, на фиг. 2 - вид стенки сверху (фрагмент), на фиг. 3 - общий вид элемента. Шумозащитная стенка включает продолговатые элементы 1, расположенные один поверх другого между стойками 2 двутаврового поперечного сечения. Каждый элемент 1 представляет собой асбестоцементную или пластмассовую трубу круглого сечения с размещенной внутри вставкой 3 в виде бруска из минераловатной плиты, установленного вертикально по оси трубы 1. Высота вставки 3 равняется внутреннему диаметру элемента 1. Между смежными элементами 1 расположены резиновые прокладки 4 П-образного сечения. Элементы 1 со стороны источника шума имеют перфорацию в виде двух рядов отверстий 5. Отверстия 5 в рядах, например, расположены в шахматном порядке. Между элементами 1 и полками стойки (двутавра) 2 расположены уплотнители 6 из резины. Предлагаемую шумозащитную стенку устраивают в следующей последовательности. По линии стенки на фундаменте устанавливают стойки 2 двутаврового поперечного сечения и производят заполнение пространства между ними путем укладки на фундамент и друг на друга трубчатых элементов 1, концы которых фиксируют между полками стоек 2 с помощью уплотнителей 6. Предварительно в каждом элементе 1 выполняют перфорацию в виде отверстий 5, которые располагают в 2 ряда. В поперечном сечении элемента ряды отверстий располагают под центральным углом 45 друг к другу. Отверстия в первом и втором рядах, например, выполняют в шахматном порядке. Кроме того в каждом элементе 1 до укладки его в стенку размещают вставку 3, которую вырезают в виде бруска из минераловатной плиты. Вставку 3 устанавливают по оси трубы перпендикулярно диаметральной плоскости, проходящей через ось верхнего ряда отверстий 5. При укладке элементов 1 2 1703 друг на друга между смежными элементами по их длине укладывают резиновую прокладку 4 П-образного поперечного сечения, вертикальные полки которой опирают на нижележащий элемент 1. Элементы 1 укладывают друг на друга до требуемой высоты стенки. Применение в предлагаемой конструкции шумозащитной стенки трубчатых элементов круглого, а не прямоугольного сечения позволяет, во-первых, повысить ее жесткость и,во-вторых, снизить трудоемкость работ по устройству стенки, так как трубчатые элементы не требуют сборки и поставляются с предприятия-изготовителя в готовом виде. Кроме того стенка из трубчатых асбестоцементных или пластмассовых элементов не требует облицовки, что упрощает ее конструкцию. С целью предотвращения возможности проникания звуковой энергии через стыки между смежными элементами стенки при ее сборке применяют резиновые прокладки специального профиля. Для лучшего гашения звуковой энергии элементами стенки внутри каждого из них размещена вставка из звукопоглощающего материала, а со стороны источника шума в каждом из них выполнена перфорация в виде двух рядов отверстий. При этом верхний ряд отверстий расположен на уровне оси элемента, а нижний ряд в поперечном сечении элемента расположен под центральным углом 45 к верхнему ряду отверстий. Выполненная таким образом перфорация способствует прониканию звуковой энергии внутрь элементов и поглощению ее вставками из минеральной ваты. Кроме того такое расположение отверстий предотвращает попадание воды от выпадающих осадков внутрь элементов и увлажнение минераловатных вставок. Устроенная таким образом стенка обладает хорошими звукозащитными свойствами и имеет оригинальный эстетический вид. При этом следует отметить, что в Республике Беларусь имеются производства по выпуску как асбестоцементных и пластмассовых труб,так и резиновых прокладок специальной формы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
