Электрокультиватор садово-огородный

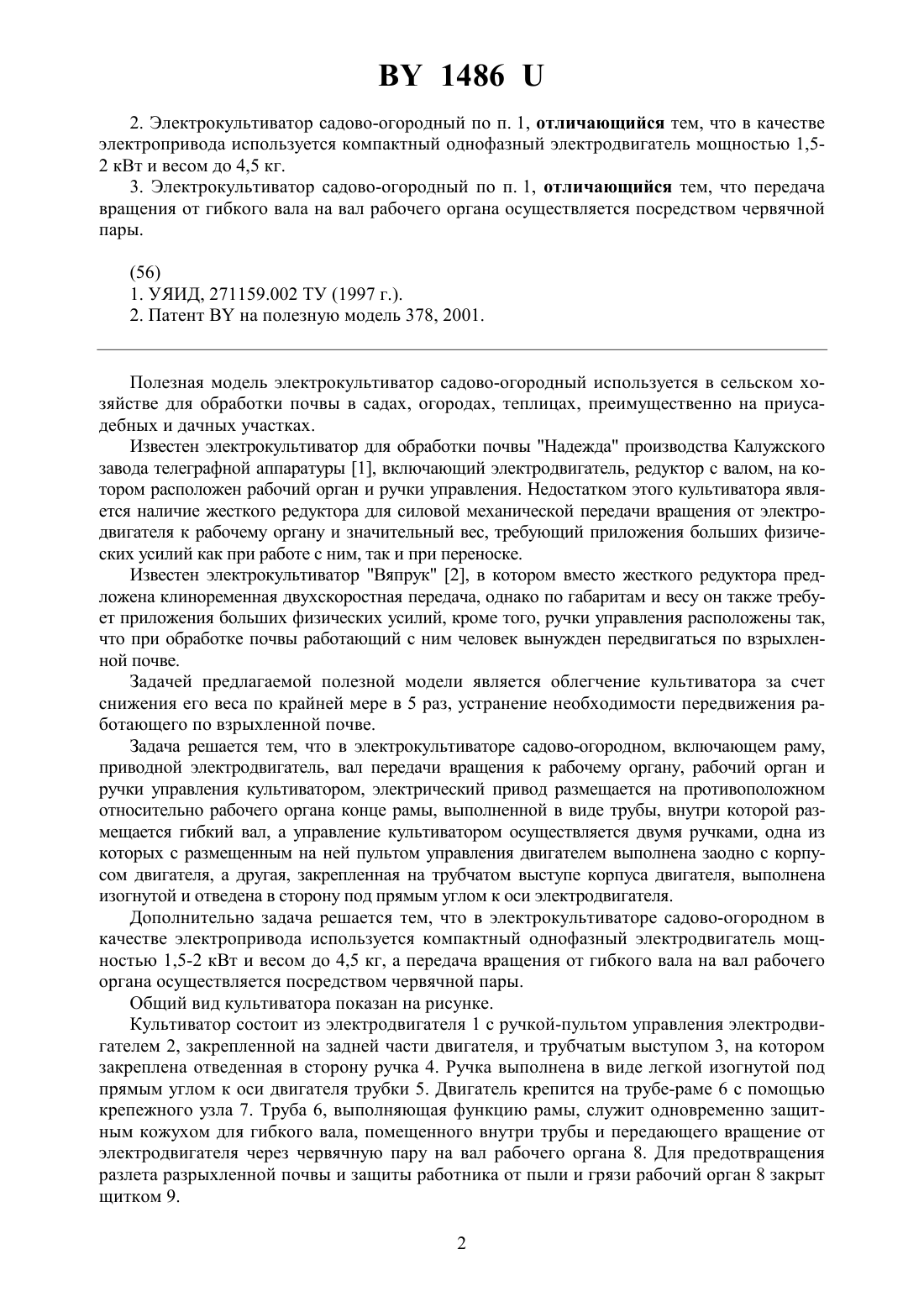

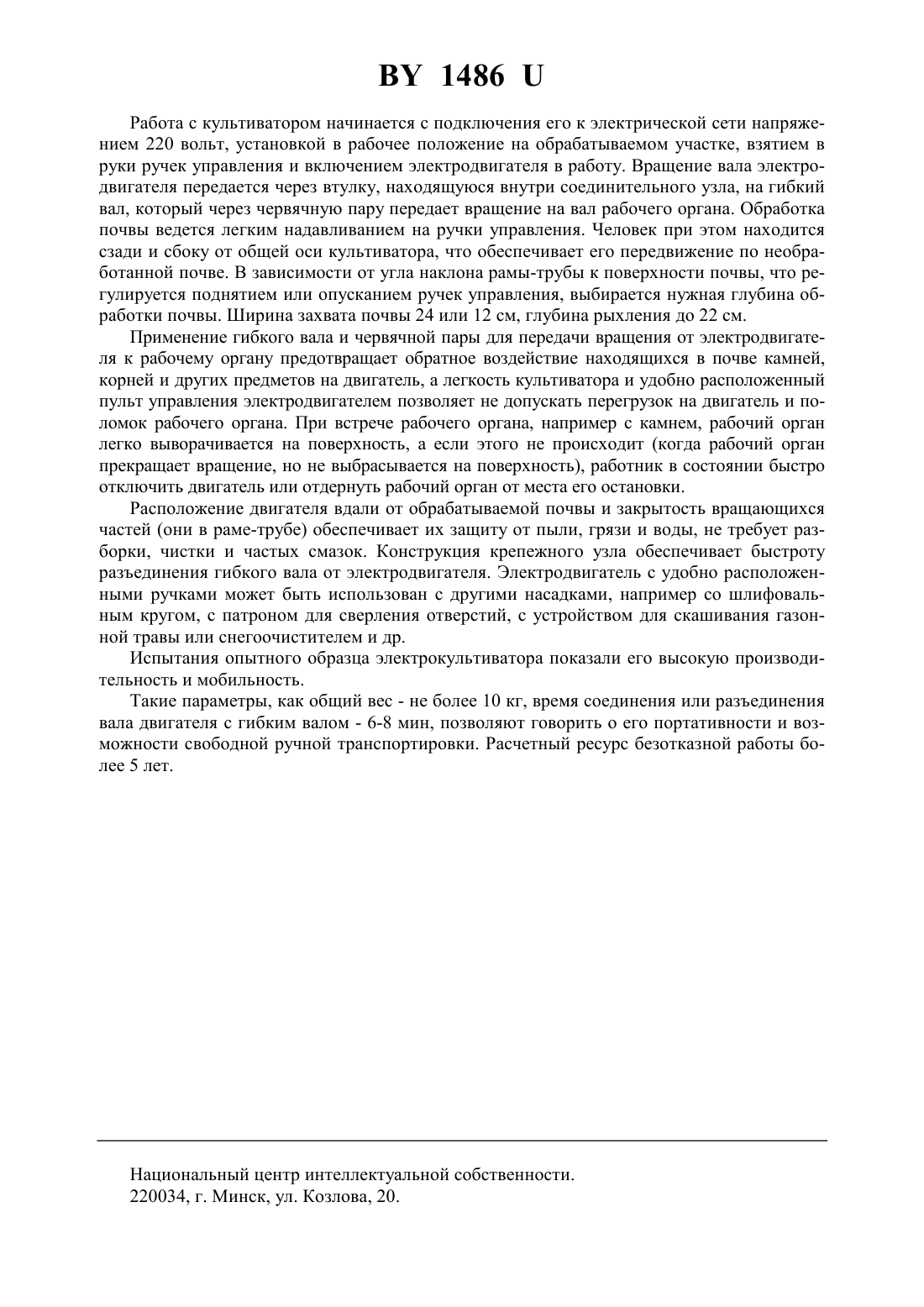

(71) Заявитель Шапин Валентин Яковлевич(72) Автор Шапин Валентин Яковлевич(73) Патентообладатель Шапин Валентин Яковлевич(57) 1. Электрокультиватор садово-огородный, включающий раму, приводной электродвигатель, вал передачи вращения к рабочему органу, рабочий орган, ручки управления культиватором, отличающийся тем, что электрический привод размещается на противоположном относительно рабочего органа конце рамы, выполненной в виде трубы, внутри которой размещается гибкий вал, а управление культиватором осуществляется двумя ручками, одна из которых с размещенным на ней пультом управления двигателем выполнена заодно с корпусом двигателя, а другая, закрепленная на трубчатом выступе корпуса двигателя, выполнена изогнутой и отведена в сторону под прямым углом к оси электродвигателя. 14862. Электрокультиватор садово-огородный по п. 1, отличающийся тем, что в качестве электропривода используется компактный однофазный электродвигатель мощностью 1,52 кВт и весом до 4,5 кг. 3. Электрокультиватор садово-огородный по п. 1, отличающийся тем, что передача вращения от гибкого вала на вал рабочего органа осуществляется посредством червячной пары.(56) 1. УЯИД, 271159.002 ТУ (1997 г.). 2. Патентна полезную модель 378, 2001. Полезная модель электрокультиватор садово-огородный используется в сельском хозяйстве для обработки почвы в садах, огородах, теплицах, преимущественно на приусадебных и дачных участках. Известен электрокультиватор для обработки почвы Надежда производства Калужского завода телеграфной аппаратуры 1, включающий электродвигатель, редуктор с валом, на котором расположен рабочий орган и ручки управления. Недостатком этого культиватора является наличие жесткого редуктора для силовой механической передачи вращения от электродвигателя к рабочему органу и значительный вес, требующий приложения больших физических усилий как при работе с ним, так и при переноске. Известен электрокультиватор Вяпрук 2, в котором вместо жесткого редуктора предложена клиноременная двухскоростная передача, однако по габаритам и весу он также требует приложения больших физических усилий, кроме того, ручки управления расположены так,что при обработке почвы работающий с ним человек вынужден передвигаться по взрыхленной почве. Задачей предлагаемой полезной модели является облегчение культиватора за счет снижения его веса по крайней мере в 5 раз, устранение необходимости передвижения работающего по взрыхленной почве. Задача решается тем, что в электрокультиваторе садово-огородном, включающем раму,приводной электродвигатель, вал передачи вращения к рабочему органу, рабочий орган и ручки управления культиватором, электрический привод размещается на противоположном относительно рабочего органа конце рамы, выполненной в виде трубы, внутри которой размещается гибкий вал, а управление культиватором осуществляется двумя ручками, одна из которых с размещенным на ней пультом управления двигателем выполнена заодно с корпусом двигателя, а другая, закрепленная на трубчатом выступе корпуса двигателя, выполнена изогнутой и отведена в сторону под прямым углом к оси электродвигателя. Дополнительно задача решается тем, что в электрокультиваторе садово-огородном в качестве электропривода используется компактный однофазный электродвигатель мощностью 1,5-2 кВт и весом до 4,5 кг, а передача вращения от гибкого вала на вал рабочего органа осуществляется посредством червячной пары. Общий вид культиватора показан на рисунке. Культиватор состоит из электродвигателя 1 с ручкой-пультом управления электродвигателем 2, закрепленной на задней части двигателя, и трубчатым выступом 3, на котором закреплена отведенная в сторону ручка 4. Ручка выполнена в виде легкой изогнутой под прямым углом к оси двигателя трубки 5. Двигатель крепится на трубе-раме 6 с помощью крепежного узла 7. Труба 6, выполняющая функцию рамы, служит одновременно защитным кожухом для гибкого вала, помещенного внутри трубы и передающего вращение от электродвигателя через червячную пару на вал рабочего органа 8. Для предотвращения разлета разрыхленной почвы и защиты работника от пыли и грязи рабочий орган 8 закрыт щитком 9. 2 1486 Работа с культиватором начинается с подключения его к электрической сети напряжением 220 вольт, установкой в рабочее положение на обрабатываемом участке, взятием в руки ручек управления и включением электродвигателя в работу. Вращение вала электродвигателя передается через втулку, находящуюся внутри соединительного узла, на гибкий вал, который через червячную пару передает вращение на вал рабочего органа. Обработка почвы ведется легким надавливанием на ручки управления. Человек при этом находится сзади и сбоку от общей оси культиватора, что обеспечивает его передвижение по необработанной почве. В зависимости от угла наклона рамы-трубы к поверхности почвы, что регулируется поднятием или опусканием ручек управления, выбирается нужная глубина обработки почвы. Ширина захвата почвы 24 или 12 см, глубина рыхления до 22 см. Применение гибкого вала и червячной пары для передачи вращения от электродвигателя к рабочему органу предотвращает обратное воздействие находящихся в почве камней,корней и других предметов на двигатель, а легкость культиватора и удобно расположенный пульт управления электродвигателем позволяет не допускать перегрузок на двигатель и поломок рабочего органа. При встрече рабочего органа, например с камнем, рабочий орган легко выворачивается на поверхность, а если этого не происходит (когда рабочий орган прекращает вращение, но не выбрасывается на поверхность), работник в состоянии быстро отключить двигатель или отдернуть рабочий орган от места его остановки. Расположение двигателя вдали от обрабатываемой почвы и закрытость вращающихся частей (они в раме-трубе) обеспечивает их защиту от пыли, грязи и воды, не требует разборки, чистки и частых смазок. Конструкция крепежного узла обеспечивает быстроту разъединения гибкого вала от электродвигателя. Электродвигатель с удобно расположенными ручками может быть использован с другими насадками, например со шлифовальным кругом, с патроном для сверления отверстий, с устройством для скашивания газонной травы или снегоочистителем и др. Испытания опытного образца электрокультиватора показали его высокую производительность и мобильность. Такие параметры, как общий вес - не более 10 кг, время соединения или разъединения вала двигателя с гибким валом - 6-8 мин, позволяют говорить о его портативности и возможности свободной ручной транспортировки. Расчетный ресурс безотказной работы более 5 лет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
