Противошумовой барьер

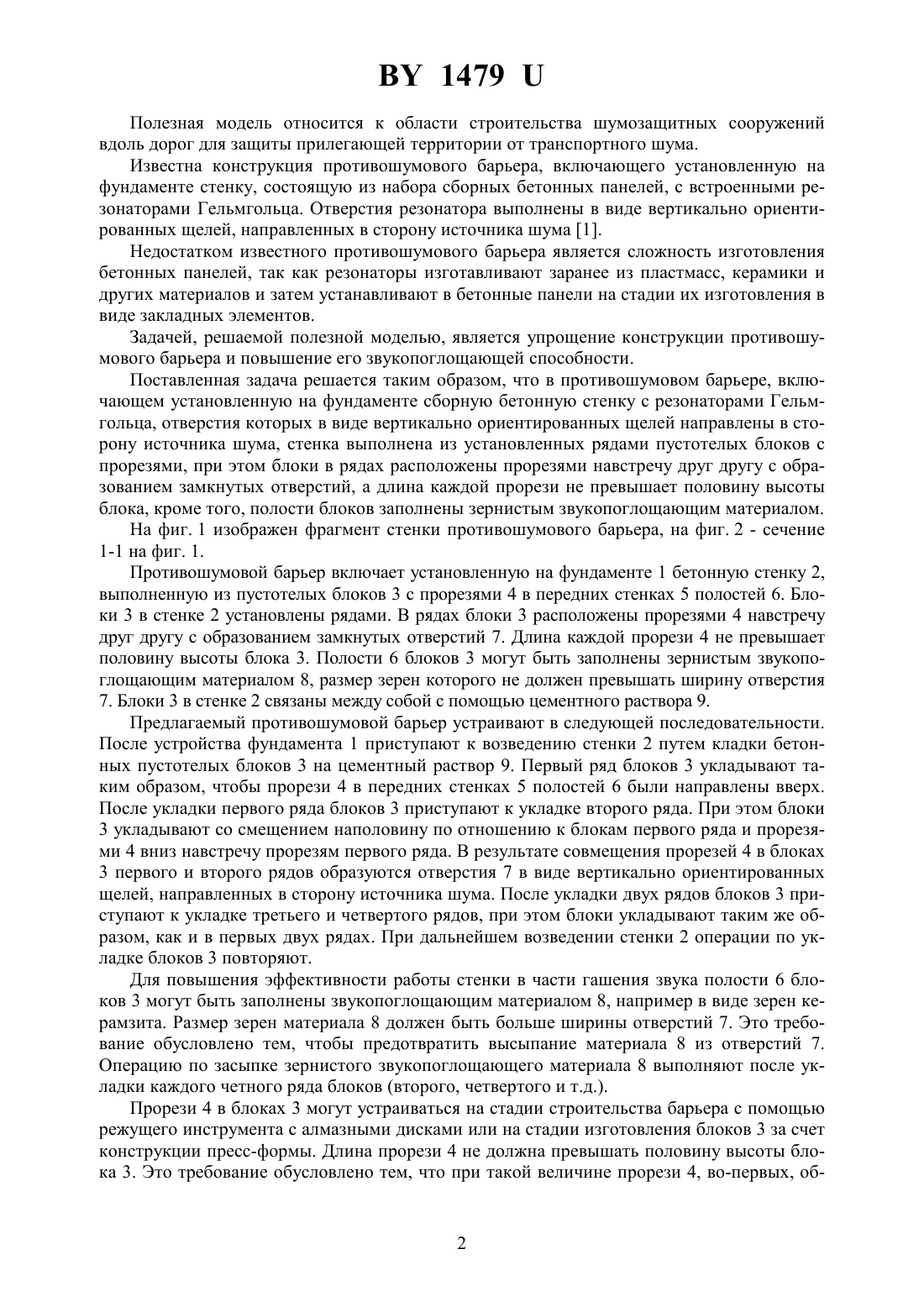

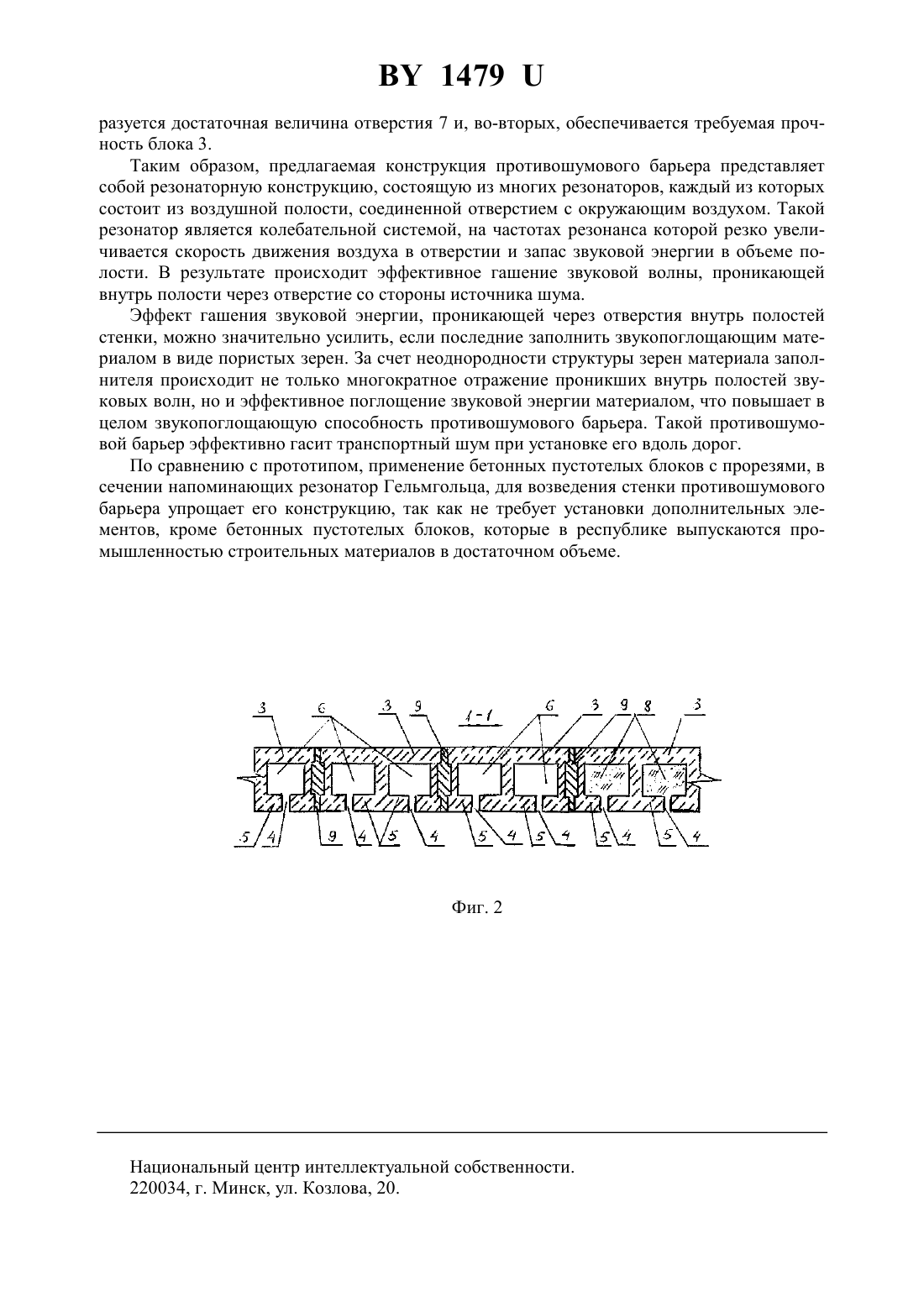

(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Чепцов Геннадий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Противошумовой барьер, включающий установленную на фундаменте сборную бетонную стенку с резонаторами Гельмгольца, отверстия которых в виде вертикально ориентированных щелей направлены в сторону источника шума, отличающийся тем, что стенка выполнена из установленных рядами пустотелых блоков с прорезями, при этом блоки в рядах расположены прорезями навстречу друг другу с образованием замкнутых отверстий, а длина каждой прорези не превышает половину высоты блока. 2. Противошумовой барьер по п. 1, отличающийся тем, что полости блоков за полнены зернистым звукопоглощающим материалом. 1479 Полезная модель относится к области строительства шумозащитных сооружений вдоль дорог для защиты прилегающей территории от транспортного шума. Известна конструкция противошумового барьера, включающего установленную на фундаменте стенку, состоящую из набора сборных бетонных панелей, с встроенными резонаторами Гельмгольца. Отверстия резонатора выполнены в виде вертикально ориентированных щелей, направленных в сторону источника шума 1. Недостатком известного противошумового барьера является сложность изготовления бетонных панелей, так как резонаторы изготавливают заранее из пластмасс, керамики и других материалов и затем устанавливают в бетонные панели на стадии их изготовления в виде закладных элементов. Задачей, решаемой полезной моделью, является упрощение конструкции противошумового барьера и повышение его звукопоглощающей способности. Поставленная задача решается таким образом, что в противошумовом барьере, включающем установленную на фундаменте сборную бетонную стенку с резонаторами Гельмгольца, отверстия которых в виде вертикально ориентированных щелей направлены в сторону источника шума, стенка выполнена из установленных рядами пустотелых блоков с прорезями, при этом блоки в рядах расположены прорезями навстречу друг другу с образованием замкнутых отверстий, а длина каждой прорези не превышает половину высоты блока, кроме того, полости блоков заполнены зернистым звукопоглощающим материалом. На фиг. 1 изображен фрагмент стенки противошумового барьера, на фиг. 2 - сечение 1-1 на фиг. 1. Противошумовой барьер включает установленную на фундаменте 1 бетонную стенку 2,выполненную из пустотелых блоков 3 с прорезями 4 в передних стенках 5 полостей 6. Блоки 3 в стенке 2 установлены рядами. В рядах блоки 3 расположены прорезями 4 навстречу друг другу с образованием замкнутых отверстий 7. Длина каждой прорези 4 не превышает половину высоты блока 3. Полости 6 блоков 3 могут быть заполнены зернистым звукопоглощающим материалом 8, размер зерен которого не должен превышать ширину отверстия 7. Блоки 3 в стенке 2 связаны между собой с помощью цементного раствора 9. Предлагаемый противошумовой барьер устраивают в следующей последовательности. После устройства фундамента 1 приступают к возведению стенки 2 путем кладки бетонных пустотелых блоков 3 на цементный раствор 9. Первый ряд блоков 3 укладывают таким образом, чтобы прорези 4 в передних стенках 5 полостей 6 были направлены вверх. После укладки первого ряда блоков 3 приступают к укладке второго ряда. При этом блоки 3 укладывают со смещением наполовину по отношению к блокам первого ряда и прорезями 4 вниз навстречу прорезям первого ряда. В результате совмещения прорезей 4 в блоках 3 первого и второго рядов образуются отверстия 7 в виде вертикально ориентированных щелей, направленных в сторону источника шума. После укладки двух рядов блоков 3 приступают к укладке третьего и четвертого рядов, при этом блоки укладывают таким же образом, как и в первых двух рядах. При дальнейшем возведении стенки 2 операции по укладке блоков 3 повторяют. Для повышения эффективности работы стенки в части гашения звука полости 6 блоков 3 могут быть заполнены звукопоглощающим материалом 8, например в виде зерен керамзита. Размер зерен материала 8 должен быть больше ширины отверстий 7. Это требование обусловлено тем, чтобы предотвратить высыпание материала 8 из отверстий 7. Операцию по засыпке зернистого звукопоглощающего материала 8 выполняют после укладки каждого четного ряда блоков (второго, четвертого и т.д.). Прорези 4 в блоках 3 могут устраиваться на стадии строительства барьера с помощью режущего инструмента с алмазными дисками или на стадии изготовления блоков 3 за счет конструкции пресс-формы. Длина прорези 4 не должна превышать половину высоты блока 3. Это требование обусловлено тем, что при такой величине прорези 4, во-первых, об 2 1479 разуется достаточная величина отверстия 7 и, во-вторых, обеспечивается требуемая прочность блока 3. Таким образом, предлагаемая конструкция противошумового барьера представляет собой резонаторную конструкцию, состоящую из многих резонаторов, каждый из которых состоит из воздушной полости, соединенной отверстием с окружающим воздухом. Такой резонатор является колебательной системой, на частотах резонанса которой резко увеличивается скорость движения воздуха в отверстии и запас звуковой энергии в объеме полости. В результате происходит эффективное гашение звуковой волны, проникающей внутрь полости через отверстие со стороны источника шума. Эффект гашения звуковой энергии, проникающей через отверстия внутрь полостей стенки, можно значительно усилить, если последние заполнить звукопоглощающим материалом в виде пористых зерен. За счет неоднородности структуры зерен материала заполнителя происходит не только многократное отражение проникших внутрь полостей звуковых волн, но и эффективное поглощение звуковой энергии материалом, что повышает в целом звукопоглощающую способность противошумового барьера. Такой противошумовой барьер эффективно гасит транспортный шум при установке его вдоль дорог. По сравнению с прототипом, применение бетонных пустотелых блоков с прорезями, в сечении напоминающих резонатор Гельмгольца, для возведения стенки противошумового барьера упрощает его конструкцию, так как не требует установки дополнительных элементов, кроме бетонных пустотелых блоков, которые в республике выпускаются промышленностью строительных материалов в достаточном объеме. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
