Свая

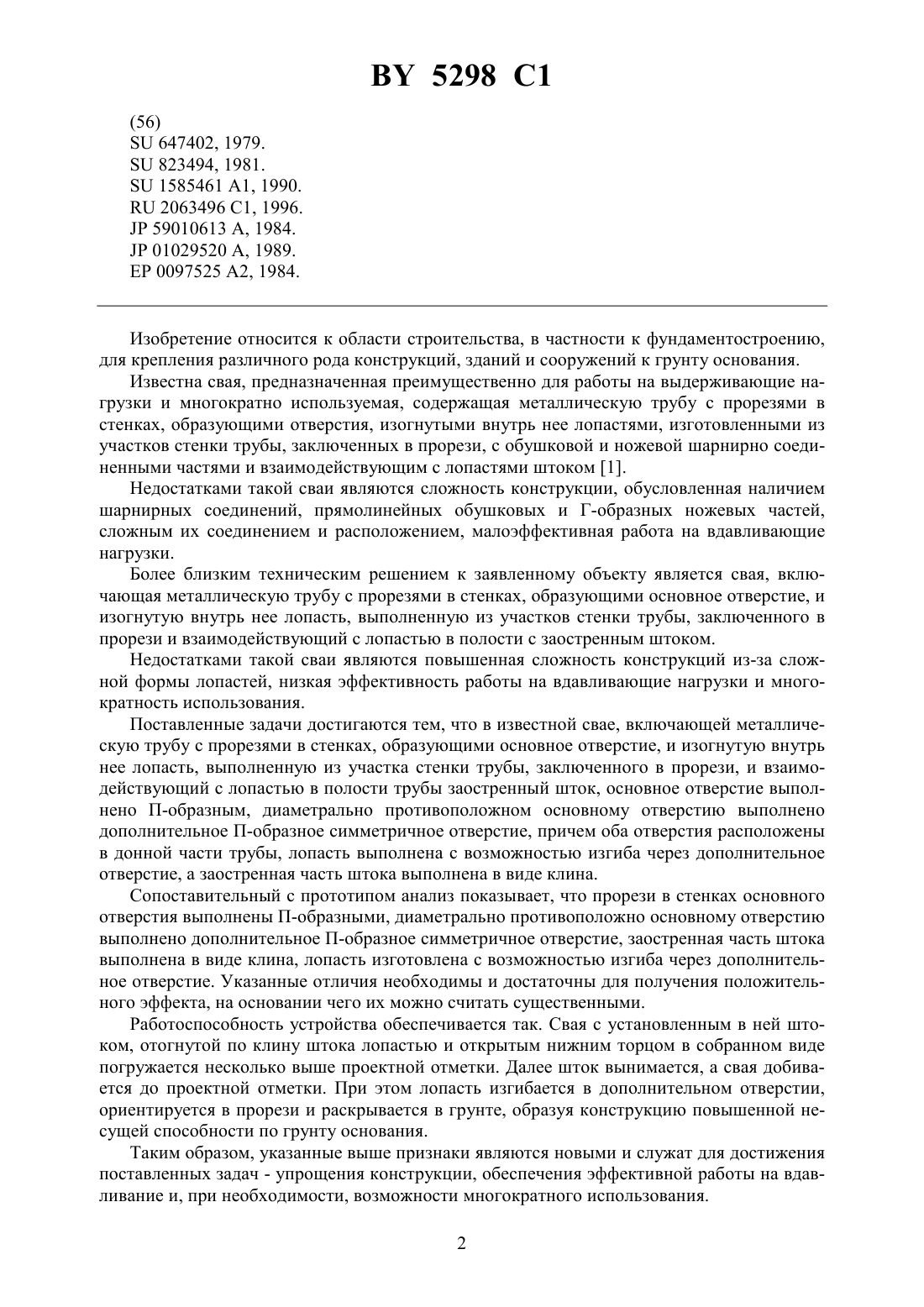

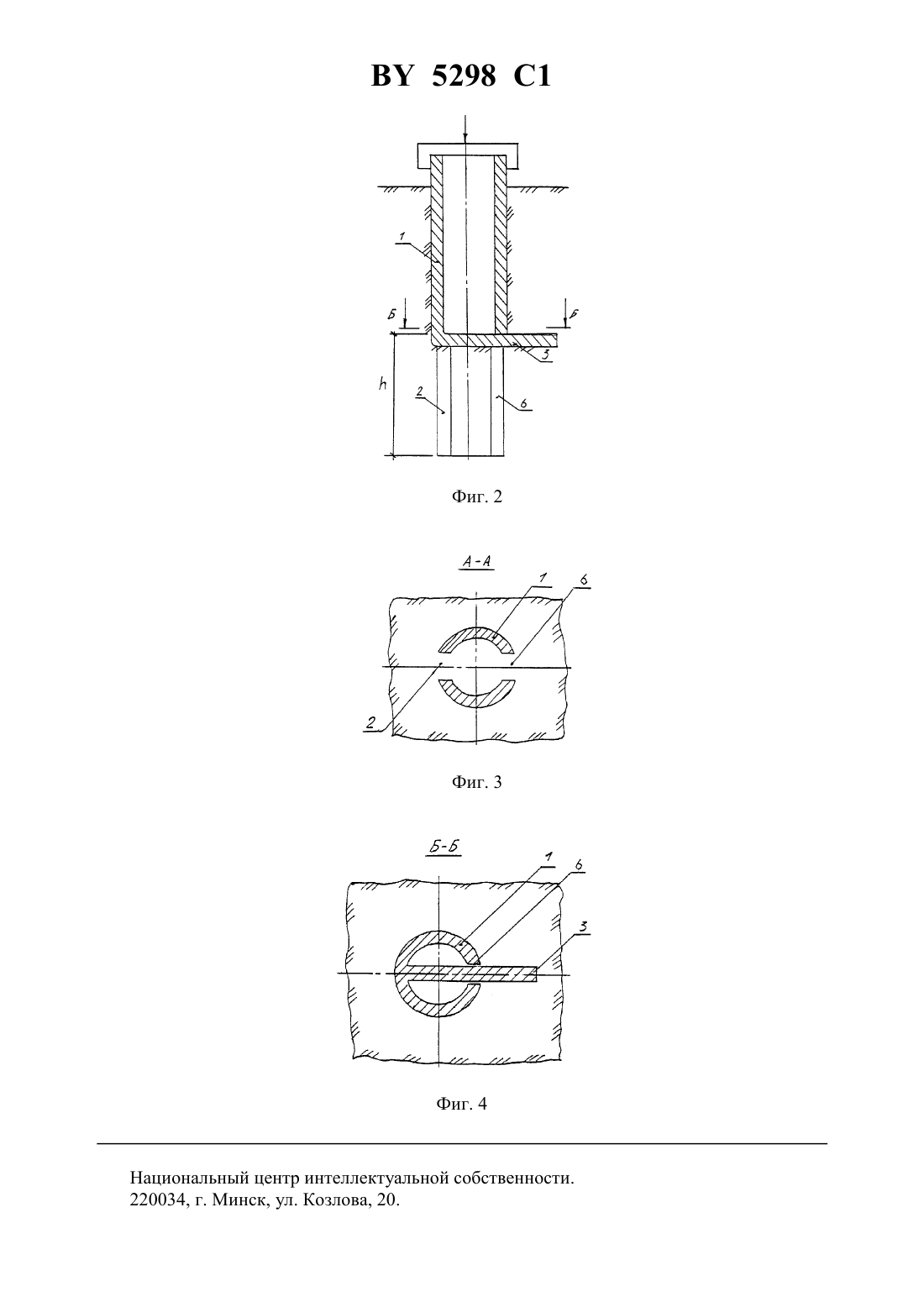

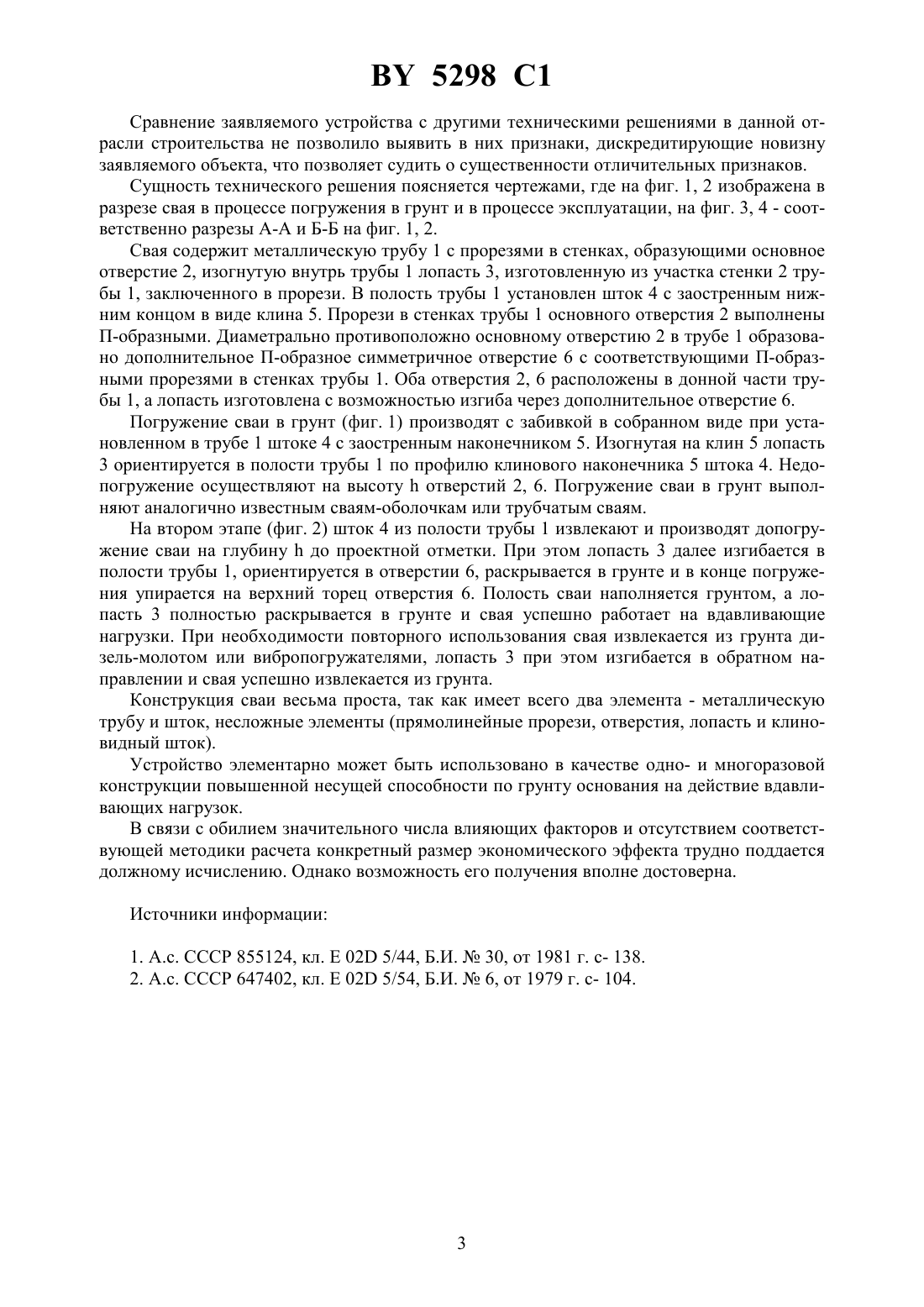

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Петр Степанович Чернюк Владимир Петрович Ивасюк Петр Петрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Свая, включающая металлическую трубу с прорезями в стенках, образующими основное отверстие и изогнутую внутрь нее лопасть, выполненную из участка стенки трубы,заключенного в прорези, и взаимодействующий с лопастью в полости трубы заостренный шток, отличающаяся тем, что основное отверстие выполнено П-образными, диаметрально противоположно основному отверстию расположено дополнительное П-образное симметричное отверстие, причем оба отверстия расположены в донной части трубы, лопасть выполнена с возможностью изгиба через дополнительное отверстие, а заостренная часть штока выполнена в виде клина.(56)647402, 1979.823494, 1981.1585461 1, 1990.2063496 1, 1996.59010613 , 1984.01029520 , 1989.0097525 2, 1984. Изобретение относится к области строительства, в частности к фундаментостроению,для крепления различного рода конструкций, зданий и сооружений к грунту основания. Известна свая, предназначенная преимущественно для работы на выдерживающие нагрузки и многократно используемая, содержащая металлическую трубу с прорезями в стенках, образующими отверстия, изогнутыми внутрь нее лопастями, изготовленными из участков стенки трубы, заключенных в прорези, с обушковой и ножевой шарнирно соединенными частями и взаимодействующим с лопастями штоком 1. Недостатками такой сваи являются сложность конструкции, обусловленная наличием шарнирных соединений, прямолинейных обушковых и Г-образных ножевых частей,сложным их соединением и расположением, малоэффективная работа на вдавливающие нагрузки. Более близким техническим решением к заявленному объекту является свая, включающая металлическую трубу с прорезями в стенках, образующими основное отверстие, и изогнутую внутрь нее лопасть, выполненную из участков стенки трубы, заключенного в прорези и взаимодействующий с лопастью в полости с заостренным штоком. Недостатками такой сваи являются повышенная сложность конструкций из-за сложной формы лопастей, низкая эффективность работы на вдавливающие нагрузки и многократность использования. Поставленные задачи достигаются тем, что в известной свае, включающей металлическую трубу с прорезями в стенках, образующими основное отверстие, и изогнутую внутрь нее лопасть, выполненную из участка стенки трубы, заключенного в прорези, и взаимодействующий с лопастью в полости трубы заостренный шток, основное отверстие выполнено П-образным, диаметрально противоположном основному отверстию выполнено дополнительное П-образное симметричное отверстие, причем оба отверстия расположены в донной части трубы, лопасть выполнена с возможностью изгиба через дополнительное отверстие, а заостренная часть штока выполнена в виде клина. Сопоставительный с прототипом анализ показывает, что прорези в стенках основного отверстия выполнены П-образными, диаметрально противоположно основному отверстию выполнено дополнительное П-образное симметричное отверстие, заостренная часть штока выполнена в виде клина, лопасть изготовлена с возможностью изгиба через дополнительное отверстие. Указанные отличия необходимы и достаточны для получения положительного эффекта, на основании чего их можно считать существенными. Работоспособность устройства обеспечивается так. Свая с установленным в ней штоком, отогнутой по клину штока лопастью и открытым нижним торцом в собранном виде погружается несколько выше проектной отметки. Далее шток вынимается, а свая добивается до проектной отметки. При этом лопасть изгибается в дополнительном отверстии,ориентируется в прорези и раскрывается в грунте, образуя конструкцию повышенной несущей способности по грунту основания. Таким образом, указанные выше признаки являются новыми и служат для достижения поставленных задач - упрощения конструкции, обеспечения эффективной работы на вдавливание и, при необходимости, возможности многократного использования. 2 5298 1 Сравнение заявляемого устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну заявляемого объекта, что позволяет судить о существенности отличительных признаков. Сущность технического решения поясняется чертежами, где на фиг. 1, 2 изображена в разрезе свая в процессе погружения в грунт и в процессе эксплуатации, на фиг. 3, 4 - соответственно разрезы А-А и Б-Б на фиг. 1, 2. Свая содержит металлическую трубу 1 с прорезями в стенках, образующими основное отверстие 2, изогнутую внутрь трубы 1 лопасть 3, изготовленную из участка стенки 2 трубы 1, заключенного в прорези. В полость трубы 1 установлен шток 4 с заостренным нижним концом в виде клина 5. Прорези в стенках трубы 1 основного отверстия 2 выполнены П-образными. Диаметрально противоположно основному отверстию 2 в трубе 1 образовано дополнительное П-образное симметричное отверстие 6 с соответствующими П-образными прорезями в стенках трубы 1. Оба отверстия 2, 6 расположены в донной части трубы 1, а лопасть изготовлена с возможностью изгиба через дополнительное отверстие 6. Погружение сваи в грунт (фиг. 1) производят с забивкой в собранном виде при установленном в трубе 1 штоке 4 с заостренным наконечником 5. Изогнутая на клин 5 лопасть 3 ориентируется в полости трубы 1 по профилю клинового наконечника 5 штока 4. Недопогружение осуществляют на высотуотверстий 2, 6. Погружение сваи в грунт выполняют аналогично известным сваям-оболочкам или трубчатым сваям. На втором этапе (фиг. 2) шток 4 из полости трубы 1 извлекают и производят допогружение сваи на глубинудо проектной отметки. При этом лопасть 3 далее изгибается в полости трубы 1, ориентируется в отверстии 6, раскрывается в грунте и в конце погружения упирается на верхний торец отверстия 6. Полость сваи наполняется грунтом, а лопасть 3 полностью раскрывается в грунте и свая успешно работает на вдавливающие нагрузки. При необходимости повторного использования свая извлекается из грунта дизель-молотом или вибропогружателями, лопасть 3 при этом изгибается в обратном направлении и свая успешно извлекается из грунта. Конструкция сваи весьма проста, так как имеет всего два элемента - металлическую трубу и шток, несложные элементы (прямолинейные прорези, отверстия, лопасть и клиновидный шток). Устройство элементарно может быть использовано в качестве одно- и многоразовой конструкции повышенной несущей способности по грунту основания на действие вдавливающих нагрузок. В связи с обилием значительного числа влияющих факторов и отсутствием соответствующей методики расчета конкретный размер экономического эффекта трудно поддается должному исчислению. Однако возможность его получения вполне достоверна. Источники информации 1. А.с. СССР 855124, кл.02 5/44, Б.И.30, от 1981 г. с- 138. 2. А.с. СССР 647402, кл.02 5/54, Б.И.6, от 1979 г. с- 104. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
