Машина Голубева В. И.

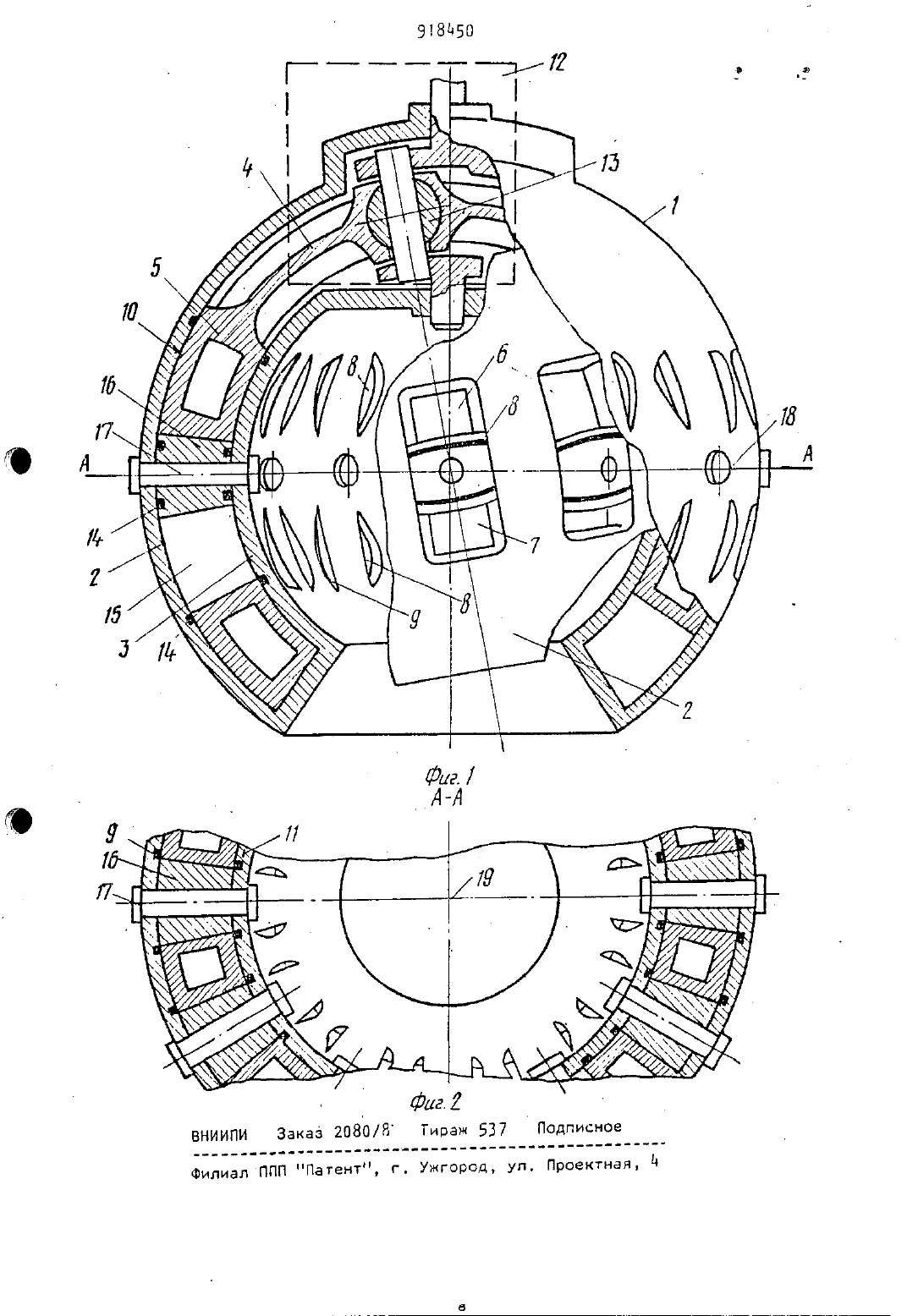

Государственный комитет СССР по делам изобретенийн открытий (О 88 8) Дата опубликования описания 09.Од.82 (72) Автор изобретения В. И. Голубеа Е Р Ед-г БИзвестна машина с качающимся рабочим органом, содержащая корпус с по меньшей мере одной сферической поверхностью и рабочий орган, сферические участки которого сопряжены со сферит ческими поверхностями корпуса с образованием рабочих камер, механизм рас- 10 пределения, приводной механизм, шар. нирно связанный с рабочим органом, и элементы уплотнения Ч.Однако известная машина характеризуется недостаточной надежностью, низ-Б кой весовой и габаритной мощностями.Указанная цепь достигается тем, до что рабочий орган снабжен.меридианапьными полостями, а корпус - перемыч-ками, установленными по его экватору раанещеннымИ в меридианальных полостях и образующими совместно с ними и стенками корпуса рабочие камеры, пеРЭМЫЧКИ Шарнирно установлены на пси,проходящей через центр сферы и эквЧТОП КОППУСЭ, МЕХЭНИЗМ РВСПРЕДЕЛЕНИН рабочего тела выполнен в виде каналов в стенках корпуса, расположенных по траектории движения рабочих камер. ШОНИВ приводного механизма выполнен самоустанавливающимся, а элементы уплотнения рабочих камер установлены в сферических стенках корпуса.На фиг. 1 изображена предлагаемая машина с качающимся рабочим органом,продопьноесечение на Фиг. 2 - разрез А-А на Фиг. ЪМашина с качающимся рабочим оргат ном содержит корпус 1 с двумя внутренними сферическими поверхностями 2 и 3 и рабочий орган Ц, сферические участки 5 которого сопряжены со сферическими поверхностями 2 и 3 корпут са 1 с образованием рабочих камер 6 и 7, механизм распределения, выцоп10 И 1 КОРПУСЭ 1. приводной механизм 2, шарнир 13 которого выполнен самоустанавливающимся и элементы уплотнения тд. Рабочий орган Ц снабжен меридианальными полостями 15, а корд пус 1 - перемычками 16, установленныни шарнирно на оси 17, проходящей через экватор 18 и центр 19 сферы.Машинас качающимся рабочим орга- тонон в режиме двигателя работает следующим образом.Рабочее тело подается в коллектор,объединяющий все каналы 8, находящие ся с одной стороны вдоль рабочих ка- 15мер Б. отводится рабочее тело из каналов 9 в отводящий коллектор (не показан). При этом под давлением рабочего тела рабочие камеры 6, подклю ченные к каналам 8, начинают двигать-дася относительно перемычек 16 и приводят в движение рабочий орган Ц, связанный с приводным механизмом 12,преобразующим качательное движение.движение выходного вала. Рабочие камеры 7 вытесняют рабочее тело в отводящий коллектор (не показан). Фазы рас пределения рабочего тела определяются Формой каналов 8 и 9 и их раслоложе- 33нием.по траектории движения рабочих камер 6 и 7. Реверсирование вращения выходного вала осуществляется изменением направления подачи рабочего тела а соответствующий коллектор.7 Текнико-экономический эффект заклюЧЭЕТСЯ В СУЩЕСТВЕННОМ УВЕПИЧЕНИИ надежности работы, весовой и габаритной мощностей за счет существенного упро ЩЕНИЯ КОНСТПУКЦИИ ППВДПЗГЗЕМОЙ машиныдов широком интервале давлений и числа Оборотов. 351. Машина с качающимся рабочим органом, содержащая корпус с по меньшей мере одной сферической поверхностью и рабочий орган, сферические участки которого сопряжены со сферическими поверхностями корпуса С образованием рабочих камер, механизм ВЭСПВЕДВЛЕНИЯ, ППНВОДНОЙ МЕХЭНИЗМ,шарнирно связанный с рабочим органон,И элементы уплотнения, о Т л и ч а Ю щ а я с я тем, что, с целью увеличения надежности, весовой и габаритной мощностей, рабочий орган снабжен меридианальными полостями, а КООПУС перемычками, установленными по его экватору, размещенными а меридианальных полостях и образующими совместно с ними и стенками корпуса рабочие камеры.2. Машина по п. 1, 0 т л и ч а ющ а я с я тем, что перемычки шарнирно установлены на оси, проходящей через центр сферы и экватор корпуса.3. Машина по пл. 1 и 2, о т л И ч а ю щ а я с я тем, что механизм распределения рабочего тела выполнен в виде каналов в стенках корпуса, расположенных ПО ТВЗЗКТОВИИ ДВИЖЕНИЯ рабочих камер.Ь. Машина по пп. 1-3, о т л и ч а ю щ а я с я тем, что шарнир приБОДНОГО механизма ВЫПОЛНЗН СЗМОУСТЗ нааливающимся.5. Машина по пп. 1-Ь, о т л и ч а ю щ а я с я тем, что элементы уплотнения рабочих камер установлены в сферических стенках корпуса.Источники информации, принятые во внимание при экспертизе
