Рычажный гайковерт ударного действия

Скачать PDF файл.

Текст

Смотреть все

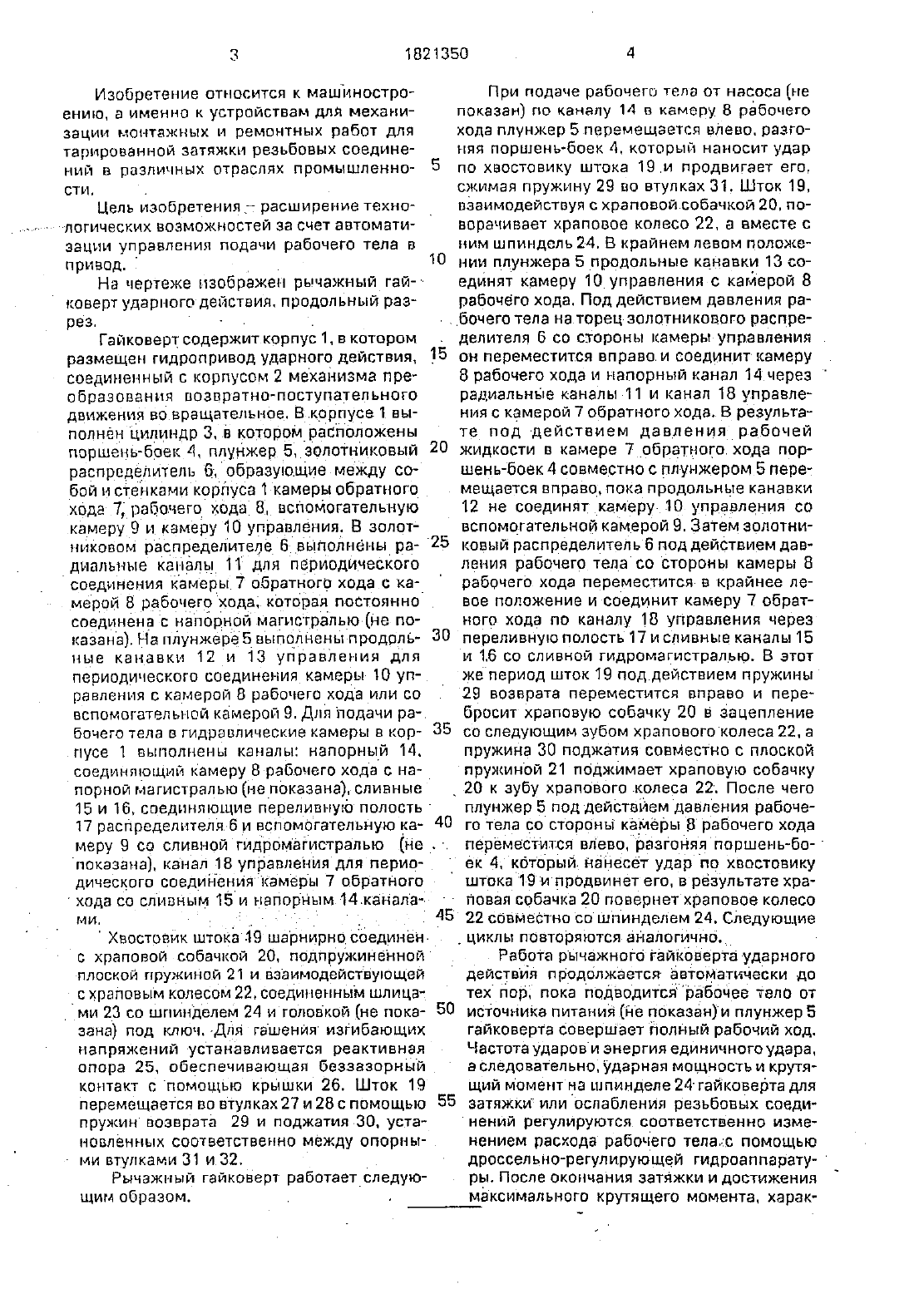

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ведомство СССР югоспАтЕнт СССР)(71). Новопопоцкий политехнический инстиТУТ .Авторское свидетельство СССР Мг 1577946. кл. В 25 В 21/О 2.1986.(54) РЫЧАЖНЬПЙ ГАЙКОВЕРТ УДАРНОГО ДЕЙСТВИЯ(57) Изобретение относится к машиностроению, а именно к устройствам для тарированной затяжки резьбовых соединений в различных отраслях промышленности. Цельских возможностей за счет автоматизации управления подачи рабочего тела в привод. При подаче рабочего тела по каналу 14 вкамеру 8 рабочего хода плунжер 5 переме щается и разгоняет поршень-боек 4. который ударяет по хвостовику штока 19 и продвигает его вместе с храповой собачкой 20. При этом поворачивается храповое колесо 22 и шпиндель 24. 1 ил.Изобретение относится к машиностроЕНИЮ. Е ИМЕННО К УСТПОЙСТВВМ ДЛЯ механиЗЭЦИИ Ъ-ЧО 1-ТЗК 1-1 ЬХ И ремонтных работ ДЛЯ тарированной затяжки резьбовых соединений в различных отраслях Промышленности. .Цель изобретения расширение техно логических возможностей за счет автомати зации управления подачи рабочего тела в привод.юверт ударного действия. продольный раарез. - к . Гайковерт содержиткорпус 1. в котором размещен гидропривод ударного действия,соединенный с корпусом 2 механизма преобразования возвратно-поступатепьного движения во вращательное. В корпусе 1 выполненцилиътдр 3. в которомрасположены поршень-боек 4. плунжер 5. золотниковыйраспределитель Б-Добразующие между со бой и стенками корпуса 1 камеры обратного кода Турабочего кода 8.1 вспомогательную камеру) и камеру 10 управления, В золотниковом распределитедн Б выполнены ра днальные кагдъальд 11 для периодического. мерой 8 рабочего кода которая постоянно соединена -с напорной магистралью-(не показана). На плунжера 5 вьъполнеттвт продел Ьные канавки 12 и 13 управления для периодического соединения камеры- 10 управнения с каглерой В рабочего кода или собОЧЕГО ТЕЛЕ В гидравлические канторы В кор пусе 1 выполнены каналы напорный 111.соединяющий камеру В рабочего хода с на порной глагистральъо (неупоказангу- сливные 15 и 16. соединяющие переливнуго полость17 распределителяб и вспомогательную камеру 9 со сливной гидромагистралью (не показана, канал 18 управлениядля периодического соединениякамеры 7 обратногос крановой собачкой 20. подпружиненной плоской пружиной 21 и взаимодействующей с храповым колесом 22, соединенным шлицами 23 со шпинделем 24 и головкой (не показана под ключ. -Для гашения изгибающих напряжений устанавливается реактивнаяконтакт с помощью крышки 26. Шток 19 перемещается во втул как 27 и 28 с помощью пружин возврата 29 и поджатия-ЗО. установленньлк соответственно между опорны Рычажньлй гайковерт работаетследуюгдим образом.При подаче рабочего тела от насоса не показан) по каналу 14 в камеру 8 рабочего кода плунжер 5 перемещается влево. разгоняя поршень-боек 4. который наносит удар по хвостовику штока 19 и продвигает его. сясимая пружь-ину 29 во втулках 31. Шток 19. взаимодействуя с краповой собачкой 20. поворачивает крановое колесо 22, а вместе с ним шпиндель 24. В крайнем левом положении плунжера 5 Продольные канавки 13 соединят камеру 10 управления с камерой 8 рабочего хода. Под действием давления ра БОЧЭГО тела НЗТОПВЦ ЭОЛОТНИКОВОГО ПЗСПВВделителя 6 со стороны камеры управлениярадиальные каналы 11 и канал 18 управления с камерой Т обратного хода. В результате под действием давления рабочей жидкости в камере Тобратного. хода поршень-боек 4 совместно с плунжером Б перемещается вправо-пока продольные канавки 12 не соединят укамеру- 10 управления со вспомогательной камерой 9. Затем золотниковый распределитель 6 под действием давления рабочего теласо стороны камеры 8 рабочего кода переместится в крайнее левое положение и соединит камеру 7 обратного хода по каналу 18 управления через лереливнуго полость 17 и сливные каналы 15жепериод шток 19 под действием пружины 29 возврата переместится вправо и перебросит храповую собачку 20 в зацепление со следующим зубом храпового колеса 22. а пружина 30 поджатие совместно с плоской пружиной 21 поджимает храповую собачку20 к зубу храпового колеса 221. После чегоплунжер 5 под действием давления рабочего тела со стороны камеры В рабочего ходаек 4. который. нанесет удар по хвостовику штока 19 ипродвинет его. в результате краповая собачка 20 повернет храповое колесо 22 совместно со шпинделем 24. СледующиеРабота рычажного гайковерта ударного действия продолжается автоматически до тех пор пока подводитсяпэабочее тело от источника питания (не показан)и плунжер 5 гайковерта совершает полный рабочий ход. Частота ударови энергия единичного удара. а следовательно ударная мощность и крутящий момент на цлпинделе 24- гайковерта для затяжки или ослабления резьбовых соединений регулируются соответственно изменением раскода рабочего телаыс помощьюВы. ПОСЛЕ ОКОНЧЭНИЯ ЗЭТПЖКИ И ДОСТИЖЕНИЯ МЭКСИМЭЛЬНОГО КрУТЯЩВГО МОМВНТЗ. характеризуемого номинальной ударной мощностью гидропривода, плунжер не совершает полный рабочий ход. И гайковерт автоматически ОТКЛЮЧЭВТСЯ.Формула изобретения Рычажный гайковерт ударного действил. содержащий корпус. размещенные внем привод ударного действия с цилинд ром. поршнем. бойком и размещенным в цилиндре распределителем. рабочую головку. выполненную в виде зубчатого колеса с профильным осевым отверстием. и шток.один конец которого кинематически связан .с зубчатым колесом, а другой - с поршнембойкомотличающийслтемжтос цепью расширения технологических возможностей за счет автоматизации процесса управления подачей рабочего тела в привод,распределитель выполнен золотникового типа. подпружинен вдоль оси к поршнюбойку, а гайковерт снабжен храповой собачкой. шарнирно размещенной н-а конце штока для взаимодействия с зубчатым колесом. выполненным храповым. и пружиной. размещенной коаксиально со штоком. один конец которой уперт в корпус. а другой закреплен на штоке.ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушская наб, 4/5

МПК / Метки

МПК: B25B 21/02

Метки: гайковерт, рычажный, ударного, действия
