Автономный санитарный узел

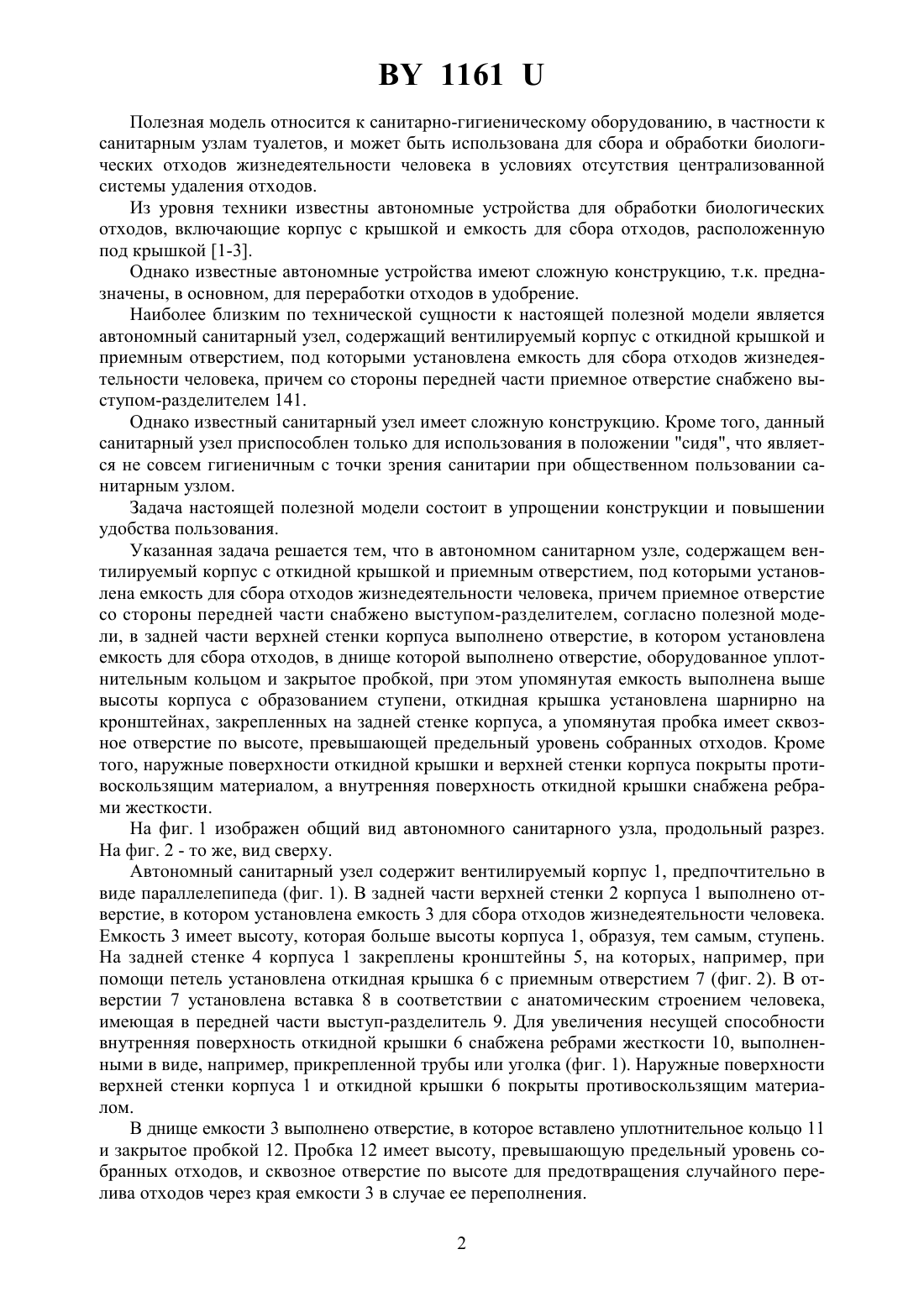

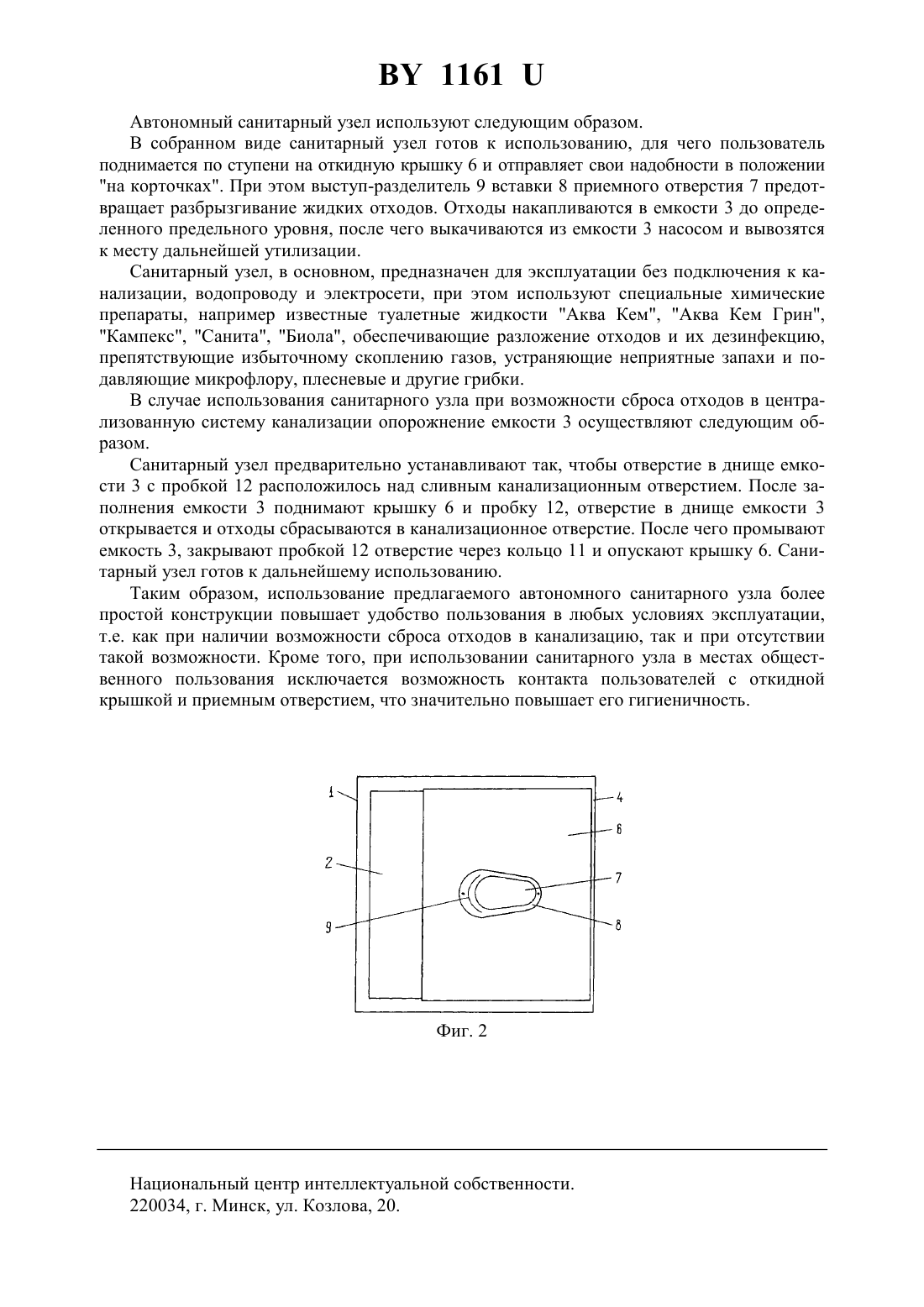

(51)47 11/00,03 11/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Косенков Игорь Юрьевич(72) Автор Косенков Игорь Юрьевич(73) Патентообладатель Косенков Игорь Юрьевич(57) 1. Автономный санитарный узел, содержащий вентилируемый корпус с откидной крышкой и приемным отверстием, под которыми установлена емкость для сбора отходов жизнедеятельности человека, причем со стороны передней части приемное отверстие снабжено выступом-разделителем, отличающийся тем, что в задней части верхней стенки корпуса выполнено отверстие, в котором установлена емкость для сбора отходов, в днище которой выполнено отверстие, оборудованное уплотнительным кольцом и закрытое пробкой, при этом упомянутая емкость выполнена выше высоты корпуса с образованием ступени, откидная крышка установлена шарнирно на кронштейнах, закрепленных на задней стенке корпуса, а упомянутая пробка имеет сквозное отверстие по высоте, превышающей предельный уровень собранных отходов. 2. Санитарный узел по п. 1, отличающийся тем, что наружные поверхности откидной крышки и верхней стенки корпуса покрыты противоскользящим материалом. 3. Санитарный узел по п. 1 или 2, отличающийся тем, что внутренняя поверхность откидной крышки снабжена ребрами жесткости. 1161 Полезная модель относится к санитарно-гигиеническому оборудованию, в частности к санитарным узлам туалетов, и может быть использована для сбора и обработки биологических отходов жизнедеятельности человека в условиях отсутствия централизованной системы удаления отходов. Из уровня техники известны автономные устройства для обработки биологических отходов, включающие корпус с крышкой и емкость для сбора отходов, расположенную под крышкой 1-3. Однако известные автономные устройства имеют сложную конструкцию, т.к. предназначены, в основном, для переработки отходов в удобрение. Наиболее близким по технической сущности к настоящей полезной модели является автономный санитарный узел, содержащий вентилируемый корпус с откидной крышкой и приемным отверстием, под которыми установлена емкость для сбора отходов жизнедеятельности человека, причем со стороны передней части приемное отверстие снабжено выступом-разделителем 141. Однако известный санитарный узел имеет сложную конструкцию. Кроме того, данный санитарный узел приспособлен только для использования в положении сидя, что является не совсем гигиеничным с точки зрения санитарии при общественном пользовании санитарным узлом. Задача настоящей полезной модели состоит в упрощении конструкции и повышении удобства пользования. Указанная задача решается тем, что в автономном санитарном узле, содержащем вентилируемый корпус с откидной крышкой и приемным отверстием, под которыми установлена емкость для сбора отходов жизнедеятельности человека, причем приемное отверстие со стороны передней части снабжено выступом-разделителем, согласно полезной модели, в задней части верхней стенки корпуса выполнено отверстие, в котором установлена емкость для сбора отходов, в днище которой выполнено отверстие, оборудованное уплотнительным кольцом и закрытое пробкой, при этом упомянутая емкость выполнена выше высоты корпуса с образованием ступени, откидная крышка установлена шарнирно на кронштейнах, закрепленных на задней стенке корпуса, а упомянутая пробка имеет сквозное отверстие по высоте, превышающей предельный уровень собранных отходов. Кроме того, наружные поверхности откидной крышки и верхней стенки корпуса покрыты противоскользящим материалом, а внутренняя поверхность откидной крышки снабжена ребрами жесткости. На фиг. 1 изображен общий вид автономного санитарного узла, продольный разрез. На фиг. 2 - то же, вид сверху. Автономный санитарный узел содержит вентилируемый корпус 1, предпочтительно в виде параллелепипеда (фиг. 1). В задней части верхней стенки 2 корпуса 1 выполнено отверстие, в котором установлена емкость 3 для сбора отходов жизнедеятельности человека. Емкость 3 имеет высоту, которая больше высоты корпуса 1, образуя, тем самым, ступень. На задней стенке 4 корпуса 1 закреплены кронштейны 5, на которых, например, при помощи петель установлена откидная крышка 6 с приемным отверстием 7 (фиг. 2). В отверстии 7 установлена вставка 8 в соответствии с анатомическим строением человека,имеющая в передней части выступ-разделитель 9. Для увеличения несущей способности внутренняя поверхность откидной крышки 6 снабжена ребрами жесткости 10, выполненными в виде, например, прикрепленной трубы или уголка (фиг. 1). Наружные поверхности верхней стенки корпуса 1 и откидной крышки 6 покрыты противоскользящим материалом. В днище емкости 3 выполнено отверстие, в которое вставлено уплотнительное кольцо 11 и закрытое пробкой 12. Пробка 12 имеет высоту, превышающую предельный уровень собранных отходов, и сквозное отверстие по высоте для предотвращения случайного перелива отходов через края емкости 3 в случае ее переполнения. 2 1161 Автономный санитарный узел используют следующим образом. В собранном виде санитарный узел готов к использованию, для чего пользователь поднимается по ступени на откидную крышку 6 и отправляет свои надобности в положении на корточках. При этом выступ-разделитель 9 вставки 8 приемного отверстия 7 предотвращает разбрызгивание жидких отходов. Отходы накапливаются в емкости 3 до определенного предельного уровня, после чего выкачиваются из емкости 3 насосом и вывозятся к месту дальнейшей утилизации. Санитарный узел, в основном, предназначен для эксплуатации без подключения к канализации, водопроводу и электросети, при этом используют специальные химические препараты, например известные туалетные жидкости Аква Кем, Аква Кем Грин,Кампекс, Санита, Биола, обеспечивающие разложение отходов и их дезинфекцию,препятствующие избыточному скоплению газов, устраняющие неприятные запахи и подавляющие микрофлору, плесневые и другие грибки. В случае использования санитарного узла при возможности сброса отходов в централизованную систему канализации опорожнение емкости 3 осуществляют следующим образом. Санитарный узел предварительно устанавливают так, чтобы отверстие в днище емкости 3 с пробкой 12 расположилось над сливным канализационным отверстием. После заполнения емкости 3 поднимают крышку 6 и пробку 12, отверстие в днище емкости 3 открывается и отходы сбрасываются в канализационное отверстие. После чего промывают емкость 3, закрывают пробкой 12 отверстие через кольцо 11 и опускают крышку 6. Санитарный узел готов к дальнейшему использованию. Таким образом, использование предлагаемого автономного санитарного узла более простой конструкции повышает удобство пользования в любых условиях эксплуатации,т.е. как при наличии возможности сброса отходов в канализацию, так и при отсутствии такой возможности. Кроме того, при использовании санитарного узла в местах общественного пользования исключается возможность контакта пользователей с откидной крышкой и приемным отверстием, что значительно повышает его гигиеничность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
