Узел наклона пильного стола

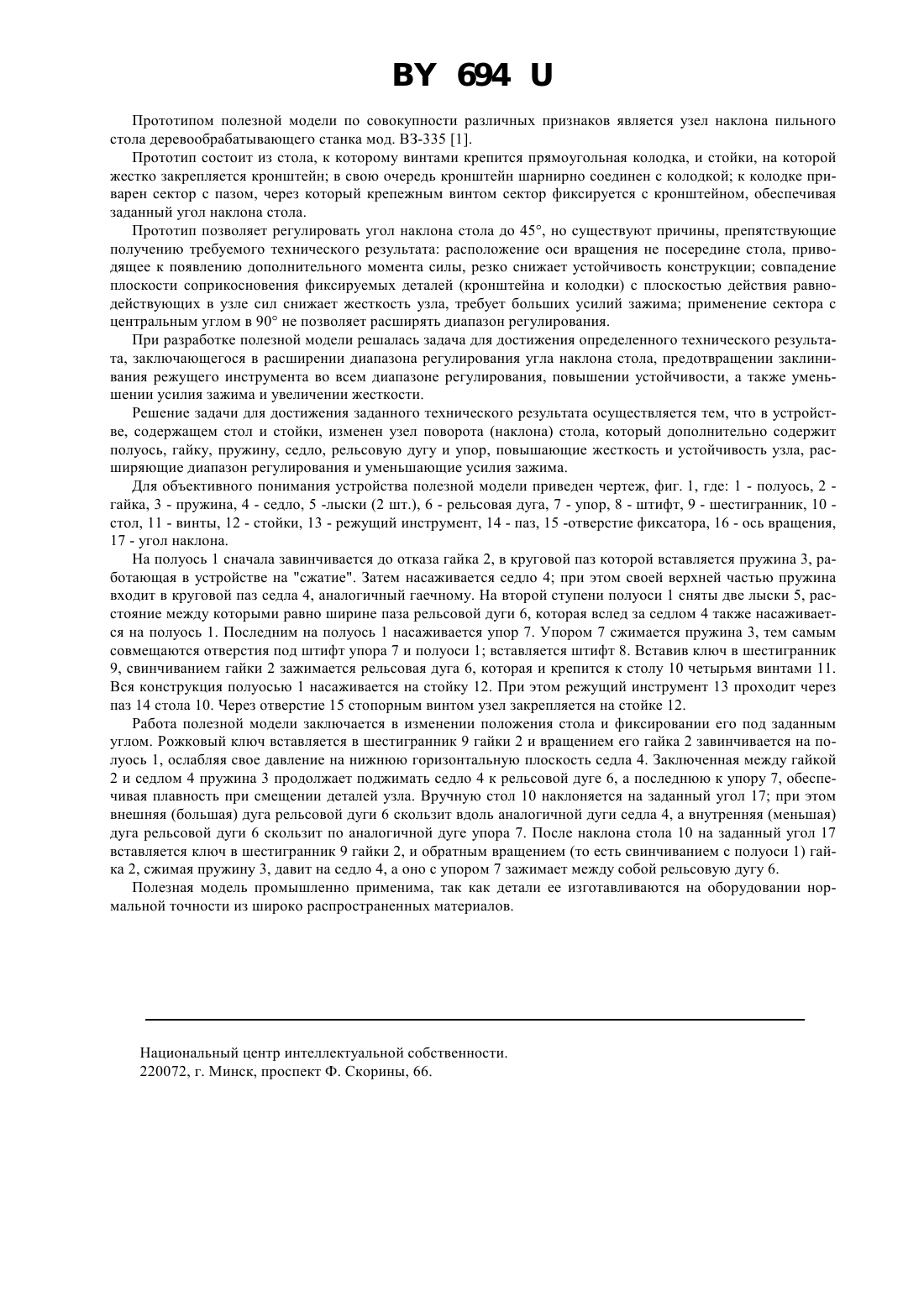

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УЗЕЛ НАКЛОНА ПИЛЬНОГО СТОЛА(57) Узел наклона пильного стола, содержащий стол и стойки, отличающийся тем, что имеет полуось как несущий элемент конструкции, гайку для фиксирования угла наклона пружину, обеспечивающую плавность механических характеристик седло для равномерного распределения нагрузки, повышения устойчивости и жесткости узла, уменьшения усилий зажима рельсовую дугу, расширяющую диапазон регулирования упор и паз в середине плоскости стола, также повышающий устойчивость конструкции. Полезная модель относится к деревообработке и может быть использована для распиловки древесины. 1 694 Прототипом полезной модели по совокупности различных признаков является узел наклона пильного стола деревообрабатывающего станка мод. ВЗ-335 1. Прототип состоит из стола, к которому винтами крепится прямоугольная колодка, и стойки, на которой жестко закрепляется кронштейн в свою очередь кронштейн шарнирно соединен с колодкой к колодке приварен сектор с пазом, через который крепежным винтом сектор фиксируется с кронштейном, обеспечивая заданный угол наклона стола. Прототип позволяет регулировать угол наклона стола до 45, но существуют причины, препятствующие получению требуемого технического результата расположение оси вращения не посередине стола, приводящее к появлению дополнительного момента силы, резко снижает устойчивость конструкции совпадение плоскости соприкосновения фиксируемых деталей (кронштейна и колодки) с плоскостью действия равнодействующих в узле сил снижает жесткость узла, требует больших усилий зажима применение сектора с центральным углом в 90 не позволяет расширять диапазон регулирования. При разработке полезной модели решалась задача для достижения определенного технического результата, заключающегося в расширении диапазона регулирования угла наклона стола, предотвращении заклинивания режущего инструмента во всем диапазоне регулирования, повышении устойчивости, а также уменьшении усилия зажима и увеличении жесткости. Решение задачи для достижения заданного технического результата осуществляется тем, что в устройстве, содержащем стол и стойки, изменен узел поворота (наклона) стола, который дополнительно содержит полуось, гайку, пружину, седло, рельсовую дугу и упор, повышающие жесткость и устойчивость узла, расширяющие диапазон регулирования и уменьшающие усилия зажима. Для объективного понимания устройства полезной модели приведен чертеж, фиг. 1, где 1 - полуось, 2 гайка, 3 - пружина, 4 - седло, 5 -лыски (2 шт.), 6 - рельсовая дуга, 7 - упор, 8 - штифт, 9 - шестигранник, 10 стол, 11 - винты, 12 - стойки, 13 - режущий инструмент, 14 - паз, 15 -отверстие фиксатора, 16 - ось вращения,17 - угол наклона. На полуось 1 сначала завинчивается до отказа гайка 2, в круговой паз которой вставляется пружина 3, работающая в устройстве на сжатие. Затем насаживается седло 4 при этом своей верхней частью пружина входит в круговой паз седла 4, аналогичный гаечному. На второй ступени полуоси 1 сняты две лыски 5, расстояние между которыми равно ширине паза рельсовой дуги 6, которая вслед за седлом 4 также насаживается на полуось 1. Последним на полуось 1 насаживается упор 7. Упором 7 сжимается пружина 3, тем самым совмещаются отверстия под штифт упора 7 и полуоси 1 вставляется штифт 8. Вставив ключ в шестигранник 9, свинчиванием гайки 2 зажимается рельсовая дуга 6, которая и крепится к столу 10 четырьмя винтами 11. Вся конструкция полуосью 1 насаживается на стойку 12. При этом режущий инструмент 13 проходит через паз 14 стола 10. Через отверстие 15 стопорным винтом узел закрепляется на стойке 12. Работа полезной модели заключается в изменении положения стола и фиксировании его под заданным углом. Рожковый ключ вставляется в шестигранник 9 гайки 2 и вращением его гайка 2 завинчивается на полуось 1, ослабляя свое давление на нижнюю горизонтальную плоскость седла 4. Заключенная между гайкой 2 и седлом 4 пружина 3 продолжает поджимать седло 4 к рельсовой дуге 6, а последнюю к упору 7, обеспечивая плавность при смещении деталей узла. Вручную стол 10 наклоняется на заданный угол 17 при этом внешняя (большая) дуга рельсовой дуги 6 скользит вдоль аналогичной дуги седла 4, а внутренняя (меньшая) дуга рельсовой дуги 6 скользит по аналогичной дуге упора 7. После наклона стола 10 на заданный угол 17 вставляется ключ в шестигранник 9 гайки 2, и обратным вращением (то есть свинчиванием с полуоси 1) гайка 2, сжимая пружину 3, давит на седло 4, а оно с упором 7 зажимает между собой рельсовую дугу 6. Полезная модель промышленно применима, так как детали ее изготавливаются на оборудовании нормальной точности из широко распространенных материалов. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
