Виброкавитационный смеситель-гомогенизатор

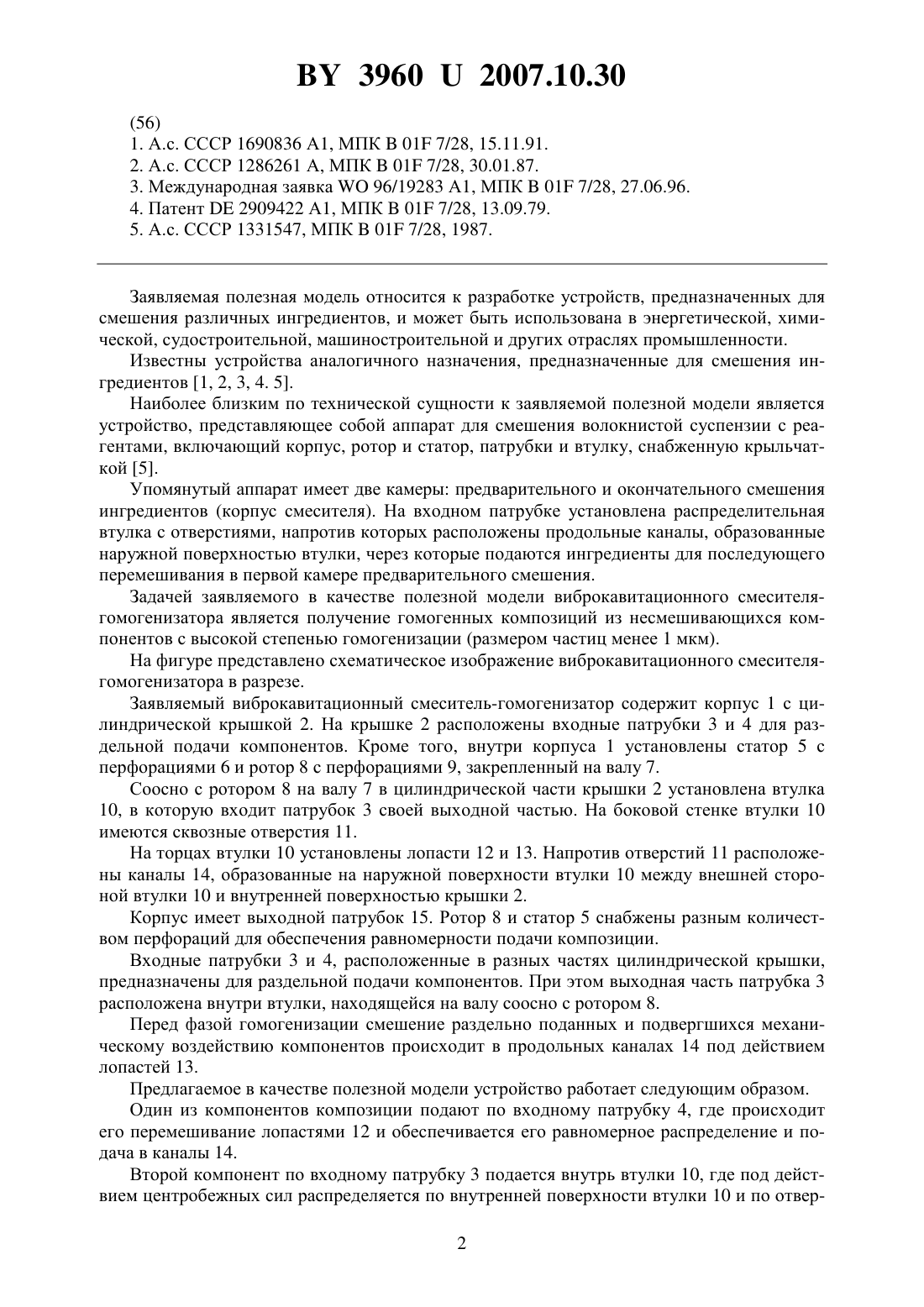

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Ларк Кам(72) Автор Богданович Павел Петрович(73) Патентообладатель Общество с ограниченной ответственностью Ларк Кам(57) Виброкавитационный смеситель-гомогенизатор, содержащий корпус, внутри которого расположены ротор и статор с перфорациями, входной патрубок, втулка с лопастями и сквозными отверстиями на боковой поверхности, напротив которых расположены продольные каналы, образованные на наружной поверхности втулки, отличающийся тем,что корпус смесителя-гомогенизатора снабжен цилиндрической крышкой с расположенными на ней двумя входными патрубками для раздельной подачи компонентов, втулка установлена на валу соосно с ротором в цилиндрической части крышки, а один из входных патрубков своей выходной частью расположен внутри втулки, при этом втулка с обоих торцов снабжена лопастями, а ротор и статор имеют разное количество перфораций для обеспечения равномерности подачи композиции.(56) 1. А.с. СССР 1690836 А 1, МПК 01 7/28, 15.11.91. 2. А.с. СССР 1286261 А, МПК 01 7/28, 30.01.87. 3. Международная заявка 96/19283 А 1, МПК 01 7/28, 27.06.96. 4. Патент 2909422 А 1, МПК 01 7/28, 13.09.79. 5. А.с. СССР 1331547, МПК 01 7/28, 1987. Заявляемая полезная модель относится к разработке устройств, предназначенных для смешения различных ингредиентов, и может быть использована в энергетической, химической, судостроительной, машиностроительной и других отраслях промышленности. Известны устройства аналогичного назначения, предназначенные для смешения ингредиентов 1, 2, 3, 4. 5. Наиболее близким по технической сущности к заявляемой полезной модели является устройство, представляющее собой аппарат для смешения волокнистой суспензии с реагентами, включающий корпус, ротор и статор, патрубки и втулку, снабженную крыльчаткой 5. Упомянутый аппарат имеет две камеры предварительного и окончательного смешения ингредиентов (корпус смесителя). На входном патрубке установлена распределительная втулка с отверстиями, напротив которых расположены продольные каналы, образованные наружной поверхностью втулки, через которые подаются ингредиенты для последующего перемешивания в первой камере предварительного смешения. Задачей заявляемого в качестве полезной модели виброкавитационного смесителягомогенизатора является получение гомогенных композиций из несмешивающихся компонентов с высокой степенью гомогенизации (размером частиц менее 1 мкм). На фигуре представлено схематическое изображение виброкавитационного смесителягомогенизатора в разрезе. Заявляемый виброкавитационный смеситель-гомогенизатор содержит корпус 1 с цилиндрической крышкой 2. На крышке 2 расположены входные патрубки 3 и 4 для раздельной подачи компонентов. Кроме того, внутри корпуса 1 установлены статор 5 с перфорациями 6 и ротор 8 с перфорациями 9, закрепленный на валу 7. Соосно с ротором 8 на валу 7 в цилиндрической части крышки 2 установлена втулка 10, в которую входит патрубок 3 своей выходной частью. На боковой стенке втулки 10 имеются сквозные отверстия 11. На торцах втулки 10 установлены лопасти 12 и 13. Напротив отверстий 11 расположены каналы 14, образованные на наружной поверхности втулки 10 между внешней стороной втулки 10 и внутренней поверхностью крышки 2. Корпус имеет выходной патрубок 15. Ротор 8 и статор 5 снабжены разным количеством перфораций для обеспечения равномерности подачи композиции. Входные патрубки 3 и 4, расположенные в разных частях цилиндрической крышки,предназначены для раздельной подачи компонентов. При этом выходная часть патрубка 3 расположена внутри втулки, находящейся на валу соосно с ротором 8. Перед фазой гомогенизации смешение раздельно поданных и подвергшихся механическому воздействию компонентов происходит в продольных каналах 14 под действием лопастей 13. Предлагаемое в качестве полезной модели устройство работает следующим образом. Один из компонентов композиции подают по входному патрубку 4, где происходит его перемешивание лопастями 12 и обеспечивается его равномерное распределение и подача в каналы 14. Второй компонент по входному патрубку 3 подается внутрь втулки 10, где под действием центробежных сил распределяется по внутренней поверхности втулки 10 и по отвер 2 39602007.10.30 стиям 11 попадает в каналы 14, и при помощи лопастей 13 перемешивается с первым компонентом, и подается на фазу гомогенизации. Таким образом, макрочастицы второго компонента при вращении втулки 10 под действием центробежных сил приходят в движение и компонент нагнетается в каналы 14, где и происходит его смешение с первым компонентом, который был активно перемешан с помощью лопастей 12. По выходному патрубку 15 готовая композиция непрерывно выгружается из установки. Разработанное устройство использовали для приготовления водно-топливной композиции. Приготовленная композиция обладает высокой стабильностью, что позволяет использовать ее в реальных энергетических установках, например в двигателях внутреннего сгорания. Высокая степень гомогенизации композиции обеспечивает получение частиц с размером менее 1 мкм. При использовании композиции на основе бензина марки А-76, содержащего 15 воды и 0,5 поверхностно-активных веществ, приготовленной с использованием разработанного устройства, октановое число повышается до 100-102 ед. Таким образом, заявляемый в качестве полезной модели виброкавитационный смеситель-гомогенизатор может быть установлен непосредственно на борту транспортного устройства и в непрерывном режиме приготавливать топливные композиции по заданной программе в зависимости от режимов работы двигателя, обеспечивая при этом высокую степень гомогенизации топливной композиции. Его использование позволяет улучшить эксплуатационные и экологические параметры энергетических установок. Заявляемая полезная модель технически осуществима в изготовлении и промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
