Резьбонарезная головка для нарезки конической резьбы на арматурном стержне

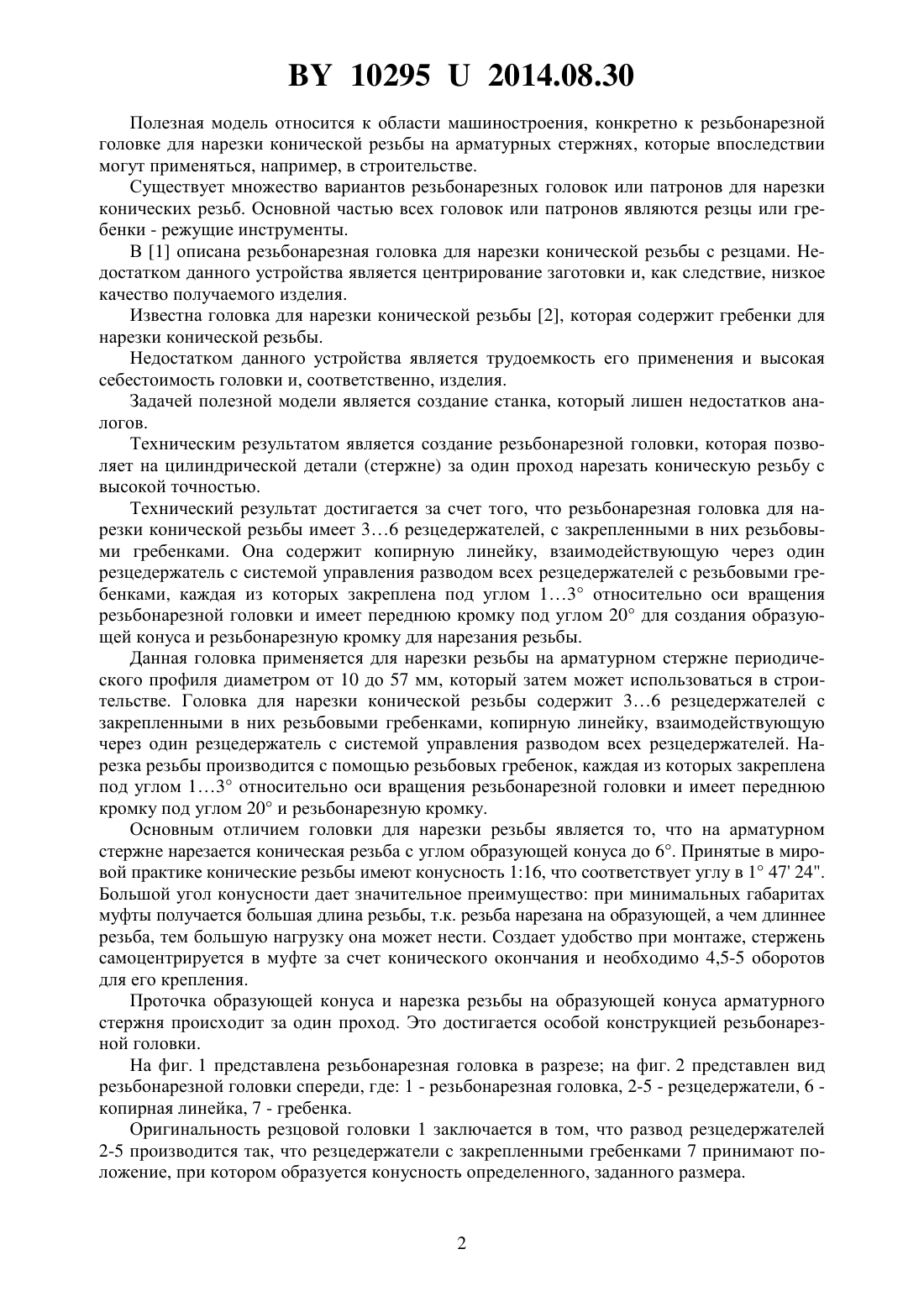

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЗЬБОНАРЕЗНАЯ ГОЛОВКА ДЛЯ НАРЕЗКИ КОНИЧЕСКОЙ РЕЗЬБЫ НА АРМАТУРНОМ СТЕРЖНЕ(72) Автор Алимов Марат Мирсултанович(57) Резьбонарезная головка для нарезки конической резьбы, имеющая 36 резцедержателей с закрепленными в них резьбовыми гребенками, отличающаяся тем, что содержит копирную линейку, взаимодействующую через один резцедержатель с системой управления разводом всех резцедержателей с резьбовыми гребенками, каждая из которых закреплена под углом 13 относительно оси вращения резьбонарезной головки и выполнена с передней, скошенной под углом 20 кромкой и резьбонарезной кромкой. 102952014.08.30 Полезная модель относится к области машиностроения, конкретно к резьбонарезной головке для нарезки конической резьбы на арматурных стержнях, которые впоследствии могут применяться, например, в строительстве. Существует множество вариантов резьбонарезных головок или патронов для нарезки конических резьб. Основной частью всех головок или патронов являются резцы или гребенки - режущие инструменты. В 1 описана резьбонарезная головка для нарезки конической резьбы с резцами. Недостатком данного устройства является центрирование заготовки и, как следствие, низкое качество получаемого изделия. Известна головка для нарезки конической резьбы 2, которая содержит гребенки для нарезки конической резьбы. Недостатком данного устройства является трудоемкость его применения и высокая себестоимость головки и, соответственно, изделия. Задачей полезной модели является создание станка, который лишен недостатков аналогов. Техническим результатом является создание резьбонарезной головки, которая позволяет на цилиндрической детали (стержне) за один проход нарезать коническую резьбу с высокой точностью. Технический результат достигается за счет того, что резьбонарезная головка для нарезки конической резьбы имеет 36 резцедержателей, с закрепленными в них резьбовыми гребенками. Она содержит копирную линейку, взаимодействующую через один резцедержатель с системой управления разводом всех резцедержателей с резьбовыми гребенками, каждая из которых закреплена под углом 13 относительно оси вращения резьбонарезной головки и имеет переднюю кромку под углом 20 для создания образующей конуса и резьбонарезную кромку для нарезания резьбы. Данная головка применяется для нарезки резьбы на арматурном стержне периодического профиля диаметром от 10 до 57 мм, который затем может использоваться в строительстве. Головка для нарезки конической резьбы содержит 36 резцедержателей с закрепленными в них резьбовыми гребенками, копирную линейку, взаимодействующую через один резцедержатель с системой управления разводом всех резцедержателей. Нарезка резьбы производится с помощью резьбовых гребенок, каждая из которых закреплена под углом 13 относительно оси вращения резьбонарезной головки и имеет переднюю кромку под углом 20 и резьбонарезную кромку. Основным отличием головки для нарезки резьбы является то, что на арматурном стержне нарезается коническая резьба с углом образующей конуса до 6. Принятые в мировой практике конические резьбы имеют конусность 116, что соответствует углу в 1 47 24. Большой угол конусности дает значительное преимущество при минимальных габаритах муфты получается большая длина резьбы, т.к. резьба нарезана на образующей, а чем длиннее резьба, тем большую нагрузку она может нести. Создает удобство при монтаже, стержень самоцентрируется в муфте за счет конического окончания и необходимо 4,5-5 оборотов для его крепления. Проточка образующей конуса и нарезка резьбы на образующей конуса арматурного стержня происходит за один проход. Это достигается особой конструкцией резьбонарезной головки. На фиг. 1 представлена резьбонарезная головка в разрезе на фиг. 2 представлен вид резьбонарезной головки спереди, где 1 - резьбонарезная головка, 2-5 - резцедержатели, 6 копирная линейка, 7 - гребенка. Оригинальность резцовой головки 1 заключается в том, что развод резцедержателей 2-5 производится так, что резцедержатели с закрепленными гребенками 7 принимают положение, при котором образуется конусность определенного, заданного размера. 102952014.08.30 Управление разводом резцедержателей 2-5 производится с помощью копирной линейки 6, профиль линейки рассчитывается в зависимости от диаметров стержней арматуры. Резьбовые гребенки 7, закрепленные на резцедержателях, образуют угол 13 относительно оси вращения резьбонарезной головки. Конструкция резьбовой гребенки, которая устанавливается на резцедержателе, оригинальна, гребенка 7 (фиг. 1) выполнена с передней, скошенной под углом 20 режущей кромкой, которая вначале протачивает образующую конуса, а затем - резьбонарезную частью, нарезающую резьбу, при этом профиль резьбы нарезается перпендикулярно образующей конуса. Этим достигается высокая прочность будущего соединения (например, стержня с муфтой), практически равнопрочное соединение в сравнении с телом стержня. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
