Распределительная головка пневматической сеялки для высева сыпучих материалов
Номер патента: U 9969
Опубликовано: 28.02.2014
Авторы: Чеботарёв Валерий Петрович, Лепёшкин Николай Данилович, Зубенко Денис Валерьевич, Салапура Юрий Леонтьевич, Медведев Александр Леонидович
Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАСПРЕДЕЛИТЕЛЬНАЯ ГОЛОВКА ПНЕВМАТИЧЕСКОЙ СЕЯЛКИ ДЛЯ ВЫСЕВА СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай Данилович Медведев Александр Леонидович Чеботарв Валерий Петрович Салапура Юрий Леонтьевич Зубенко Денис Валерьевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Распределительная головка пневматической сеялки для высева сыпучих материалов,содержащая крышку, входной трубопровод, направитель в виде конуса и отводящие патрубки, отличающаяся тем, что направитель выполнен в виде составного конуса, поверхность которого образована соосной установкой конуса на верхнее основание усеченного конуса, при этом образующие обоих конусов параллельны, а верхнее основание усеченного конуса расположено на уровне оси отводящего патрубка с радиусом больше радиуса основания устанавливаемого на него конуса.(56) 1. Патент 2056717, МПК 601 7/04, 1996. 2. Патент 2060617, МПК 601 7/04, 1996. 3. Патент 2343679, МПК 601 15/04, 2007. Полезная модель относится к сельскохозяйственному машиностроению, в частности к распределительным устройствам для высева семян и гранулированных минеральных удобрений. Неравномерность распределения высеваемого материала по семяпроводам непосредственно зависит от равномерности распределения посевного материала в поперечном сечении восходящего потока материалопровода. Для снижения неравномерности распределения высеваемого материала по семяпроводам поток должен иметь однородную плотность в сечении входного трубопровода, а оси потока и распределительной головки должны совпадать. Однородность потока в поперечном сечении трубопровода достигается резким повышением турбулентности потока при установке различного вида элементов(направителей, турбулизаторов, отражателей), так как движущийся по трубопроводу высеваемый материал, встречаясь с ними, отражается к центру потока в зону более интенсивного движения, завихрения и перемешивания. Известна распределительная головка пневматической сеялки для высева сыпучих материалов 1, содержащая входной трубопровод, распределитель с отводящими патрубками, крышку и направитель, выполненный в виде выпуклой волнообразной пластины. Существенным недостатком этого устройства является то, что равномерность распределения семян по семяпроводам, существенно отличающихся своими физико-механическими свойствами и нормами высева, не удовлетворяет действующим агротехническим требованиям. Известна также распределительная головка пневматической сеялки для высева сыпучих материалов 2, содержащая входной трубопровод, распределитель с отводящими патрубками и крышкой, а также направитель, при этом направитель выполнен в виде конуса, поверхность которого образована путем вращения вокруг оси входного трубопровода и распределителя образующей в виде дуги окружности, равной /2 радианы радиуса входного трубопровода, при этом коническая поверхность направителя имеет радиальные скругленные канавки, впадины ниже основания конуса плавно сопрягаются с плоскостью внутренней поверхности крышки распределителя. Основным недостатком данного устройства является забивание распределительной головки и, как следствие, снижение равномерности распределения сыпучих материалов с различными физико-механическими свойствами по отдельным сошникам. Известна также распределительная головка пневматической сеялки для высева сыпучих материалов 3 (прототип), которая содержит входной трубопровод, распределитель с отводящими патрубками, крышку, пневмовибратор и направитель. Направитель выполнен в виде конуса, поверхность которого образована путем вращения вокруг оси входного трубопровода распределителя образующей в виде дуги окружности. Данное устройство также не лишено недостатков. Во-первых конус распределительной головки равномерно не направляет сыпучие материалы по отводящим патрубкам, так как во время вибрации большинство посевного материала отражается от его поверхности и создается хаотическое движение во-вторых рабочая часть конуса имеет сложную форму поверхности и при нарушении ее целостности во время рабочего процесса трудно восстановить ее первоначальное состояние в-третьих необходимы дополнительные энергозатраты, затрачиваемые на работу пневмовибратора, что сказывается на увеличении энергоемкости распределения посевного материала по отводящим патрубкам в-четвертых за счет дугообразной формы образующей направителя в распределительной головке происходит расширение потока 2(диффузорный эффект). Все это приводит к потере скорости потока в зоне распределительной головки, что способствует снижению турбулентности и, как следствие, к неравномерному распределению высеваемого материала по отводящим патрубкам. Задачей заявляемой полезной модели является снижение неравномерности распределения посевного материала по семяпроводам и энергоемкости в машинах с пневматической системой высева. Решение поставленной задачи достигается тем, что в распределительной головке пневматической сеялки для высева сыпучих материалов, содержащей крышку, входной трубопровод, направитель в виде конуса и отводящие патрубки, направитель выполнен в виде составного конуса, поверхность которого образована соосной установкой конуса на верхнее основание усеченного конуса, при этом образующие обоих конусов параллельны, а верхнее основание усеченного конуса расположено на уровне оси отводящего патрубка с радиусом больше радиуса основания устанавливаемого на него конуса. Такая конструкция обеспечивает сужение потока в распределительной головке, что приводит к равномерному распределению высеваемого материала по отводящим патрубкам без снижения скорости его транспортирования и, следовательно, не требует дополнительных энергетических затрат на создание воздушного потока. На фигуре изображена распределительная головка пневматической сеялки для высева сыпучих материалов. Устройство содержит входной трубопровод 1 с отводящими патрубками 2, крышку 3 и направитель 4, который выполнен в виде составного конуса, поверхность которого образована путем соосной установки конуса 5 на верхнее основание усеченного конуса 6, причем образующие обоих конусов параллельны, при этом верхнее основание 7 усеченного конуса 6 расположено на уровне оси отводящего патрубка 2 и имеет радиусбольше радиуса основанияустанавливаемого на него конуса. Распределительная головка работает следующим образом. Высеваемый материал транспортируется воздушным потоком по входному трубопроводу 1 и поступает в направитель 4, который плавно переводит воздушный поток с транспортирующим высевающим материалом из вертикального направления в горизонтальное и направляет его по оси отводящего патрубка 2 в семяпроводы. Верхнее основание усеченного конуса 7 направителя 4 создает сужение потока у входа в распределительную головку, что обеспечивает отсутствие потери скорости при входе в отводящие патрубки 2, а также степени турбулентности, которая влияет на равномерное распределение высеваемого материала по семяпроводам. Преимущество предлагаемой полезной модели состоит в том, что она равномерно распределяет посевной материал по отводящим патрубкам и, следовательно, по семяпроводам в соответствии с агротехническими требованиями. Кроме того, за счет оптимальных аэродинамических параметров транспортирующего воздушного потока, снижаются энергозатраты на транспортирование высеваемого материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

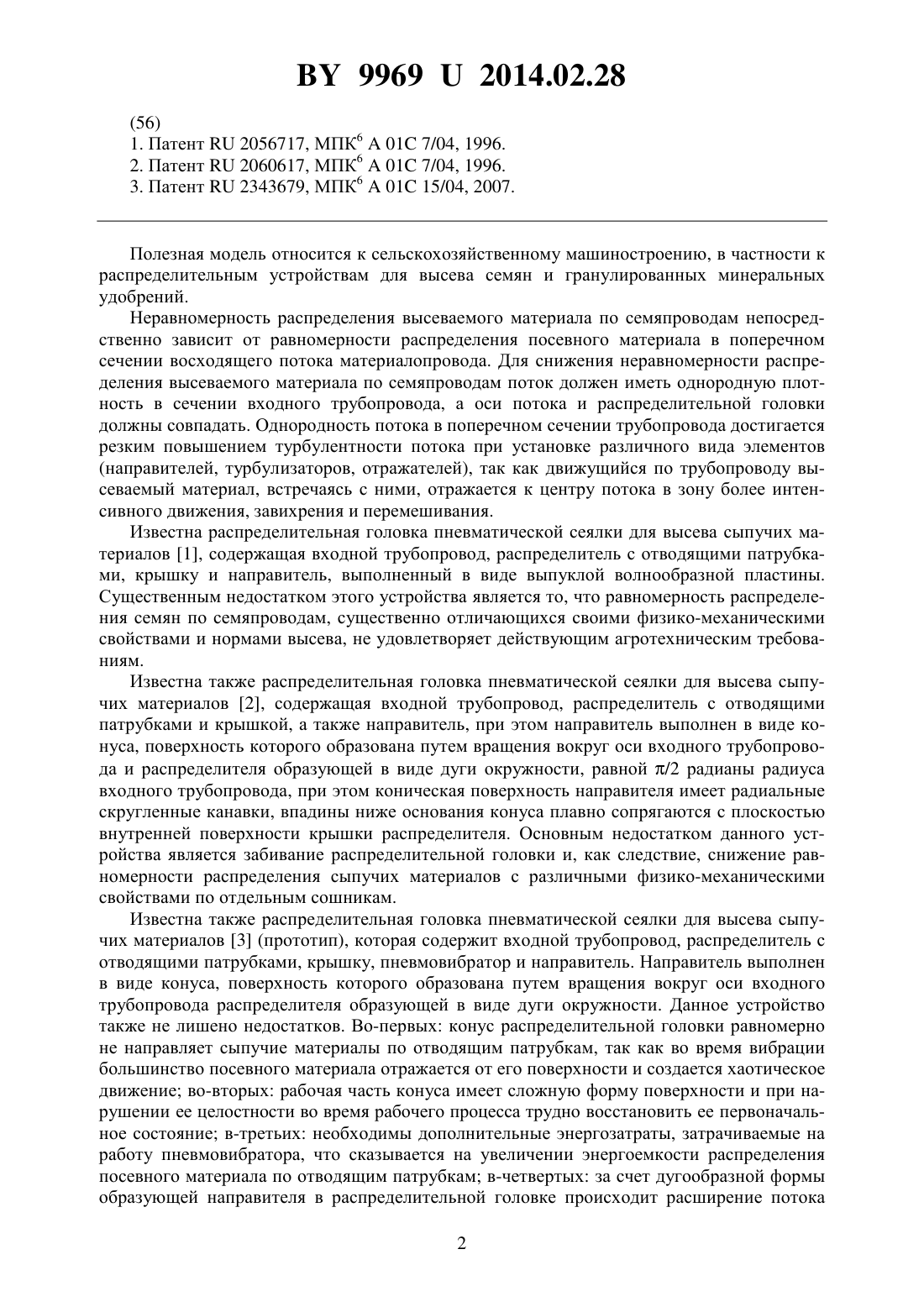

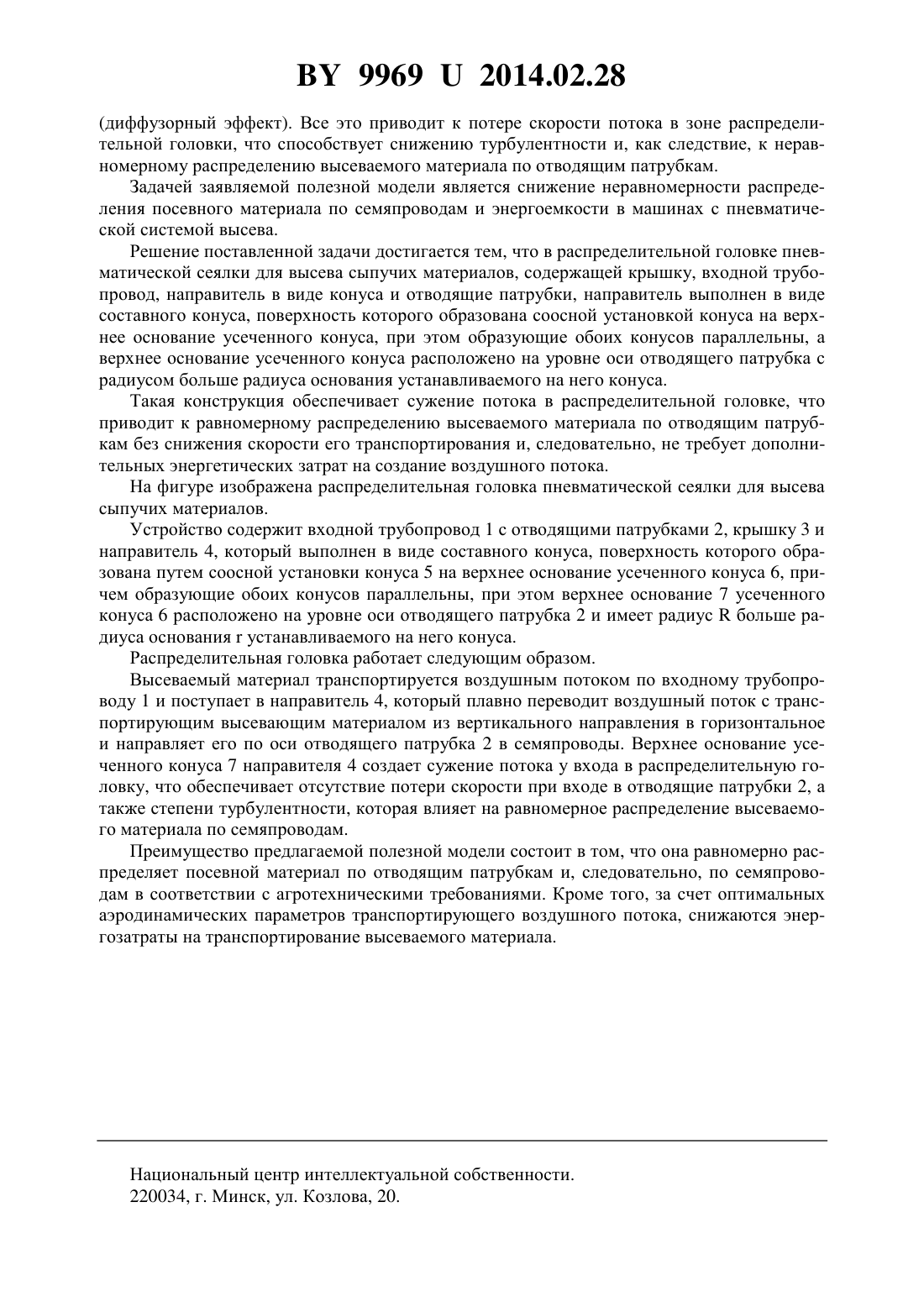

МПК / Метки
МПК: A01C 7/04
Метки: пневматической, сеялки, головка, сыпучих, распределительная, материалов, высева
