Многоканальная распределительная головка

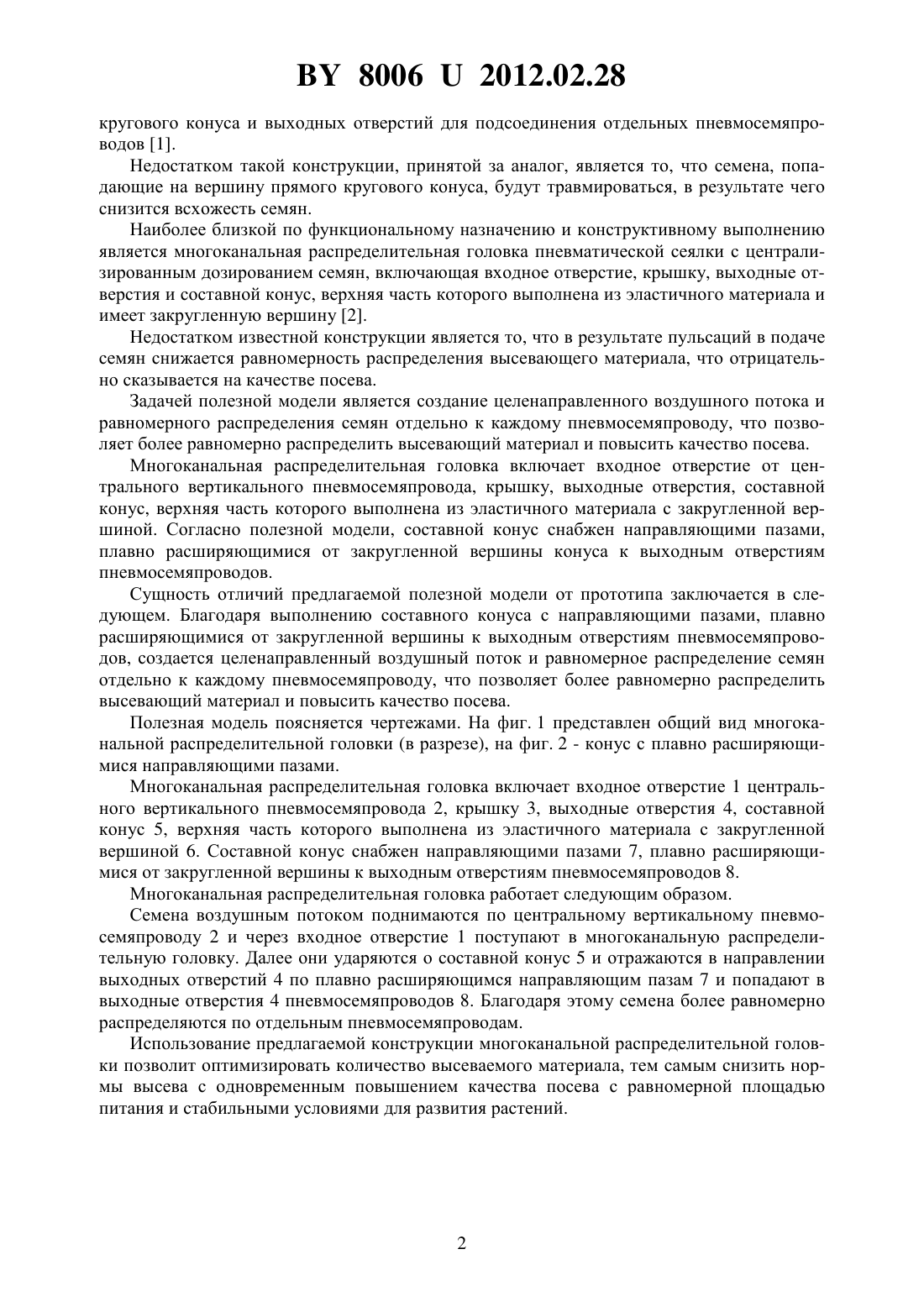

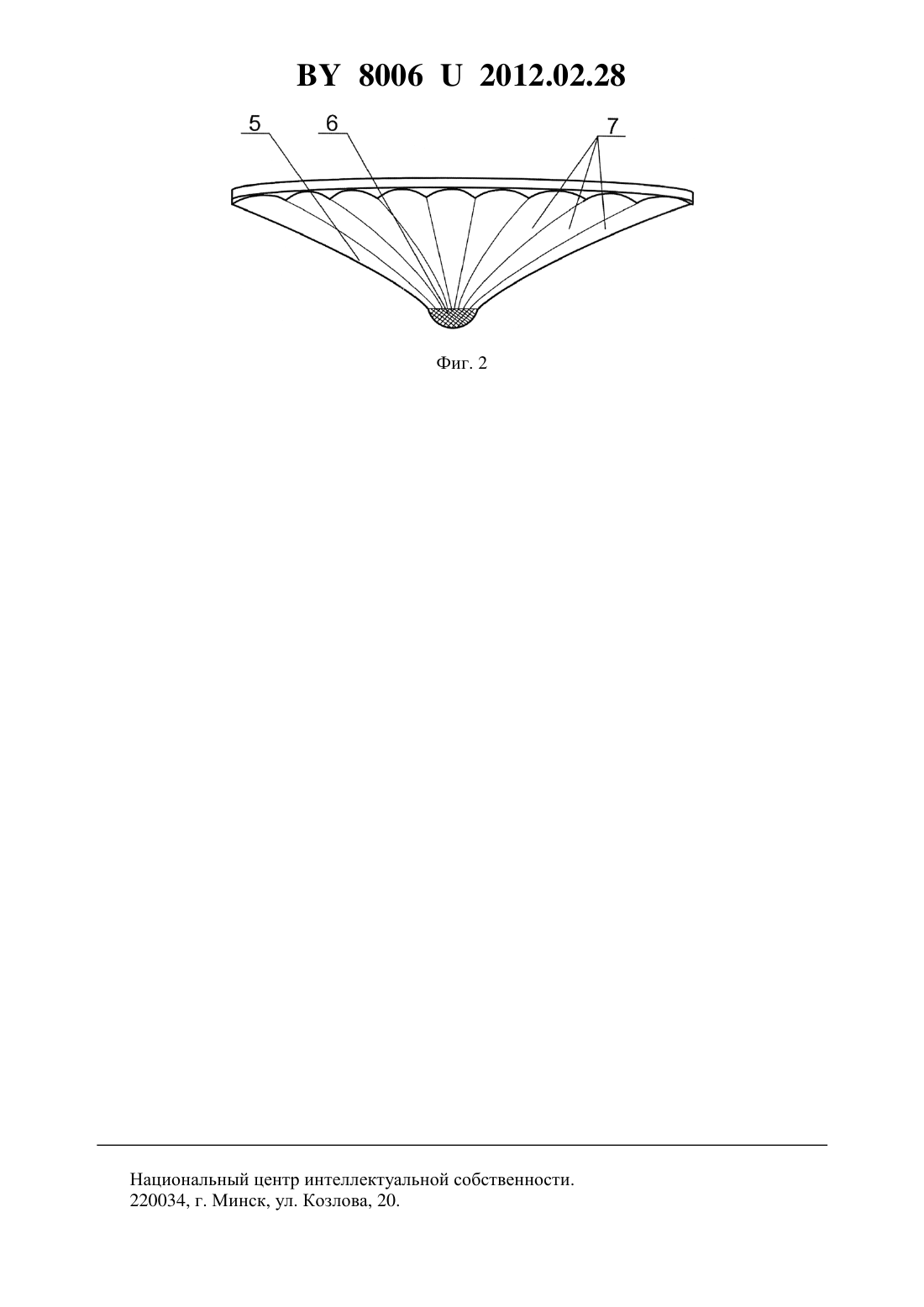

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Многоканальная распределительная головка, включающая входное отверстие от центрального вертикального пневмосемяпровода, крышку, выходные отверстия, составной конус, верхняя часть которого выполнена из эластичного материала с закругленной вершиной, отличающаяся тем, что составной конус снабжен направляющими пазами, плавно расширяющимися от закругленной вершины к выходным отверстиям пневмосемяпроводов. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для посева зерновых, зернобобовых, травяных, крупяных и других культур. Известна сеялка пневматическая для посева зерновых культур, многоканальная распределительная головка которой наиболее близка по техническому решению к предлагаемому устройству и принята в качестве аналога. Она состоит из входного отверстия для присоединения к пневмосемяпроводу, крышки, установленного под крышкой прямого 80062012.02.28 кругового конуса и выходных отверстий для подсоединения отдельных пневмосемяпроводов 1. Недостатком такой конструкции, принятой за аналог, является то, что семена, попадающие на вершину прямого кругового конуса, будут травмироваться, в результате чего снизится всхожесть семян. Наиболее близкой по функциональному назначению и конструктивному выполнению является многоканальная распределительная головка пневматической сеялки с централизированным дозированием семян, включающая входное отверстие, крышку, выходные отверстия и составной конус, верхняя часть которого выполнена из эластичного материала и имеет закругленную вершину 2. Недостатком известной конструкции является то, что в результате пульсаций в подаче семян снижается равномерность распределения высевающего материала, что отрицательно сказывается на качестве посева. Задачей полезной модели является создание целенаправленного воздушного потока и равномерного распределения семян отдельно к каждому пневмосемяпроводу, что позволяет более равномерно распределить высевающий материал и повысить качество посева. Многоканальная распределительная головка включает входное отверстие от центрального вертикального пневмосемяпровода, крышку, выходные отверстия, составной конус, верхняя часть которого выполнена из эластичного материала с закругленной вершиной. Согласно полезной модели, составной конус снабжен направляющими пазами,плавно расширяющимися от закругленной вершины конуса к выходным отверстиям пневмосемяпроводов. Сущность отличий предлагаемой полезной модели от прототипа заключается в следующем. Благодаря выполнению составного конуса с направляющими пазами, плавно расширяющимися от закругленной вершины к выходным отверстиям пневмосемяпроводов, создается целенаправленный воздушный поток и равномерное распределение семян отдельно к каждому пневмосемяпроводу, что позволяет более равномерно распределить высевающий материал и повысить качество посева. Полезная модель поясняется чертежами. На фиг. 1 представлен общий вид многоканальной распределительной головки (в разрезе), на фиг. 2 - конус с плавно расширяющимися направляющими пазами. Многоканальная распределительная головка включает входное отверстие 1 центрального вертикального пневмосемяпровода 2, крышку 3, выходные отверстия 4, составной конус 5, верхняя часть которого выполнена из эластичного материала с закругленной вершиной 6. Составной конус снабжен направляющими пазами 7, плавно расширяющимися от закругленной вершины к выходным отверстиям пневмосемяпроводов 8. Многоканальная распределительная головка работает следующим образом. Семена воздушным потоком поднимаются по центральному вертикальному пневмосемяпроводу 2 и через входное отверстие 1 поступают в многоканальную распределительную головку. Далее они ударяются о составной конус 5 и отражаются в направлении выходных отверстий 4 по плавно расширяющимся направляющим пазам 7 и попадают в выходные отверстия 4 пневмосемяпроводов 8. Благодаря этому семена более равномерно распределяются по отдельным пневмосемяпроводам. Использование предлагаемой конструкции многоканальной распределительной головки позволит оптимизировать количество высеваемого материала, тем самым снизить нормы высева с одновременным повышением качества посева с равномерной площадью питания и стабильными условиями для развития растений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
