Устройство для магнитной модификации крови

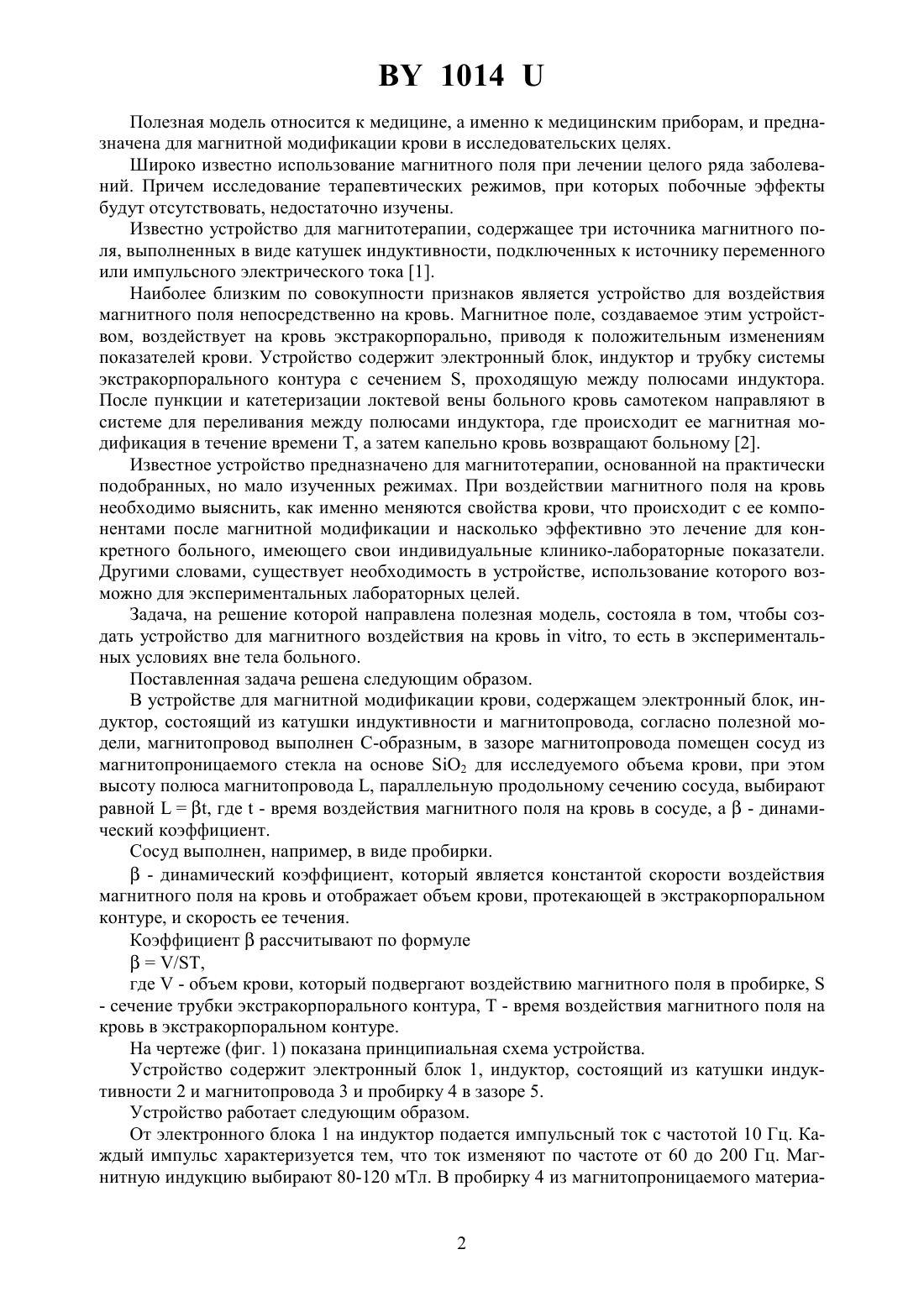

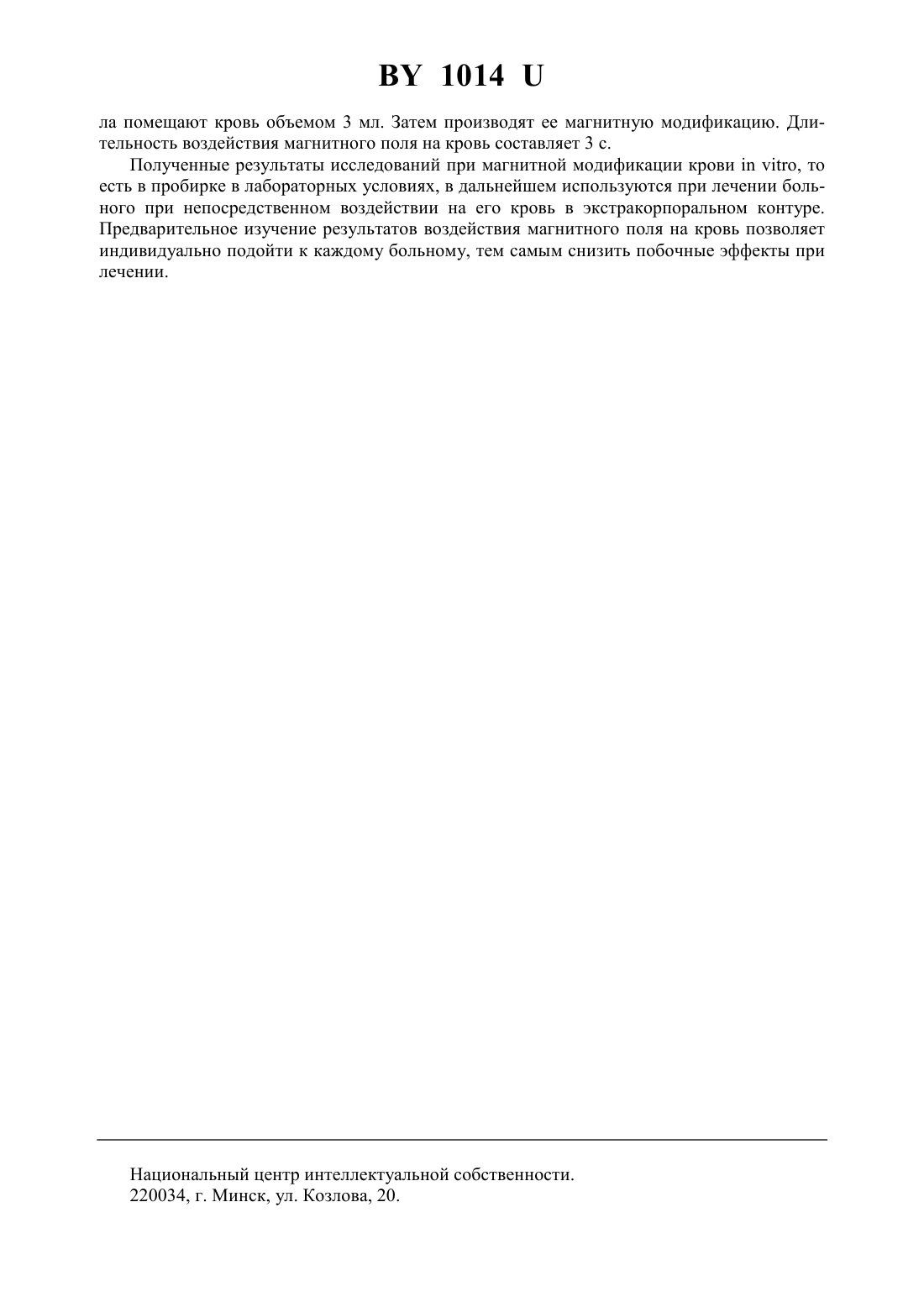

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МАГНИТНОЙ МОДИФИКАЦИИ КРОВИ(71) Заявители Плетнев Сергей Владимирович Митьковская Наталья Павловна Кирковский Валерий Васильевич Мухарская Юлия Александровна(72) Авторы Плетнев Сергей Владимирович Митьковская Наталья Павловна Кирковский Валерий Васильевич Мухарская Юлия Александровна(73) Патентообладатели Плетнев Сергей Владимирович Митьковская Наталья Павловна Кирковский Валерий Васильевич Мухарская Юлия Александровна(57) 1. Устройство для магнитной модификации крови, содержащее электронный блок, индуктор, состоящий из катушки индуктивности и магнитопровода, отличающееся тем, что магнитопровод выполнен С-образным, в зазоре магнитопровода помещен сосуд из магнитопроницаемого стекла на основе 2 для исследуемого объема крови, при этом высоту полюса магнитопровода , параллельную продольному сечению сосуда, выбирают равной, гдевремя воздействия магнитного поля на кровь в сосуде, а- динамический коэффициент. 2. Устройство по п. 1, отличающееся тем, что сосуд выполнен, например, в виде пробирки.(56) 1. Патент 2008948, МПК 61 2/00, 1994. 2. Плетнев С.В. Аппараты СПОК сегодня и завтра Материалы международной научно-практической конференции Применение магнитных полей в медицине, 2000,Оренбург. - Мн. БелУНМИ, 2001. - С. 25-30 (прототип). 1014 Полезная модель относится к медицине, а именно к медицинским приборам, и предназначена для магнитной модификации крови в исследовательских целях. Широко известно использование магнитного поля при лечении целого ряда заболеваний. Причем исследование терапевтических режимов, при которых побочные эффекты будут отсутствовать, недостаточно изучены. Известно устройство для магнитотерапии, содержащее три источника магнитного поля, выполненных в виде катушек индуктивности, подключенных к источнику переменного или импульсного электрического тока 1. Наиболее близким по совокупности признаков является устройство для воздействия магнитного поля непосредственно на кровь. Магнитное поле, создаваемое этим устройством, воздействует на кровь экстракорпорально, приводя к положительным изменениям показателей крови. Устройство содержит электронный блок, индуктор и трубку системы экстракорпорального контура с сечением , проходящую между полюсами индуктора. После пункции и катетеризации локтевой вены больного кровь самотеком направляют в системе для переливания между полюсами индуктора, где происходит ее магнитная модификация в течение времени Т, а затем капельно кровь возвращают больному 2. Известное устройство предназначено для магнитотерапии, основанной на практически подобранных, но мало изученных режимах. При воздействии магнитного поля на кровь необходимо выяснить, как именно меняются свойства крови, что происходит с ее компонентами после магнитной модификации и насколько эффективно это лечение для конкретного больного, имеющего свои индивидуальные клинико-лабораторные показатели. Другими словами, существует необходимость в устройстве, использование которого возможно для экспериментальных лабораторных целей. Задача, на решение которой направлена полезная модель, состояла в том, чтобы создать устройство для магнитного воздействия на кровь, то есть в экспериментальных условиях вне тела больного. Поставленная задача решена следующим образом. В устройстве для магнитной модификации крови, содержащем электронный блок, индуктор, состоящий из катушки индуктивности и магнитопровода, согласно полезной модели, магнитопровод выполнен С-образным, в зазоре магнитопровода помещен сосуд из магнитопроницаемого стекла на основе 2 для исследуемого объема крови, при этом высоту полюса магнитопровода , параллельную продольному сечению сосуда, выбирают равной, где- время воздействия магнитного поля на кровь в сосуде, а- динамический коэффициент. Сосуд выполнен, например, в виде пробирки.- динамический коэффициент, который является константой скорости воздействия магнитного поля на кровь и отображает объем крови, протекающей в экстракорпоральном контуре, и скорость ее течения. Коэффициентрассчитывают по формуле/,где- объем крови, который подвергают воздействию магнитного поля в пробирке,- сечение трубки экстракорпорального контура, Т - время воздействия магнитного поля на кровь в экстракорпоральном контуре. На чертеже (фиг. 1) показана принципиальная схема устройства. Устройство содержит электронный блок 1, индуктор, состоящий из катушки индуктивности 2 и магнитопровода 3 и пробирку 4 в зазоре 5. Устройство работает следующим образом. От электронного блока 1 на индуктор подается импульсный ток с частотой 10 Гц. Каждый импульс характеризуется тем, что ток изменяют по частоте от 60 до 200 Гц. Магнитную индукцию выбирают 80-120 мТл. В пробирку 4 из магнитопроницаемого материа 2 1014 ла помещают кровь объемом 3 мл. Затем производят ее магнитную модификацию. Длительность воздействия магнитного поля на кровь составляет 3 с. Полученные результаты исследований при магнитной модификации крови, то есть в пробирке в лабораторных условиях, в дальнейшем используются при лечении больного при непосредственном воздействии на его кровь в экстракорпоральном контуре. Предварительное изучение результатов воздействия магнитного поля на кровь позволяет индивидуально подойти к каждому больному, тем самым снизить побочные эффекты при лечении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
