Туманообразователь

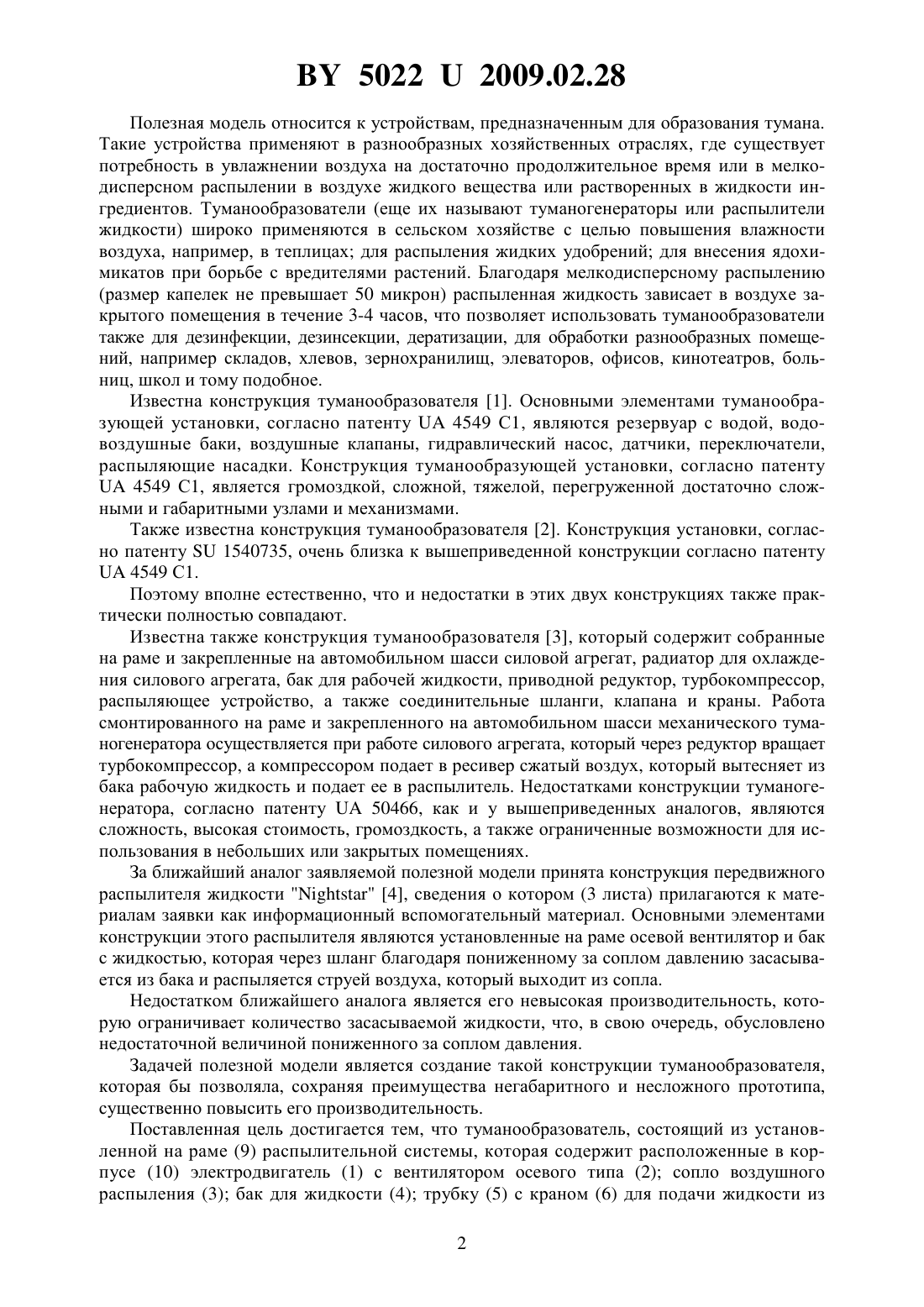

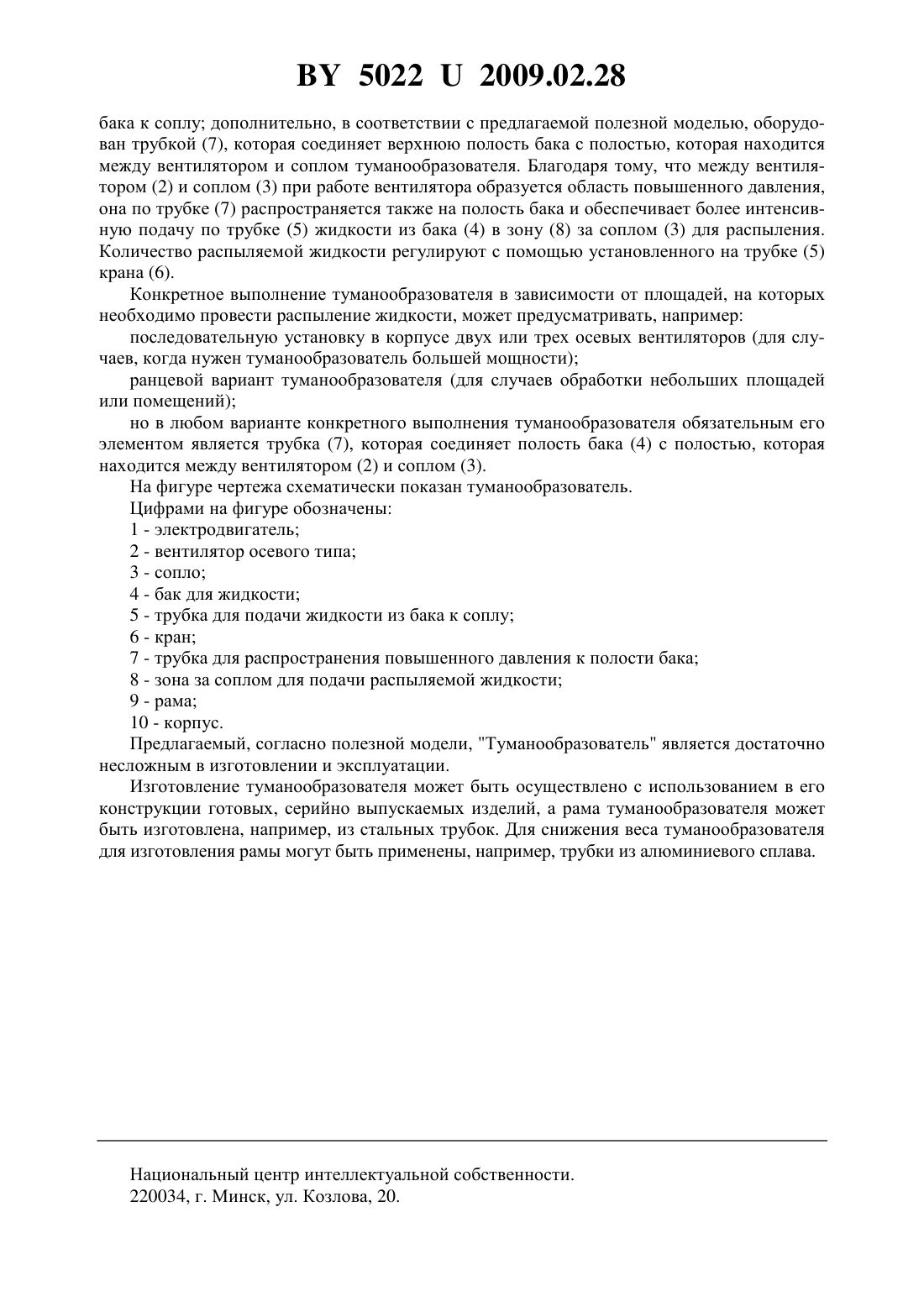

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Харченко Олег Дмитриевич Бовсуновский Роман Алексеевич(72) Авторы Харченко Олег Дмитриевич Бовсуновский Роман Алексеевич(73) Патентообладатели Харченко Олег Дмитриевич Бовсуновский Роман Алексеевич(57) 1. Туманообразователь, который состоит из установленной на раме распылительной системы, содержащей расположенные в корпусе один или больше электродвигатель с вентилятором осевого типа сопло воздушного распыления бак для жидкости трубку с краном для подачи жидкости из бака к зоне распыления за соплом, отличающийся тем, что полость между вентилятором и соплом соединена трубкой с полостью бака. 2. Туманообразователь по п. 1, отличающийся тем, что рама изготовлена из стали или алюминиевого сплава. 3. Туманообразователь по п. 1, отличающийся тем, что рама выполнена в виде ранцевой конструкции. 50222009.02.28 Полезная модель относится к устройствам, предназначенным для образования тумана. Такие устройства применяют в разнообразных хозяйственных отраслях, где существует потребность в увлажнении воздуха на достаточно продолжительное время или в мелкодисперсном распылении в воздухе жидкого вещества или растворенных в жидкости ингредиентов. Туманообразователи (еще их называют туманогенераторы или распылители жидкости) широко применяются в сельском хозяйстве с целью повышения влажности воздуха, например, в теплицах для распыления жидких удобрений для внесения ядохимикатов при борьбе с вредителями растений. Благодаря мелкодисперсному распылению(размер капелек не превышает 50 микрон) распыленная жидкость зависает в воздухе закрытого помещения в течение 3-4 часов, что позволяет использовать туманообразователи также для дезинфекции, дезинсекции, дератизации, для обработки разнообразных помещений, например складов, хлевов, зернохранилищ, элеваторов, офисов, кинотеатров, больниц, школ и тому подобное. Известна конструкция туманообразователя 1. Основными элементами туманообразующей установки, согласно патенту 4549 С 1, являются резервуар с водой, водовоздушные баки, воздушные клапаны, гидравлический насос, датчики, переключатели,распыляющие насадки. Конструкция туманообразующей установки, согласно патенту 4549 С 1, является громоздкой, сложной, тяжелой, перегруженной достаточно сложными и габаритными узлами и механизмами. Также известна конструкция туманообразователя 2. Конструкция установки, согласно патенту 1540735, очень близка к вышеприведенной конструкции согласно патенту 4549 С 1. Поэтому вполне естественно, что и недостатки в этих двух конструкциях также практически полностью совпадают. Известна также конструкция туманообразователя 3, который содержит собранные на раме и закрепленные на автомобильном шасси силовой агрегат, радиатор для охлаждения силового агрегата, бак для рабочей жидкости, приводной редуктор, турбокомпрессор,распыляющее устройство, а также соединительные шланги, клапана и краны. Работа смонтированного на раме и закрепленного на автомобильном шасси механического туманогенератора осуществляется при работе силового агрегата, который через редуктор вращает турбокомпрессор, а компрессором подает в ресивер сжатый воздух, который вытесняет из бака рабочую жидкость и подает ее в распылитель. Недостатками конструкции туманогенератора, согласно патенту 50466, как и у вышеприведенных аналогов, являются сложность, высокая стоимость, громоздкость, а также ограниченные возможности для использования в небольших или закрытых помещениях. За ближайший аналог заявляемой полезной модели принята конструкция передвижного распылителя жидкости 4, сведения о котором (3 листа) прилагаются к материалам заявки как информационный вспомогательный материал. Основными элементами конструкции этого распылителя являются установленные на раме осевой вентилятор и бак с жидкостью, которая через шланг благодаря пониженному за соплом давлению засасывается из бака и распыляется струей воздуха, который выходит из сопла. Недостатком ближайшего аналога является его невысокая производительность, которую ограничивает количество засасываемой жидкости, что, в свою очередь, обусловлено недостаточной величиной пониженного за соплом давления. Задачей полезной модели является создание такой конструкции туманообразователя,которая бы позволяла, сохраняя преимущества негабаритного и несложного прототипа,существенно повысить его производительность. Поставленная цель достигается тем, что туманообразователь, состоящий из установленной на раме (9) распылительной системы, которая содержит расположенные в корпусе (10) электродвигатель (1) с вентилятором осевого типа (2) сопло воздушного распыления (3) бак для жидкости (4) трубку (5) с краном (6) для подачи жидкости из 2 50222009.02.28 бака к соплу дополнительно, в соответствии с предлагаемой полезной моделью, оборудован трубкой (7), которая соединяет верхнюю полость бака с полостью, которая находится между вентилятором и соплом туманообразователя. Благодаря тому, что между вентилятором (2) и соплом (3) при работе вентилятора образуется область повышенного давления,она по трубке (7) распространяется также на полость бака и обеспечивает более интенсивную подачу по трубке (5) жидкости из бака (4) в зону (8) за соплом (3) для распыления. Количество распыляемой жидкости регулируют с помощью установленного на трубке (5) крана (6). Конкретное выполнение туманообразователя в зависимости от площадей, на которых необходимо провести распыление жидкости, может предусматривать, например последовательную установку в корпусе двух или трех осевых вентиляторов (для случаев, когда нужен туманообразователь большей мощности) ранцевой вариант туманообразователя (для случаев обработки небольших площадей или помещений) но в любом варианте конкретного выполнения туманообразователя обязательным его элементом является трубка (7), которая соединяет полость бака (4) с полостью, которая находится между вентилятором (2) и соплом (3). На фигуре чертежа схематически показан туманообразователь. Цифрами на фигуре обозначены 1 - электродвигатель 2 - вентилятор осевого типа 3 - сопло 4 - бак для жидкости 5 - трубка для подачи жидкости из бака к соплу 6 - кран 7 - трубка для распространения повышенного давления к полости бака 8 - зона за соплом для подачи распыляемой жидкости 9 - рама 10 - корпус. Предлагаемый, согласно полезной модели, Туманообразователь является достаточно несложным в изготовлении и эксплуатации. Изготовление туманообразователя может быть осуществлено с использованием в его конструкции готовых, серийно выпускаемых изделий, а рама туманообразователя может быть изготовлена, например, из стальных трубок. Для снижения веса туманообразователя для изготовления рамы могут быть применены, например, трубки из алюминиевого сплава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
