Моторная установка сельскохозяйственной уборочной машины

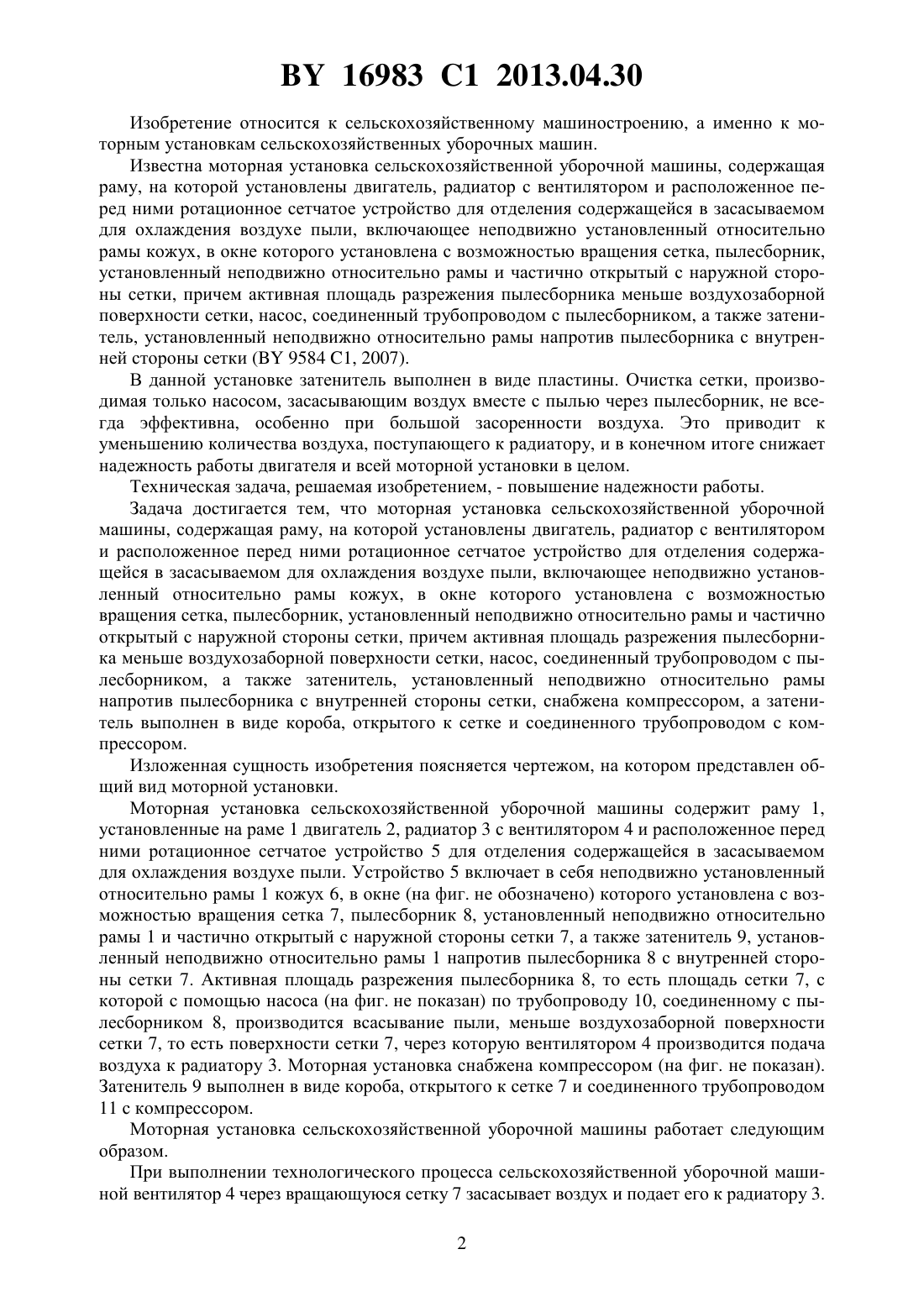

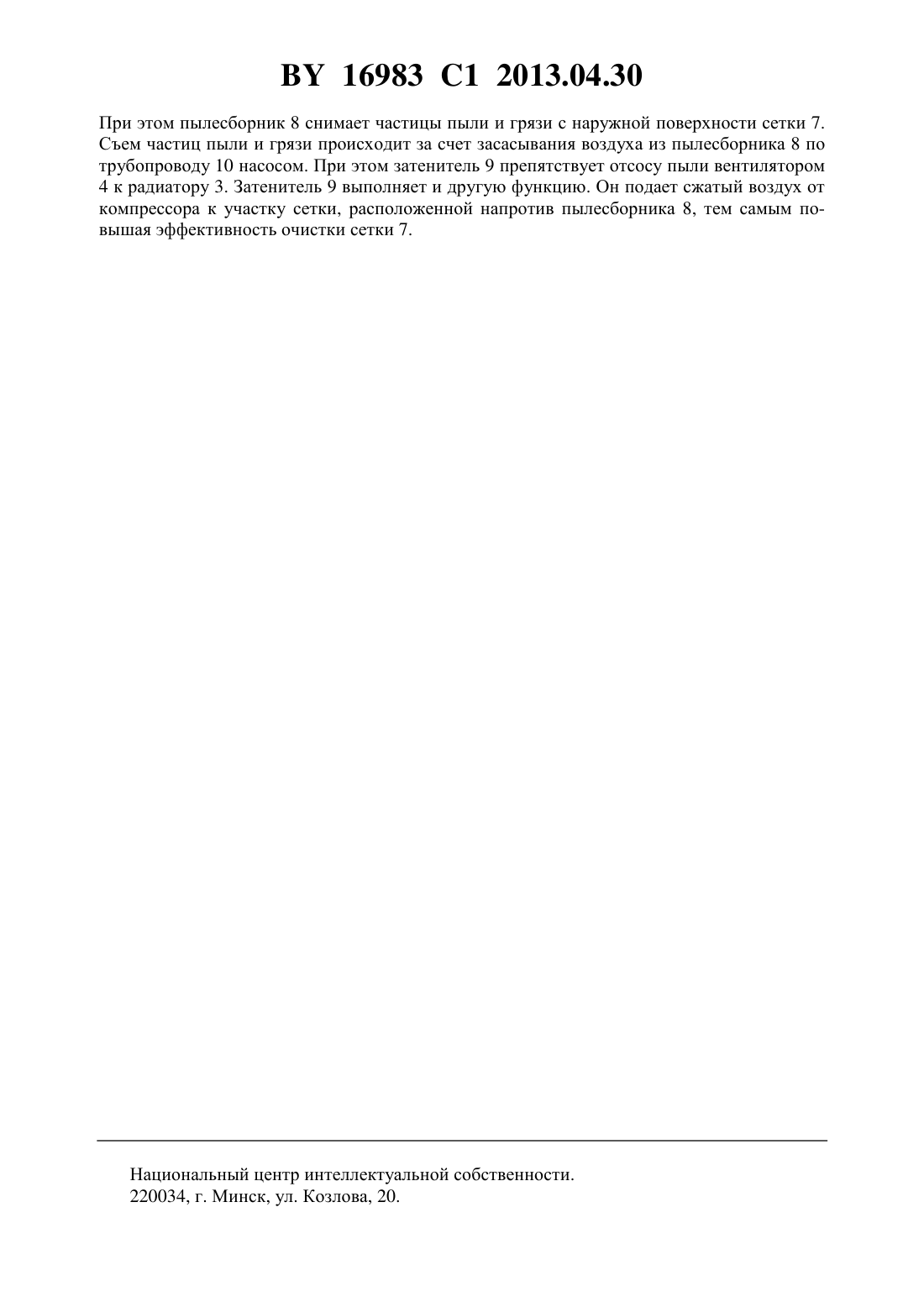

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОТОРНАЯ УСТАНОВКА СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Захаренко Анатолий Владимирович Меженников Александр Павлович Макаренко Владимир Иванович Горовенко Жанна Федоровна(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Моторная установка сельскохозяйственной уборочной машины, содержащая раму, на которой установлены двигатель, радиатор с вентилятором и расположенное перед ними ротационное сетчатое устройство для отделения содержащейся в засасываемом для охлаждения воздухе пыли, включающее неподвижно установленный относительно рамы кожух, в окне которого установлена с возможностью вращения сетка, пылесборник,установленный неподвижно относительно рамы и частично открытый с наружной стороны сетки, причем активная площадь разрежения пылесборника меньше воздухозаборной поверхности сетки, насос, соединенный трубопроводом с пылесборником, а также затенитель, установленный неподвижно относительно рамы напротив пылесборника с внутренней стороны сетки, отличающаяся тем, что снабжена компрессором, а затенитель выполнен в виде короба, открытого к сетке и соединенного трубопроводом с компрессором. 16983 1 2013.04.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к моторным установкам сельскохозяйственных уборочных машин. Известна моторная установка сельскохозяйственной уборочной машины, содержащая раму, на которой установлены двигатель, радиатор с вентилятором и расположенное перед ними ротационное сетчатое устройство для отделения содержащейся в засасываемом для охлаждения воздухе пыли, включающее неподвижно установленный относительно рамы кожух, в окне которого установлена с возможностью вращения сетка, пылесборник,установленный неподвижно относительно рамы и частично открытый с наружной стороны сетки, причем активная площадь разрежения пылесборника меньше воздухозаборной поверхности сетки, насос, соединенный трубопроводом с пылесборником, а также затенитель, установленный неподвижно относительно рамы напротив пылесборника с внутренней стороны сетки ( 9584 1, 2007). В данной установке затенитель выполнен в виде пластины. Очистка сетки, производимая только насосом, засасывающим воздух вместе с пылью через пылесборник, не всегда эффективна, особенно при большой засоренности воздуха. Это приводит к уменьшению количества воздуха, поступающего к радиатору, и в конечном итоге снижает надежность работы двигателя и всей моторной установки в целом. Техническая задача, решаемая изобретением, - повышение надежности работы. Задача достигается тем, что моторная установка сельскохозяйственной уборочной машины, содержащая раму, на которой установлены двигатель, радиатор с вентилятором и расположенное перед ними ротационное сетчатое устройство для отделения содержащейся в засасываемом для охлаждения воздухе пыли, включающее неподвижно установленный относительно рамы кожух, в окне которого установлена с возможностью вращения сетка, пылесборник, установленный неподвижно относительно рамы и частично открытый с наружной стороны сетки, причем активная площадь разрежения пылесборника меньше воздухозаборной поверхности сетки, насос, соединенный трубопроводом с пылесборником, а также затенитель, установленный неподвижно относительно рамы напротив пылесборника с внутренней стороны сетки, снабжена компрессором, а затенитель выполнен в виде короба, открытого к сетке и соединенного трубопроводом с компрессором. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид моторной установки. Моторная установка сельскохозяйственной уборочной машины содержит раму 1,установленные на раме 1 двигатель 2, радиатор 3 с вентилятором 4 и расположенное перед ними ротационное сетчатое устройство 5 для отделения содержащейся в засасываемом для охлаждения воздухе пыли. Устройство 5 включает в себя неподвижно установленный относительно рамы 1 кожух 6, в окне (на фиг. не обозначено) которого установлена с возможностью вращения сетка 7, пылесборник 8, установленный неподвижно относительно рамы 1 и частично открытый с наружной стороны сетки 7, а также затенитель 9, установленный неподвижно относительно рамы 1 напротив пылесборника 8 с внутренней стороны сетки 7. Активная площадь разрежения пылесборника 8, то есть площадь сетки 7, с которой с помощью насоса (на фиг. не показан) по трубопроводу 10, соединенному с пылесборником 8, производится всасывание пыли, меньше воздухозаборной поверхности сетки 7, то есть поверхности сетки 7, через которую вентилятором 4 производится подача воздуха к радиатору 3. Моторная установка снабжена компрессором (на фиг. не показан). Затенитель 9 выполнен в виде короба, открытого к сетке 7 и соединенного трубопроводом 11 с компрессором. Моторная установка сельскохозяйственной уборочной машины работает следующим образом. При выполнении технологического процесса сельскохозяйственной уборочной машиной вентилятор 4 через вращающуюся сетку 7 засасывает воздух и подает его к радиатору 3. 2 16983 1 2013.04.30 При этом пылесборник 8 снимает частицы пыли и грязи с наружной поверхности сетки 7. Съем частиц пыли и грязи происходит за счет засасывания воздуха из пылесборника 8 по трубопроводу 10 насосом. При этом затенитель 9 препятствует отсосу пыли вентилятором 4 к радиатору 3. Затенитель 9 выполняет и другую функцию. Он подает сжатый воздух от компрессора к участку сетки, расположенной напротив пылесборника 8, тем самым повышая эффективность очистки сетки 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
