Моторная установка сельскохозяйственной уборочной машины

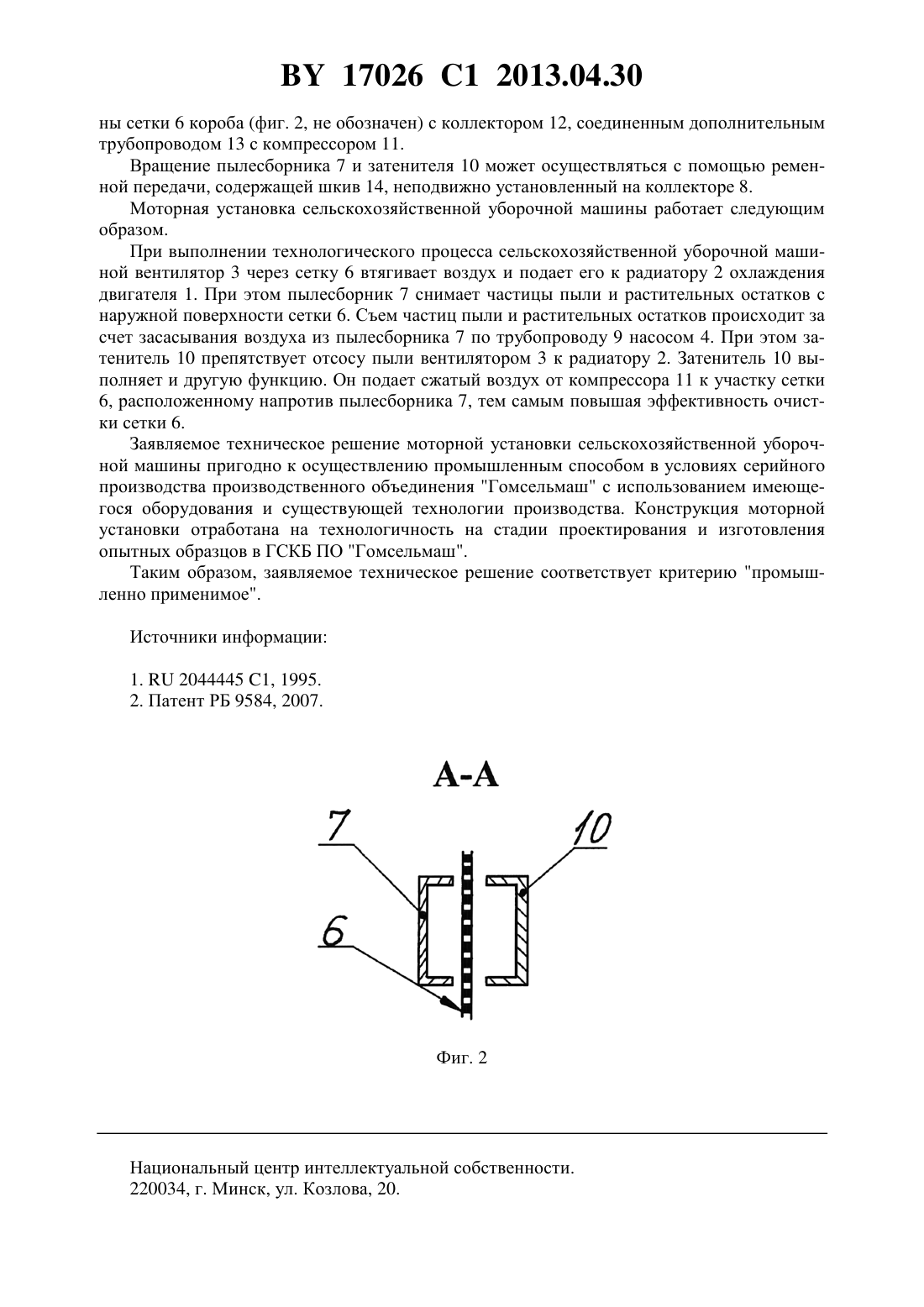

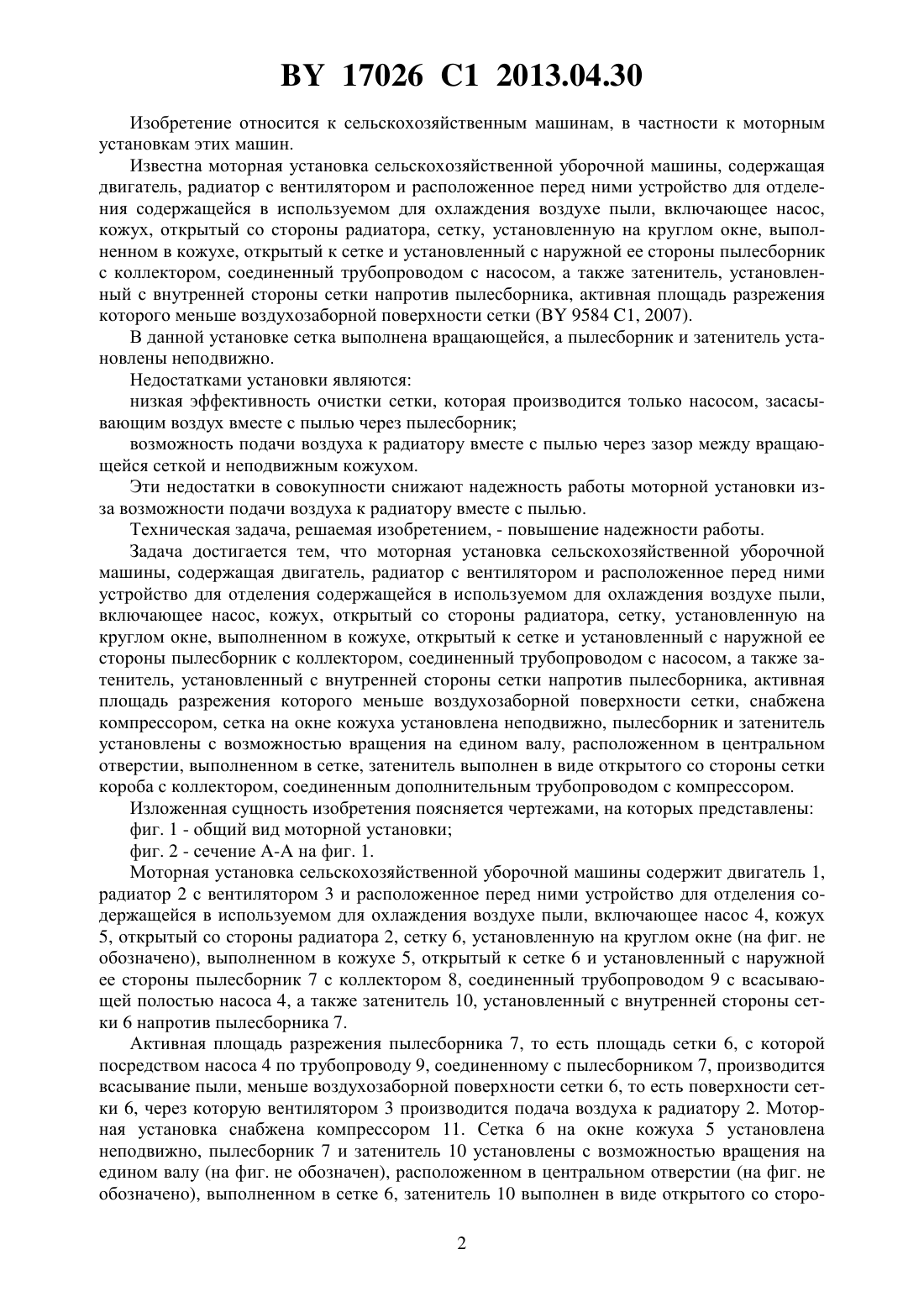

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОТОРНАЯ УСТАНОВКА СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Захаренко Анатолий Владимирович Шевко Василий Васильевич Маркевич Сергей Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Моторная установка сельскохозяйственной уборочной машины, содержащая двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся в используемом для охлаждения воздухе пыли, включающее насос, кожух,открытый со стороны радиатора, сетку, установленную на круглом окне, выполненном в кожухе, открытый к сетке и установленный с наружной ее стороны пылесборник с коллектором, соединенный трубопроводом с насосом, а также затенитель, установленный с внутренней стороны сетки напротив пылесборника, активная площадь разрежения которого меньше воздухозаборной поверхности сетки, отличающаяся тем, что снабжена компрессором, сетка на окне кожуха установлена неподвижно, пылесборник и затенитель установлены с возможностью вращения на едином валу, расположенном в центральном отверстии, выполненном в сетке, затенитель выполнен в виде открытого со стороны сетки короба с коллектором, соединенным дополнительным трубопроводом с компрессором. 17026 1 2013.04.30 Изобретение относится к сельскохозяйственным машинам, в частности к моторным установкам этих машин. Известна моторная установка сельскохозяйственной уборочной машины, содержащая двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся в используемом для охлаждения воздухе пыли, включающее насос,кожух, открытый со стороны радиатора, сетку, установленную на круглом окне, выполненном в кожухе, открытый к сетке и установленный с наружной ее стороны пылесборник с коллектором, соединенный трубопроводом с насосом, а также затенитель, установленный с внутренней стороны сетки напротив пылесборника, активная площадь разрежения которого меньше воздухозаборной поверхности сетки ( 9584 1, 2007). В данной установке сетка выполнена вращающейся, а пылесборник и затенитель установлены неподвижно. Недостатками установки являются низкая эффективность очистки сетки, которая производится только насосом, засасывающим воздух вместе с пылью через пылесборник возможность подачи воздуха к радиатору вместе с пылью через зазор между вращающейся сеткой и неподвижным кожухом. Эти недостатки в совокупности снижают надежность работы моторной установки изза возможности подачи воздуха к радиатору вместе с пылью. Техническая задача, решаемая изобретением, - повышение надежности работы. Задача достигается тем, что моторная установка сельскохозяйственной уборочной машины, содержащая двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся в используемом для охлаждения воздухе пыли,включающее насос, кожух, открытый со стороны радиатора, сетку, установленную на круглом окне, выполненном в кожухе, открытый к сетке и установленный с наружной ее стороны пылесборник с коллектором, соединенный трубопроводом с насосом, а также затенитель, установленный с внутренней стороны сетки напротив пылесборника, активная площадь разрежения которого меньше воздухозаборной поверхности сетки, снабжена компрессором, сетка на окне кожуха установлена неподвижно, пылесборник и затенитель установлены с возможностью вращения на едином валу, расположенном в центральном отверстии, выполненном в сетке, затенитель выполнен в виде открытого со стороны сетки короба с коллектором, соединенным дополнительным трубопроводом с компрессором. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид моторной установки фиг. 2 - сечение - на фиг. 1. Моторная установка сельскохозяйственной уборочной машины содержит двигатель 1,радиатор 2 с вентилятором 3 и расположенное перед ними устройство для отделения содержащейся в используемом для охлаждения воздухе пыли, включающее насос 4, кожух 5, открытый со стороны радиатора 2, сетку 6, установленную на круглом окне (на фиг. не обозначено), выполненном в кожухе 5, открытый к сетке 6 и установленный с наружной ее стороны пылесборник 7 с коллектором 8, соединенный трубопроводом 9 с всасывающей полостью насоса 4, а также затенитель 10, установленный с внутренней стороны сетки 6 напротив пылесборника 7. Активная площадь разрежения пылесборника 7, то есть площадь сетки 6, с которой посредством насоса 4 по трубопроводу 9, соединенному с пылесборником 7, производится всасывание пыли, меньше воздухозаборной поверхности сетки 6, то есть поверхности сетки 6, через которую вентилятором 3 производится подача воздуха к радиатору 2. Моторная установка снабжена компрессором 11. Сетка 6 на окне кожуха 5 установлена неподвижно, пылесборник 7 и затенитель 10 установлены с возможностью вращения на едином валу (на фиг. не обозначен), расположенном в центральном отверстии (на фиг. не обозначено), выполненном в сетке 6, затенитель 10 выполнен в виде открытого со сторо 2 17026 1 2013.04.30 ны сетки 6 короба (фиг. 2, не обозначен) с коллектором 12, соединенным дополнительным трубопроводом 13 с компрессором 11. Вращение пылесборника 7 и затенителя 10 может осуществляться с помощью ременной передачи, содержащей шкив 14, неподвижно установленный на коллекторе 8. Моторная установка сельскохозяйственной уборочной машины работает следующим образом. При выполнении технологического процесса сельскохозяйственной уборочной машиной вентилятор 3 через сетку 6 втягивает воздух и подает его к радиатору 2 охлаждения двигателя 1. При этом пылесборник 7 снимает частицы пыли и растительных остатков с наружной поверхности сетки 6. Съем частиц пыли и растительных остатков происходит за счет засасывания воздуха из пылесборника 7 по трубопроводу 9 насосом 4. При этом затенитель 10 препятствует отсосу пыли вентилятором 3 к радиатору 2. Затенитель 10 выполняет и другую функцию. Он подает сжатый воздух от компрессора 11 к участку сетки 6, расположенному напротив пылесборника 7, тем самым повышая эффективность очистки сетки 6. Заявляемое техническое решение моторной установки сельскохозяйственной уборочной машины пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция моторной установки отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Источники информации 1.2044445 1, 1995. 2. Патент РБ 9584, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
