Стабилизатор термоокислительной деструкции полиэтилена

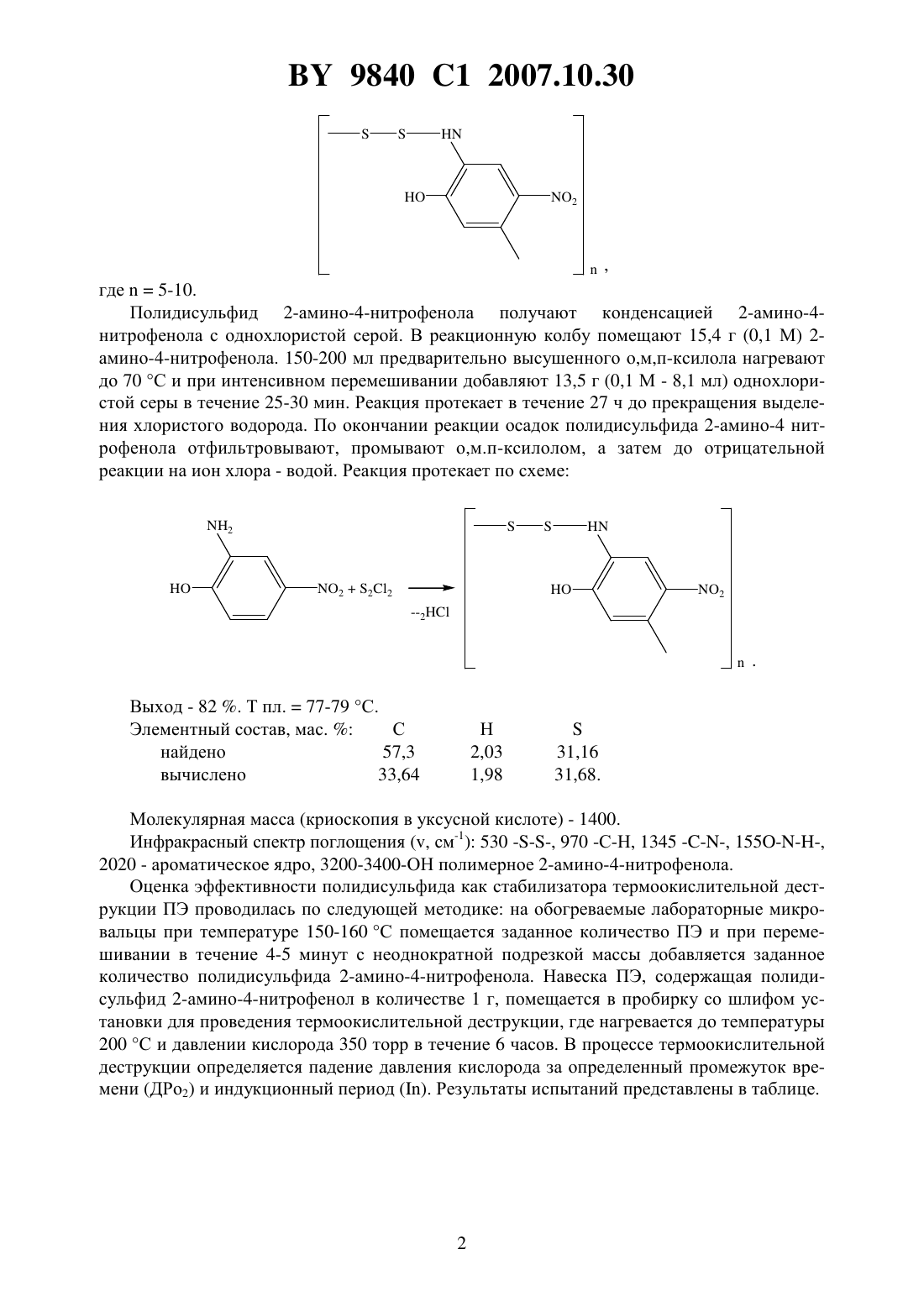

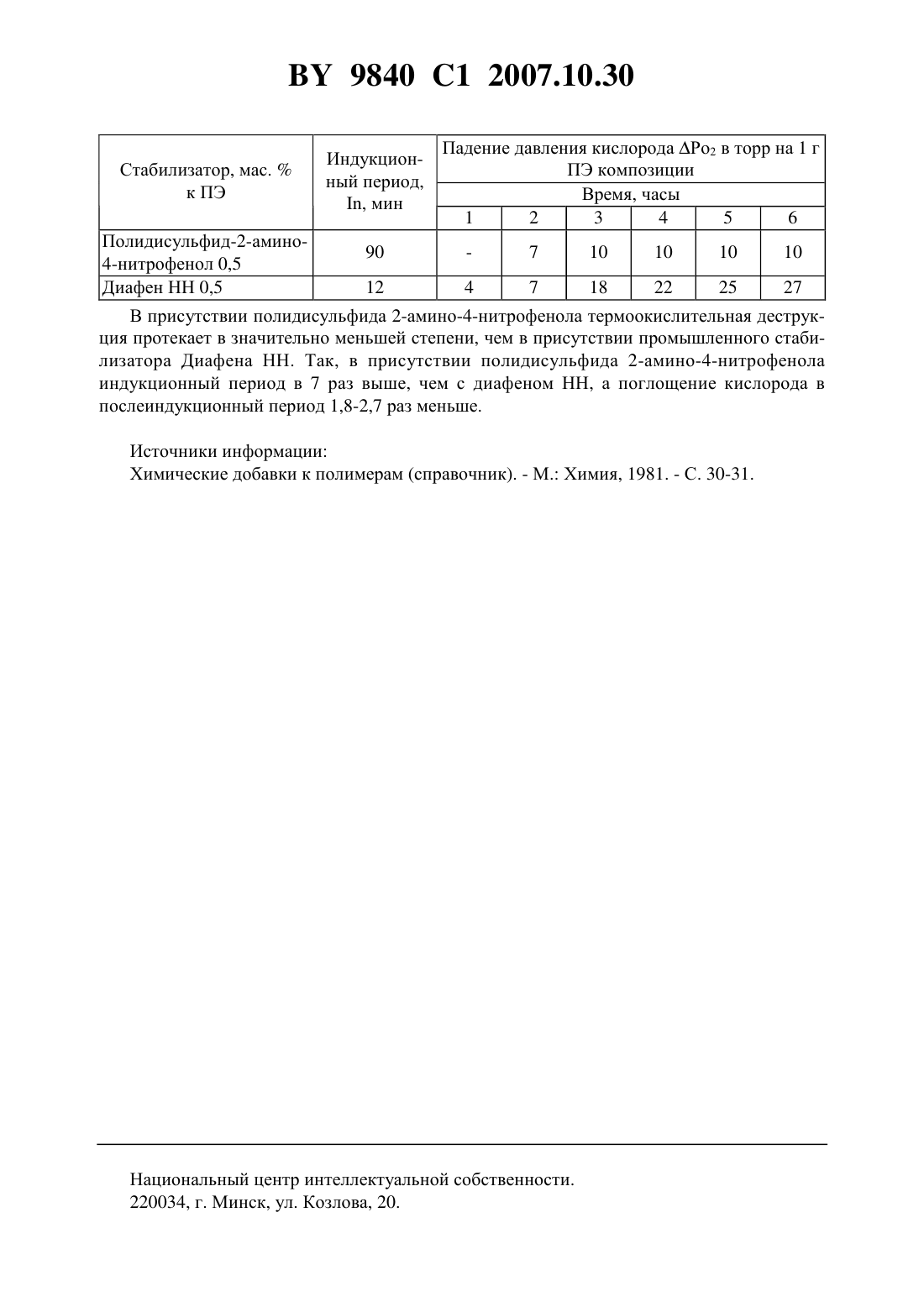

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАБИЛИЗАТОР ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявители Учреждение образования Белорусский государственный технологический университет Белорусский государственный университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Бутько Тамара Антоновна Яценко Анна Анатольевна Корнейчик Наталья Ивановна Касперович Ольга Михайловна(73) Патентообладатели Учреждение образования Белорусский государственный технологический университет Белорусский государственный университет 2, где 5-10,в качестве стабилизатора термоокислительной деструкции полиэтилена. Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена (ПЭ), которые способствуют сохранению эксплуатационных свойств изделий из ПЭ или их снижению в значительно меньшей степени, чем без стабилизаторов. В качестве стабилизатора термоокислительной деструкции ПЭ широко используется,-ди(нафтил-2)фенилендиамин-1,4 (торговое название Диафен НН) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции ПЭ. Задача решается использованием в качестве стабилизатора термоокислительной деструкции ПЭ нового вещества - полидисульфида - 2-амино-4-нитрофенола формулы, где 5-10. Полидисульфид 2-амино-4-нитрофенола получают конденсацией 2-амино-4 нитрофенола с однохлористой серой. В реакционную колбу помещают 15,4 г (0,1 М) 2 амино-4-нитрофенола. 150-200 мл предварительно высушенного о,м,п-ксилола нагревают до 70 С и при интенсивном перемешивании добавляют 13,5 г (0,1 М - 8,1 мл) однохлористой серы в течение 25-30 мин. Реакция протекает в течение 27 ч до прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида 2-амино-4 нитрофенола отфильтровывают, промывают о,м.п-ксилолом, а затем до отрицательной реакции на ион хлора - водой. Реакция протекает по схеме 2 Молекулярная масса (криоскопия в уксусной кислоте) - 1400. Инфракрасный спектр поглощения (, см-1) 530 , 970 -С-Н, 1345 , 155,2020 - ароматическое ядро, 3200-3400-ОН полимерное 2-амино-4-нитрофенола. Оценка эффективности полидисульфида как стабилизатора термоокислительной деструкции ПЭ проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 150-160 С помещается заданное количество ПЭ и при перемешивании в течение 4-5 минут с неоднократной подрезкой массы добавляется заданное количество полидисульфида 2-амино-4-нитрофенола. Навеска ПЭ, содержащая полидисульфид 2-амино-4-нитрофенол в количестве 1 г, помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается до температуры 200 С и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (ДРо 2) и индукционный период . Результаты испытаний представлены в таблице. Падение давления кислорода Ро 2 в торр на 1 г ПЭ композиции Время, часы 1 2 3 4 5 6 В присутствии полидисульфида 2-амино-4-нитрофенола термоокислительная деструкция протекает в значительно меньшей степени, чем в присутствии промышленного стабилизатора Диафена НН. Так, в присутствии полидисульфида 2-амино-4-нитрофенола индукционный период в 7 раз выше, чем с диафеном НН, а поглощение кислорода в послеиндукционный период 1,8-2,7 раз меньше. Источники информации Химические добавки к полимерам (справочник). - М. Химия, 1981. - С. 30-31. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
