Планетарная мельница

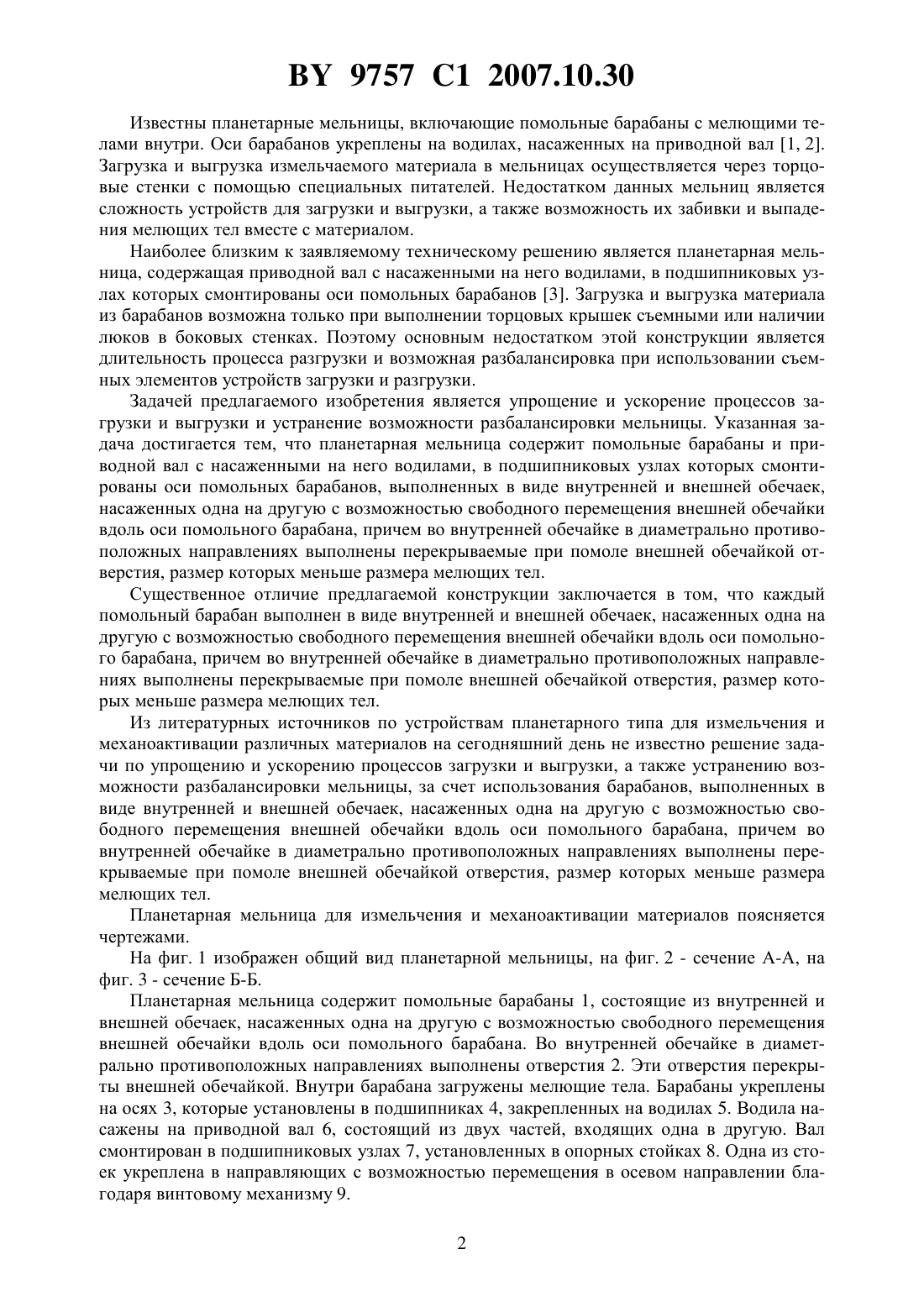

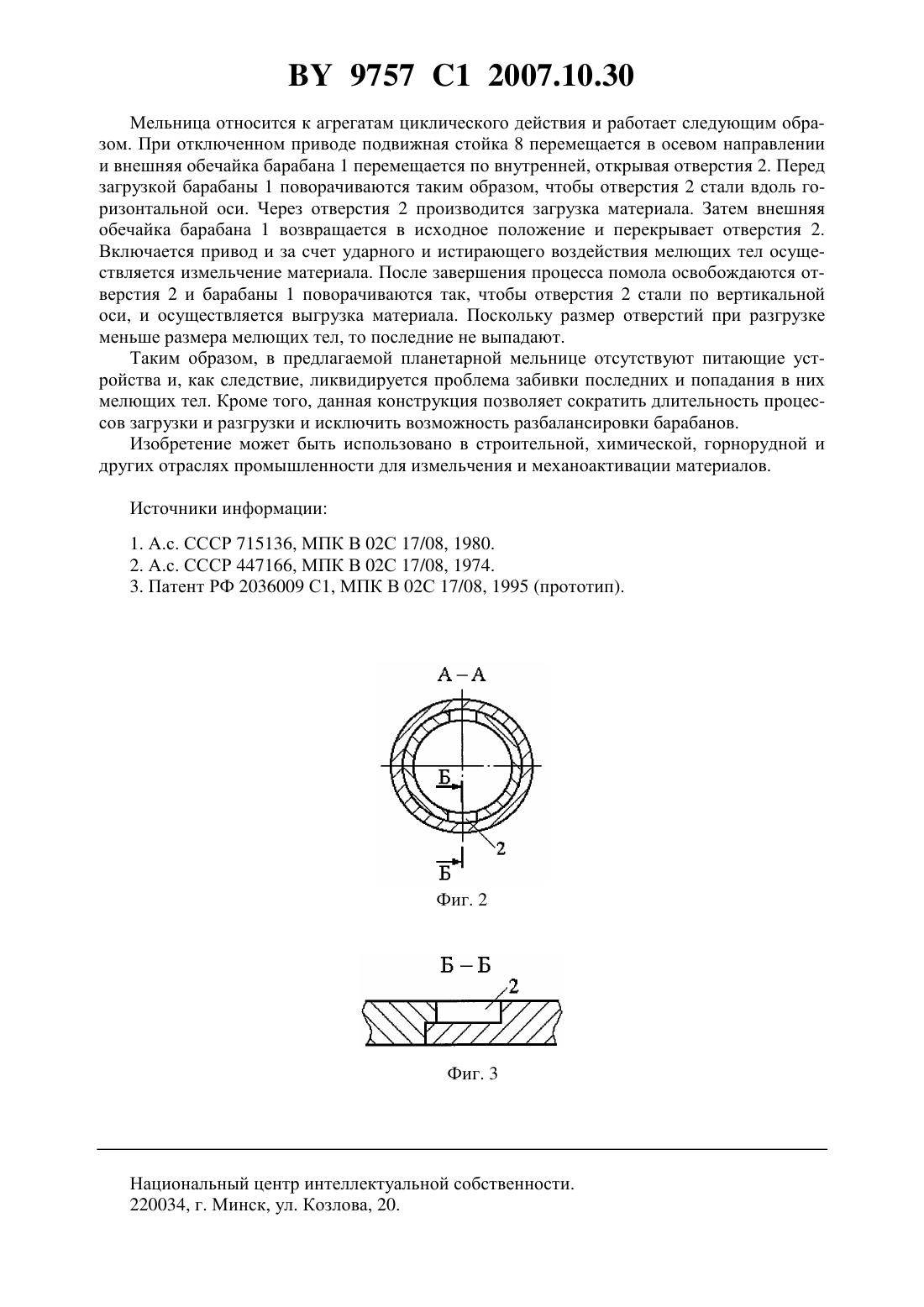

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Вайтехович Петр Евгеньевич Семененко Дмитрий Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) 1. Планетарная мельница, содержащая помольные барабаны и приводной вал с насаженными на него водилами, в подшипниковых узлах которых смонтированы оси помольных барабанов, отличающаяся тем, что каждый помольный барабан выполнен в виде внутренней и внешней обечаек, насаженных одна на другую с возможностью свободного перемещения внешней обечайки вдоль оси помольного барабана, причем во внутренней обечайке в диаметрально противоположных направлениях выполнены перекрываемые при помоле внешней обечайкой отверстия, размер которых меньше размера мелющих тел. 2. Мельница по п. 1, отличающаяся тем, что отверстия выполнены прямоугольной формы. 3. Мельница по п. 1, отличающаяся тем, что отверстия выполнены круглой формы. Изобретение относится к промышленному оборудованию и может быть использовано в порошковой металлургии, химической, строительной, горнорудной и иных отраслях промышленности для измельчения и механоактивации материалов. 9757 1 2007.10.30 Известны планетарные мельницы, включающие помольные барабаны с мелющими телами внутри. Оси барабанов укреплены на водилах, насаженных на приводной вал 1, 2. Загрузка и выгрузка измельчаемого материала в мельницах осуществляется через торцовые стенки с помощью специальных питателей. Недостатком данных мельниц является сложность устройств для загрузки и выгрузки, а также возможность их забивки и выпадения мелющих тел вместе с материалом. Наиболее близким к заявляемому техническому решению является планетарная мельница, содержащая приводной вал с насаженными на него водилами, в подшипниковых узлах которых смонтированы оси помольных барабанов 3. Загрузка и выгрузка материала из барабанов возможна только при выполнении торцовых крышек съемными или наличии люков в боковых стенках. Поэтому основным недостатком этой конструкции является длительность процесса разгрузки и возможная разбалансировка при использовании съемных элементов устройств загрузки и разгрузки. Задачей предлагаемого изобретения является упрощение и ускорение процессов загрузки и выгрузки и устранение возможности разбалансировки мельницы. Указанная задача достигается тем, что планетарная мельница содержит помольные барабаны и приводной вал с насаженными на него водилами, в подшипниковых узлах которых смонтированы оси помольных барабанов, выполненных в виде внутренней и внешней обечаек,насаженных одна на другую с возможностью свободного перемещения внешней обечайки вдоль оси помольного барабана, причем во внутренней обечайке в диаметрально противоположных направлениях выполнены перекрываемые при помоле внешней обечайкой отверстия, размер которых меньше размера мелющих тел. Существенное отличие предлагаемой конструкции заключается в том, что каждый помольный барабан выполнен в виде внутренней и внешней обечаек, насаженных одна на другую с возможностью свободного перемещения внешней обечайки вдоль оси помольного барабана, причем во внутренней обечайке в диаметрально противоположных направлениях выполнены перекрываемые при помоле внешней обечайкой отверстия, размер которых меньше размера мелющих тел. Из литературных источников по устройствам планетарного типа для измельчения и механоактивации различных материалов на сегодняшний день не известно решение задачи по упрощению и ускорению процессов загрузки и выгрузки, а также устранению возможности разбалансировки мельницы, за счет использования барабанов, выполненных в виде внутренней и внешней обечаек, насаженных одна на другую с возможностью свободного перемещения внешней обечайки вдоль оси помольного барабана, причем во внутренней обечайке в диаметрально противоположных направлениях выполнены перекрываемые при помоле внешней обечайкой отверстия, размер которых меньше размера мелющих тел. Планетарная мельница для измельчения и механоактивации материалов поясняется чертежами. На фиг. 1 изображен общий вид планетарной мельницы, на фиг. 2 - сечение А-А, на фиг. 3 - сечение Б-Б. Планетарная мельница содержит помольные барабаны 1, состоящие из внутренней и внешней обечаек, насаженных одна на другую с возможностью свободного перемещения внешней обечайки вдоль оси помольного барабана. Во внутренней обечайке в диаметрально противоположных направлениях выполнены отверстия 2. Эти отверстия перекрыты внешней обечайкой. Внутри барабана загружены мелющие тела. Барабаны укреплены на осях 3, которые установлены в подшипниках 4, закрепленных на водилах 5. Водила насажены на приводной вал 6, состоящий из двух частей, входящих одна в другую. Вал смонтирован в подшипниковых узлах 7, установленных в опорных стойках 8. Одна из стоек укреплена в направляющих с возможностью перемещения в осевом направлении благодаря винтовому механизму 9. 2 9757 1 2007.10.30 Мельница относится к агрегатам циклического действия и работает следующим образом. При отключенном приводе подвижная стойка 8 перемещается в осевом направлении и внешняя обечайка барабана 1 перемещается по внутренней, открывая отверстия 2. Перед загрузкой барабаны 1 поворачиваются таким образом, чтобы отверстия 2 стали вдоль горизонтальной оси. Через отверстия 2 производится загрузка материала. Затем внешняя обечайка барабана 1 возвращается в исходное положение и перекрывает отверстия 2. Включается привод и за счет ударного и истирающего воздействия мелющих тел осуществляется измельчение материала. После завершения процесса помола освобождаются отверстия 2 и барабаны 1 поворачиваются так, чтобы отверстия 2 стали по вертикальной оси, и осуществляется выгрузка материала. Поскольку размер отверстий при разгрузке меньше размера мелющих тел, то последние не выпадают. Таким образом, в предлагаемой планетарной мельнице отсутствуют питающие устройства и, как следствие, ликвидируется проблема забивки последних и попадания в них мелющих тел. Кроме того, данная конструкция позволяет сократить длительность процессов загрузки и разгрузки и исключить возможность разбалансировки барабанов. Изобретение может быть использовано в строительной, химической, горнорудной и других отраслях промышленности для измельчения и механоактивации материалов. Источники информации 1. А.с. СССР 715136, МПК В 02 С 17/08, 1980. 2. А.с. СССР 447166, МПК В 02 С 17/08, 1974. 3. Патент РФ 2036009 С 1, МПК В 02 С 17/08, 1995 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
