Способ обработки зубчатого изделия с пространственно модифицированными зубьями

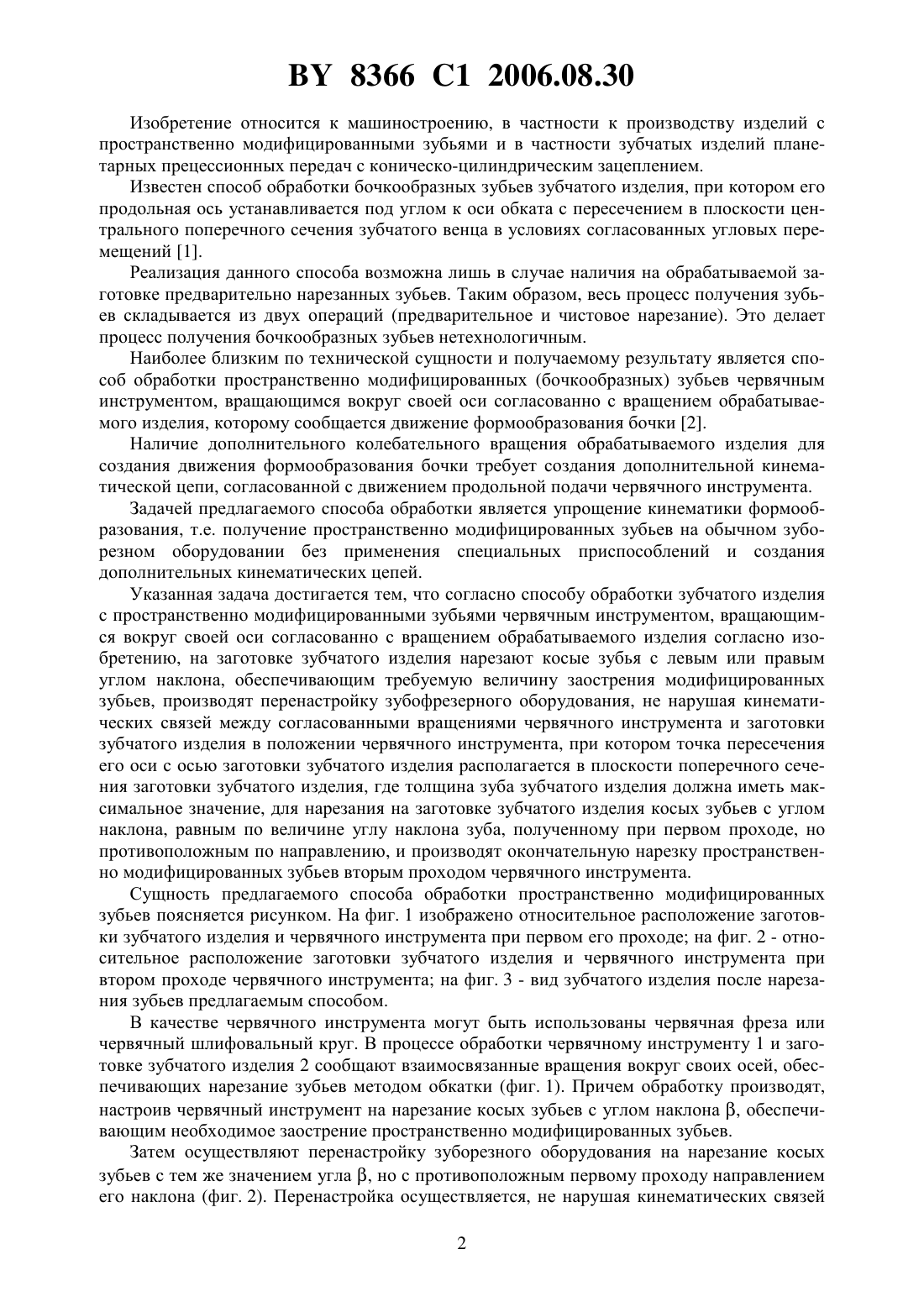

(51)23 17/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОБРАБОТКИ ЗУБЧАТОГО ИЗДЕЛИЯ С ПРОСТРАНСТВЕННО МОДИФИЦИРОВАННЫМИ ЗУБЬЯМИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский Университет(72) Авторы Громыко Петр Николаевич Доконов Леонид Геннадьевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский Университет(57) Способ обработки зубчатого изделия с пространственно модифицированными зубьями червячным инструментом, вращающимся вокруг своей оси согласованно с вращением обрабатываемого изделия, отличающийся тем, что на заготовке зубчатого изделия нарезают косые зубья с левым или правым углом наклона, обеспечивающим требуемую величину заострения модифицированных зубьев, производят перенастройку зубофрезерного оборудования, не нарушая кинематических связей между согласованными вращениями червячного инструмента и заготовки зубчатого изделия в положении червячного инструмента, при котором точка пересечения его оси с осью заготовки зубчатого изделия располагается в плоскости поперечного сечения заготовки зубчатого изделия, где толщина зуба зубчатого изделия должна иметь максимальное значение, для нарезания на заготовке зубчатого изделия косых зубьев с углом наклона, равным по величине углу наклона зуба, полученному при первом проходе, но противоположным по направлению, и производят окончательную нарезку пространственно модифицированных зубьев вторым проходом червячного инструмента. 8366 1 2006.08.30 Изобретение относится к машиностроению, в частности к производству изделий с пространственно модифицированными зубьями и в частности зубчатых изделий планетарных прецессионных передач с коническо-цилиндрическим зацеплением. Известен способ обработки бочкообразных зубьев зубчатого изделия, при котором его продольная ось устанавливается под углом к оси обката с пересечением в плоскости центрального поперечного сечения зубчатого венца в условиях согласованных угловых перемещений 1. Реализация данного способа возможна лишь в случае наличия на обрабатываемой заготовке предварительно нарезанных зубьев. Таким образом, весь процесс получения зубьев складывается из двух операций (предварительное и чистовое нарезание). Это делает процесс получения бочкообразных зубьев нетехнологичным. Наиболее близким по технической сущности и получаемому результату является способ обработки пространственно модифицированных (бочкообразных) зубьев червячным инструментом, вращающимся вокруг своей оси согласованно с вращением обрабатываемого изделия, которому сообщается движение формообразования бочки 2. Наличие дополнительного колебательного вращения обрабатываемого изделия для создания движения формообразования бочки требует создания дополнительной кинематической цепи, согласованной с движением продольной подачи червячного инструмента. Задачей предлагаемого способа обработки является упрощение кинематики формообразования, т.е. получение пространственно модифицированных зубьев на обычном зуборезном оборудовании без применения специальных приспособлений и создания дополнительных кинематических цепей. Указанная задача достигается тем, что согласно способу обработки зубчатого изделия с пространственно модифицированными зубьями червячным инструментом, вращающимся вокруг своей оси согласованно с вращением обрабатываемого изделия согласно изобретению, на заготовке зубчатого изделия нарезают косые зубья с левым или правым углом наклона, обеспечивающим требуемую величину заострения модифицированных зубьев, производят перенастройку зубофрезерного оборудования, не нарушая кинематических связей между согласованными вращениями червячного инструмента и заготовки зубчатого изделия в положении червячного инструмента, при котором точка пересечения его оси с осью заготовки зубчатого изделия располагается в плоскости поперечного сечения заготовки зубчатого изделия, где толщина зуба зубчатого изделия должна иметь максимальное значение, для нарезания на заготовке зубчатого изделия косых зубьев с углом наклона, равным по величине углу наклона зуба, полученному при первом проходе, но противоположным по направлению, и производят окончательную нарезку пространственно модифицированных зубьев вторым проходом червячного инструмента. Сущность предлагаемого способа обработки пространственно модифицированных зубьев поясняется рисунком. На фиг. 1 изображено относительное расположение заготовки зубчатого изделия и червячного инструмента при первом его проходе на фиг. 2 - относительное расположение заготовки зубчатого изделия и червячного инструмента при втором проходе червячного инструмента на фиг. 3 - вид зубчатого изделия после нарезания зубьев предлагаемым способом. В качестве червячного инструмента могут быть использованы червячная фреза или червячный шлифовальный круг. В процессе обработки червячному инструменту 1 и заготовке зубчатого изделия 2 сообщают взаимосвязанные вращения вокруг своих осей, обеспечивающих нарезание зубьев методом обкатки (фиг. 1). Причем обработку производят,настроив червячный инструмент на нарезание косых зубьев с углом наклона , обеспечивающим необходимое заострение пространственно модифицированных зубьев. Затем осуществляют перенастройку зуборезного оборудования на нарезание косых зубьев с тем же значением угла , но с противоположным первому проходу направлением его наклона (фиг. 2). Перенастройка осуществляется, не нарушая кинематических связей 2 8366 1 2006.08.30 между согласованными вращениями червячного инструмента 1 и заготовки зубчатого изделия 2 в положении червячного инструмента 1, при котором точка А пересечения его оси с осью заготовки зубчатого изделия 2 располагается в плоскости поперечного сечения заготовки зубчатого изделия 2, где толщина зуба зубчатого изделия 2 должна иметь максимальное значение. Производят окончательную нарезку пространственно модифицированных зубьев вторым проходом червячного инструмента 1. В результате реализации данного способа обработки образуются пространственно модифицированные зубья на поверхности заготовки зубчатого изделия, форма которых показана на рис. 3. Отсутствие при нарезании предлагаемым способом каких-либо приспособлений к зубофрезерному станку, а также дополнительных кинематических цепей позволяет упростить кинематику формообразования пространственно модифицированных зубьев, используемых в зацеплении планетарных прецессионных передач с коническоцилиндрическим прецессионным зацеплением. Источники информации 1. А.с. СССР 1683912, 1991. 2. А.с. СССР 1161292, 1985. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
