Устройство колебания токоподводящего мундштука

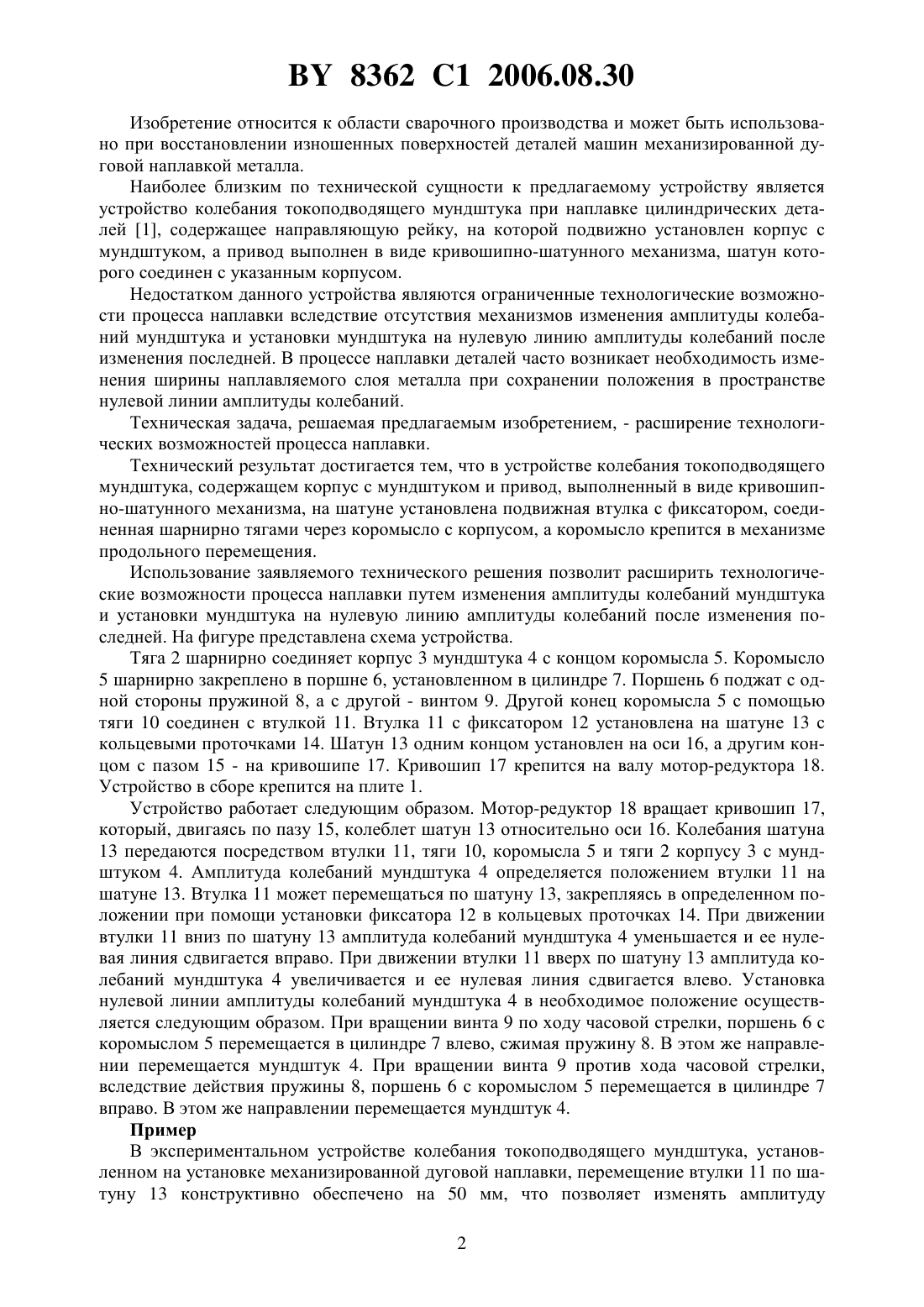

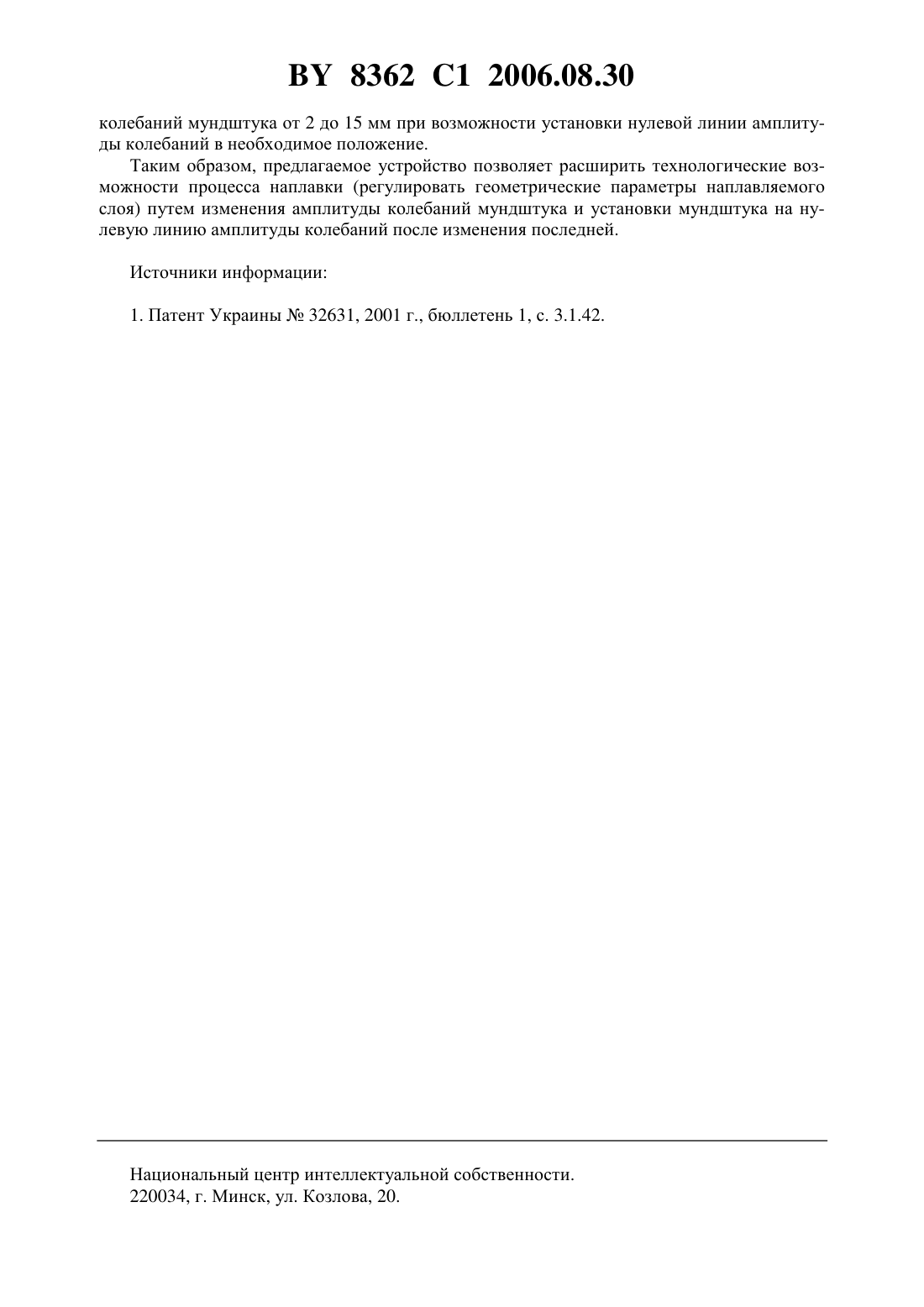

(51)23 9/30, 9/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) УСТРОЙСТВО КОЛЕБАНИЯ ТОКОПОДВОДЯЩЕГО МУНДШТУКА(71) Заявитель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(72) Авторы Коваленко Михаил Иванович Хроленок Валерий Васильевич(73) Патентообладатель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(57) Устройство колебания токоподводящего мундштука, содержащее корпус с мундштуком и привод, выполненный в виде кривошипно-шатунного механизма, шатун которого соединен с корпусом, отличающееся тем, что содержит механизм продольного перемещения мундштука, на шатуне установлена подвижная втулка с фиксатором, шарнирно соединенная тягами через коромысло с корпусом, причем коромысло закреплено в механизме продольного перемещения мундштука. 8362 1 2006.08.30 Изобретение относится к области сварочного производства и может быть использовано при восстановлении изношенных поверхностей деталей машин механизированной дуговой наплавкой металла. Наиболее близким по технической сущности к предлагаемому устройству является устройство колебания токоподводящего мундштука при наплавке цилиндрических деталей 1, содержащее направляющую рейку, на которой подвижно установлен корпус с мундштуком, а привод выполнен в виде кривошипно-шатунного механизма, шатун которого соединен с указанным корпусом. Недостатком данного устройства являются ограниченные технологические возможности процесса наплавки вследствие отсутствия механизмов изменения амплитуды колебаний мундштука и установки мундштука на нулевую линию амплитуды колебаний после изменения последней. В процессе наплавки деталей часто возникает необходимость изменения ширины наплавляемого слоя металла при сохранении положения в пространстве нулевой линии амплитуды колебаний. Техническая задача, решаемая предлагаемым изобретением, - расширение технологических возможностей процесса наплавки. Технический результат достигается тем, что в устройстве колебания токоподводящего мундштука, содержащем корпус с мундштуком и привод, выполненный в виде кривошипно-шатунного механизма, на шатуне установлена подвижная втулка с фиксатором, соединенная шарнирно тягами через коромысло с корпусом, а коромысло крепится в механизме продольного перемещения. Использование заявляемого технического решения позволит расширить технологические возможности процесса наплавки путем изменения амплитуды колебаний мундштука и установки мундштука на нулевую линию амплитуды колебаний после изменения последней. На фигуре представлена схема устройства. Тяга 2 шарнирно соединяет корпус 3 мундштука 4 с концом коромысла 5. Коромысло 5 шарнирно закреплено в поршне 6, установленном в цилиндре 7. Поршень 6 поджат с одной стороны пружиной 8, а с другой - винтом 9. Другой конец коромысла 5 с помощью тяги 10 соединен с втулкой 11. Втулка 11 с фиксатором 12 установлена на шатуне 13 с кольцевыми проточками 14. Шатун 13 одним концом установлен на оси 16, а другим концом с пазом 15 - на кривошипе 17. Кривошип 17 крепится на валу мотор-редуктора 18. Устройство в сборе крепится на плите 1. Устройство работает следующим образом. Мотор-редуктор 18 вращает кривошип 17,который, двигаясь по пазу 15, колеблет шатун 13 относительно оси 16. Колебания шатуна 13 передаются посредством втулки 11, тяги 10, коромысла 5 и тяги 2 корпусу 3 с мундштуком 4. Амплитуда колебаний мундштука 4 определяется положением втулки 11 на шатуне 13. Втулка 11 может перемещаться по шатуну 13, закрепляясь в определенном положении при помощи установки фиксатора 12 в кольцевых проточках 14. При движении втулки 11 вниз по шатуну 13 амплитуда колебаний мундштука 4 уменьшается и ее нулевая линия сдвигается вправо. При движении втулки 11 вверх по шатуну 13 амплитуда колебаний мундштука 4 увеличивается и ее нулевая линия сдвигается влево. Установка нулевой линии амплитуды колебаний мундштука 4 в необходимое положение осуществляется следующим образом. При вращении винта 9 по ходу часовой стрелки, поршень 6 с коромыслом 5 перемещается в цилиндре 7 влево, сжимая пружину 8. В этом же направлении перемещается мундштук 4. При вращении винта 9 против хода часовой стрелки,вследствие действия пружины 8, поршень 6 с коромыслом 5 перемещается в цилиндре 7 вправо. В этом же направлении перемещается мундштук 4. Пример В экспериментальном устройстве колебания токоподводящего мундштука, установленном на установке механизированной дуговой наплавки, перемещение втулки 11 по шатуну 13 конструктивно обеспечено на 50 мм, что позволяет изменять амплитуду 2 8362 1 2006.08.30 колебаний мундштука от 2 до 15 мм при возможности установки нулевой линии амплитуды колебаний в необходимое положение. Таким образом, предлагаемое устройство позволяет расширить технологические возможности процесса наплавки (регулировать геометрические параметры наплавляемого слоя) путем изменения амплитуды колебаний мундштука иустановки мундштука на нулевую линию амплитуды колебаний после изменения последней. Источники информации 1. Патент Украины 32631, 2001 г., бюллетень 1, с. 3.1.42. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
