Устройство для сбора колорадских жуков и их личинок

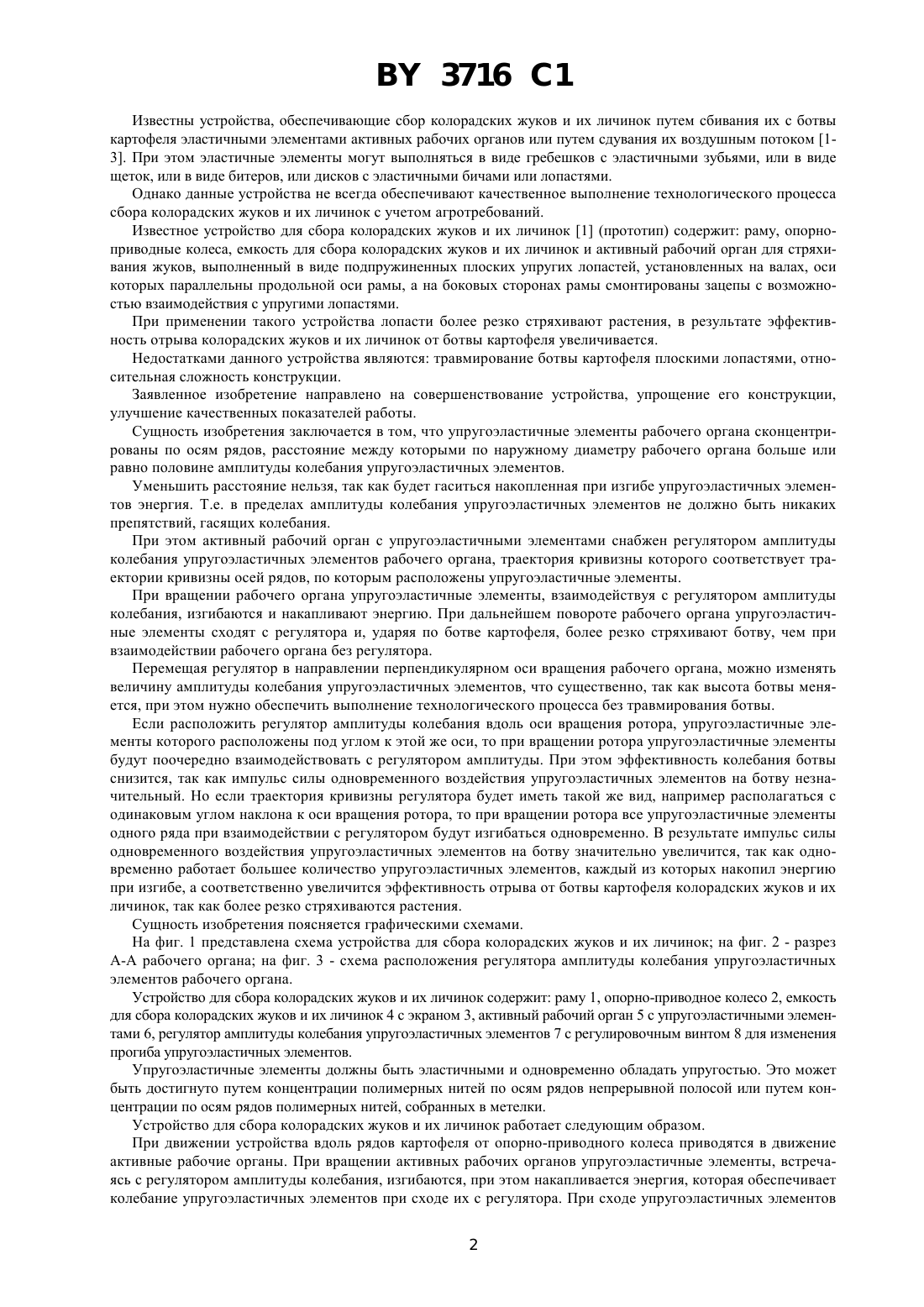

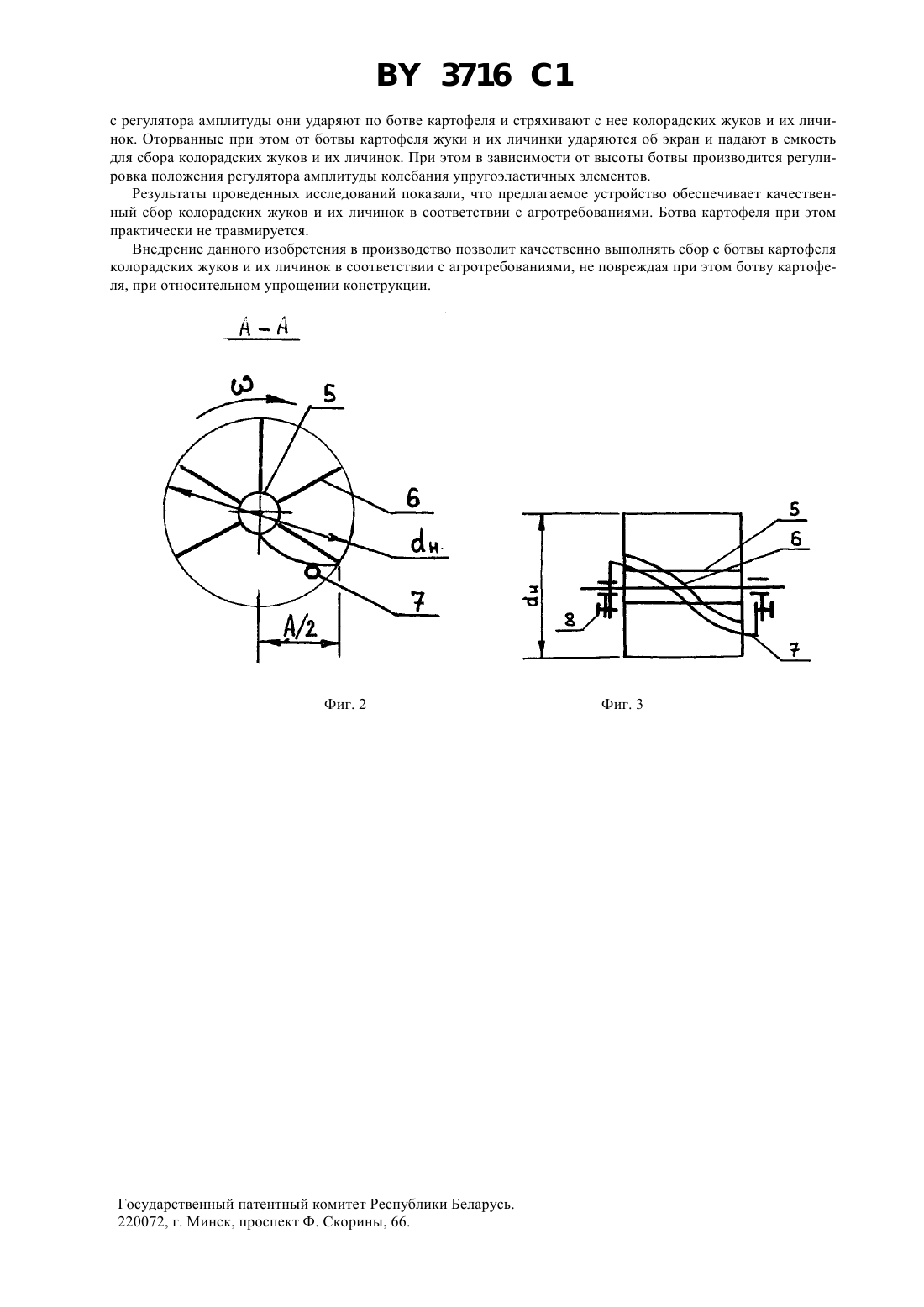

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ СБОРА КОЛОРАДСКИХ ЖУКОВ И ИХ ЛИЧИНОК(71) Заявитель Гродненский государственный сельскохозяйственный институт(73) Патентообладатель Гродненский государственный сельскохозяйственный институт(57) 1. Устройство для сбора колорадских жуков и их личинок, включающее раму, опорно-приводное колесо,емкость для сбора колорадских жуков и их личинок и активный рабочий орган с упругоэластичными элементами, взаимодействующими с растениями, отличающееся тем, что упругоэластичные элементы рабочего органа сконцентрированы по осям рядов, расстояние между которыми по наружному диаметру рабочего органа больше или равно половине амплитуды колебания упругоэластичных элементов. 2. Устройство по п. 1, отличающееся тем, что активный рабочий орган с упругоэластичными элементами снабжен регулятором амплитуды колебания упругоэластичных элементов рабочего органа, траектория кривизны которого соответствует траектории кривизны осей рядов, по которым расположены упругоэластичные элементы. 3716 1 Известны устройства, обеспечивающие сбор колорадских жуков и их личинок путем сбивания их с ботвы картофеля эластичными элементами активных рабочих органов или путем сдувания их воздушным потоком 13. При этом эластичные элементы могут выполняться в виде гребешков с эластичными зубьями, или в виде щеток, или в виде битеров, или дисков с эластичными бичами или лопастями. Однако данные устройства не всегда обеспечивают качественное выполнение технологического процесса сбора колорадских жуков и их личинок с учетом агротребований. Известное устройство для сбора колорадских жуков и их личинок 1 (прототип) содержит раму, опорноприводные колеса, емкость для сбора колорадских жуков и их личинок и активный рабочий орган для стряхивания жуков, выполненный в виде подпружиненных плоских упругих лопастей, установленных на валах, оси которых параллельны продольной оси рамы, а на боковых сторонах рамы смонтированы зацепы с возможностью взаимодействия с упругими лопастями. При применении такого устройства лопасти более резко стряхивают растения, в результате эффективность отрыва колорадских жуков и их личинок от ботвы картофеля увеличивается. Недостатками данного устройства являются травмирование ботвы картофеля плоскими лопастями, относительная сложность конструкции. Заявленное изобретение направлено на совершенствование устройства, упрощение его конструкции,улучшение качественных показателей работы. Сущность изобретения заключается в том, что упругоэластичные элементы рабочего органа сконцентрированы по осям рядов, расстояние между которыми по наружному диаметру рабочего органа больше или равно половине амплитуды колебания упругоэластичных элементов. Уменьшить расстояние нельзя, так как будет гаситься накопленная при изгибе упругоэластичных элементов энергия. Т.е. в пределах амплитуды колебания упругоэластичных элементов не должно быть никаких препятствий, гасящих колебания. При этом активный рабочий орган с упругоэластичными элементами снабжен регулятором амплитуды колебания упругоэластичных элементов рабочего органа, траектория кривизны которого соответствует траектории кривизны осей рядов, по которым расположены упругоэластичные элементы. При вращении рабочего органа упругоэластичные элементы, взаимодействуя с регулятором амплитуды колебания, изгибаются и накапливают энергию. При дальнейшем повороте рабочего органа упругоэластичные элементы сходят с регулятора и, ударяя по ботве картофеля, более резко стряхивают ботву, чем при взаимодействии рабочего органа без регулятора. Перемещая регулятор в направлении перпендикулярном оси вращения рабочего органа, можно изменять величину амплитуды колебания упругоэластичных элементов, что существенно, так как высота ботвы меняется, при этом нужно обеспечить выполнение технологического процесса без травмирования ботвы. Если расположить регулятор амплитуды колебания вдоль оси вращения ротора, упругоэластичные элементы которого расположены под углом к этой же оси, то при вращении ротора упругоэластичные элементы будут поочередно взаимодействовать с регулятором амплитуды. При этом эффективность колебания ботвы снизится, так как импульс силы одновременного воздействия упругоэластичных элементов на ботву незначительный. Но если траектория кривизны регулятора будет иметь такой же вид, например располагаться с одинаковым углом наклона к оси вращения ротора, то при вращении ротора все упругоэластичные элементы одного ряда при взаимодействии с регулятором будут изгибаться одновременно. В результате импульс силы одновременного воздействия упругоэластичных элементов на ботву значительно увеличится, так как одновременно работает большее количество упругоэластичных элементов, каждый из которых накопил энергию при изгибе, а соответственно увеличится эффективность отрыва от ботвы картофеля колорадских жуков и их личинок, так как более резко стряхиваются растения. Сущность изобретения поясняется графическими схемами. На фиг. 1 представлена схема устройства для сбора колорадских жуков и их личинок на фиг. 2 - разрез А-А рабочего органа на фиг. 3 - схема расположения регулятора амплитуды колебания упругоэластичных элементов рабочего органа. Устройство для сбора колорадских жуков и их личинок содержит раму 1, опорно-приводное колесо 2, емкость для сбора колорадских жуков и их личинок 4 с экраном 3, активный рабочий орган 5 с упругоэластичными элементами 6, регулятор амплитуды колебания упругоэластичных элементов 7 с регулировочным винтом 8 для изменения прогиба упругоэластичных элементов. Упругоэластичные элементы должны быть эластичными и одновременно обладать упругостью. Это может быть достигнуто путем концентрации полимерных нитей по осям рядов непрерывной полосой или путем концентрации по осям рядов полимерных нитей, собранных в метелки. Устройство для сбора колорадских жуков и их личинок работает следующим образом. При движении устройства вдоль рядов картофеля от опорно-приводного колеса приводятся в движение активные рабочие органы. При вращении активных рабочих органов упругоэластичные элементы, встречаясь с регулятором амплитуды колебания, изгибаются, при этом накапливается энергия, которая обеспечивает колебание упругоэластичных элементов при сходе их с регулятора. При сходе упругоэластичных элементов 2 3716 1 с регулятора амплитуды они ударяют по ботве картофеля и стряхивают с нее колорадских жуков и их личинок. Оторванные при этом от ботвы картофеля жуки и их личинки ударяются об экран и падают в емкость для сбора колорадских жуков и их личинок. При этом в зависимости от высоты ботвы производится регулировка положения регулятора амплитуды колебания упругоэластичных элементов. Результаты проведенных исследований показали, что предлагаемое устройство обеспечивает качественный сбор колорадских жуков и их личинок в соответствии с агротребованиями. Ботва картофеля при этом практически не травмируется. Внедрение данного изобретения в производство позволит качественно выполнять сбор с ботвы картофеля колорадских жуков и их личинок в соответствии с агротребованиями, не повреждая при этом ботву картофеля, при относительном упрощении конструкции. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
