Устройство для добычи и производства кускового торфа

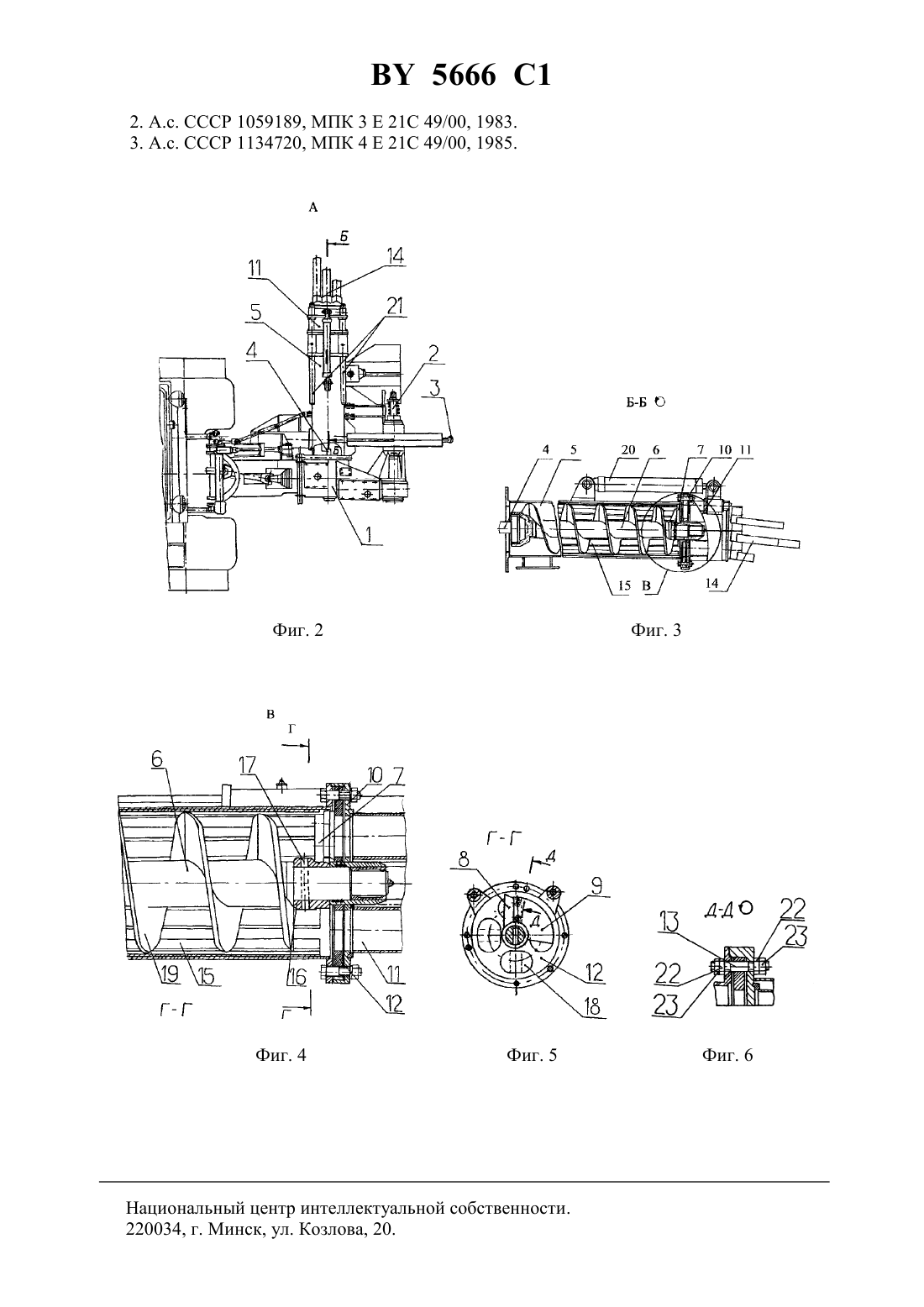

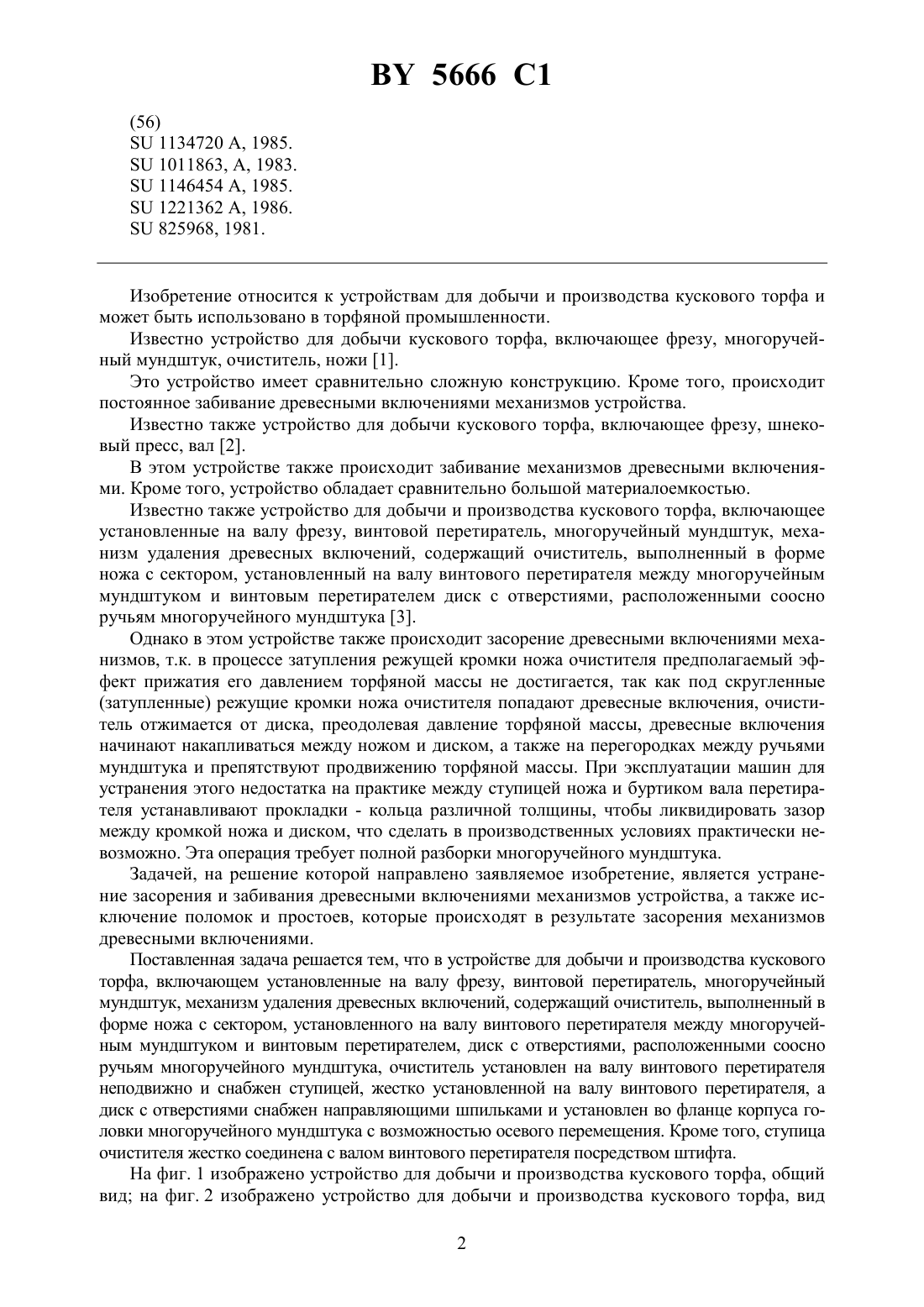

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДОБЫЧИ И ПРОИЗВОДСТВА КУСКОВОГО ТОРФА(71) Заявитель Республиканское унитарное предприятие Белниитоппроект(72) Авторы Банах Эдуард Казимирович Вечер Дмитрий Антонович Лис Анатолий Викторович Хазов Юрий Дмитриевич Шелег Александр Павлович(73) Патентообладатель Республиканское унитарное предприятие Белниитоппроект(57) 1. Устройство для добычи и производства кускового торфа, включающее установленные на валу фрезу, винтовой перетиратель, многоручейный мундштук, механизм удаления древесных включений, содержащий очиститель, выполненный в форме ножа с сектором, установленного на валу винтового перетирателя между многоручейным мундштуком и винтовым перетирателем, диск с отверстиями, расположенными соосно ручьям многоручейного мундштука, отличающееся тем, что очиститель установлен на валу винтового перетирателя неподвижно и снабжен ступицей, жестко установленной на валу винтового перетирателя, а диск с отверстиями снабжен направляющими шпильками и установлен во фланце корпуса головки многоручейного мундштука с возможностью осевого перемещения. 2. Устройство по п. 1, отличающееся тем, что ступица очистителя жестко соединена с валом винтового перетирателя посредством штифта.(56)1134720 , 1985.1011863, , 1983.1146454 , 1985.1221362 , 1986.825968, 1981. Изобретение относится к устройствам для добычи и производства кускового торфа и может быть использовано в торфяной промышленности. Известно устройство для добычи кускового торфа, включающее фрезу, многоручейный мундштук, очиститель, ножи 1. Это устройство имеет сравнительно сложную конструкцию. Кроме того, происходит постоянное забивание древесными включениями механизмов устройства. Известно также устройство для добычи кускового торфа, включающее фрезу, шнековый пресс, вал 2. В этом устройстве также происходит забивание механизмов древесными включениями. Кроме того, устройство обладает сравнительно большой материалоемкостью. Известно также устройство для добычи и производства кускового торфа, включающее установленные на валу фрезу, винтовой перетиратель, многоручейный мундштук, механизм удаления древесных включений, содержащий очиститель, выполненный в форме ножа с сектором, установленный на валу винтового перетирателя между многоручейным мундштуком и винтовым перетирателем диск с отверстиями, расположенными соосно ручьям многоручейного мундштука 3. Однако в этом устройстве также происходит засорение древесными включениями механизмов, т.к. в процессе затупления режущей кромки ножа очистителя предполагаемый эффект прижатия его давлением торфяной массы не достигается, так как под скругленные(затупленные) режущие кромки ножа очистителя попадают древесные включения, очиститель отжимается от диска, преодолевая давление торфяной массы, древесные включения начинают накапливаться между ножом и диском, а также на перегородках между ручьями мундштука и препятствуют продвижению торфяной массы. При эксплуатации машин для устранения этого недостатка на практике между ступицей ножа и буртиком вала перетирателя устанавливают прокладки - кольца различной толщины, чтобы ликвидировать зазор между кромкой ножа и диском, что сделать в производственных условиях практически невозможно. Эта операция требует полной разборки многоручейного мундштука. Задачей, на решение которой направлено заявляемое изобретение, является устранение засорения и забивания древесными включениями механизмов устройства, а также исключение поломок и простоев, которые происходят в результате засорения механизмов древесными включениями. Поставленная задача решается тем, что в устройстве для добычи и производства кускового торфа, включающем установленные на валу фрезу, винтовой перетиратель, многоручейный мундштук, механизм удаления древесных включений, содержащий очиститель, выполненный в форме ножа с сектором, установленного на валу винтового перетирателя между многоручейным мундштуком и винтовым перетирателем, диск с отверстиями, расположенными соосно ручьям многоручейного мундштука, очиститель установлен на валу винтового перетирателя неподвижно и снабжен ступицей, жестко установленной на валу винтового перетирателя, а диск с отверстиями снабжен направляющими шпильками и установлен во фланце корпуса головки многоручейного мундштука с возможностью осевого перемещения. Кроме того, ступица очистителя жестко соединена с валом винтового перетирателя посредством штифта. На фиг. 1 изображено устройство для добычи и производства кускового торфа, общий вид на фиг. 2 изображено устройство для добычи и производства кускового торфа, вид 2 5666 1 сверху на фиг. 3- разрез Б-Б винтового перетирателя на фиг. 2 на фиг. 4 - узел В винтового перетирателя на фиг. 3 на фиг. 5 - разрез Г- Г на фиг. 4 на фиг. 6 - разрез Д-Д на фиг. 5. Устройство для добычи и производства кускового торфа включает коническоцилиндрический редуктор 1, на ведомом валу 2 цилиндрических шестерен которого установлена фреза 3. На ведомом валу 4 конических шестерен установлен корпус 5 винтового перетирателя, на валу 6 винтового перетирателя жестко установлен очиститель 7, выполненный в форме ножа 8 с сектором 9. В корпусе 10 головки многоручейного мундштука 11 установлен подвижный относительно горизонтальной оси диск 12, имеющий направляющие шпильки 13. Устройство снабжено лотками 14 головки многоручейного мундштука 11. Корпус 5 винтового перетирателя снабжен ребрами 15. Очиститель 7 имеет ступицу 16, жестко установленную посредством штифта 17 без возможности перемещения на валу 6 винтового перетирателя. Диск 12 снабжен отверстиями 18. Вал 6 винтового перетирателя снабжен винтом 19. Кроме того, на корпусе 5 винтового перетирателя установлен гидроцилиндр 20 с направляющими штангами 21, которые вторым концом связаны с головкой многоручейного мундштука 11. Шпильки 13 снабжены гайками 22 и контргайками 23. Устройство для добычи и производства кускового торфа работает следующим образом. При перемещении устройства по торфяной залежи вращающаяся фреза 1 прорезает щель и подает торфяную массу в корпус 5 винтового перетирателя. Торфяная масса, передвигаемая в корпусе 5 винтового перетирателя валом 6 винтового перетирателя, перерабатывается кромкой винта 19 вала 6 винтового перетирателя и ребрами 15 корпуса 5 винтового перетирателя, т.е. измельчается между валом 6 винтового перетирателя и ребрами 15 корпуса 5 винтового перетирателя, где происходит выдавливание капилляров воздуха из перерабатываемой массы торфа, в связи с чем торфяная масса уплотняется,достигая коэффициента переработки 1,4, и под давлением продавливается через отверстия в диске 12, где нож 8, соприкасаясь вплотную с диском 12, измельчает древесные включения, а винт 19 винтового перетирателя 6 через отверстия 18 диска 12 продавливает измельченную массу в головку многоручейного мундштука 11, и сформованная масса,имеющая форму отверстий 18 диска 12, движется по лоткам 14, а, сходя с лотка 14, куски отламываются под действием собственного веса и выстилаются равномерно в единый слой на поверхности залежи для сушки. Накапливающиеся между отверстиями 18 древесные включения измельчаются ножом 8 очистителя 7, вращающегося вместе с валом 6 и корпусом 5 винтового перетирателя, увлекаются движущейся массой в ручьи головки многоручейного мундштука 11 и формуются вместе с торфяной массой. Диск 12 имеет возможность перемещаться в корпусе 10 головки многоручейного мундштука 11 вдоль оси вала 6 винтового перетирателя для контактирования с ножом 8, что обеспечивает необходимый контакт между диском 12 и ножом 8 очистителя 7, что исключает попадание между ними крупных древесных включений, предупреждает поломку устройства и повышает его надежность. Таким образом, в предлагаемом изобретении, в отличие от прототипа, регулировка контакта режущей кромки ножа 8 очистителя 7 с подвижным диском 12 производится без разборки головки многоручейного мундштука 11 следующим образом. Головка многоручейного мундштука 11 выдвигается гидроцилиндром 20 с направляющими штангами 22 до упора. Через отверстия 18 диска 12 видна кромка ножа 8 очистителя 7. Отворачиваются гайки 22 шпилек 13 и подвижный диск 12 плавно подводится и контактируется с кромкой ножа 8 очистителя 7, после чего гайки 22 затягиваются контргайками 23. Гайки шпилек в конструкции находятся снаружи формователя, что дает возможность производить регулировку, не осуществляя разборку головки многоручейного мундштука 11. Источники информации 1. А.с. СССР 1011863, МПК 3 Е 21 С 49/00, 1983. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
