Устройство соединения секции крепи с забойным конвейером

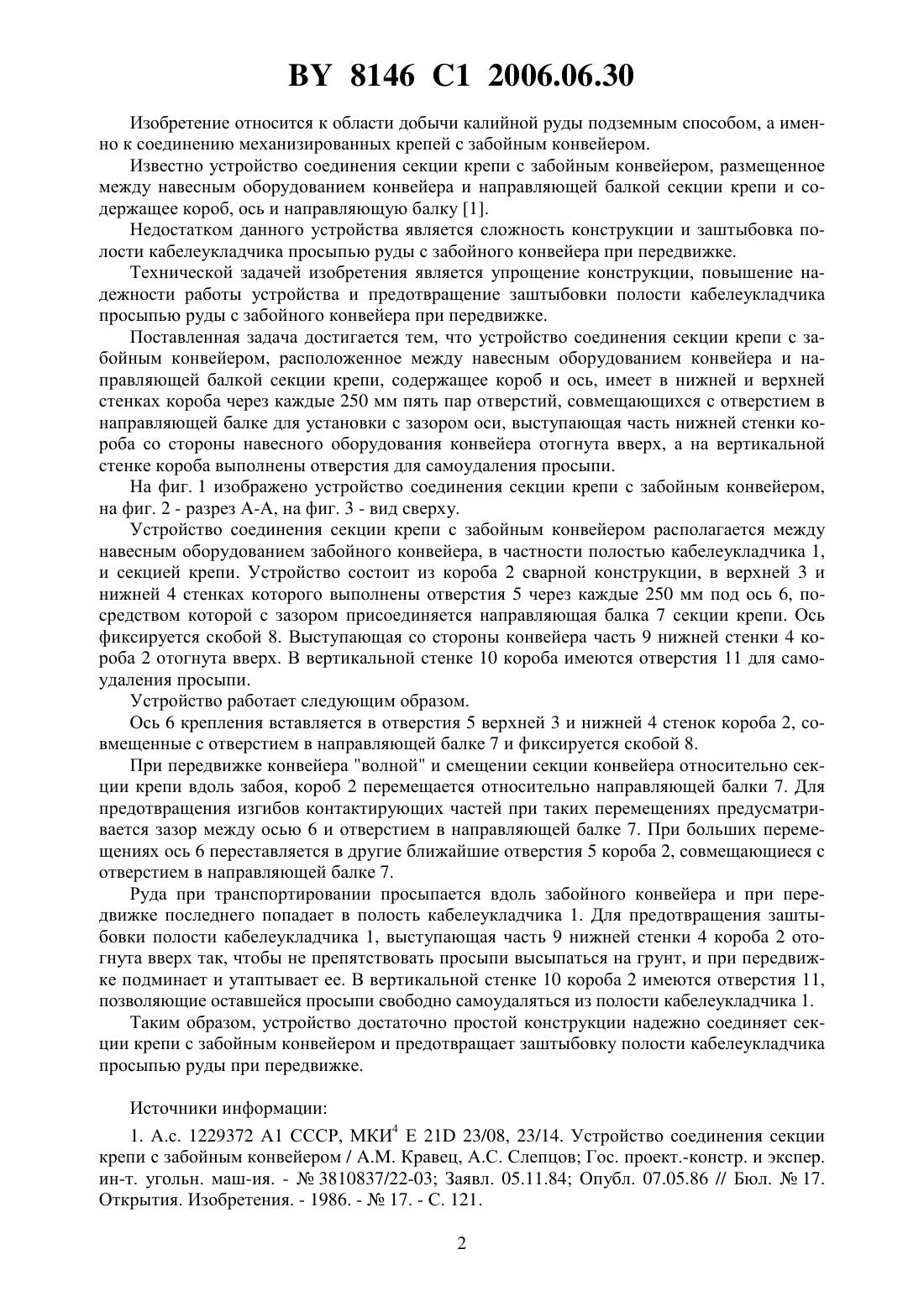

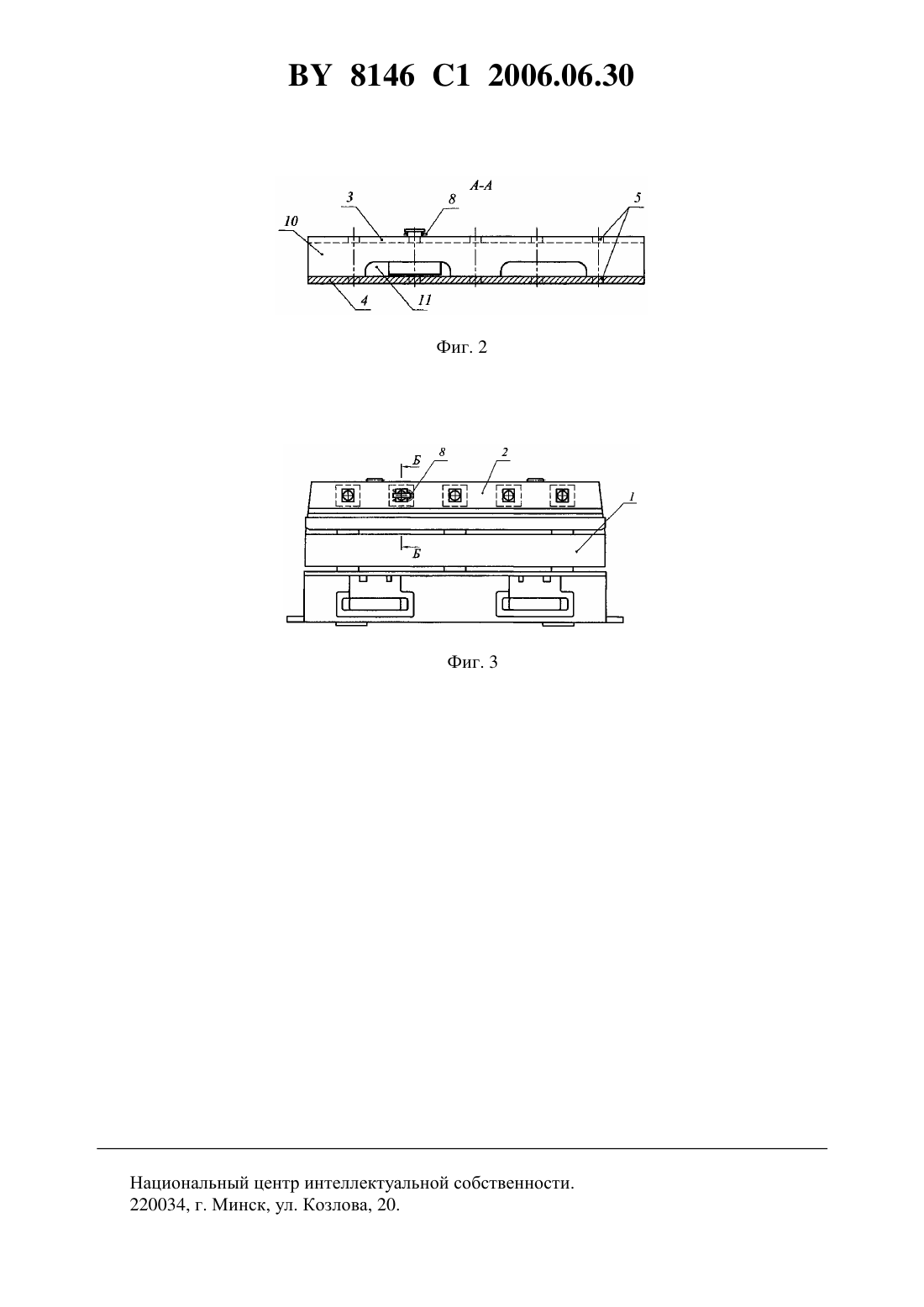

(51)21 23/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО СОЕДИНЕНИЯ СЕКЦИИ КРЕПИ С ЗАБОЙНЫМ КОНВЕЙЕРОМ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Конопляник Иван Анатольевич Конопляник Алла Владимировна Протасеня Александр Владимирович Дворник Александр Петрович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Устройство соединения секции крепи с забойным конвейером, расположенное между навесным оборудованием конвейера и направляющей балкой секции крепи, содержащее короб и ось, отличающееся тем, что в нижней и верхней стенках короба через каждые 250 мм выполнены пять пар отверстий, совмещающихся с отверстием в направляющей балке для установки с зазором оси, выступающая часть нижней стенки короба со стороны навесного оборудования конвейера отогнута вверх, а на вертикальной стенке короба выполнены отверстия для самоудаления просыпи. 8146 1 2006.06.30 Изобретение относится к области добычи калийной руды подземным способом, а именно к соединению механизированных крепей с забойным конвейером. Известно устройство соединения секции крепи с забойным конвейером, размещенное между навесным оборудованием конвейера и направляющей балкой секции крепи и содержащее короб, ось и направляющую балку 1. Недостатком данного устройства является сложность конструкции и заштыбовка полости кабелеукладчика просыпью руды с забойного конвейера при передвижке. Технической задачей изобретения является упрощение конструкции, повышение надежности работы устройства и предотвращение заштыбовки полости кабелеукладчика просыпью руды с забойного конвейера при передвижке. Поставленная задача достигается тем, что устройство соединения секции крепи с забойным конвейером, расположенное между навесным оборудованием конвейера и направляющей балкой секции крепи, содержащее короб и ось, имеет в нижней и верхней стенках короба через каждые 250 мм пять пар отверстий, совмещающихся с отверстием в направляющей балке для установки с зазором оси, выступающая часть нижней стенки короба со стороны навесного оборудования конвейера отогнута вверх, а на вертикальной стенке короба выполнены отверстия для самоудаления просыпи. На фиг. 1 изображено устройство соединения секции крепи с забойным конвейером,на фиг. 2 - разрез А-А, на фиг. 3 - вид сверху. Устройство соединения секции крепи с забойным конвейером располагается между навесным оборудованием забойного конвейера, в частности полостью кабелеукладчика 1,и секцией крепи. Устройство состоит из короба 2 сварной конструкции, в верхней 3 и нижней 4 стенках которого выполнены отверстия 5 через каждые 250 мм под ось 6, посредством которой с зазором присоединяется направляющая балка 7 секции крепи. Ось фиксируется скобой 8. Выступающая со стороны конвейера часть 9 нижней стенки 4 короба 2 отогнута вверх. В вертикальной стенке 10 короба имеются отверстия 11 для самоудаления просыпи. Устройство работает следующим образом. Ось 6 крепления вставляется в отверстия 5 верхней 3 и нижней 4 стенок короба 2, совмещенные с отверстием в направляющей балке 7 и фиксируется скобой 8. При передвижке конвейера волной и смещении секции конвейера относительно секции крепи вдоль забоя, короб 2 перемещается относительно направляющей балки 7. Для предотвращения изгибов контактирующих частей при таких перемещениях предусматривается зазор между осью 6 и отверстием в направляющей балке 7. При больших перемещениях ось 6 переставляется в другие ближайшие отверстия 5 короба 2, совмещающиеся с отверстием в направляющей балке 7. Руда при транспортировании просыпается вдоль забойного конвейера и при передвижке последнего попадает в полость кабелеукладчика 1. Для предотвращения заштыбовки полости кабелеукладчика 1, выступающая часть 9 нижней стенки 4 короба 2 отогнута вверх так, чтобы не препятствовать просыпи высыпаться на грунт, и при передвижке подминает и утаптывает ее. В вертикальной стенке 10 короба 2 имеются отверстия 11,позволяющие оставшейся просыпи свободно самоудаляться из полости кабелеукладчика 1. Таким образом, устройство достаточно простой конструкции надежно соединяет секции крепи с забойным конвейером и предотвращает заштыбовку полости кабелеукладчика просыпью руды при передвижке. Источники информации 1. А.с. 1229372 А 1 СССР, МКИ 4 Е 21 23/08, 23/14. Устройство соединения секции крепи с забойным конвейером / Кравец, А.С. Слепцов Гос. проект.-констр. и экспер. ин-т. угольн. маш-ия. -3810837/22-03 Заявл. 05.11.84 Опубл. 07.05.86 // Бюл.17. Открытия. Изобретения. - 1986. -17. - С. 121. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
