Шасси для уборочных самоходных комбайнов

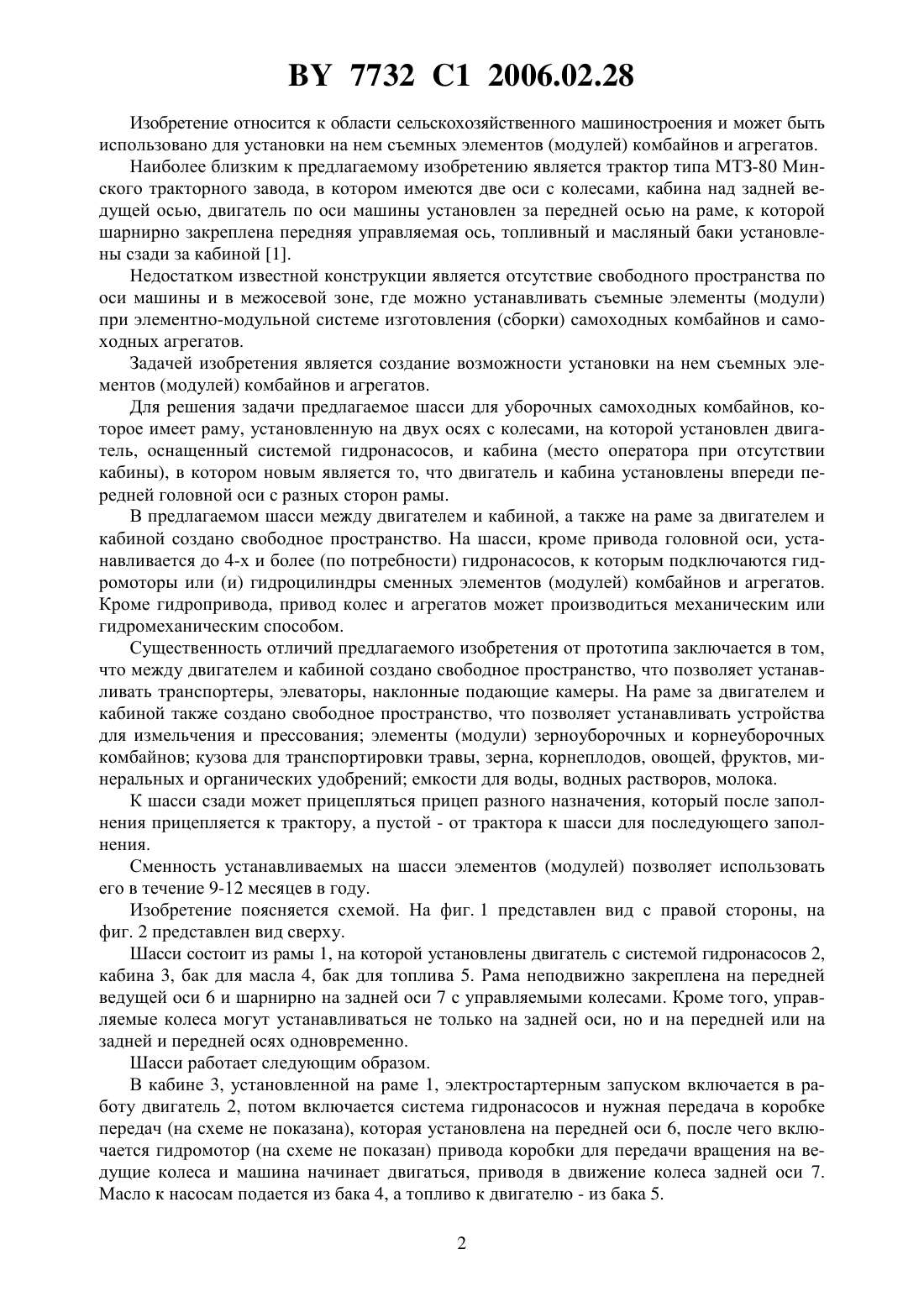

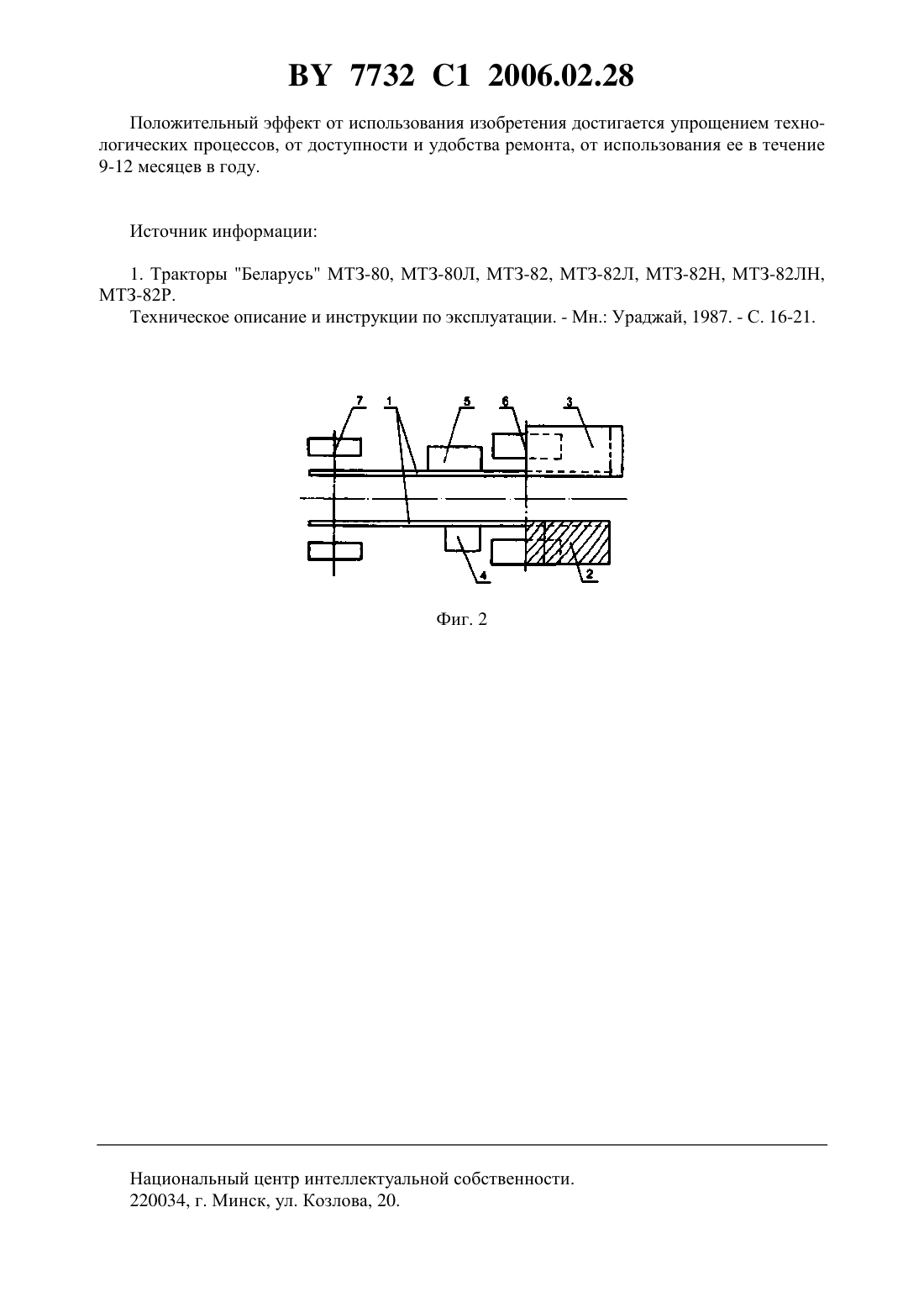

(51)01 67/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШАССИ ДЛЯ УБОРОЧНЫХ САМОХОДНЫХ КОМБАЙНОВ(71) Заявители Исаков Василий Филиппович Исаков Сергей Васильевич(72) Авторы Исаков Василий Филиппович Исаков Сергей Васильевич(73) Патентообладатели Исаков Василий Филиппович Исаков Сергей Васильевич(57) Шасси для уборочных самоходных комбайнов, содержащее раму, установленную на двух осях с колесами, на которой установлен двигатель с системой гидронасосов и кабина,причем двигатель и кабина установлены впереди передней головной оси, отличающееся тем, что двигатель и кабина расположены с разных сторон рамы. 7732 1 2006.02.28 Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для установки на нем съемных элементов (модулей) комбайнов и агрегатов. Наиболее близким к предлагаемому изобретению является трактор типа МТЗ-80 Минского тракторного завода, в котором имеются две оси с колесами, кабина над задней ведущей осью, двигатель по оси машины установлен за передней осью на раме, к которой шарнирно закреплена передняя управляемая ось, топливный и масляный баки установлены сзади за кабиной 1. Недостатком известной конструкции является отсутствие свободного пространства по оси машины и в межосевой зоне, где можно устанавливать съемные элементы (модули) при элементно-модульной системе изготовления (сборки) самоходных комбайнов и самоходных агрегатов. Задачей изобретения является создание возможности установки на нем съемных элементов (модулей) комбайнов и агрегатов. Для решения задачи предлагаемое шасси для уборочных самоходных комбайнов, которое имеет раму, установленную на двух осях с колесами, на которой установлен двигатель, оснащенный системой гидронасосов, и кабина (место оператора при отсутствии кабины), в котором новым является то, что двигатель и кабина установлены впереди передней головной оси с разных сторон рамы. В предлагаемом шасси между двигателем и кабиной, а также на раме за двигателем и кабиной создано свободное пространство. На шасси, кроме привода головной оси, устанавливается до 4-х и более (по потребности) гидронасосов, к которым подключаются гидромоторы или (и) гидроцилиндры сменных элементов (модулей) комбайнов и агрегатов. Кроме гидропривода, привод колес и агрегатов может производиться механическим или гидромеханическим способом. Существенность отличий предлагаемого изобретения от прототипа заключается в том,что между двигателем и кабиной создано свободное пространство, что позволяет устанавливать транспортеры, элеваторы, наклонные подающие камеры. На раме за двигателем и кабиной также создано свободное пространство, что позволяет устанавливать устройства для измельчения и прессования элементы (модули) зерноуборочных и корнеуборочных комбайнов кузова для транспортировки травы, зерна, корнеплодов, овощей, фруктов, минеральных и органических удобрений емкости для воды, водных растворов, молока. К шасси сзади может прицепляться прицеп разного назначения, который после заполнения прицепляется к трактору, а пустой - от трактора к шасси для последующего заполнения. Сменность устанавливаемых на шасси элементов (модулей) позволяет использовать его в течение 9-12 месяцев в году. Изобретение поясняется схемой. На фиг. 1 представлен вид с правой стороны, на фиг. 2 представлен вид сверху. Шасси состоит из рамы 1, на которой установлены двигатель с системой гидронасосов 2,кабина 3, бак для масла 4, бак для топлива 5. Рама неподвижно закреплена на передней ведущей оси 6 и шарнирно на задней оси 7 с управляемыми колесами. Кроме того, управляемые колеса могут устанавливаться не только на задней оси, но и на передней или на задней и передней осях одновременно. Шасси работает следующим образом. В кабине 3, установленной на раме 1, электростартерным запуском включается в работу двигатель 2, потом включается система гидронасосов и нужная передача в коробке передач (на схеме не показана), которая установлена на передней оси 6, после чего включается гидромотор (на схеме не показан) привода коробки для передачи вращения на ведущие колеса и машина начинает двигаться, приводя в движение колеса задней оси 7. Масло к насосам подается из бака 4, а топливо к двигателю - из бака 5. 2 7732 1 2006.02.28 Положительный эффект от использования изобретения достигается упрощением технологических процессов, от доступности и удобства ремонта, от использования ее в течение 9-12 месяцев в году. Источник информации 1. Тракторы Беларусь МТЗ-80, МТЗ-80 Л, МТЗ-82, МТЗ-82 Л, МТЗ-82 Н, МТЗ-82 ЛН,МТЗ-82 Р. Техническое описание и инструкции по эксплуатации. - Мн. Ураджай, 1987. - С. 16-21. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
