Шасси для уборочных самоходных комбайнов

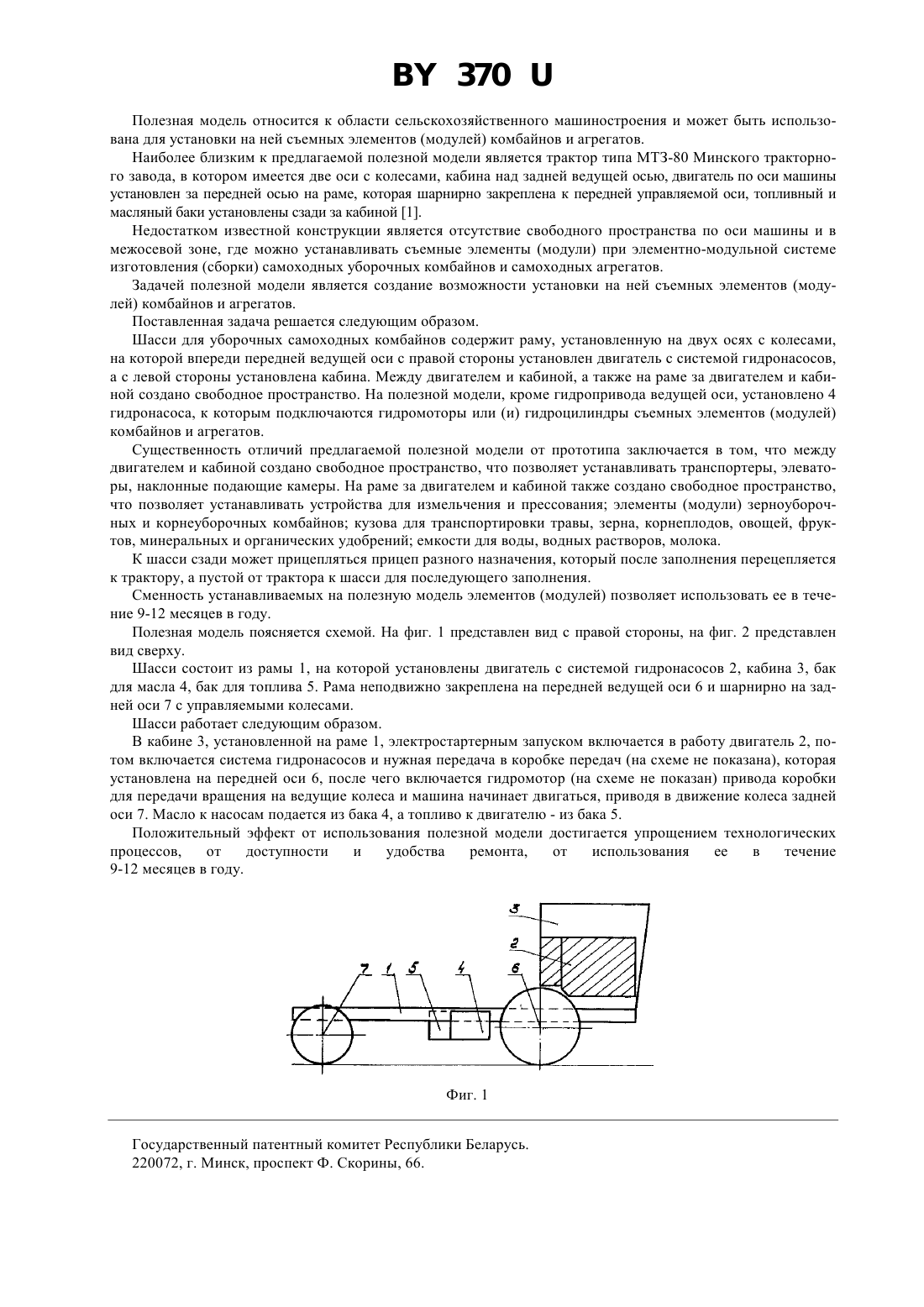

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ШАССИ ДЛЯ УБОРОЧНЫХ САМОХОДНЫХ КОМБАЙНОВ(73) Патентообладатели Исаков Василий липпович, Исаков Сергей Васильевич(57) Шасси для уборочных самоходных комбайнов, содержащее раму, установленную на двух осях с колесами, на которой впереди ведущей оси с правой стороны установлен двигатель с системой гидронасосов, а с левой стороны установлена кабина, отличающееся тем, что между двигателем и кабиной, а также на раме за двигателем и кабиной создано свободное пространство. 370 Полезная модель относится к области сельскохозяйственного машиностроения и может быть использована для установки на ней съемных элементов (модулей) комбайнов и агрегатов. Наиболее близким к предлагаемой полезной модели является трактор типа МТЗ-80 Минского тракторного завода, в котором имеется две оси с колесами, кабина над задней ведущей осью, двигатель по оси машины установлен за передней осью на раме, которая шарнирно закреплена к передней управляемой оси, топливный и масляный баки установлены сзади за кабиной 1. Недостатком известной конструкции является отсутствие свободного пространства по оси машины и в межосевой зоне, где можно устанавливать съемные элементы (модули) при элементно-модульной системе изготовления (сборки) самоходных уборочных комбайнов и самоходных агрегатов. Задачей полезной модели является создание возможности установки на ней съемных элементов (модулей) комбайнов и агрегатов. Поставленная задача решается следующим образом. Шасси для уборочных самоходных комбайнов содержит раму, установленную на двух осях с колесами,на которой впереди передней ведущей оси с правой стороны установлен двигатель с системой гидронасосов,а с левой стороны установлена кабина. Между двигателем и кабиной, а также на раме за двигателем и кабиной создано свободное пространство. На полезной модели, кроме гидропривода ведущей оси, установлено 4 гидронасоса, к которым подключаются гидромоторы или (и) гидроцилиндры съемных элементов (модулей) комбайнов и агрегатов. Существенность отличий предлагаемой полезной модели от прототипа заключается в том, что между двигателем и кабиной создано свободное пространство, что позволяет устанавливать транспортеры, элеваторы, наклонные подающие камеры. На раме за двигателем и кабиной также создано свободное пространство,что позволяет устанавливать устройства для измельчения и прессования элементы (модули) зерноуборочных и корнеуборочных комбайнов кузова для транспортировки травы, зерна, корнеплодов, овощей, фруктов, минеральных и органических удобрений емкости для воды, водных растворов, молока. К шасси сзади может прицепляться прицеп разного назначения, который после заполнения перецепляется к трактору, а пустой от трактора к шасси для последующего заполнения. Сменность устанавливаемых на полезную модель элементов (модулей) позволяет использовать ее в течение 9-12 месяцев в году. Полезная модель поясняется схемой. На фиг. 1 представлен вид с правой стороны, на фиг. 2 представлен вид сверху. Шасси состоит из рамы 1, на которой установлены двигатель с системой гидронасосов 2, кабина 3, бак для масла 4, бак для топлива 5. Рама неподвижно закреплена на передней ведущей оси 6 и шарнирно на задней оси 7 с управляемыми колесами. Шасси работает следующим образом. В кабине 3, установленной на раме 1, электростартерным запуском включается в работу двигатель 2, потом включается система гидронасосов и нужная передача в коробке передач (на схеме не показана), которая установлена на передней оси 6, после чего включается гидромотор (на схеме не показан) привода коробки для передачи вращения на ведущие колеса и машина начинает двигаться, приводя в движение колеса задней оси 7. Масло к насосам подается из бака 4, а топливо к двигателю - из бака 5. Положительный эффект от использования полезной модели достигается упрощением технологических процессов,от доступности и удобства ремонта,от использования ее в течение 9-12 месяцев в году. Фиг. 1 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
