Червячная передача

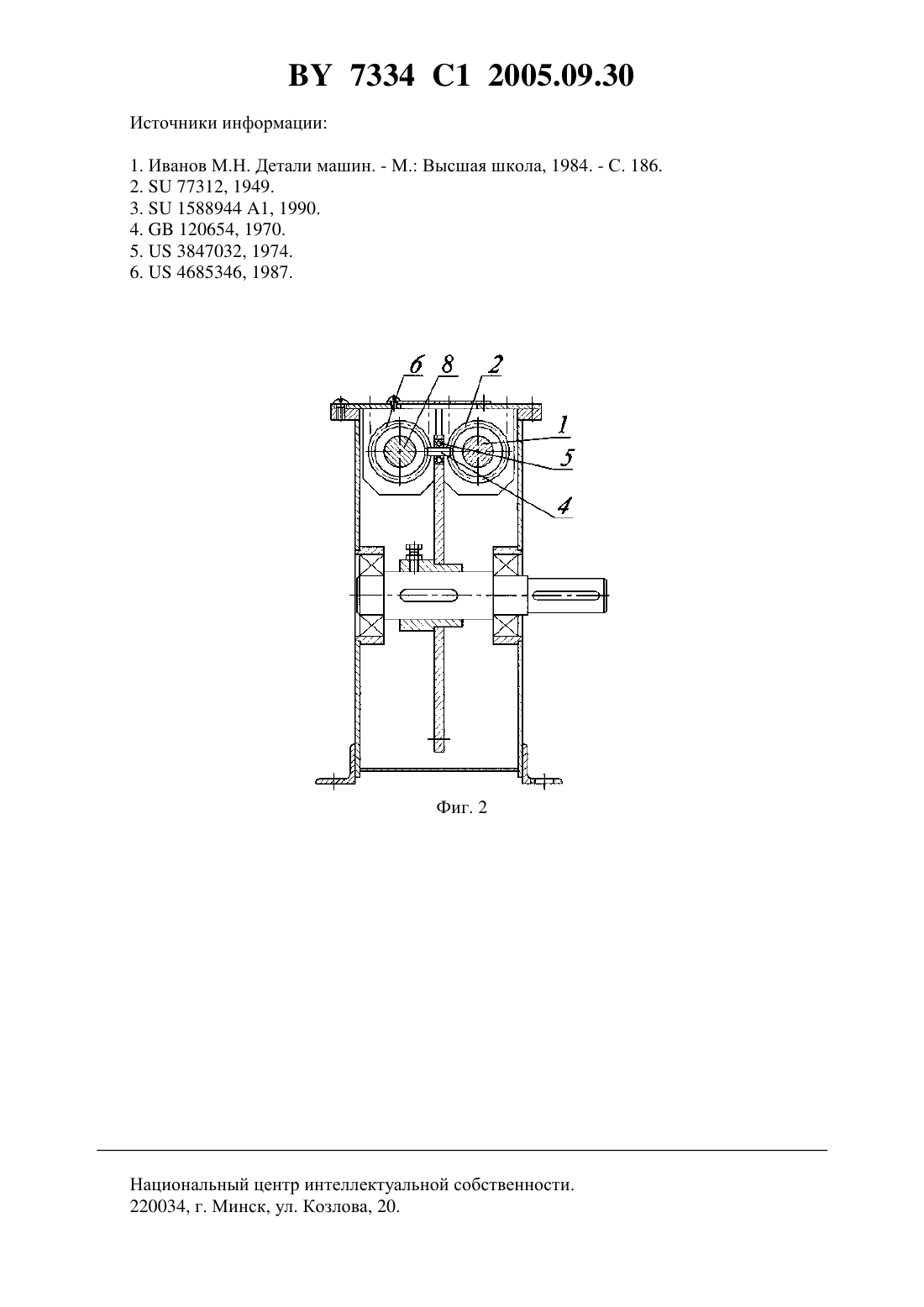

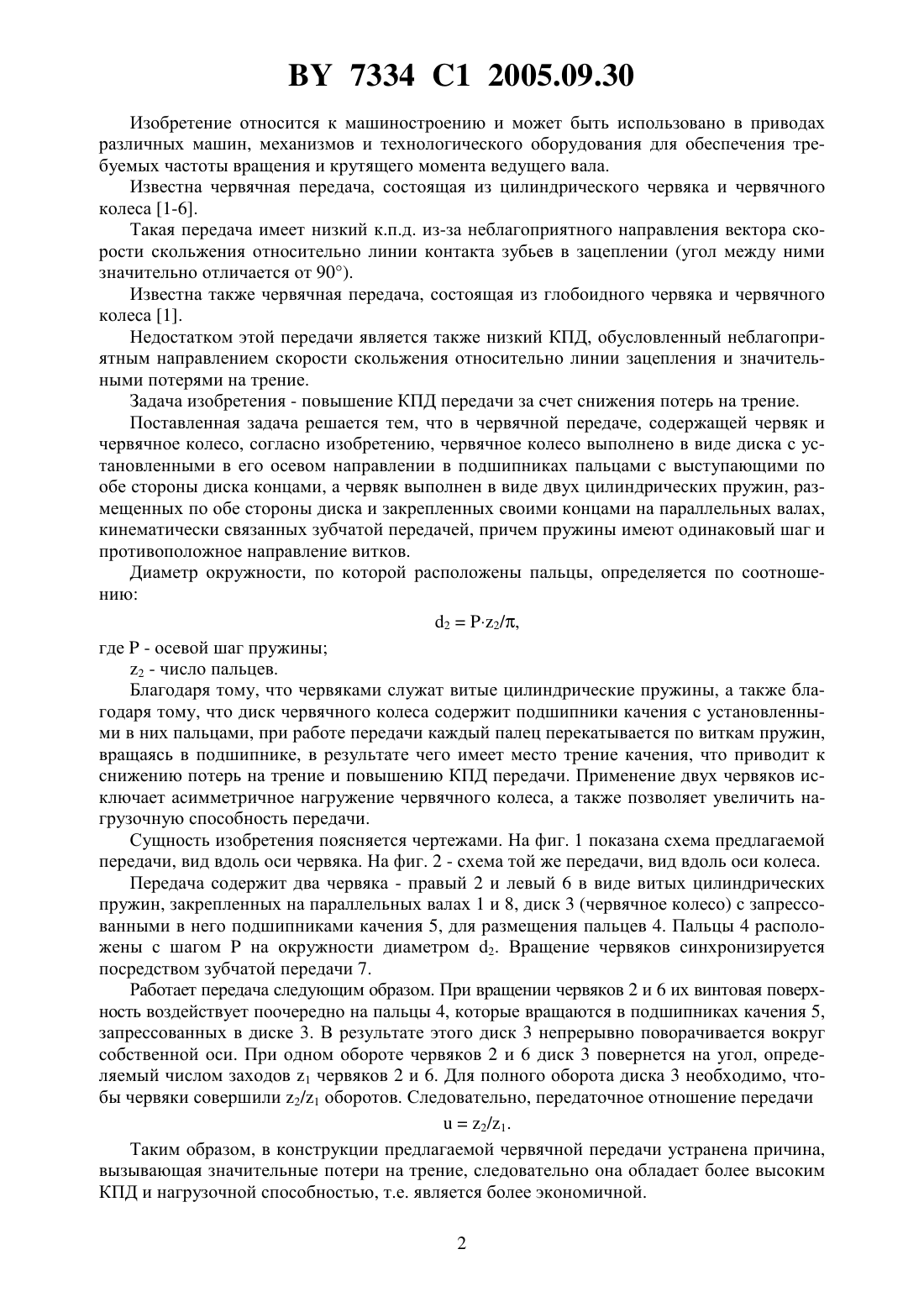

(51)16 1/16 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Рогачевский Николай Иванович Рогачевский Сергей Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Червячная передача, содержащая червяк и червячное колесо, отличающаяся тем, что червячное колесо выполнено в виде диска с установленными в его осевом направлении в подшипниках пальцами с выступающими по обе стороны диска концами, а червяк выполнен в виде двух цилиндрических пружин, размещенных по обе стороны диска и закрепленных своими концами на параллельных валах, кинематически связанных зубчатой передачей, причем пружины имеют одинаковый шаг и противоположное направление витков. 7334 1 2005.09.30 Изобретение относится к машиностроению и может быть использовано в приводах различных машин, механизмов и технологического оборудования для обеспечения требуемых частоты вращения и крутящего момента ведущего вала. Известна червячная передача, состоящая из цилиндрического червяка и червячного колеса 1-6. Такая передача имеет низкий к.п.д. из-за неблагоприятного направления вектора скорости скольжения относительно линии контакта зубьев в зацеплении (угол между ними значительно отличается от 90). Известна также червячная передача, состоящая из глобоидного червяка и червячного колеса 1. Недостатком этой передачи является также низкий КПД, обусловленный неблагоприятным направлением скорости скольжения относительно линии зацепления и значительными потерями на трение. Задача изобретения - повышение КПД передачи за счет снижения потерь на трение. Поставленная задача решается тем, что в червячной передаче, содержащей червяк и червячное колесо, согласно изобретению, червячное колесо выполнено в виде диска с установленными в его осевом направлении в подшипниках пальцами с выступающими по обе стороны диска концами, а червяк выполнен в виде двух цилиндрических пружин, размещенных по обе стороны диска и закрепленных своими концами на параллельных валах,кинематически связанных зубчатой передачей, причем пружины имеют одинаковый шаг и противоположное направление витков. Диаметр окружности, по которой расположены пальцы, определяется по соотношению 22/,где- осевой шаг пружины 2 - число пальцев. Благодаря тому, что червяками служат витые цилиндрические пружины, а также благодаря тому, что диск червячного колеса содержит подшипники качения с установленными в них пальцами, при работе передачи каждый палец перекатывается по виткам пружин,вращаясь в подшипнике, в результате чего имеет место трение качения, что приводит к снижению потерь на трение и повышению КПД передачи. Применение двух червяков исключает асимметричное нагружение червячного колеса, а также позволяет увеличить нагрузочную способность передачи. Сущность изобретения поясняется чертежами. На фиг. 1 показана схема предлагаемой передачи, вид вдоль оси червяка. На фиг. 2 - схема той же передачи, вид вдоль оси колеса. Передача содержит два червяка - правый 2 и левый 6 в виде витых цилиндрических пружин, закрепленных на параллельных валах 1 и 8, диск 3 (червячное колесо) с запрессованными в него подшипниками качения 5, для размещения пальцев 4. Пальцы 4 расположены с шагомна окружности диаметром 2. Вращение червяков синхронизируется посредством зубчатой передачи 7. Работает передача следующим образом. При вращении червяков 2 и 6 их винтовая поверхность воздействует поочередно на пальцы 4, которые вращаются в подшипниках качения 5,запрессованных в диске 3. В результате этого диск 3 непрерывно поворачивается вокруг собственной оси. При одном обороте червяков 2 и 6 диск 3 повернется на угол, определяемый числом заходов 1 червяков 2 и 6. Для полного оборота диска 3 необходимо, чтобы червяки совершили 2/1 оборотов. Следовательно, передаточное отношение передачи 2/1. Таким образом, в конструкции предлагаемой червячной передачи устранена причина,вызывающая значительные потери на трение, следовательно она обладает более высоким КПД и нагрузочной способностью, т.е. является более экономичной. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
