Ветроэнергоустановка для передающих комплексов радио и телевидения

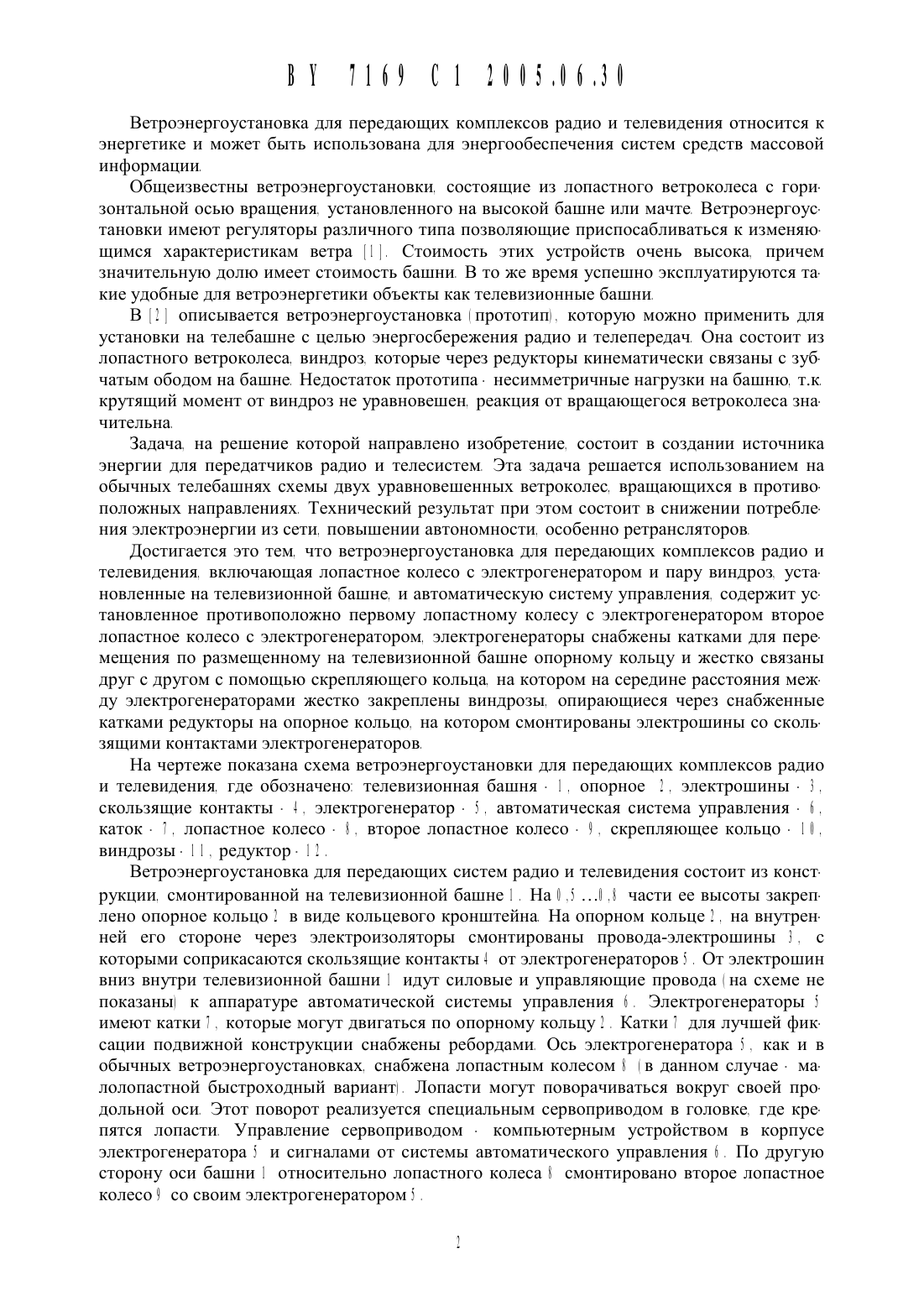

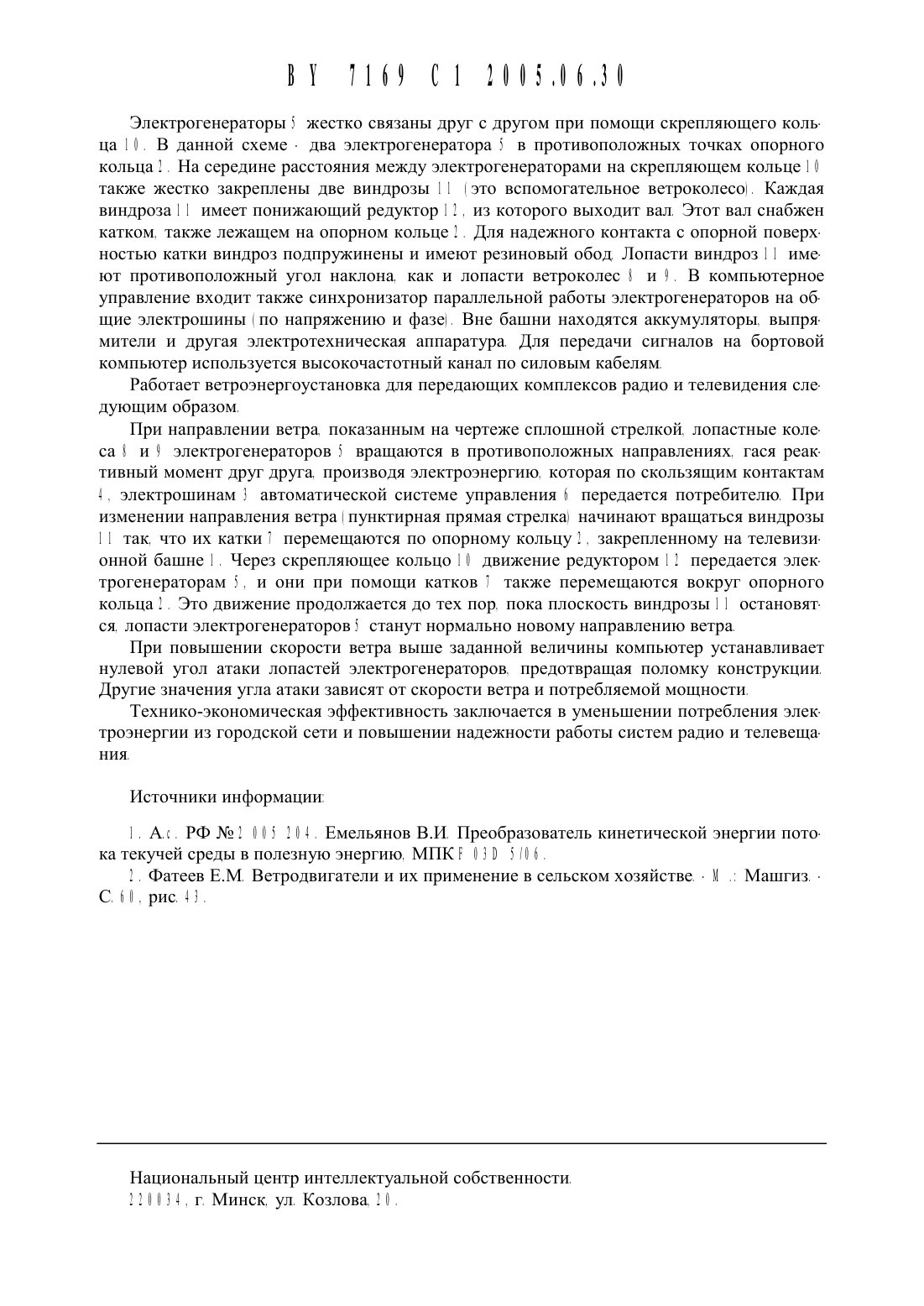

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ05 0 ) ВЕТРОЭНЕРГОУСТАНОВКА ДЛЯ ПЕРЕДАЮЩИХ КОМПЛЕКСОВ05 6 ) ФАТЕЕВ Е.М. Ветродвигатели И их применение в сельском хозяйстве - М Государственное научно-техническое издательство машиностроительной ли 02 Номерзаявки а 20020)990) ) ) Заявитель Учреждение образования Брестский государственный технический университет В 0 ) 50) 2) Автор Северянин Виталий Степа- 0 нович)В 0 ) 0Ветроэнергоустановка для передающих комплексов радио и телевидения. включающая лопастное колесо с электрогенератором и пару виндроз. установленные на телевизионной башне. и автоматическую систему управления. отличающаяся тем. что содержит установленное противоположно первому лопастному колесу с электрогенератором второе лопастное колесо с электрогенератором. электрогенераторы снабжены катками для перемещения по размещенному на телевизионной башне опорному кольцу и жестко связаны друг с другом с помощью скрепляющего кольца. на котором на середине расстояния между электрогенераторами жестко закреплены виндрозы. опирающиеся через снабженные катками редукторы на опорное кольцо. на котором смонтированы электрощины со скользящими контактами электрогенераторовВетроэнергоустановка для передающих Комплексов радио И телевидения относится К энергетике И может быть использована для энергообеспечения систем средств массовой информации.Общеизвестны ветроэнергоустановки. состоящие из лопастного ветроколеса с горизонтальной осью вращения. установленного на высокой башне или мачте Ветроэнергоустановки имеют регуляторы различного типа позволяющие приспосабливаться К изменяющимся характеристикам ветра 7 7 Стоимость этих устройств очень высока. причем значительную долю имеет стоимость бащни В то же время успещно эксплуатируются такие удобные для ветроэнергетики объекты как телевизионные бащниВ 2 7 описывается ветроэнергоустановка прототип. которую можно применить для установки на телебащне с целью энергосбережения радио и телепередач Она состоит из лопастного ветроколеса. виндроз. которые через редукторы кинематически связаны с зубчатым ободом на бащне Недостаток прототипа- несимметричные нагрузки на бащню. т.к крутящий момент от виндроз не уравновешен. реакция от вращающегося ветроколеса значительнаЗадача. на рещение которой направлено изобретение. состоит в создании источника энергии для передатчиков радио и телесистем Эта задача рещается использованием на обычных телебащнях схемы двух уравновешенных ветроколес. вращающихся в противоположных направлениях Технический результат при этом состоит в снижении потребления электроэнергии из сети. повыщении автономности. особенно ретрансляторовДостигается это тем. что ветроэнергоустановка для передающих комплексов радио и телевидения. включающая лопастное колесо с электрогенератором и пару виндроз. установленные на телевизионной бащне. и автоматическую систему управления. содержит установленное противоположно первому лопастному колесу с электрогенератором второе лопастное колесо с электрогенератором. электрогенераторы снабжены катками для перемещения по размещенному на телевизионной бащне опорному кольцу и жестко связаны друг с другом с помощью скрепляющего кольца. на котором на середине расстояния между электрогенераторами жестко закреплены виндрозы. опирающиеся через снабженные катками редукторы на опорное кольцо. на котором смонтированы электрощины со скользящими контактами электрогенераторов.На чертеже показана схема ветроэнергоустановки для передающих комплексов радиои телевидения. где обозначено телевизионная бащня - 7. опорное 2. электрощины - 7 скользящие контакты - 7. электрогенератор - 5 . автоматическая система управления - 6 . каток - 7 . лопастное колесо - 7 . второе лопастное колесо - 9 . скрепляющее кольцо - 7 77 . виндрозы- 7 7 . редуктор- 7 2 .Ветроэнергоустановка для передающих систем радио и телевидения состоит из конструкции. смонтированной на телевизионной бащне 7 . На 77 .5 77 7 части ее высоты закреплено опорное кольцо 2 в виде кольцевого кронштейна На опорном кольце 2 . на внутренней его стороне через электроизоляторы смонтированы провода-электрощины 7 . скоторыми соприкасаются скользящие контакты 7 от электрогенераторов 5 . От электрощин вниз внутри телевизионной бащни 7 идут силовые и управляющие провода на схеме не показаны) к аппаратуре автоматической системы управления 6. Электрогенераторы 5 имеют катки 7 . которые могут двигаться по опорному кольцу 2 . Катки 7 для лучщей фиксации подвижной конструкции снабжены ребордами. Ось электрогенератора 5. как и в обычных ветроэнергоустановках. снабжена лопастным колесом 7 в данном случае - малолопастной быстроходный вариант) Лопасти могут поворачиваться вокруг своей продольной оси. Этот поворот реализуется специальным сервоприводом в головке. где крепятся лопасти Управление сервоприводом - компьютерным устройством в корпусе электрогенератора 5 и сигналами от системы автоматического управления 6 . По другую сторону оси бащни 7 относительно лопастного колеса 7 смонтировано второе лопастное колесо 9 со своим электрогенератором 5 .Электрогенераторы 5 жестко связаны друг с другом при помощи скрепляющего кольца 7 77. В данной схеме - два электрогенератора 5 в противоположных точках опорного кольца 2 . На середине расстояния между электрогенераторами на скрепляющем кольце 7 0 также жестко закреплены две виндрозы 7 7 это вспомогательное ветроколесо). Каждая виндроза 7 7 имеет понижающий редуктор 7 2 . из которого выходит вал Этот вал снабжен катком. также лежащем на опорном кольце 2 . Для надежного контакта с опорной поверхностью катки виндроз подпружинены и имеют резиновый обод. Лопасти виндроз 7 7 имеют противоположный угол наклона. как и лопасти ветроколес 7 и 9. В компьютерное управление входит также синхронизатор параллельной работы электрогенераторов на общие электрощины по напряжению и фазе) Вне бащни находятся аккумуляторы. вь 1 прямители и другая электротехническая аппаратура Для передачи сигналов на бортовой компьютер используется высокочастотный канал по силовым кабелям.Работает ветроэнергоустановка для передающих комплексов радио и телевидения следующим образом.При направлении ветра. показанным на чертеже сплощной стрелкой. лопастные колеса 7 и 9 электрогенераторов 5 вращаются в противоположных направлениях. гася реактивный момент друг друга. производя электроэнергию. которая по скользящим контактам 7. электрощинам 7 автоматической системе управления 6 передается потребителю При изменении направления ветра 7 пунктирная прямая стрелка) начинают вращаться виндрозы 7 7 так. что их катки 7 перемещаются по опорному кольцу 2 . закрепленному на телевизионной бащне 7 . Через скрепляющее кольцо 7 77 движение редуктором 7 2 передается электрогенераторам 7. и они при помощи катков 7 также перемещаются вокруг опорного кольца 2 . Это движение продолжается до тех пор. пока плоскость виндрозы 7 7 остановятся. лопасти электрогенераторов 5 станут нормально новому направлению ветра.При повыщении скорости ветра выще заданной величины компьютер устанавливает нулевой угол атаки лопастей электрогенераторов. предотвращая поломку конструкции Другие значения угла атаки зависят от скорости ветра и потребляемой мощностиТехнико-экономическая эффективность заключается в уменьшении потребления электроэнергии из городской сети и повыщении надежности работы систем радио и телевещания7 . Ас . РФ М 92 77 77 5 2 77 7 . Емельянов В.И Преобразователь кинетической энергии потока текучей среды в полезную энергию. МПКР 7 7 77 5 777 6 .Национальный центр интеллектуальной собственности. 2 2 77 77 7 7 . г Минск. ул Козлова. 2 77 .
