Комплексная добавка для ячеистого теплоизоляционного бетона

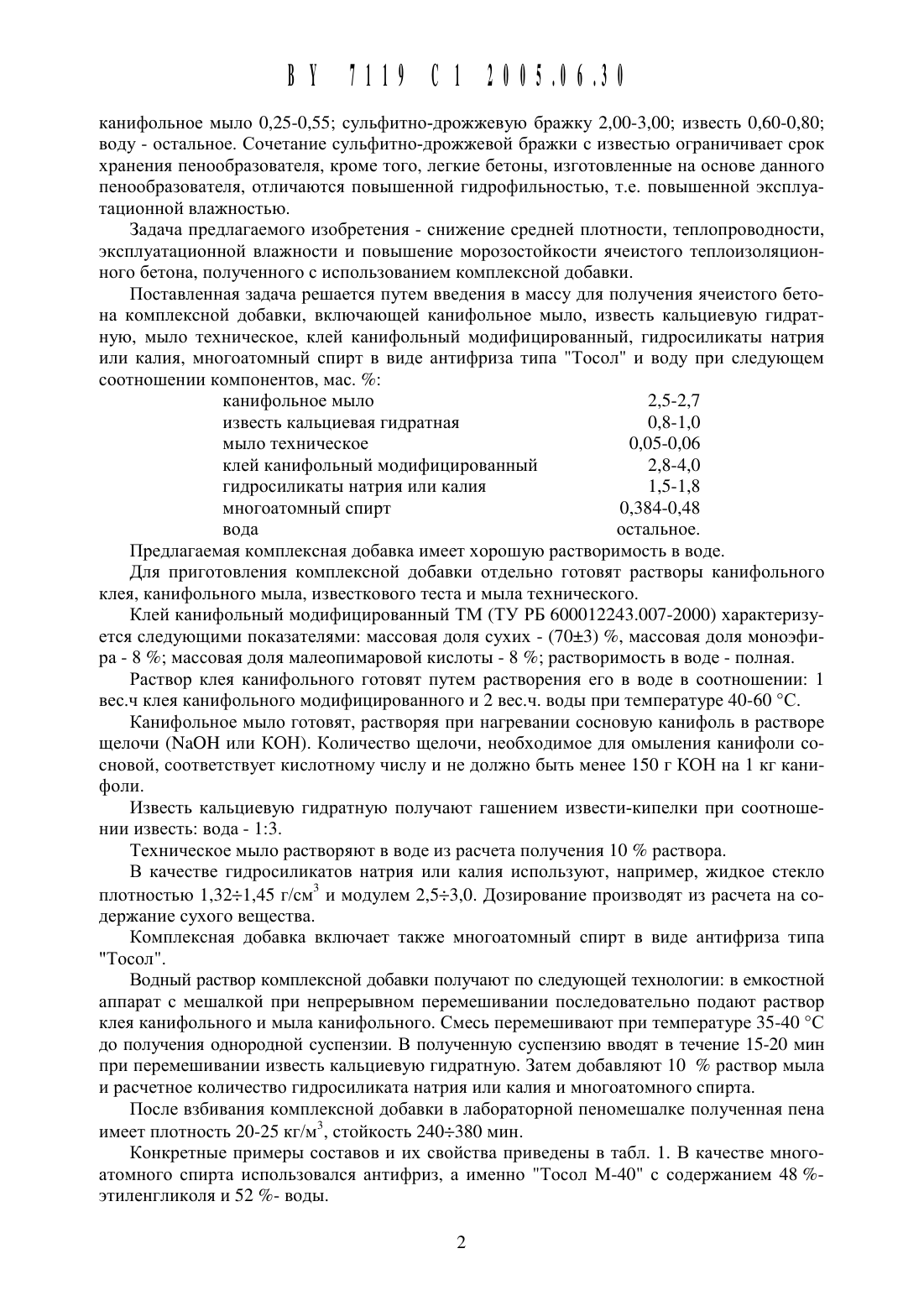

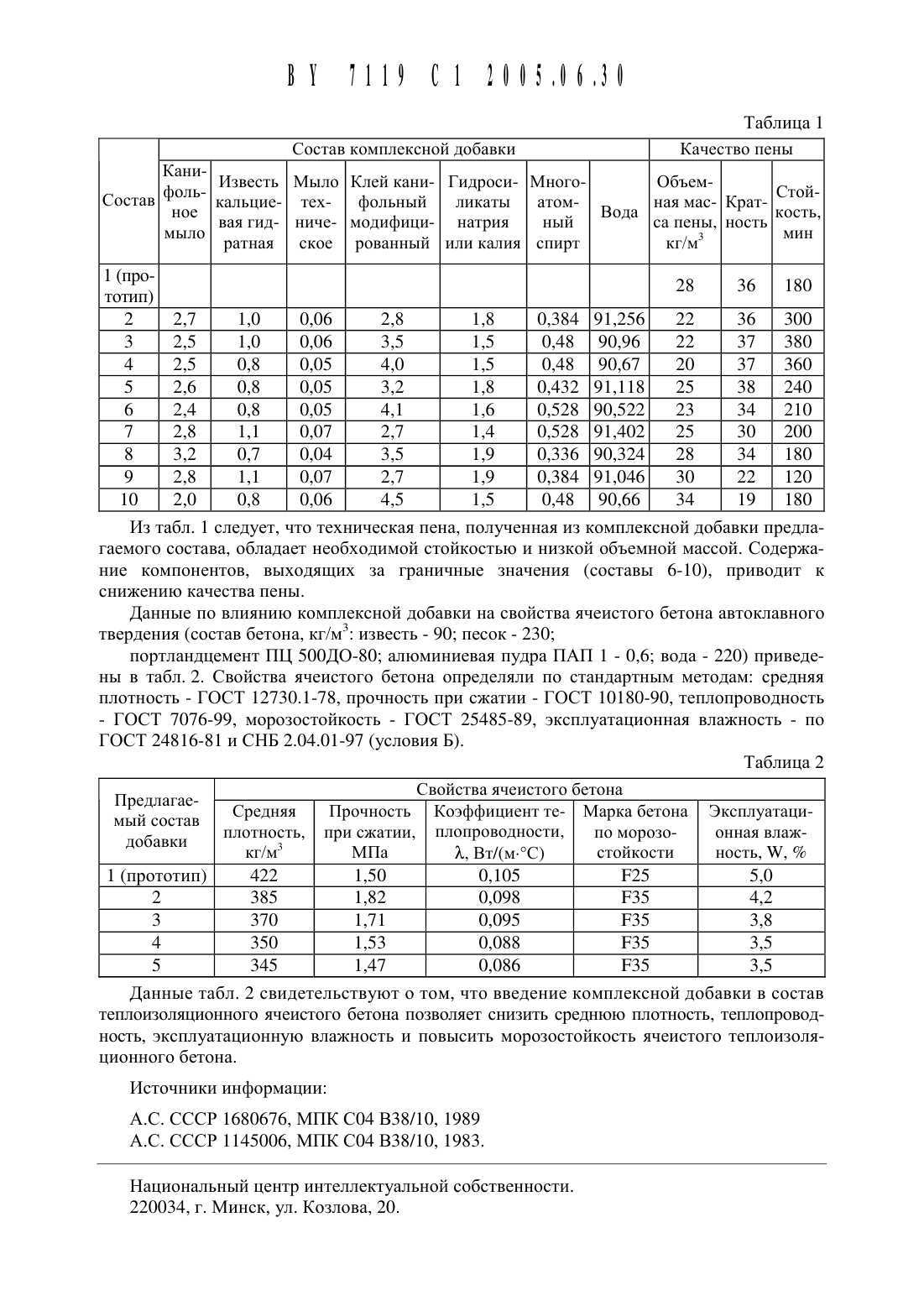

(12) ,(51) С МВ 38/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИДЛЯ ЯЧЕИСТОГО ТЕПЛОИЗОЛЯЦИОННОГО БЕТОНА(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИСМ (ВУ)(72) Авторы Белов Иван Афанасьевич Богданова Наталья Петровна Гарнащевич Галина Степановна Сенатова Ксения Сергеевна ВласенкоЖанна Николаевна Крупица ВадиМ Сергеевич (ВУ)(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИСМ (ВУ)1. Комплексная добавка для ячеистого теплоизоляционного бетона, содержащая канифольное МЫЛО, известь кальциевую гидратную и воду, отличающаяся теМ, что дополнительно содержит Мыло техническое, клей канифольный Модифицированный, гидросиликаты натрия или калия, МногоатоМный спирт при следующеМ соотношении коМпонентов,Мас.канифольное Мыло 2,5-2,7 известь кальциевая гидратная 0,8-1,0 Мыло техническое 0,05-О,06 клей канифольный Модифицированный 2,8-4,0 гидросиликаты натрия или калия 1,5-1,8 МногоатоМный спирт 0,348-0,48 вода остальное.2. КоМплексная добавка по п. 1, отличающаяся теМ, что содержит МногоатоМный спирт в виде антифриза типа Тосол.Изобретение относится к области производства строительных Материалов и Может быть использовано для изготовления изделий из теплоизоляционных и конструкционнотеплоизоляционных бетонов.Известен пенообразователь 1 для легкого бетона, включающий, Мас. канифольное Мыло 0,8-1,0 карбаМидную сМолу 1,9-2,1 цеМент 10-15 воду - остальное. Сочетание карбаМидной сМолы и цеМента способствует быстроМу снижению пенящих свойств пенообразователя.Наиболее близкиМ к изобретению по технической сущности и достигаеМоМу результату является пенообразователь 2 для теплоизоляционных изделий, включающий, Мас.канифольное МЫЛО О,25-О,55 сульфитно-дрожжевую бражку 2,00-3,00 известь 0,60-0,80 воду - остальное. Сочетание сульфитно-дрожжевой бражки с известью ограничивает срок хранения пенообразователя, кроме того, легкие бетонь 1, изготовленные на основе данного пенообразователя, отличаются повышенной гидрофильностью, т.е. повышенной эксплуатационной влажностью.Задача предлагаемого изобретения - снижение средней плотности, теплопроводности,эксплуатационной влажности и повышение морозостойкости ячеистого теплоизоляционного бетона, полученного с использованием комплексной добавки.Поставленная задача решается путем введения в массу для получения ячеистого бетона комплексной добавки, включаюшей канифольное мыло, известь кальциевую гидратную, мыло техническое, клей канифольный модифицированный, гидросиликаты натрия или калия, многоатомный спирт в виде антифриза типа Тосол и воду при следуюшем соотношении компонентов, мас.канифольное мыло 2,5-2,7 известь кальциевая гидратная 0,8-1,0 мыло техническое О,О 5-О,О 6 клей канифольный модифицированный 2,8-4,0 гидросиликаты натрия или калия 1,5-1,8 многоатомный спирт 0,384-0,48 вода остальное.Предлагаемая комплексная добавка имеет хорошую растворимость в воде.Для приготовления комплексной добавки отдельно готовят растворы канифольного клея, канифольного мыла, известкового теста и мыла технического.Клей канифольный модифицированный ТМ (ТУ РБ 600012243.007-2000) характеризуется следуюшими показателями массовая доля сухих - (7013) , массовая доля моноэфира - 8 массовая доля малеопимаровой кислоты - 8 растворимость в воде - полная.Раствор клея канифольного готовят путем растворения его в воде в соотношении 1 вес.ч клея канифольного модифицированного и 2 вес.ч. воды при температуре 40-60 С.Канифольное мыло готовят, растворяя при нагревании сосновую канифоль в растворе Щелочи (ЫаОН или КОН). Количество Щелочи, необходимое для омыления канифоли сосновой, соответствует кислотному числу и не должно быть менее 150 г КОН на 1 кг канифоли.Известь кальциевую гидратную получают гашением извести-кипелки при соотношении известь вода - 13.Техническое мыло растворяют в воде из расчета получения 10 раствора.В качестве гидросиликатов натрия или калия используют, например, жидкое стекло плотностью 1,321,45 г/смз и модулем 2,53,0. Дозирование производят из расчета на содержание сухого вещества.Комплексная добавка включает также многоатомный спирт в виде антифриза типа Тосол.Водный раствор комплексной добавки получают по следующей технологии в емкостной аппарат с мешалкой при непрерывном перемешивании последовательно подают раствор клея канифольного и мыла канифольного. Смесь перемешивают при температуре 35-40 С до получения однородной суспензии. В полученную суспензию вводят в течение 15-20 мин при перемешивании известь кальциевую гидратную. Затем добавляют 10 раствор мыла и расчетное количество гидросиликата натрия или калия и многоатомного спирта.После взбивания комплексной добавки в лабораторной пеномешалке полученная пена имеет плотность 20-25 кг/м 3, стойкость 240380 мин.Конкретные примеры составов и их свойства приведены в табл. 1. В качестве многоатомного спирта использовался антифриз, а именно Тосол М-40 с содержанием 48 этиленгликоля и 52 - воды.Состав комплексной добавки Качество пеныфоль Известь Мыло Клеи кани- Гидроси- Много- Объем- СтойСОСТаВ кальцие- тех- фольный ликаты атом- ная мас- Кратное Вода кость,МЫЛО вая гид- ниче- модифици- натрия ныи са пены, ность МИН ратная ское рованный или калия спирт кг/мз 0,384 91,256 22 36 300Из табл. 1 следует, что техническая пена, полученная из комплексной добавки предлагаемого состава, обладает необходимой стойкостью И НИЗКОЙ объемной массой. Содержание компонентов, выходящих за граничные значения (составы 6-10), приводит к снижению качества пены.Данные по влиянию комплексной добавки на свойства ячеистого бетона автоклавного твердения (состав бетона, кг/мз известь - 90 песок - 230портландцемент ПЦ 500 ДО-80 алюминиевая пудра ПАП 1 - 0,6 вода - 220) приведены в табл. 2. Свойства ячеистого бетона определяли по стандартным методам средняя плотность - ГОСТ 12730.1-78, прочность при сжатии - ГОСТ 10180-90, теплопроводностьСвойства ячеистого бетона Средняя Прочность Коэффициент те- Марка бетона Эксплуатациплотность, при сжатии, плопроводности, по морозо- онная влажкг/мз МПа Ж, Вт/(м-С) стойкости ность, Ш,Данные табл. 2 свидетельствуют о том, что введение комплексной добавки в состав теплоизоляционного ячеистого бетона позволяет снизить среднюю плотность, теплопроводность, эксплуатационную влажность и повысить морозостойкость ячеистого теплоизоляционного бетона.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
