Земляное полотно на сжимаемом основании

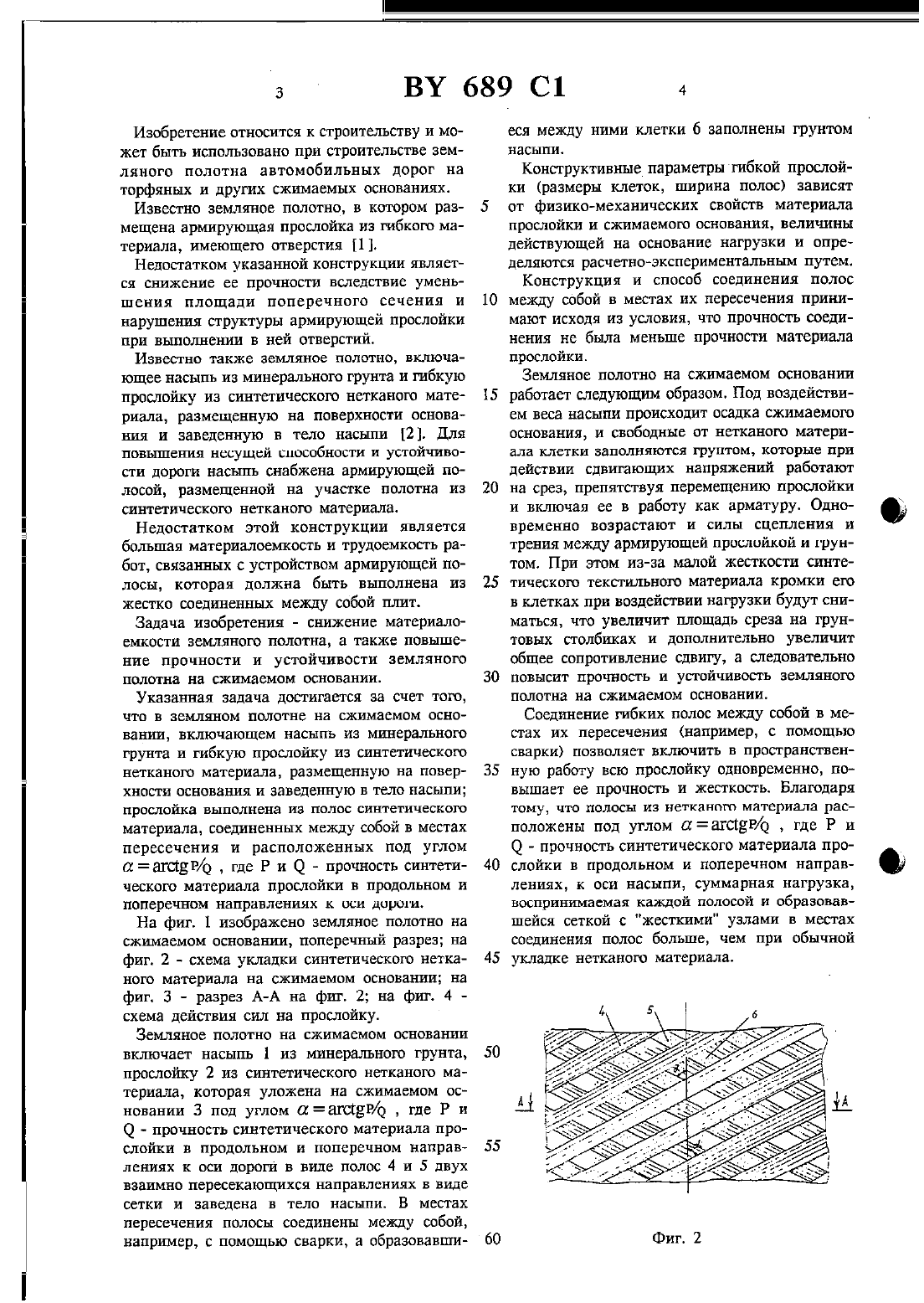

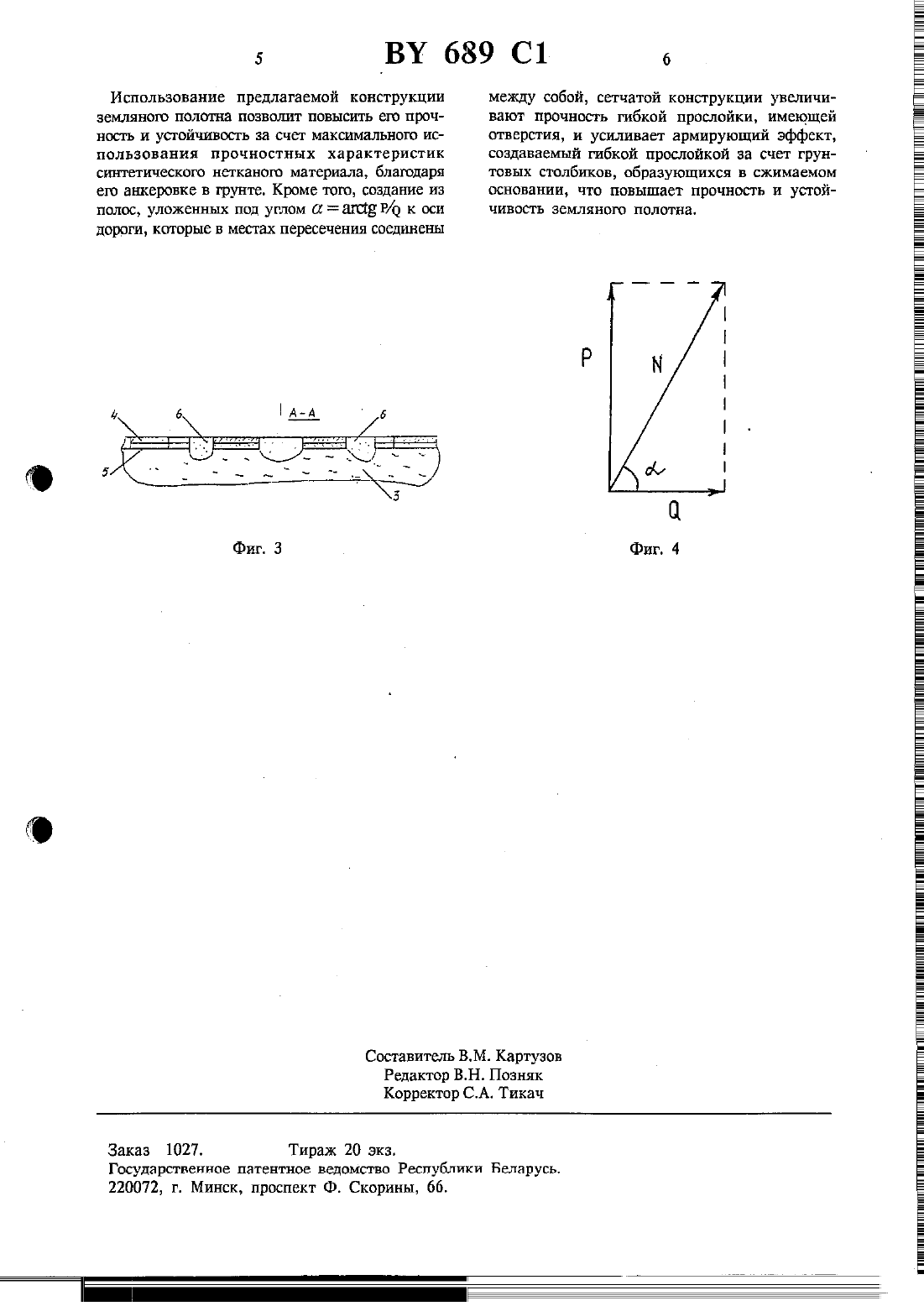

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) ЗЕМЛЯНОЕ ПОЛОТНО НА СЖИМАЕМОМ ОСНОВАНИИ(71) Заявитель Научногпроизводственное объединение Дорстройтехника (ВУ)(73) Патентообладатель Белорусский государ ственный дорожный научно-исследован(57) между собой в местах пересечения и располоЗемляное полотно на сжимаемом основании, женных под углом аа 1 сг 3 Р/о , где Р и О включающее насыпь из минерального грунта прочность синтетического материала прослойи гибкую прослойку из синтетического нетка- ки в продольном и поперечном направлениях ново материала, размещенную на поверхности к оси дороги. основатшя и заведенную в тело насыпи, отли- (56) чающееся тем, что прослойка выполнена из 1. А.с. СССР 585249, МКИ Е 01 С 3/00, 1976. полос синтетического материала, соединенных 2. Ас. СССР 885385, МКИ Е 01 С 3/00, 1980.Изобретение относится к строительству и может быть использовано при строительстве земляного полотна автомобильных дорог на торфяных и других сжимаемых основаниях.Известно земляное полотно, в котором размещена армирующая прослойка из гибкого материала, имеющего отверстия 1.Недостатком указанной конструкции является снижение ее прочности вследствие уменьшения площади поперечного сечения и нарушения структуры армирующей прослойки при выполнении в ней отверстий.Известно также земляное полотно, включающее насыпь из минерального грунта и гибкую прослойку из синтетического нетканого материала, размещенную на поверхности основания и заведенную в тело насыпи 2. Для повышения несущей способности и устойчивости дороги насыпь снабжена армирующей полосой, размещенной на участке полотна из синтетического нетканого материала.Недостатком этой конструкции является большая материалоемкость и трудоемкость работ, связанных с устройством армирующей полосы, которая должна быть выполнена из жестко соединенных между собой плит.Задача изобретения - снижение материалоемкости земляного полотна, а также повышение прочности и устойчивости земляного полотна на сжимаемом основании.Указанная задача достигается за счет того,что в земляном полотне на сжимаемом основании, включающем насыпь из минерального грунта и гибкую прослойку из синтетического нетканого материала, размещенную на поверхности основания и заведенную в тело насыпи ПРОСЛОЙКЗ ВЫПОЛНЕНЗ ИЗ ПОЛОС СИНТЕТИЧЕСКОГО материала, соединенных между собой в местах пересечения и расположенных под углом а а 1 ст 5 г/о , где Р и (2 - прочность синтетического материала прослойки в продольном и ПОПВРЕЧНОМ НВПРЗВЛСНИЯХ К ОСИ ДОРОГИ.На фиг. 1 изображено земляное полотно на сжимаемом основании, поперечный разрез на фиг. 2 схема укладки синтетического нетканого материала на сжимаемом основании на фиг. 3 - разрез А-А на фиг. 2 на фиг. 4 схема действия сил на прослойку.Земляное полотно на сжимаемом основании включает насыпь 1 из минерального грунта,прослойку 2 из синтетического нетканого материала, которая уложена на сжимаемом основании 3 под углом аагсг 5 Р/о , где Р и(2 - прочность синтетического материала прослойки в продольном и поперечном направлениях к оси дороги в виде полос 4 и 5 двух взаимно пересекающихся направлениях в виде сетки и заведена в тело насыпи. В местах пересечения полосы соединены между собой,например, с помощью сварки, а образовавши 10еся между ними клетки 6 заполнены грунтом насыпи.Конструктивные параметры гибкой прослойки (размеры клеток, ширина полос) зависят от физико-механических свойств материала прослойки и сжимаемого основания, величины действующей на основание нагрузки и определяются расчетно-экспериментальным путем.Конструкция и способ соединения полос между собой в местах их пересечения принимают исходя из условия, что прочность соединення не была меньше прочности материала прослойки.земляное полотно на сжимаемом основании работает следующим образом. Под воздействием веса насыпи происходит осадка сжимаемого основания, и свободные от нетканого материала КЛЕТКИ ЗЕПОЛНЯЮТСЯ ГруНТОМ, КОТОрЫС при действии сдвигающих напряжений работают на срез, препятствуя перемещению прослойки и включая ее в работу как арматуру. Одновременно возрастают и силы сцепления и трения между армирующей прослойкой и грунтом. При этом из-за малой жесткости синтетического текстильного материала кромки его в клетках при воздействии нагрузки будут сниматься, что увеличит площадь среза на грунтовых столбиках и дополнительно увеличит общее сопротивление сдвигу, а следовательно повысит прочность и устойчивость земляного полотна на сжимаемом основании.Соединение гибких полос между собой в местах их пересечения (например, с помощью сварки) позволяет включить в пространственную работу всю прослойку одновременно, повышает ее прочность и жесткость. Благодаря ТОМУ, ЧТО ПОЛОСЫ ИЗ НВТКЗНОГО материала расположены под углом аагстР/о где Р и(2 - прочность синтетического материала прослойки в продольном и поперечном направлениях, к оси насыпи, суммарная нагрузка,воспринимаемая каждой полосой и образовавшейся сеткой с жесткими узлами в местах соединения полос больше, чем при обычной укладке нетканого материала.Использование предлагаемой конструкции ЗВМЛЯНОЮ ПОЛОТЕН ПОЗВОЛИТ ПОВЫСИТЬ ЕГО прочНОСТЬ И УСТОЙЧИВОСТЬ за СЧЕТ МНКСИМЗЛЪНОШ ИСпользования прочностных характеристик СИНТЕТИЧЕСКОГО НСТКЗНОГО материала, благодаря ею анкеровке в грунте. Кроме тою, создание из полос, уложенных под углом а 810155 Р/о к оси дороги, которые в местах пересечения соединенымежду собой, сетчатой конструкции увеличивают прочность гибкой прослойки, имеющей отверстия, и усиливает армирующий эффект,создаваемый гибкой прослойкой за счет грунтовых столбиков, образующихся в сжимаемом основании, что повышает прочность и устой ЧИВОСТЬ ЗСМЛЯНОГО ПОЛОТНЗ.Государственное патентное ведомство Республики Беларусь.
