Способ определения коэффициента уплотнения асфальтобетонных покрытий и оснований

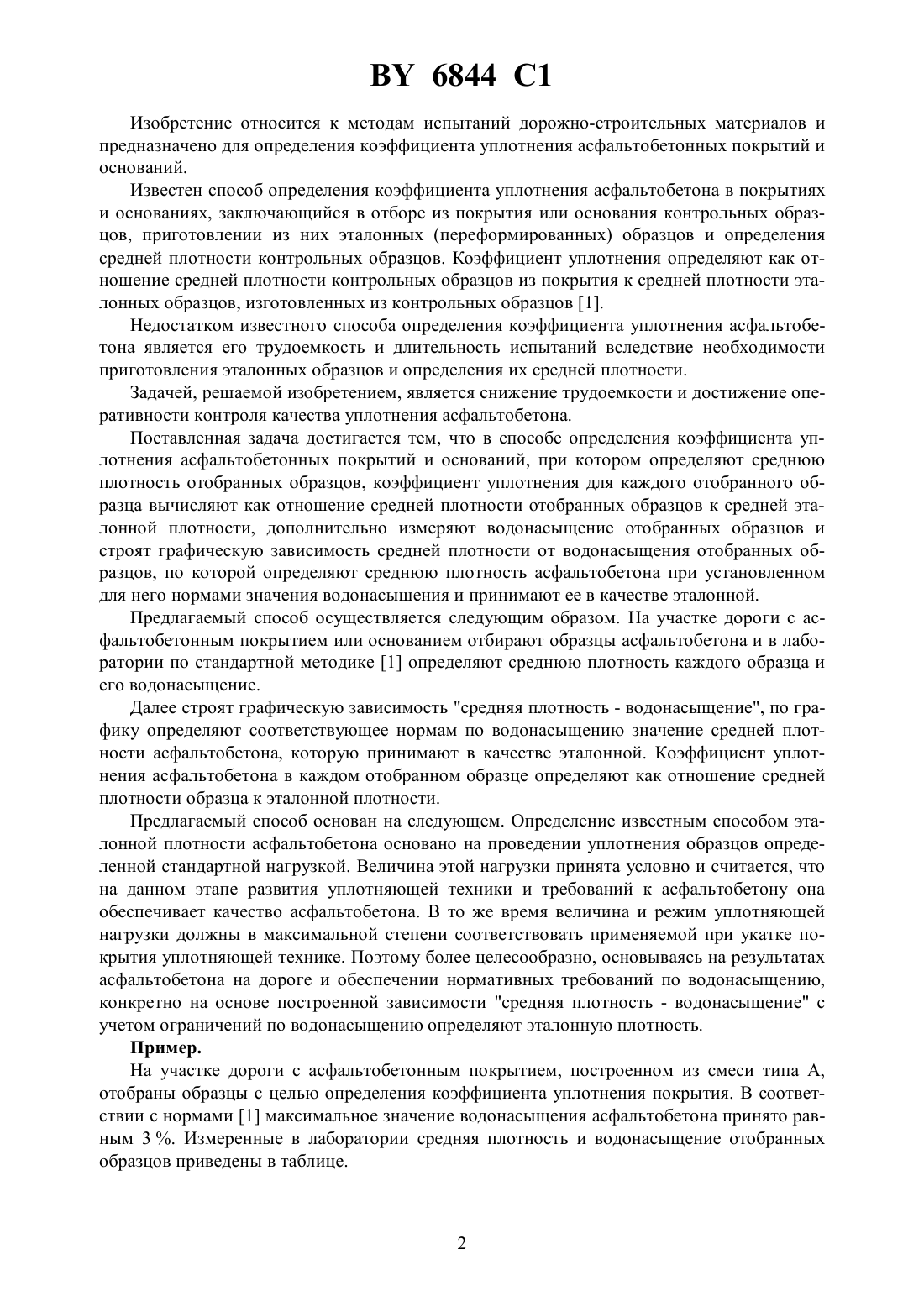

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА УПЛОТНЕНИЯ АСФАЛЬТОБЕТОННЫХ ПОКРЫТИЙ И ОСНОВАНИЙ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Яромко Вячеслав Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ определения коэффициента уплотнения асфальтобетонных покрытий и оснований, при котором определяют среднюю плотность отобранных образцов, а коэффициент уплотнения для каждого отобранного образца вычисляют как отношение средней плотности отобранных образцов к средней эталонной плотности, отличающийся тем, что дополнительно измеряют водонасыщение отобранных образцов и строят графическую зависимость средней плотности от водонасыщения отобранных образцов, по которой определяют среднюю плотность асфальтобетона при установленном для него нормами значения водонасыщения и принимают ее в качестве эталонной. 6844 1 Изобретение относится к методам испытаний дорожно-строительных материалов и предназначено для определения коэффициента уплотнения асфальтобетонных покрытий и оснований. Известен способ определения коэффициента уплотнения асфальтобетона в покрытиях и основаниях, заключающийся в отборе из покрытия или основания контрольных образцов, приготовлении из них эталонных (переформированных) образцов и определения средней плотности контрольных образцов. Коэффициент уплотнения определяют как отношение средней плотности контрольных образцов из покрытия к средней плотности эталонных образцов, изготовленных из контрольных образцов 1. Недостатком известного способа определения коэффициента уплотнения асфальтобетона является его трудоемкость и длительность испытаний вследствие необходимости приготовления эталонных образцов и определения их средней плотности. Задачей, решаемой изобретением, является снижение трудоемкости и достижение оперативности контроля качества уплотнения асфальтобетона. Поставленная задача достигается тем, что в способе определения коэффициента уплотнения асфальтобетонных покрытий и оснований, при котором определяют среднюю плотность отобранных образцов, коэффициент уплотнения для каждого отобранного образца вычисляют как отношение средней плотности отобранных образцов к средней эталонной плотности, дополнительно измеряют водонасыщение отобранных образцов и строят графическую зависимость средней плотности от водонасыщения отобранных образцов, по которой определяют среднюю плотность асфальтобетона при установленном для него нормами значения водонасыщения и принимают ее в качестве эталонной. Предлагаемый способ осуществляется следующим образом. На участке дороги с асфальтобетонным покрытием или основанием отбирают образцы асфальтобетона и в лаборатории по стандартной методике 1 определяют среднюю плотность каждого образца и его водонасыщение. Далее строят графическую зависимость средняя плотность - водонасыщение, по графику определяют соответствующее нормам по водонасыщению значение средней плотности асфальтобетона, которую принимают в качестве эталонной. Коэффициент уплотнения асфальтобетона в каждом отобранном образце определяют как отношение средней плотности образца к эталонной плотности. Предлагаемый способ основан на следующем. Определение известным способом эталонной плотности асфальтобетона основано на проведении уплотнения образцов определенной стандартной нагрузкой. Величина этой нагрузки принята условно и считается, что на данном этапе развития уплотняющей техники и требований к асфальтобетону она обеспечивает качество асфальтобетона. В то же время величина и режим уплотняющей нагрузки должны в максимальной степени соответствовать применяемой при укатке покрытия уплотняющей технике. Поэтому более целесообразно, основываясь на результатах асфальтобетона на дороге и обеспечении нормативных требований по водонасыщению,конкретно на основе построенной зависимости средняя плотность - водонасыщение с учетом ограничений по водонасыщению определяют эталонную плотность. Пример. На участке дороги с асфальтобетонным покрытием, построенном из смеси типа А,отобраны образцы с целью определения коэффициента уплотнения покрытия. В соответствии с нормами 1 максимальное значение водонасыщения асфальтобетона принято равным 3 . Измеренные в лаборатории средняя плотность и водонасыщение отобранных образцов приведены в таблице. 6844 1 Таблицаобразца 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Средняя плотность 2,48 2,50 2,46 2,44 2,51 2,52 2,48 2,45 2,47 2,5 2,48 2,53 2,47 2,49 образца,г/см 3 Водонасы 3,9 3,1 4,7 5,4 2,7 2,3 3,9 5,0 4,3 3,1 3,9 1,9 4,3 3,5 щение,По данным испытаний построена графическая зависимость средняя плотность - водонасыщение (рисунок), по которой для водонасыщения, равного 3 , определена эталонная плотность асфальтобетона, которая равна 2,50 г/см 3. Тогда коэффициент уплотнения, например, для образца 1 равен 2,48/2,500,992, для образца 8 2,45/2,500,980. Применение предлагаемого способа определения коэффициента уплотнения асфальтобетонных покрытий позволит снизить трудоемкость испытаний (не требуется изготовление эталонных образцов и определение их плотности) и повысить оперативность оценки качества уплотнения асфальтобетонных покрытий. Источники информации 1. СТБ 1033-96. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон Технические условия. - Минск, 1966. - С. 6-7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
