Рабочий орган почвообрабатывающего орудия

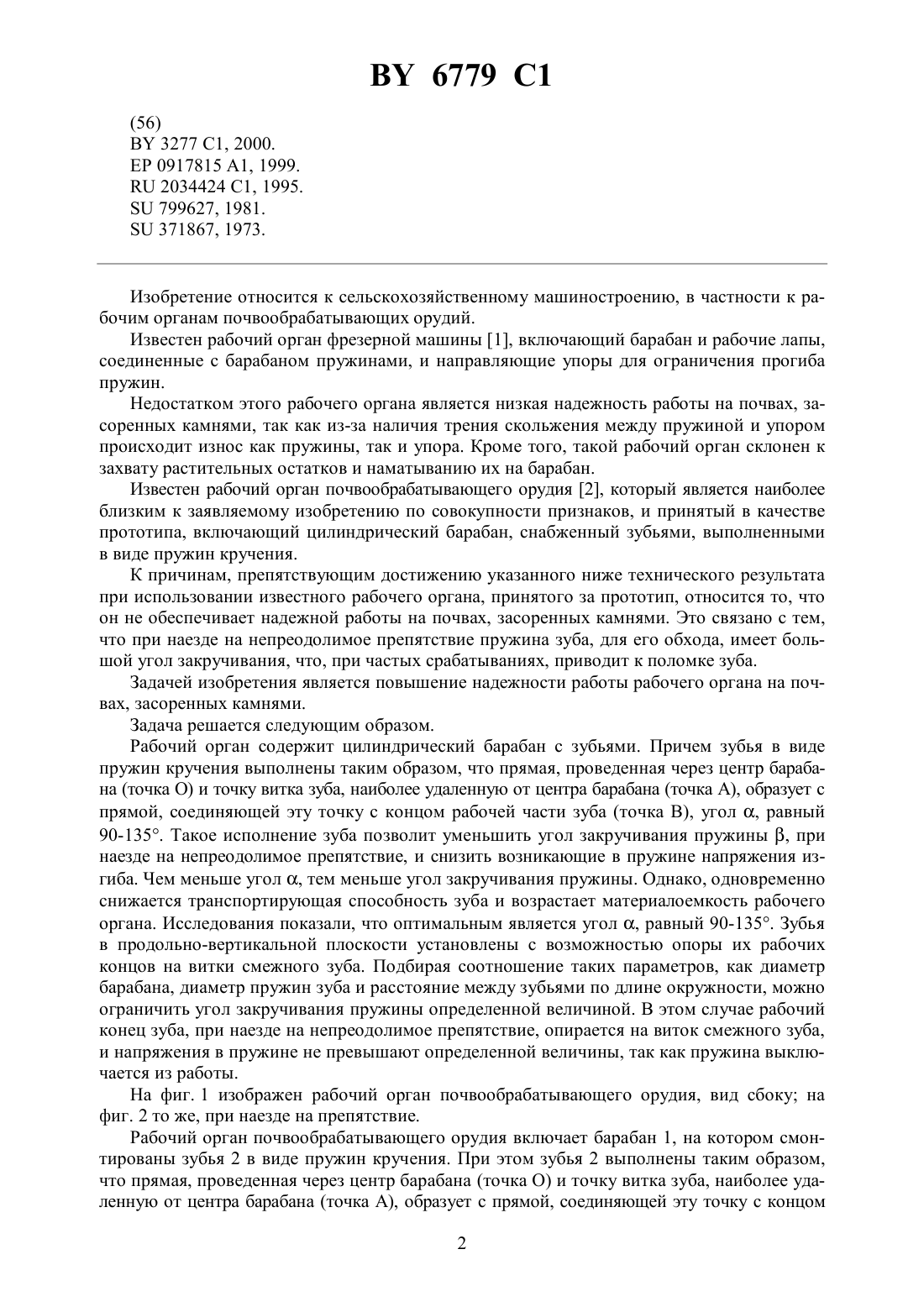

33/14 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Азаренко Владимир Витальевич Назаров Александр Сергеевич Архипенков Александр Сергеевич Бакач Николай Георгиевич Заяц Сергей Иванович Тычина Георгий Григорьевич Клыбик Владимир Константинович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) 1. Рабочий орган почвообрабатывающего орудия, включающий цилиндрический барабан с зубьями в виде пружин кручения, отличающийся тем, что зубья выполнены таким образом, что прямая, проведенная через центр барабана и точку витка зуба, наиболее удаленную от центра барабана, образует с прямой, соединяющей эту точку с концом рабочей части зуба, угол 90-135. 2. Рабочий орган по п. 1, отличающийся тем, что зубья в продольно-вертикальной плоскости установлены с возможностью опоры рабочей части зуба на виток смежного зуба.(56)3277 1, 2000.0917815 1, 1999.2034424 1, 1995.799627, 1981.371867, 1973. Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам почвообрабатывающих орудий. Известен рабочий орган фрезерной машины 1, включающий барабан и рабочие лапы,соединенные с барабаном пружинами, и направляющие упоры для ограничения прогиба пружин. Недостатком этого рабочего органа является низкая надежность работы на почвах, засоренных камнями, так как из-за наличия трения скольжения между пружиной и упором происходит износ как пружины, так и упора. Кроме того, такой рабочий орган склонен к захвату растительных остатков и наматыванию их на барабан. Известен рабочий орган почвообрабатывающего орудия 2, который является наиболее близким к заявляемому изобретению по совокупности признаков, и принятый в качестве прототипа, включающий цилиндрический барабан, снабженный зубьями, выполненными в виде пружин кручения. К причинам, препятствующим достижению указанного ниже технического результата при использовании известного рабочего органа, принятого за прототип, относится то, что он не обеспечивает надежной работы на почвах, засоренных камнями. Это связано с тем,что при наезде на непреодолимое препятствие пружина зуба, для его обхода, имеет большой угол закручивания, что, при частых срабатываниях, приводит к поломке зуба. Задачей изобретения является повышение надежности работы рабочего органа на почвах, засоренных камнями. Задача решается следующим образом. Рабочий орган содержит цилиндрический барабан с зубьями. Причем зубья в виде пружин кручения выполнены таким образом, что прямая, проведенная через центр барабана (точка О) и точку витка зуба, наиболее удаленную от центра барабана (точка А), образует с прямой, соединяющей эту точку с концом рабочей части зуба (точка В), угол , равный 90-135. Такое исполнение зуба позволит уменьшить угол закручивания пружины , при наезде на непреодолимое препятствие, и снизить возникающие в пружине напряжения изгиба. Чем меньше угол , тем меньше угол закручивания пружины. Однако, одновременно снижается транспортирующая способность зуба и возрастает материалоемкость рабочего органа. Исследования показали, что оптимальным является угол , равный 90-135. Зубья в продольно-вертикальной плоскости установлены с возможностью опоры их рабочих концов на витки смежного зуба. Подбирая соотношение таких параметров, как диаметр барабана, диаметр пружин зуба и расстояние между зубьями по длине окружности, можно ограничить угол закручивания пружины определенной величиной. В этом случае рабочий конец зуба, при наезде на непреодолимое препятствие, опирается на виток смежного зуба,и напряжения в пружине не превышают определенной величины, так как пружина выключается из работы. На фиг. 1 изображен рабочий орган почвообрабатывающего орудия, вид сбоку на фиг. 2 то же, при наезде на препятствие. Рабочий орган почвообрабатывающего орудия включает барабан 1, на котором смонтированы зубья 2 в виде пружин кручения. При этом зубья 2 выполнены таким образом,что прямая, проведенная через центр барабана (точка О) и точку витка зуба, наиболее удаленную от центра барабана (точка А), образует с прямой, соединяющей эту точку с концом 2 6779 1 рабочей части зуба (точка В), угол , равный 90-135. Зубья в продольно-вертикальной плоскости установлены с возможностью опоры их рабочих концов на витки смежного зуба. Работа рабочего органа почвообрабатывающего орудия осуществляется следующим образом. Ротор приводится во вращение оттрактора (не показан). Пружинные зубья измельчают пласт почвы и перемешивают его с растительными остатками. При наезде на непреодолимое препятствие рабочий конец зуба обходит его при минимальном угле закручивания пружины. Преимущество изобретения состоит в том, что при наезде на непреодолимое препятствие зуб обходит его при минимальном угле закручивания пружины, что позволяет повысить надежность работы на почвах, засоренных камнями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
