Способ определения коэффициента водостойкости асфальтобетона

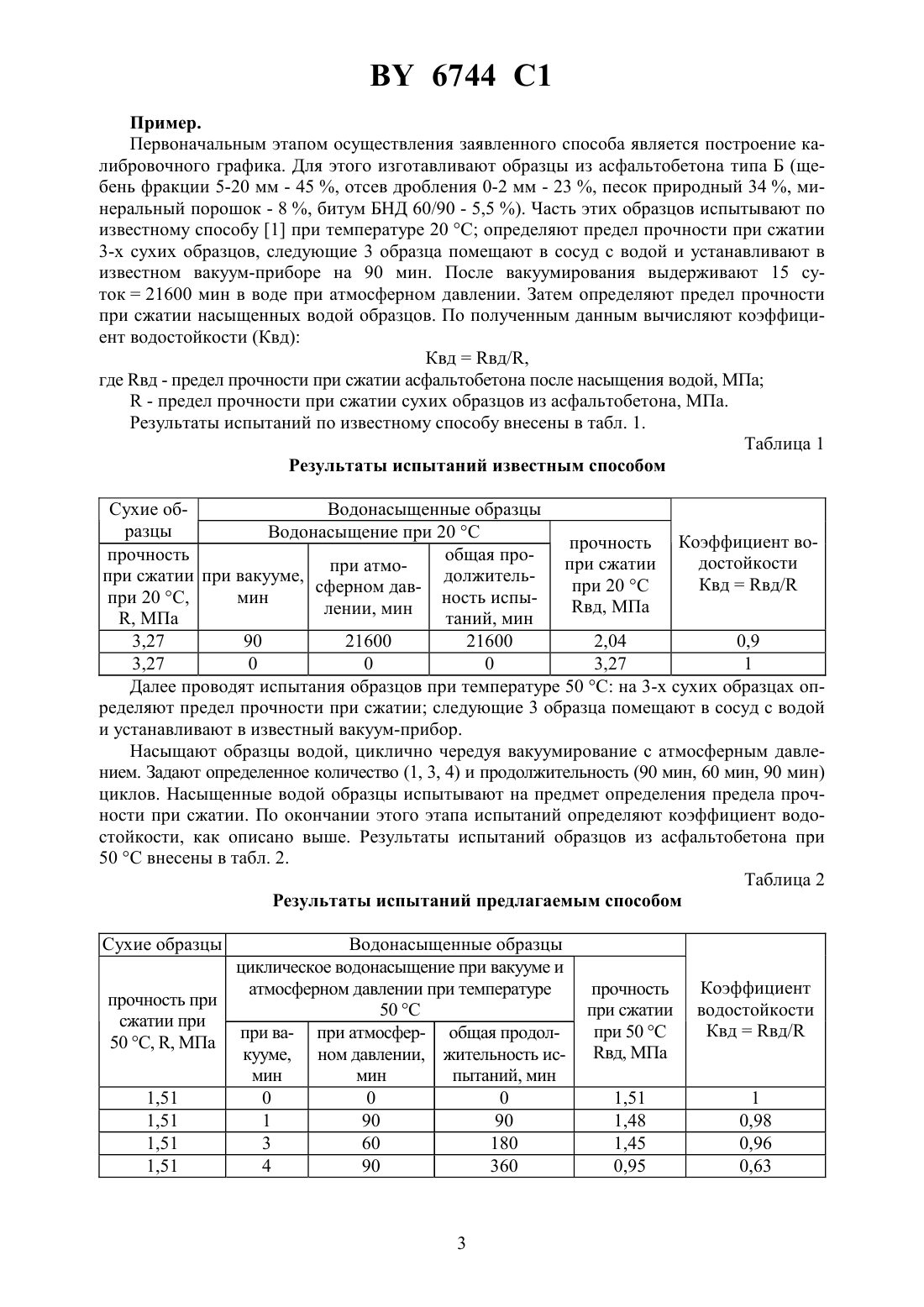

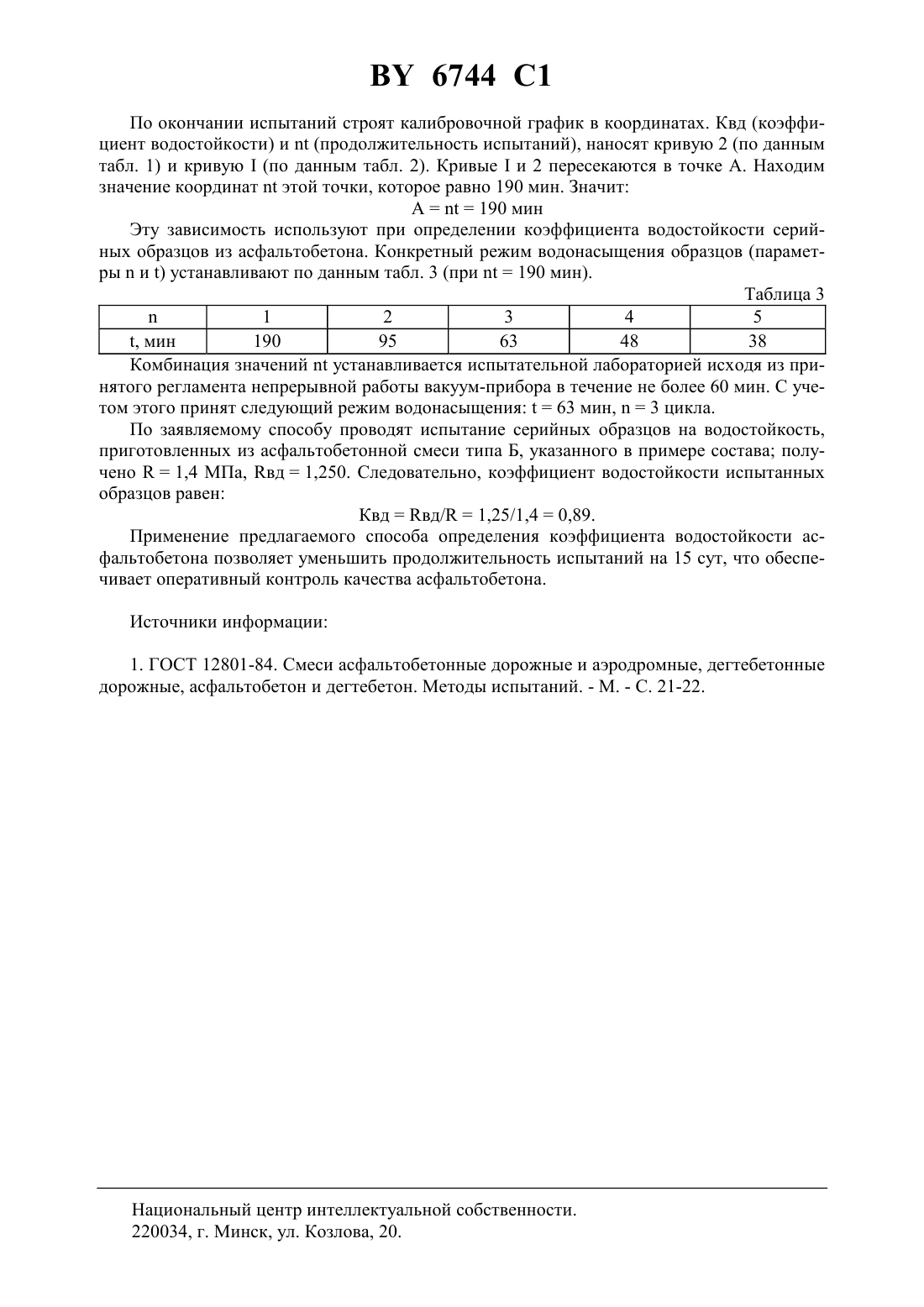

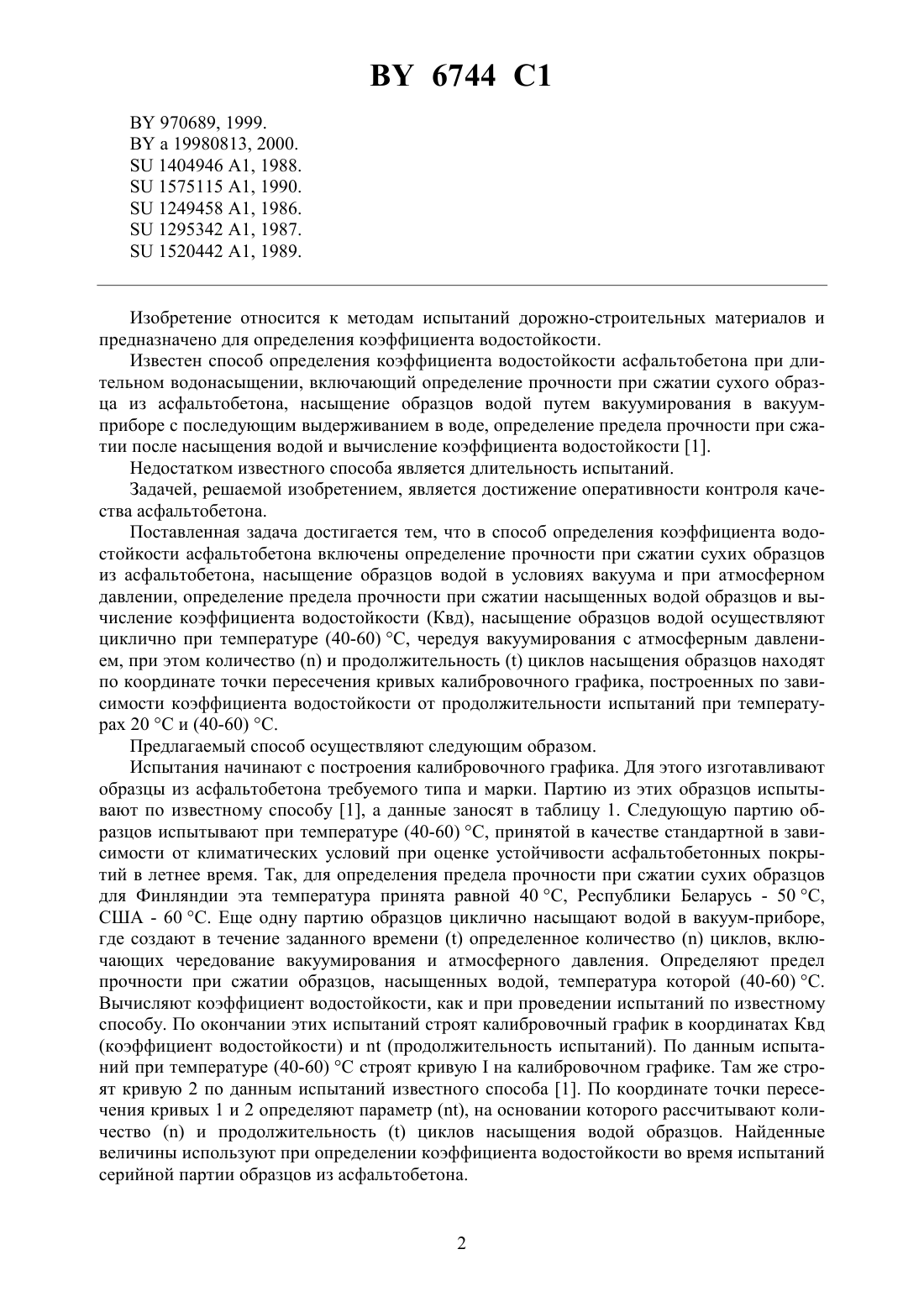

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ВОДОСТОЙКОСТИ АСФАЛЬТОБЕТОНА(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Яромко Вячеслав Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ определения коэффициента водостойкости асфальтобетона, включающий определение прочности при сжатии сухих образцов из асфальтобетона, насыщение образцов водой в условиях вакуума и при атмосферном давлении, определение предела прочности при сжатии насыщенных водой образцов и вычисление коэффициента водостойкости, отличающийся тем, что насыщение образцов водой осуществляют циклично при температуре 40-60 , чередуя вакуумирование с атмосферным давлением, при этом количество и продолжительность циклов насыщения образцов определяют по координате точки пересечения кривых калибровочного графика, построенных по зависимости коэффициента водостойкости от продолжительности испытаний при температурах 20 и 40-60 .(56) ГОСТ 12801-84. Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные дорожные, асфальтобетон и дегтебетон. Методы испытаний. - М. - С. 21-22. 6744 1970689, 1999.19980813, 2000.1404946 1, 1988.1575115 1, 1990.1249458 1, 1986.1295342 1, 1987.1520442 1, 1989. Изобретение относится к методам испытаний дорожно-строительных материалов и предназначено для определения коэффициента водостойкости. Известен способ определения коэффициента водостойкости асфальтобетона при длительном водонасыщении, включающий определение прочности при сжатии сухого образца из асфальтобетона, насыщение образцов водой путем вакуумирования в вакуумприборе с последующим выдерживанием в воде, определение предела прочности при сжатии после насыщения водой и вычисление коэффициента водостойкости 1. Недостатком известного способа является длительность испытаний. Задачей, решаемой изобретением, является достижение оперативности контроля качества асфальтобетона. Поставленная задача достигается тем, что в способ определения коэффициента водостойкости асфальтобетона включены определение прочности при сжатии сухих образцов из асфальтобетона, насыщение образцов водой в условиях вакуума и при атмосферном давлении, определение предела прочности при сжатии насыщенных водой образцов и вычисление коэффициента водостойкости (Квд), насыщение образцов водой осуществляют циклично при температуре (40-60) С, чередуя вакуумирования с атмосферным давлением, при этом количествои продолжительностьциклов насыщения образцов находят по координате точки пересечения кривых калибровочного графика, построенных по зависимости коэффициента водостойкости от продолжительности испытаний при температурах 20 С и (40-60) . Предлагаемый способ осуществляют следующим образом. Испытания начинают с построения калибровочного графика. Для этого изготавливают образцы из асфальтобетона требуемого типа и марки. Партию из этих образцов испытывают по известному способу 1, а данные заносят в таблицу 1. Следующую партию образцов испытывают при температуре (40-60) , принятой в качестве стандартной в зависимости от климатических условий при оценке устойчивости асфальтобетонных покрытий в летнее время. Так, для определения предела прочности при сжатии сухих образцов для Финляндии эта температура принята равной 40 , Республики Беларусь - 50 ,США - 60 . Еще одну партию образцов циклично насыщают водой в вакуум-приборе,где создают в течение заданного времениопределенное количествоциклов, включающих чередование вакуумирования и атмосферного давления. Определяют предел прочности при сжатии образцов, насыщенных водой, температура которой (40-60) С. Вычисляют коэффициент водостойкости, как и при проведении испытаний по известному способу. По окончании этих испытаний строят калибровочный график в координатах Квд(коэффициент водостойкости) и(продолжительность испытаний). По данным испытаний при температуре (40-60) С строят кривуюна калибровочном графике. Там же строят кривую 2 по данным испытаний известного способа 1. По координате точки пересечения кривых 1 и 2 определяют параметр , на основании которого рассчитывают количествои продолжительностьциклов насыщения водой образцов. Найденные величины используют при определении коэффициента водостойкости во время испытаний серийной партии образцов из асфальтобетона. 6744 1 Пример. Первоначальным этапом осуществления заявленного способа является построение калибровочного графика. Для этого изготавливают образцы из асфальтобетона типа Б (щебень фракции 5-20 мм - 45 , отсев дробления 0-2 мм - 23 , песок природный 34 , минеральный порошок - 8 , битум БНД 60/90 - 5,5 ). Часть этих образцов испытывают по известному способу 1 при температуре 20 С определяют предел прочности при сжатии 3-х сухих образцов, следующие 3 образца помещают в сосуд с водой и устанавливают в известном вакуум-приборе на 90 мин. После вакуумирования выдерживают 15 суток 21600 мин в воде при атмосферном давлении. Затем определяют предел прочности при сжатии насыщенных водой образцов. По полученным данным вычисляют коэффициент водостойкости (Квд) Квдвд/,где вд - предел прочности при сжатии асфальтобетона после насыщения водой, МПа- предел прочности при сжатии сухих образцов из асфальтобетона, МПа. Результаты испытаний по известному способу внесены в табл. 1. Таблица 1 Результаты испытаний известным способом Сухие обВодонасыщенные образцы разцы Водонасыщение при 20 прочность Коэффициент вопрочность общая продостойкости при сжатии при атмопри сжатии при вакууме,должительКвдвд/ при 20 сферном давпри 20 ,мин ность испывд, МПа лении, мин, МПа таний, мин 3,27 90 21600 21600 2,04 0,9 3,27 0 0 0 3,27 1 Далее проводят испытания образцов при температуре 50 на 3-х сухих образцах определяют предел прочности при сжатии следующие 3 образца помещают в сосуд с водой и устанавливают в известный вакуум-прибор. Насыщают образцы водой, циклично чередуя вакуумирование с атмосферным давлением. Задают определенное количество (1, 3, 4) и продолжительность (90 мин, 60 мин, 90 мин) циклов. Насыщенные водой образцы испытывают на предмет определения предела прочности при сжатии. По окончании этого этапа испытаний определяют коэффициент водостойкости, как описано выше. Результаты испытаний образцов из асфальтобетона при 50 внесены в табл. 2. Таблица 2 Результаты испытаний предлагаемым способом Сухие образцы прочность при сжатии при 50 , , МПа 1,51 1,51 1,51 1,51 Водонасыщенные образцы циклическое водонасыщение при вакууме и атмосферном давлении при температуре 50 при ва- при атмосфер- общая продолкууме, ном давлении, жительность исмин мин пытаний, мин 0 0 0 1 90 90 3 60 180 4 90 360 прочность при сжатии при 50 вд, МПа Коэффициент водостойкости Квдвд/ 6744 1 По окончании испытаний строят калибровочной график в координатах. Квд (коэффициент водостойкости) и(продолжительность испытаний), наносят кривую 2 (по данным табл. 1) и кривую(по данным табл. 2). Кривыеи 2 пересекаются в точке А. Находим значение координатэтой точки, которое равно 190 мин. Значит 190 мин Эту зависимость используют при определении коэффициента водостойкости серийных образцов из асфальтобетона. Конкретный режим водонасыщения образцов (параметрыи ) устанавливают по данным табл. 3 (при 190 мин). Таблица 3, мин 190 95 63 48 38 Комбинация значенийустанавливается испытательной лабораторией исходя из принятого регламента непрерывной работы вакуум-прибора в течение не более 60 мин. С учетом этого принят следующий режим водонасыщения 63 мин,3 цикла. По заявляемому способу проводят испытание серийных образцов на водостойкость,приготовленных из асфальтобетонной смеси типа Б, указанного в примере состава получено 1,4 МПа, вд 1,250. Следовательно, коэффициент водостойкости испытанных образцов равен Квдвд/1,25/1,40,89. Применение предлагаемого способа определения коэффициента водостойкости асфальтобетона позволяет уменьшить продолжительность испытаний на 15 сут, что обеспечивает оперативный контроль качества асфальтобетона. Источники информации 1. ГОСТ 12801-84. Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные дорожные, асфальтобетон и дегтебетон. Методы испытаний. - М. - С. 21-22. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
