Способ определения коэффициента уплотнения асфальтобетона

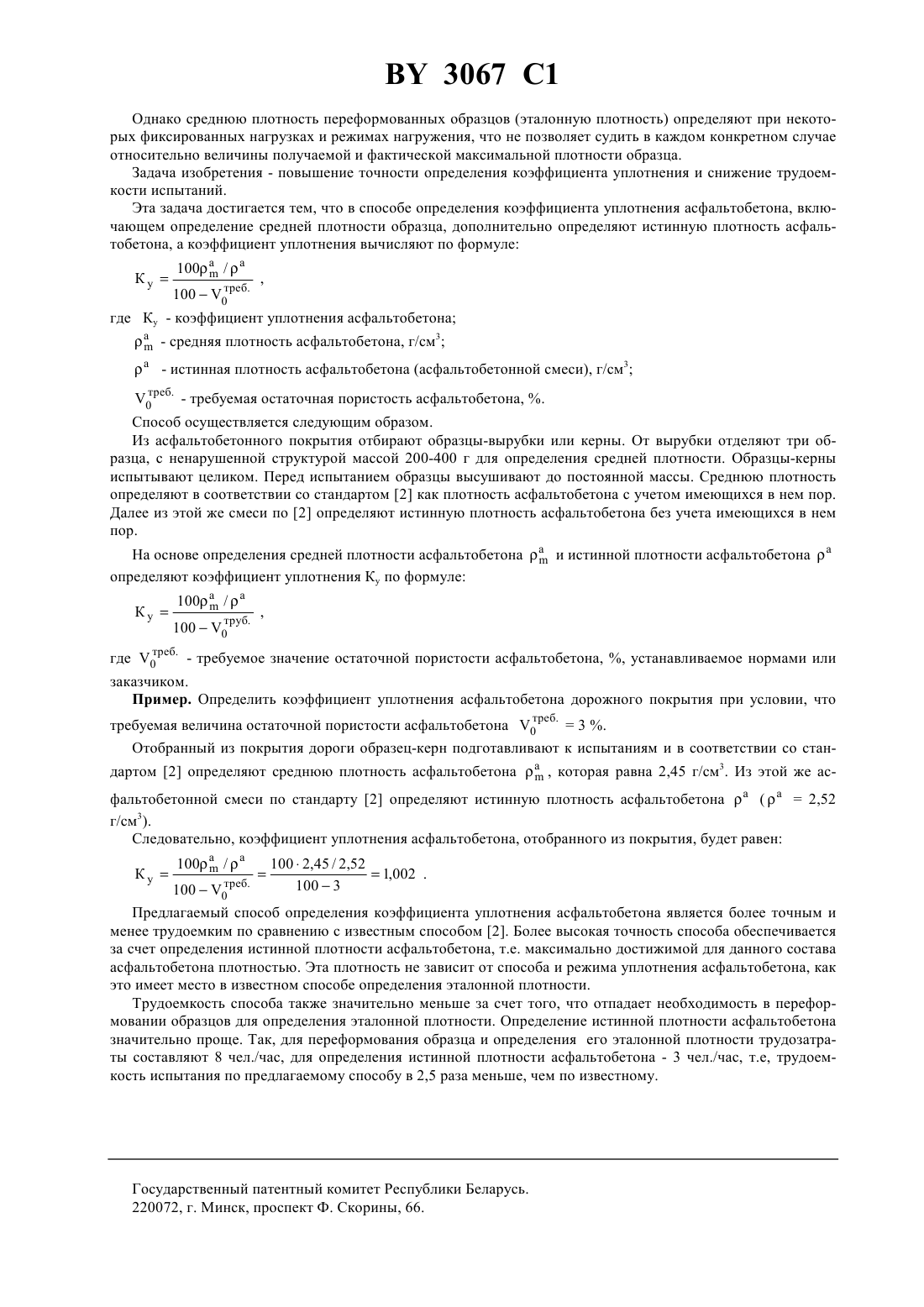

01 33/42 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА УПЛОТНЕНИЯ АСФАЛЬТОБЕТОНА(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника научно-производственного объединения Белавтодорпрогресс(73) Патентообладатель Белорусский Государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника научно-производственного объединения Белавтодорпрогресс(57) Способ определения коэффициента уплотнения асфальтобетона, включающий определение средней плотности асфальтобетона и его коэффициента уплотнения, отличающийся тем, что дополнительно определяют истинную плотность асфальтобетона, а коэффициент уплотнения определяют по формуле(56) 1. Оперативный контроль качества земляного полотна и дорожных одежд / Под. ред. А.Я. Тулаева. - М. Транспорт, 1985. - С. 160. 2. ГОСТ 12801-84. Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные дорожные,асфальтобетон и дегтебетон. Методы испытаний. -М. Изд-во стандартов, 1984. - С. 34 (прототип). Изобретение относится к испытанию дорожно-строительных материалов, а именно к испытанию асфальтобетона и определению его коэффициента уплотнения. Известен способ определения коэффициента уплотнения асфальтобетона, основанный на корреляционной зависимости времени прохождения воздуха через поры асфальтобетона от его плотности 1. Недостатком этого способа является большая трудоемкость по установлению корреляционных зависимостей, а также сложность измерительного оборудования. Наиболее близким к предлагаемому является способ определения коэффициента, уплотнения асфальтобетона, включающий отбор образцов из покрытия (кернов или вырубок), определение их средней плотности,изготовление (переформование) из этой смеси в лаборатории образцов при стандартной нагрузке 2, определение средней плотности переформованных образцов и вычисление отношения средней плотности образцов из покрытия к средней плотности переформованных образцов 2. 3067 1 Однако среднюю плотность переформованных образцов (эталонную плотность) определяют при некоторых фиксированных нагрузках и режимах нагружения, что не позволяет судить в каждом конкретном случае относительно величины получаемой и фактической максимальной плотности образца. Задача изобретения - повышение точности определения коэффициента уплотнения и снижение трудоемкости испытаний. Эта задача достигается тем, что в способе определения коэффициента уплотнения асфальтобетона, включающем определение средней плотности образца, дополнительно определяют истинную плотность асфальтобетона, а коэффициент уплотнения вычисляют по формуле К- истинная плотность асфальтобетона (асфальтобетонной смеси), г/см 3 треб 0 . - требуемая остаточная пористость асфальтобетона, . Способ осуществляется следующим образом. Из асфальтобетонного покрытия отбирают образцы-вырубки или керны. От вырубки отделяют три образца, с ненарушенной структурой массой 200-400 г для определения средней плотности. Образцы-керны испытывают целиком. Перед испытанием образцы высушивают до постоянной массы. Среднюю плотность определяют в соответствии со стандартом 2 как плотность асфальтобетона с учетом имеющихся в нем пор. Далее из этой же смеси по 2 определяют истинную плотность асфальтобетона без учета имеющихся в нем пор. На основе определения средней плотности асфальтобетонаи истинной плотности асфальтобетона определяют коэффициент уплотнения Ку по формуле К, треб где 0 . - требуемое значение остаточной пористости асфальтобетона, , устанавливаемое нормами или заказчиком. Пример. Определить коэффициент уплотнения асфальтобетона дорожного покрытия при условии, что треб требуемая величина остаточной пористости асфальтобетона 0 .3 . Отобранный из покрытия дороги образец-керн подготавливают к испытаниям и в соответствии со стан дартом 2 определяют среднюю плотность асфальтобетона, которая равна 2,45 г/см 3. Из этой же ас фальтобетонной смеси по стандарту 2 определяют истинную плотность асфальтобетона(2,52 г/см 3). Следовательно, коэффициент уплотнения асфальтобетона, отобранного из покрытия, будет равен К Предлагаемый способ определения коэффициента уплотнения асфальтобетона является более точным и менее трудоемким по сравнению с известным способом 2. Более высокая точность способа обеспечивается за счет определения истинной плотности асфальтобетона, т.е. максимально достижимой для данного состава асфальтобетона плотностью. Эта плотность не зависит от способа и режима уплотнения асфальтобетона, как это имеет место в известном способе определения эталонной плотности. Трудоемкость способа также значительно меньше за счет того, что отпадает необходимость в переформовании образцов для определения эталонной плотности. Определение истинной плотности асфальтобетона значительно проще. Так, для переформования образца и определения его эталонной плотности трудозатраты составляют 8 чел./час, для определения истинной плотности асфальтобетона - 3 чел./час, т.е, трудоемкость испытания по предлагаемому способу в 2,5 раза меньше, чем по известному. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
