Способ определения остаточной пористости асфальтобетона

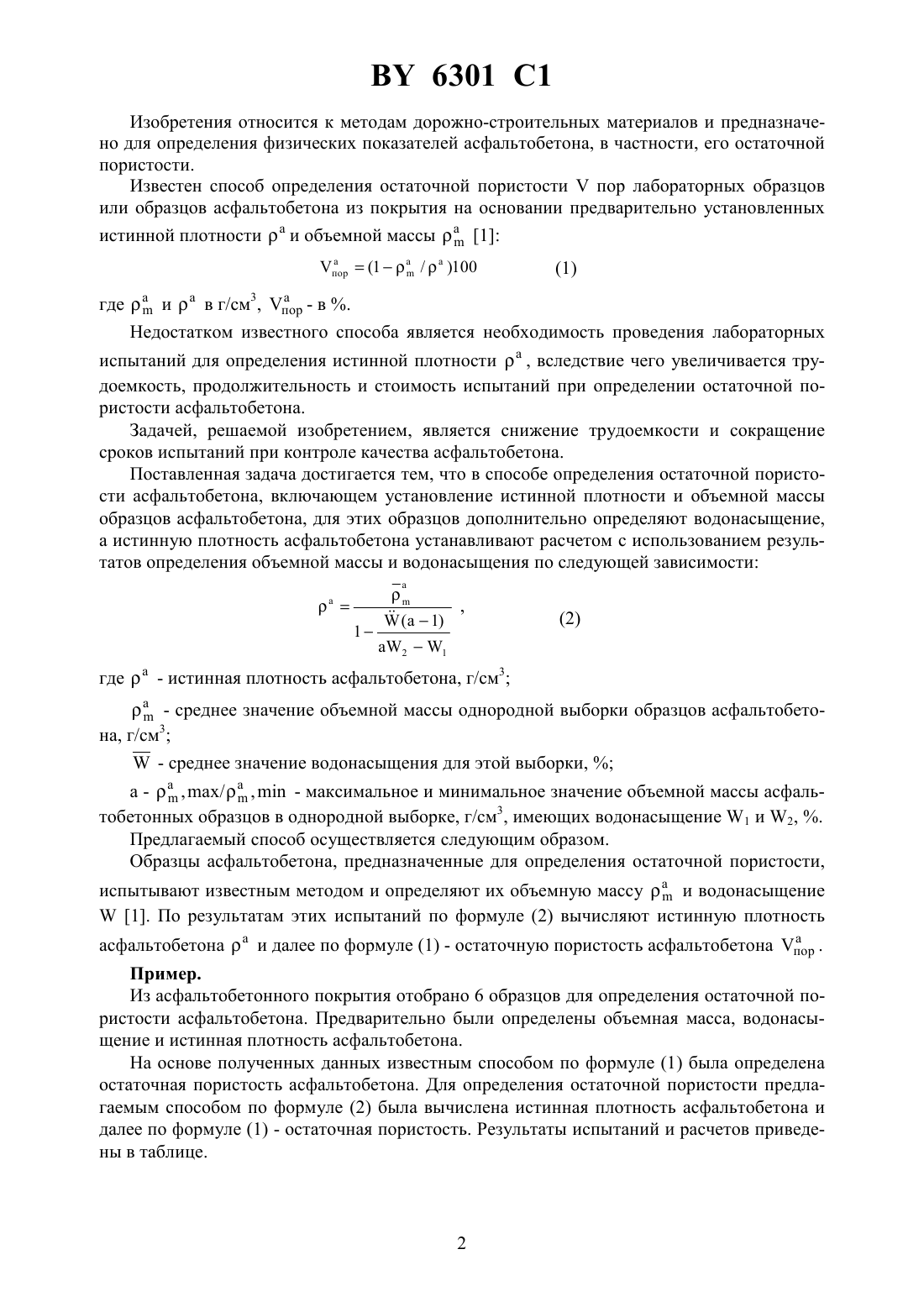

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ ОСТАТОЧНОЙ ПОРИСТОСТИ АСФАЛЬТОБЕТОНА(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Яромко Вячеслав Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ определения остаточной пористости асфальтобетона, включающий определение истинной плотности и объемной массы образцов из асфальтобетона, отличающийся тем, что дополнительно определяют водонасыщение образцов из асфальтобетона, а истинную плотностьасфальтобетона определяют из соотношения где- среднее значение объемной массы однородной выборки образцов асфальтобето на, г/см 3- среднее значение водонасыщения для этой же выборки,,/,,,- максимальное значение объемной массы образцов асфальтобетона в одной,- минимальное значение объемной массы образцов асфальтобетона в одной 6301 1 Изобретения относится к методам дорожно-строительных материалов и предназначено для определения физических показателей асфальтобетона, в частности, его остаточной пористости. Известен способ определения остаточной пористостипор лабораторных образцов или образцов асфальтобетона из покрытия на основании предварительно установленных истинной плотностии объемной массы 1 Недостатком известного способа является необходимость проведения лабораторных испытаний для определения истинной плотности, вследствие чего увеличивается трудоемкость, продолжительность и стоимость испытаний при определении остаточной пористости асфальтобетона. Задачей, решаемой изобретением, является снижение трудоемкости и сокращение сроков испытаний при контроле качества асфальтобетона. Поставленная задача достигается тем, что в способе определения остаточной пористости асфальтобетона, включающем установление истинной плотности и объемной массы образцов асфальтобетона, для этих образцов дополнительно определяют водонасыщение,а истинную плотность асфальтобетона устанавливают расчетом с использованием результатов определения объемной массы и водонасыщения по следующей зависимости а где- истинная плотность асфальтобетона, г/см 3- среднее значение объемной массы однородной выборки образцов асфальтобето на, г/см 3- среднее значение водонасыщения для этой выборки,а -, /,- максимальное и минимальное значение объемной массы асфаль тобетонных образцов в однородной выборке, г/см 3, имеющих водонасыщение 1 и 2, . Предлагаемый способ осуществляется следующим образом. Образцы асфальтобетона, предназначенные для определения остаточной пористости,испытывают известным методом и определяют их объемную массуи водонасыщение 1. По результатам этих испытаний по формуле (2) вычисляют истинную плотность а асфальтобетонаи далее по формуле (1) - остаточную пористость асфальтобетона пор . Пример. Из асфальтобетонного покрытия отобрано 6 образцов для определения остаточной пористости асфальтобетона. Предварительно были определены объемная масса, водонасыщение и истинная плотность асфальтобетона. На основе полученных данных известным способом по формуле (1) была определена остаточная пористость асфальтобетона. Для определения остаточной пористости предлагаемым способом по формуле (2) была вычислена истинная плотность асфальтобетона и далее по формуле (1) - остаточная пористость. Результаты испытаний и расчетов приведены в таблице. Различие значений остаточной пористости,объемная водона- истинная остаточная истинная остаточная определен масса, сыщение, плотность, плотность, плотность, плотность, ных известп/п а а Среднее 2,493,482,53/2,451,0327 11,925,0 Отсюда по формуле (2) находим 2,492,580 г / см 3 .1,0327113,48 1,032751,9 Предлагаемый способ основан на следующем. Остаточная пористость асфальтобетона включает пористость открытых и закрытых пор. При водонасыщении образца под вакуумом заполняются водой только открытые поры. Поэтому для определения остаточной пористости приходится проводить отдельное лабораторное испытание по установлению истинной плотности асфальтобетона, и только после этого расчетом по формуле (1) можно определить остаточную пористость а пор . Учитывая то, что при контроле качества асфальтобетона наряду с объемной массой определяют и водонасыщение , поставлена задача, используя эти данные, разработать способ определения расчетным путем совместного решения системы управлений, составленных на основе зависимостей, включающих остаточную пористость, водонасыщение и объемную массу асфальтобетона для однородной выборки. Дополнительно использовано условие, в соответствии с которым для данной смеси истинная плотностьи отношение 3/0 (где 3 - объем закрытых пор, 0 - объем открытых пор) является постоянным. С учетом этого получено уравнение (2) для определения истинной плотностиасфальто бетона расчетным методом. В формулу входят средние значения объемной массыи водонасыщениядля выборки испытуемых образцов, их максимальные и минимальные значения (, .,1, 2). Для оценки воспроизводимости данного способа проведены расчеты, используя разбиение выборки из 6 образцов, приведенной в таблице, на две выборки по три образца в каждой. Ниже приведены результаты определения. 3 1,01213,92,7 Проведенные данные показывают, что при округлении до второго после запятой для всех выборок получен одинаковый результат -2,58 г/см 3. Экспериментальная проверка данного способа показывает его достаточно высокую точность. Из приведенной выше таблицы видно, что, определенные известным и предлагаемым способом, отличаются всего на 2,5872,5801000,27 ,2,587 а полученные значения остаточной пористости - на 4,9-11,8 . Предлагаемый способ определения остаточной пористости позволяет снизить трудоемкость и длительность испытаний, поскольку не требуется специально определять в лаборатории истинную плотность, а достаточно ее вычислить на основании имеющихся данных объемной массыи водонасыщенияасфальтобетона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
